收音机调试步骤及调试方法.

收音机的调试调试步骤：（1）测试静态工作点（2）测试低频放大电路（3）测试中频放大电路（4）测试变频级是否起振（5）调整频率范围（6）三点统调1、静态工作点的测试测量各级集电极静态电流（音量电位器旋至最小）：用万用分别测量A、B、C、D、E5个电流缺口。

如果无电流或与图上所标的值相差较大，则说明那一级有问题：三极管的极性是否接错？中周、电阻是否装错位置？是否虚焊？等等或者：测量各级三极管的基极与发射极之间的直流电压：正常应为0.5~0.7V左右，否则说明那一级有问题。

2、低频测试用信号源输入0.1V、1000Hz的正弦信号到音量电位器的上端，用示波器观察输出电压波形，用扬声器试听，并测量电压放大倍数。

具体步骤与模拟实验相同。

若无输出波形或无声，则说明低放或功放有问题。

3、中频测试一般说来，中频变压器（俗称中周）在出厂时，已调整到465KHz，一般只作微调或不调。

调试方法：用高频信号发生器产生465KHz、调幅度30％、调制信号1000Hz的标准调幅波，用10PF 左右的电容耦合到收音机的输入回路，再用无感起子分别轻轻旋转两个中周的磁芯，反复调节T3、T4 、T5 ，使输出的信号最大（喇叭声音最大）测试方法：来回旋转双联拨盘，收到某一个电台后，用示波器观察各中放级的输出波形和检波级输出波形。

4 测试变频级是否起振（1）用示波器测量变频管发射极有无本振信号：等幅正弦波形。

其频率变化范围为990－2070kHz，以接收525－1605 kHz的电台信号。

（2）手指握住金属起子的金属部分，轻轻敲击振荡回路可变电容定片CB的金属螺帽，若喇叭发出明显的“咔咔”声，则说明起振。

（3）用金属镊子短路可变电容CB，T1管发射极电压有明显变化。

5、调整频率范围使收音机在规定波段内，指针所指出的频率刻度与接收到的电台频率相对应。

用高频信号发生器产生520KHz、调幅度30％、调制信号1000Hz的标准调幅波，用天线辐射出去，将收音机的调谐电容全部旋入（调到容量最大），用无感起子轻轻旋转振荡线圈的磁芯，使收音机的声音最大。

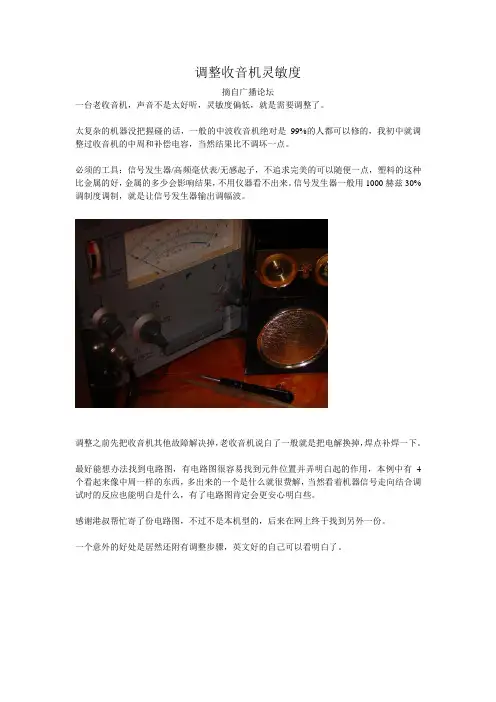

调整收音机灵敏度摘自广播论坛一台老收音机，声音不是太好听，灵敏度偏低，就是需要调整了。

太复杂的机器没把握碰的话，一般的中波收音机绝对是99%的人都可以修的，我初中就调整过收音机的中周和补偿电容，当然结果比不调坏一点。

必须的工具：信号发生器/高频毫伏表/无感起子，不追求完美的可以随便一点，塑料的这种比金属的好，金属的多少会影响结果，不用仪器看不出来。

信号发生器一般用1000赫兹30%调制度调制，就是让信号发生器输出调幅波。

调整之前先把收音机其他故障解决掉，老收音机说白了一般就是把电解换掉，焊点补焊一下。

最好能想办法找到电路图，有电路图很容易找到元件位置并弄明白起的作用，本例中有4个看起来像中周一样的东西，多出来的一个是什么就很费解，当然看着机器信号走向结合调试时的反应也能明白是什么，有了电路图肯定会更安心明白些。

感谢港叔帮忙寄了份电路图，不过不是本机型的，后来在网上终于找到另外一份。

一个意外的好处是居然还附有调整步骤，英文好的自己可以看明白了。

信号输入可以通过天线耦合也可以直接接到可变电容的天线联，把振荡联动片和定片之间用导线短路，图中指示放在600K 左右，实际上把电容全部旋进去就可以。

如何判断天线联？和磁棒线圈连在一起的就是，或者空气差容可变电容中比较厚的那一部分就是。

没有毫伏表调整这种带中频陷波线圈的收音机很难调，也就是图中的L2，听声音不是很灵敏，把毫伏表接在L2后面就会看见指针有个最低谷，此时正好调在中频频率上，中频频率到底是多少在调整前也要确认下。

其他几级都是把毫伏表接在相应线圈后面调到最大值，没有毫伏表可以用R71这类机器代替（理论上），再没有就靠耳朵最大声，书上还教你量最大工作电流。

至此中频就调整好了，接下来把收音机可变电容全部旋出来，刻度应该指在1620，信号发生器输出1620K信号，调整振荡回路补偿电容，就是跟振荡连并在一起的那个微调电容。

稍微左右旋转就会听到最大声的信号，调整这个是为了让收音机在1620收到1620的信号。

AMFM收音机的安装与调试教案【标题】AMFM收音机的安装与调试教案【摘要】本文旨在提供AMFM收音机的安装与调试教案，包括安装前的准备工作、安装步骤、调试方法以及常见问题解答等方面的内容。

通过本教案的指导，读者可以了解到AMFM收音机的正确安装方法，掌握调试技巧，解决常见问题，从而使收音机能够正常工作。

【关键词】AMFM收音机、安装、调试、教案、准备工作、安装步骤、调试方法、常见问题解答【正文】一、准备工作在进行AMFM收音机的安装与调试前，需要做好以下准备工作：1. 确定安装位置：选择一个合适的位置安装收音机，避免受到电磁干扰和其他外界因素的影响。

2. 确认所需材料：准备好所需的安装工具，如螺丝刀、电钳等，并检查收音机配套的安装附件是否齐全。

3. 阅读说明书：子细阅读收音机的说明书，了解安装与调试的具体步骤和注意事项。

二、安装步骤根据收音机的具体型号和品牌，安装步骤可能会有所不同。

以下是普通的安装步骤：1. 关闭电源：确保安装过程中电源已经关闭，以免发生电击等危（wei）险。

2. 拆卸原有设备（若有）：如果需要替换原有的收音机或者其他设备，先将其拆卸下来。

3. 连接电源线：根据收音机说明书的指示，将电源线正确连接到电源插座。

4. 连接天线：将天线线缆与收音机的天线接口连接好，并将天线适当地放置在收音机的周围。

5. 连接扬声器：根据收音机的声音输出接口，将扬声器正确连接到收音机上。

6. 安装其他附件：根据需要，安装其他附件，如外置存储设备、蓝牙模块等。

7. 固定收音机：使用螺丝刀等工具，将收音机固定在安装位置上。

三、调试方法安装完成后，需要进行调试以确保收音机正常工作。

以下是普通的调试方法：1. 打开电源：打开电源开关，确保收音机接通电源。

2. 调整天线：根据信号强度，调整天线的方向和位置，以获得最佳的信号接收效果。

3. 搜索频道：根据收音机的操作说明，使用搜索功能搜索可接收的AMFM频道。

4. 调节音量：根据需要，调节收音机的音量大小。

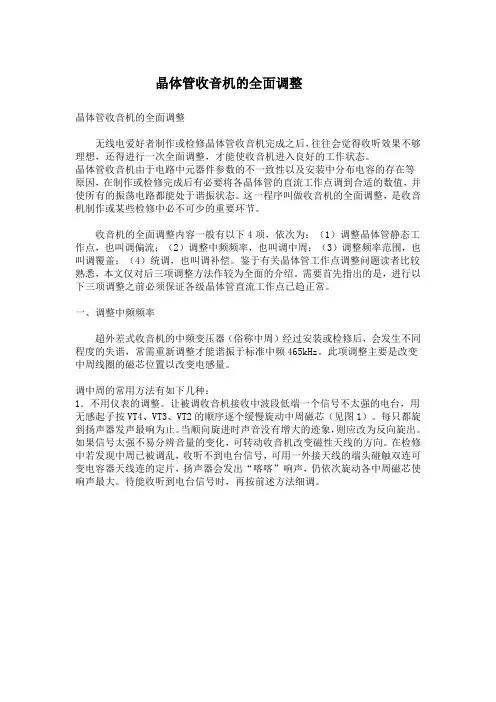

晶体管收音机的全面调整晶体管收音机的全面调整无线电爱好者制作或检修晶体管收音机完成之后，往往会觉得收听效果不够理想，还得进行一次全面调整，才能使收音机进入良好的工作状态。

晶体管收音机由于电路中元器件参数的不一致性以及安装中分布电容的存在等原因，在制作或检修完成后有必要将各晶体管的直流工作点调到合适的数值，并使所有的振荡电路都能处于谐振状态。

这一程序叫做收音机的全面调整，是收音机制作或某些检修中必不可少的重要环节。

收音机的全面调整内容一般有以下4项，依次为：（1）调整晶体管静态工作点，也叫调偏流；（2）调整中频频率，也叫调中周；（3）调整频率范围，也叫调覆盖；（4）统调，也叫调补偿。

鉴于有关晶体管工作点调整问题读者比较熟悉，本文仅对后三项调整方法作较为全面的介绍。

需要首先指出的是，进行以下三项调整之前必须保证各级晶体管直流工作点已趋正常。

一、调整中频频率超外差式收音机的中频变压器（俗称中周）经过安装或检修后，会发生不同程度的失谐，常需重新调整才能谐振于标准中频465kHz。

此项调整主要是改变中周线圈的磁芯位置以改变电感量。

调中周的常用方法有如下几种：1．不用仪表的调整。

让被调收音机接收中波段低端一个信号不太强的电台，用无感起子按VT4、VT3、VT2的顺序逐个缓慢旋动中周磁芯（见图1）。

每只都旋到扬声器发声最响为止。

当顺向旋进时声音没有增大的迹象，则应改为反向旋出。

如果信号太强不易分辨音量的变化，可转动收音机改变磁性天线的方向。

在检修中若发现中周已被调乱，收听不到电台信号，可用一外接天线的端头碰触双连可变电容器天线连的定片，扬声器会发出“喀喀”响声，仍依次旋动各中周磁芯使响声最大。

待能收听到电台信号时，再按前述方法细调。

如果想让中周调得更准确一些，可用一台性能正常的产品收音机作为信号源。

再准备一段约1m长的双股绞合绝缘导线，其中一芯线与标准机检波级输入端相连，异端的另一芯线则与被调机双连天线连的定片连接，并连通两机接地端（见图2）。

第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。

装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。

整机调试过程可参照图4-1所示进行。

外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。

FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。

第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。

检查天线、蜂鸣片线、电源线、喇叭线是否连好。

2．各焊点有无虚焊，漏焊，碰焊。

二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。

如果检查满足要求，就可进行试听电台的播音。

1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。

a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。

b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。

拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。

2.显示线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R13=200k或接近值也属正常。

若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。

PowerPoint 电子科技大学电装实习1.收音机调试常用仪器仪表2.收音机调试步骤3.收音机测试数据收音机调试常用仪器仪表1.万用表2.直流稳压电源3.数字标记集中扫频信号源4.显示器5.功能选择开关6.工位衰减器收音机的调试步骤：装配和调试作为整个实践环节的两个阶段都是非常重要的。

装配是电子元器件初步组装起来，构成硬件基础；而调试是应用更多的理性思维和判断，将硬件特性相互协调，发挥其潜能，形成最佳的状态。

调试过程要求我们理解原理、认清现象，而不是盲目机械地转动所调器件。

测试注意事项：1.打开电源时，注意观察电源上电压表和电流表的读数，电流表读数过大，立即断电，以免过大电流损坏集成电路或其它器件。

2.调试器件(如中周，四联半可变电容等)，不能频繁调试。

3.调试过程中注意动作不要过于用力，以免导致中周的磁帽损坏。

开口检查：一、总电流的测量将波段开关放在FM位置，其静态电流为5.3mA。

将波段开关放在AM位置，其静态电流为3.4mA。

所谓静态是指收音机来收到任何电台的状态。

当收到电台不同，音量控制在不同大小，其工作总电流均会大于其静态电流。

通常收到电台后，其动态电流均小于100mA。

如果测量电流小，元器件有脱焊和虚焊；如果测量电流大，焊点之间短路或元器件装配错误。

开口检查：二、集成电路各脚静态电阻的测量检查有无短路，器件装接错误，可以通过检测集成电路在线的静态电阻，找到关联元器件。

用万用表分别以黑棒接地和红棒接地测量集成电路各脚电阻。

如果测量电阻阻值与表中参考值偏差太大，判定为该脚外围元件有错误或焊接点有问题。

开口检查：三、集成电路各脚直流工作电压的测量根据给定的集成电路各引脚直流工作电压的参考值，测量实际电路中集成电路各引脚电压，测量电压有上下浮动，如数字相差太大，就检查有问题的脚位周围元器件和印制板有无断开或短接的地方。

音频检查：试听在总电流值正常的范围内，可将三位开关位置分别放在FM和AM位置，调大音量电位器，调节四联可变电容收听广播。

收音机调试步骤及调试方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、电源1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE INPUT） 7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

B：RF射频信号输入（如CD2003的○4脚输入）。

RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。

）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。

再连接到显示器前面的INPUT端口上以观察波形。

3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。

如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。

如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。

二、FM IF中频调试１、器接线图①扫频仪频率分别为,,至少三个频率点。

收音机的调试方法还可以参考此链接的介绍怎样进行收音机整机调试1. 整机调试一般流程，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。

所以，单元部件经总装后一定要进行整机调试。

2. ⑴按直观检查的方法对整机进行外观检查。

以收音机为例，外观检查有如下内容：天线（多股纱包线）焊接质量检查、电池夹弹簧检查、频率刻度指示检查、旋钮检查、耳机插座检查、机内异物检查等。

⑵结构调整主要是检查印制电路板各部件的固定是否牢靠，有无松动，各接插件间接触是否良好，机械转动部分是否灵活。

⑶整机功耗检查是当整机工作正常后，测量整机总电流（电源消耗），如果整机总电流偏离性能指标，说明机内有短路、漏电或其他不正常现象。

⑷各单元部件组装成整机后，其性能参数会受到一定的影响，如输出输入阻抗、负载等。

所以必须进行统调，使个部件的关联工作处于最佳配合状态，显示良好的整机效果。

⑸整机技术指标测试是按整机技术及相应的测试方法，对已调试好的整机进行严格的技术确定。

例如吸尘器有真空度、风量、输入功率、吸入功率、效率、绝缘电阻和耐压等性能指标。

3. 整机调试示例，现以中波段外差收音机为例，介绍调试步骤。

⑴调试前准备①检查整机元件安装、焊接位置是否正确，焊点应圆滑光亮、无堆积、无毛刺、无虚焊，焊接不和要求的焊点要重新焊接。

②检查机内装配连线是否正确。

特别注意：晶体管管脚是否插错；输入输出变压器是否调错；输入回路线圈一、二次是否调错等。

检查磁棒支架、双连可变电容、扬声器、电池夹等是否固定好。

检查调节旋钮是否安装牢靠，旋转灵活。

⑵静态工作点调整，检查电池电压应不低于额定值百分之十，否则应更换电池。

通电后将双连可变电容全部扭进，确保在无外来信号条件下，由后向前测试各级静态电流。

电位器的通、断焊片之间，测量整机静态电流，正常整机静态电流应〈20mA(3)调整中频频率可不用仪器进行，其调整方法为：在收音机接收某一电台情况下，用螺丝刀短接本振部分的双连电容器，如果这时扬声器里电台信号消失，说明变频和本振工作正常。

（CXA1691）调频收⾳机调试详解HX218集成电路AM/FM收⾳机安装与调试实训报告HX218集成电路AM/FM收⾳机安装与调试实训报告§1. 概述⼀、实训⽬的：1、学习收⾳机的装配与调试。

2、提⾼对整机电路图与电路板图的识读能⼒。

3、掌握收⾳机⽣产⼯艺流程，提⾼焊接与装配⼯艺⽔平。

4、通过收⾳机组装、调试、检修，使学⽣提⾼故障分析能⼒和动⼿能⼒，为更⾼端的家⽤电⼦产品维修打下坚实的理论和实践基础。

⼆、实训内容：1、HX218集成电路收⾳机电路原理分析。

2．收⾳机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接⼯艺。

5．进⾏AM、FM中频、覆盖的调试及统调和整机测试。

6．收⾳机电路⼯作点的测量。

7．故障判断及排除。

三、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独⽴识读电路图和印制板图并完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于µV级③输出功率⼤于100mW ④供电电源： DC 3V§2. 收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期⽣产的收⾳机多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路（本机电路采⽤⽇本索尼公司⽣产的调频调幅专⽤集成电路CXA1691M，国产型号为CD1691M）。

集成电路收⾳机的特点是：结构⽐较简单，性能指标优越，体积⼩等优点。

AM/FM 型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。

收⾳机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进⾏混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放⼤、功率放⼤后获得⾜够的电流和电压，即功率，再推动喇叭发出响亮的声⾳。

（2）收音机的调试步骤：①在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在中波段内能收到本地电台后，即可进行调试工作。

仪器连接方框图如附图2.10所示。

②中频调试：首先将双联旋至最低频率点，XFG-7信号发生器置于465KHZ频率处，输出场强为10mV/M，调制频率为1000HZ，调幅度为30%。

收音机收到信号后，示波器应有1000HZ信号波形，用无感应螺丝批依次调节黑、白、黄三个中周，且反复调节，使其输出最大，此时，465KHZ中频即调好。

③频率复盖：将XFG-7置于520KHZ，输出场强为5mV/M，调制频率1000KHZ，调幅度30%。

双联调至低端，用无感应螺丝批调节红中周（振荡线圈），收到信号后，再将双联旋至最高端，XFG-7信号发生器置于1620KHZ，调节双联振荡联微调电容C1B，收到信号后，再重复将双联旋至低端，调红中周，以此类推。

高低端反复调整，直至低端频率为520KHZ，高端频率为1620KHZ为止，频率复盖调节到此结束。

④统调：将XFG-7置600KHZ频率，输出场强5mV/M左右，调节收音机调谐钮，收到600KHZ 信号后，调节中波磁棒线圈位置，使输出最大，后将XFG-7旋至1400KHZ，调节收音机，直至收到1400KHZ信号后，调双联微调电容C1A，使输出为最大，重复调节600KHZ和1400KHZ统调点，至二点均为最大为止，统调结束。

在中频、复盖、统调结束后，机器即可收到高、中、低端电台，且频率与刻度基本相符。

至此，放入2节5号电池进行试听，在高、中、低端都能收到电台后，即可将后盖盖好。

（一）元器件的识别与组装：HX108-2七管半导体收音机装配件中有电阻、电容、电位器、电容（片电容、电解电容）、磁棒、天线线圈、中周（黄、红、黑、白各一个）、输入变压器、输出变压器、二极管、三极管、扬声器、磁棒等元器件。

对于电阻阻值的识别，我们首先要了解电阻上各条彩色线的含义，还要了解各个颜色所代表的数字含义。

收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、470KHZ。

扫频仪1、检波输出INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

B：RF射频信号输入（如CD2003的○4脚输入）。

RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。

）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。

再连接到显示器前面的INPUT端口上以观察波形。

3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。

如图455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。

如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。

二、FM IF中频调试１、器接线图①至少三个频率点。

1INPUT）6频标、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

B：RF射频信号输入（如CD2003的○3脚输入）。
