收音机调试步骤及调试方法

收音机的调试调试步骤：（1）测试静态工作点（2）测试低频放大电路（3）测试中频放大电路（4）测试变频级是否起振（5）调整频率范围（6）三点统调1、静态工作点的测试测量各级集电极静态电流（音量电位器旋至最小）：用万用分别测量A、B、C、D、E5个电流缺口。

如果无电流或与图上所标的值相差较大，则说明那一级有问题：三极管的极性是否接错？中周、电阻是否装错位置？是否虚焊？等等或者：测量各级三极管的基极与发射极之间的直流电压：正常应为0.5~0.7V左右，否则说明那一级有问题。

2、低频测试用信号源输入0.1V、1000Hz的正弦信号到音量电位器的上端，用示波器观察输出电压波形，用扬声器试听，并测量电压放大倍数。

具体步骤与模拟实验相同。

若无输出波形或无声，则说明低放或功放有问题。

3、中频测试一般说来，中频变压器（俗称中周）在出厂时，已调整到465KHz，一般只作微调或不调。

调试方法：用高频信号发生器产生465KHz、调幅度30％、调制信号1000Hz的标准调幅波，用10PF 左右的电容耦合到收音机的输入回路，再用无感起子分别轻轻旋转两个中周的磁芯，反复调节T3、T4 、T5 ，使输出的信号最大（喇叭声音最大）测试方法：来回旋转双联拨盘，收到某一个电台后，用示波器观察各中放级的输出波形和检波级输出波形。

4 测试变频级是否起振（1）用示波器测量变频管发射极有无本振信号：等幅正弦波形。

其频率变化范围为990－2070kHz，以接收525－1605 kHz的电台信号。

（2）手指握住金属起子的金属部分，轻轻敲击振荡回路可变电容定片CB的金属螺帽，若喇叭发出明显的“咔咔”声，则说明起振。

（3）用金属镊子短路可变电容CB，T1管发射极电压有明显变化。

5、调整频率范围使收音机在规定波段内，指针所指出的频率刻度与接收到的电台频率相对应。

用高频信号发生器产生520KHz、调幅度30％、调制信号1000Hz的标准调幅波，用天线辐射出去，将收音机的调谐电容全部旋入（调到容量最大），用无感起子轻轻旋转振荡线圈的磁芯，使收音机的声音最大。

收音机的调试方法收音机是一种常用的电子设备，用来接收无线电广播、调频广播和调幅广播等广播信号。

在使用过程中，如果发现收音机存在接收不良、杂音、失真等问题，就需要进行调试。

以下是一些收音机调试的方法：1.检查天线连接：首先检查收音机的天线连接是否牢固。

天线插头应该完全插入收音机的天线接口，并且插头的金属触点应该与接口的金属片充分接触。

如果发现天线线缆出现损坏，应及时更换。

2.调整天线位置：如果天线连接正常但信号接收仍然不佳，可以尝试调整天线的位置。

试着将天线伸展到最大长度，然后尝试将其放置在不同的方向和位置，寻找最佳信号接收效果。

3.调整收音机的频率：如果收音机无法接收到所需的广播频率，可能是因为正在接收其他频率的信号。

尝试调整收音机的频率，对于调频广播可以尝试逐一调整频道，对于调幅广播可以尝试微调。

4.检查电池电量：如果收音机使用电池供电，那么低电量可能会导致接收不良。

检查电池的电量，并在需要时更换新的电池。

5.检查音量控制：如果收音机无法产生清晰的音量，可以尝试调整音量控制。

确保音量不是设置得过低或过高，同时也要检查耳机或扬声器是否正常工作。

6.接地检查：如果收音机接收到较强的外部干扰，可能是由于接地不良导致的。

检查收音机的接地是否良好，可以尝试用三角螺丝刀将收音机的金属外壳固定在地面上，以改善接收效果。

7.足够的天线：对于一些收音机，连接外部天线可以提高接收效果。

使用合适的天线，将其连接到收音机上，以增强信号接收。

8.检查接收环境：如果收音机在固定位置上接收不佳，可以尝试在其他位置进行测试。

有时候，信号屏蔽或干扰较大的环境可能会影响接收效果。

尽量将收音机放在远离电子设备、电源线和金属物体的地方进行测试。

9.重置收音机：如果收音机的设置出现问题，可以尝试将其恢复到出厂设置。

一般来说，收音机的说明书会提供恢复出厂设置的具体步骤。

总结起来，调试收音机的方法主要包括检查天线连接，调整天线位置，调整频率，检查电池电量，检查音量控制，进行接地检查，采用外部天线，调整接收环境，重置收音机等。

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

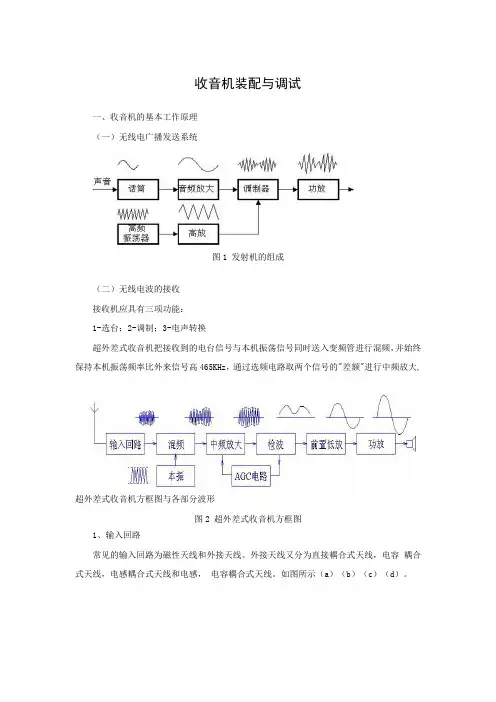

收音机装配与调试一、收音机的基本工作原理（一）无线电广播发送系统图1 发射机的组成（二）无线电波的接收接收机应具有三项功能：1-选台；2-调制；3-电声转换超外差式收音机把接收到的电台信号与本机振荡信号同时送入变频管进行混频，并始终保持本机振荡频率比外来信号高465KHz，通过选频电路取两个信号的"差额"进行中频放大,超外差式收音机方框图与各部分波形图2 超外差式收音机方框图1、输入回路常见的输入回路为磁性天线和外接天线。

外接天线又分为直接耦合式天线，电容耦合式天线，电感耦合式天线和电感，电容耦合式天线。

如图所示（a）（b）（c）（d）。

图3 各种外接天线2、本机振荡电路如图所示，L2和C3组成振荡回路，R1、R2和R3共同组成电流负反馈偏置电路，C1和C2起隔直通交作用，振荡电压通过L1和L2耦合反馈到基极，满足振荡相位平衡条件，即可自激振荡产生高频信号。

图4 本振电路3、混频电路根据本机振荡注入方式，可将混频器分为：发射极注入式、基极注入式和集电极注入式。

如图所示。

但它们基本工作原理都是利用晶体管的非线形作用，将本机振荡电路产生的高频信号及输入回路选择出来的已调波信号同时送入晶体管T，将在输出端得到不同频率的多种信号，在设计电路时，使本振信号频率比外来高频信号频率始终高出465KHz，而后在输出端采用LC调谐回路选择出465KHz的差额信号，并送到中放电路放大。

因发射极注入式电路中本振与所要接收的信号牵连少，互不干扰，工作稳定，是目前最常用的混频电路。

图5 混频器的几种方式4、中频放大电路中频放大电路由两级中频放大器和三个中频变压器组成，如图6所示是一个典型的中频放大电路。

虽然三个中频变压器原理相同，但要求不同。

要求B1有良好的选择性，B2有一定的通频带和选择性；B3有较宽的通频带和较好的选择性，一般情况下，这三个变压器位置不可调换。

图6 中频放大电路5、检波电路如图7所示是二极管检波电路，它由中频信号输入电路，非线形元件和负载三部分组成，由于二极管D的单向导电特性抑制了输入的高频信号的负半周，使输出端只反映输入信号正半周的信号。

收音机调试方法一、收音机简介是专用广播的接收机，按国家的标准分为：台式机，便捷式。

目前调频式或调幅式收音机，一般都采用超外差式，超外差式收音机具有灵敏度高、工作稳定、选择性好及失真度小等优点。

超外差式AM/FM收音机简介：超外差式AM/FM收音机能够把接收到的高频信号，都变换成固定的中频信号进行放大检波。

由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。

振荡器产生一个始终比接收信号高一个中频频率的振荡信号，在混频器内利用晶体管的非线性将振荡信号与接收信号相减产生一个新的频率即中频，这就是“外差”。

为了获得较好的选择性和灵敏度，在获得中频信号以后在加以放大，即中频放大，这样接收质量大大提高，这就是超外差式电路。

它有如下几个优点：1. 由于变频后为固定的中频，频率比较低，容易获得比较大的放大量，因此灵敏度可以做得很高。

2. 由于外来高频信号都变成了一种固定的中频，这样就容易解决不同电台信号放大不均匀的问题。

3. 由于采用"差频"作用，外来信号必须和振荡信号相差为预定的中频才能进入电路，而且选频回路、中频放大谐振回路又是一个良好的滤波器，其他干扰信号就被抑制了，从而提高了选择性。

二、超外差式AM/FM收音机原理2、灵敏度灵敏度的定义：收音机正常工作（即输出功率和输出信噪比达到额定值）时，天线上感应的最小信号(场强或电势)称为灵敏度。

它反映收音机接收微弱信号的能力。

使用外接天线或拉杆天线时，灵敏度用电势表示，单位是uV：（短波）SW型的灵敏度优于30uV使用磁性天线接收信号时，用电场强度来表示，其单位是mV／m：中波）MW型的灵敏度优于3mV/m3、选择性收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择性。

它反映收音机选择电台的能力。

选择性是选择信号的能力，调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通常用输入信号失谐±9KHz时，灵敏度的衰减程度来衡量，一般要求收音机的选择性大于20dB4、失真度收音机输出波形与输入波形相比失真的程度称为失真度。

PowerPoint 电子科技大学电装实习1.收音机调试常用仪器仪表2.收音机调试步骤3.收音机测试数据收音机调试常用仪器仪表1.万用表2.直流稳压电源3.数字标记集中扫频信号源4.显示器5.功能选择开关6.工位衰减器收音机的调试步骤：装配和调试作为整个实践环节的两个阶段都是非常重要的。

装配是电子元器件初步组装起来，构成硬件基础；而调试是应用更多的理性思维和判断，将硬件特性相互协调，发挥其潜能，形成最佳的状态。

调试过程要求我们理解原理、认清现象，而不是盲目机械地转动所调器件。

测试注意事项：1.打开电源时，注意观察电源上电压表和电流表的读数，电流表读数过大，立即断电，以免过大电流损坏集成电路或其它器件。

2.调试器件(如中周，四联半可变电容等)，不能频繁调试。

3.调试过程中注意动作不要过于用力，以免导致中周的磁帽损坏。

开口检查：一、总电流的测量将波段开关放在FM位置，其静态电流为5.3mA。

将波段开关放在AM位置，其静态电流为3.4mA。

所谓静态是指收音机来收到任何电台的状态。

当收到电台不同，音量控制在不同大小，其工作总电流均会大于其静态电流。

通常收到电台后，其动态电流均小于100mA。

如果测量电流小，元器件有脱焊和虚焊；如果测量电流大，焊点之间短路或元器件装配错误。

开口检查：二、集成电路各脚静态电阻的测量检查有无短路，器件装接错误，可以通过检测集成电路在线的静态电阻，找到关联元器件。

用万用表分别以黑棒接地和红棒接地测量集成电路各脚电阻。

如果测量电阻阻值与表中参考值偏差太大，判定为该脚外围元件有错误或焊接点有问题。

开口检查：三、集成电路各脚直流工作电压的测量根据给定的集成电路各引脚直流工作电压的参考值，测量实际电路中集成电路各引脚电压，测量电压有上下浮动，如数字相差太大，就检查有问题的脚位周围元器件和印制板有无断开或短接的地方。

音频检查：试听在总电流值正常的范围内，可将三位开关位置分别放在FM和AM位置，调大音量电位器，调节四联可变电容收听广播。

（CXA1691）调频收⾳机调试详解HX218集成电路AM/FM收⾳机安装与调试实训报告HX218集成电路AM/FM收⾳机安装与调试实训报告§1. 概述⼀、实训⽬的：1、学习收⾳机的装配与调试。

2、提⾼对整机电路图与电路板图的识读能⼒。

3、掌握收⾳机⽣产⼯艺流程，提⾼焊接与装配⼯艺⽔平。

4、通过收⾳机组装、调试、检修，使学⽣提⾼故障分析能⼒和动⼿能⼒，为更⾼端的家⽤电⼦产品维修打下坚实的理论和实践基础。

⼆、实训内容：1、HX218集成电路收⾳机电路原理分析。

2．收⾳机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接⼯艺。

5．进⾏AM、FM中频、覆盖的调试及统调和整机测试。

6．收⾳机电路⼯作点的测量。

7．故障判断及排除。

三、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独⽴识读电路图和印制板图并完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于µV级③输出功率⼤于100mW ④供电电源： DC 3V§2. 收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期⽣产的收⾳机多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路（本机电路采⽤⽇本索尼公司⽣产的调频调幅专⽤集成电路CXA1691M，国产型号为CD1691M）。

集成电路收⾳机的特点是：结构⽐较简单，性能指标优越，体积⼩等优点。

AM/FM 型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。

收⾳机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进⾏混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放⼤、功率放⼤后获得⾜够的电流和电压，即功率，再推动喇叭发出响亮的声⾳。

（2）收音机的调试步骤：①在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在中波段内能收到本地电台后，即可进行调试工作。

仪器连接方框图如附图2.10所示。

②中频调试：首先将双联旋至最低频率点，XFG-7信号发生器置于465KHZ频率处，输出场强为10mV/M，调制频率为1000HZ，调幅度为30%。

收音机收到信号后，示波器应有1000HZ信号波形，用无感应螺丝批依次调节黑、白、黄三个中周，且反复调节，使其输出最大，此时，465KHZ中频即调好。

③频率复盖：将XFG-7置于520KHZ，输出场强为5mV/M，调制频率1000KHZ，调幅度30%。

双联调至低端，用无感应螺丝批调节红中周（振荡线圈），收到信号后，再将双联旋至最高端，XFG-7信号发生器置于1620KHZ，调节双联振荡联微调电容C1B，收到信号后，再重复将双联旋至低端，调红中周，以此类推。

高低端反复调整，直至低端频率为520KHZ，高端频率为1620KHZ为止，频率复盖调节到此结束。

④统调：将XFG-7置600KHZ频率，输出场强5mV/M左右，调节收音机调谐钮，收到600KHZ 信号后，调节中波磁棒线圈位置，使输出最大，后将XFG-7旋至1400KHZ，调节收音机，直至收到1400KHZ信号后，调双联微调电容C1A，使输出为最大，重复调节600KHZ和1400KHZ统调点，至二点均为最大为止，统调结束。

在中频、复盖、统调结束后，机器即可收到高、中、低端电台，且频率与刻度基本相符。

至此，放入2节5号电池进行试听，在高、中、低端都能收到电台后，即可将后盖盖好。

（一）元器件的识别与组装：HX108-2七管半导体收音机装配件中有电阻、电容、电位器、电容（片电容、电解电容）、磁棒、天线线圈、中周（黄、红、黑、白各一个）、输入变压器、输出变压器、二极管、三极管、扬声器、磁棒等元器件。

对于电阻阻值的识别，我们首先要了解电阻上各条彩色线的含义，还要了解各个颜色所代表的数字含义。
