UML对象图与类图的选择原则与对比分析详解

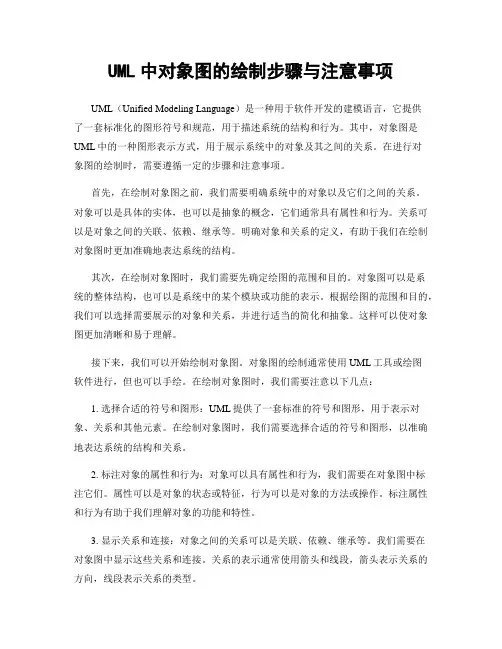

UML中对象图的绘制步骤与注意事项UML（Unified Modeling Language）是一种用于软件开发的建模语言，它提供了一套标准化的图形符号和规范，用于描述系统的结构和行为。

其中，对象图是UML中的一种图形表示方式，用于展示系统中的对象及其之间的关系。

在进行对象图的绘制时，需要遵循一定的步骤和注意事项。

首先，在绘制对象图之前，我们需要明确系统中的对象以及它们之间的关系。

对象可以是具体的实体，也可以是抽象的概念，它们通常具有属性和行为。

关系可以是对象之间的关联、依赖、继承等。

明确对象和关系的定义，有助于我们在绘制对象图时更加准确地表达系统的结构。

其次，在绘制对象图时，我们需要先确定绘图的范围和目的。

对象图可以是系统的整体结构，也可以是系统中的某个模块或功能的表示。

根据绘图的范围和目的，我们可以选择需要展示的对象和关系，并进行适当的简化和抽象。

这样可以使对象图更加清晰和易于理解。

接下来，我们可以开始绘制对象图。

对象图的绘制通常使用UML工具或绘图软件进行，但也可以手绘。

在绘制对象图时，我们需要注意以下几点：1. 选择合适的符号和图形：UML提供了一套标准的符号和图形，用于表示对象、关系和其他元素。

在绘制对象图时，我们需要选择合适的符号和图形，以准确地表达系统的结构和关系。

2. 标注对象的属性和行为：对象可以具有属性和行为，我们需要在对象图中标注它们。

属性可以是对象的状态或特征，行为可以是对象的方法或操作。

标注属性和行为有助于我们理解对象的功能和特性。

3. 显示关系和连接：对象之间的关系可以是关联、依赖、继承等。

我们需要在对象图中显示这些关系和连接。

关系的表示通常使用箭头和线段，箭头表示关系的方向，线段表示关系的类型。

4. 使用适当的命名和注释：在对象图中，我们需要使用适当的命名和注释，以便他人理解图中的元素。

命名应该简洁明了，注释应该准确描述元素的作用和关系。

最后，绘制完对象图后，我们可以对其进行审查和修改。

UML各种图例面向对象的问题的处理的关键是建模问题.建模可以把在复杂世界的许多重要的细节给抽象出.许多建模工具封装了UML（也就是Unified Modeling Language™），这篇课程的目的是展示出UML的精彩之处.UML中有九种建模的图标，即：∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接.而且每个部分都有一个小问题，测试一下你对这个部分的理解.为什么UML很重要?为了回答这个问题，我们看看建筑行业.设计师设计出房子.施工人员使用这个设计来建造房子.建筑越复杂，设计师和施工人员之间的交流就越重要.蓝图就成为了这个行业中的设计师和施工人员的必修课.写软件就好像建造建筑物一样.系统越复杂，参与编写与配置软件的人员之间的交流也就越重要.在过去十年里UML就成为分析师，设计师和程序员之间的“建筑蓝图”.现在它已经成为了软件行业的一部分了.UML提供了分析师，设计师和程序员之间在软件设计时的通用语言.UML被应用到面向对象的问题的解决上.想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的.一个模型model就是根本问题的抽象.域domain就是问题所处的真实世界.模型是由对象objects组成的，它们之间通过相互发送消息messages来相互作用的.记住把一个对象想象成“活着的”.对象有他们知道的事（属性attributes）和他们可以做的事（行为或操作behaviors or operations）.对象的属性的值决定了它的状态state.类Classes是对象的“蓝图”.一个类在一个单独的实体中封装了属性（数据）和行为（方法或函数）.对象是类的实例instances.用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象.强调这个系统是什么而不是这个系统怎么工作.用例图与情节紧紧相关的.情节scenario是指当某个人与系统进行互动时发生的情况.下面是一个医院门诊部的情节.“一个病人打电话给门诊部预约一年一次的身体检查.接待员找出在预约记录本上找出最近的没有预约过的时间，并记上那个时间的预约记录.”用例Use case是为了完成一个工作或者达到一个目的的一系列情节的总和.角色actor是发动与这个工作有关的事件的人或者事情.角色简单的扮演着人或者对象的作用.下面的图是一个门诊部Make Appointment用例.角色是病人.角色与用例的联系是通讯联系communication association（或简称通讯communication）角色是人状的图标，用例是一个椭圆，通讯是连接角色和用例的线.一个用例图是角色，用例，和它们之间的联系的集合.我们已经把Make Appointment作为一个含有四个角色和四个用例的图的一部分.注意一个单独的用例可以有多个角色.用例图在三个领域很有作用.决定特征（需求）.当系统已经分析好并且设计成型时，新的用例产生新的需求∙客户通讯.使用用例图很容易表示开发者与客户之间的联系.∙产生测试用例.一个用例的情节可能产生这些情节的一批测试用例.类图类图Class diagram通过显示出系统的类以及这些类之间的关系来表示系统.类图是静态的－它们显示出什么可以产生影响但不会告诉你什么时候产生影响.下面是一个顾客从零售商处预定商品的模型的类图.中心的类是Order.连接它的是购买货物的Customer和Payment.Payment有三种形式：Cash，Check，或者Credit.订单包括OrderDetails（line item），每个这种类都连着Item.UML类的符号是一个被划分成三块的方框：类名，属性，和操作.抽象类的名字，像Payment是斜体的.类之间的关系是连接线.类图有三种关系.关联association－表示两种类的实例间的关系.如果一个类的实例必须要用另一个类的实例才能完成工作时就要用关联.在图中，关联用两个类之间的连线表示.dependencies关系.如果另一个的包B改变可能会导致一个包A改变，则包A依赖包B.包是用一个在上方带有小标签的矩形表示的.包名写在标签上或者在矩形里面.点化线箭头表示依赖对象图Object diagrams用来表示类的实例.他们在解释复杂关系的细小问题时（特别是递归关系时）很有用.这个类图示一个大学的Department可以包括其他很多的Departments.这个对象图示上面类图的实例.用了很多具体的例子.UML中实例名带有下划线.只要意思清楚，类或实例名可以在对象图中被省略.每个类图的矩形对应了一个单独的实例.实例名称中所强调的UML图表.类或实例的名称可能是省略对象图表只要图的意义仍然是明确的.顺序图类图和对象图是静态模型的视图.交互图是动态的.他们描述了对象间的交互作用.顺序图将交互关系表示为一个二维图.纵向是时间轴，时间沿竖线向下延伸.横向轴代表了在协作中各独立对象的类元角色.类元角色用生命线表示.当对象存在时，角色用一条虚线表示，当对象的过程处于激活状态时，生命线是一个双道线.消息用从一个对象的生命线到另一个对象生命线的箭头表示.箭头以时间顺序在图中从上到下排列.协作图协作图也是互动的图表.他们像序列图一样也传递相同的信息，但他们不关心什么时候消息被传递，只关心对象的角色.在序列图中，对象的角色放在上面而消息则是连接线.对象角色矩形上标有类或对象名（或者都有）.类名前面有个冒号（：）.协作图的每个消息都有一个序列号.顶层消息的数字是1.同一个等级的消息（也就是同一个调用中的消息）有同样的数字前缀，再根据他们出现的顺序增加一个后缀1，2等等.状态图对象拥有行为和状态.对象的状态是由对象当前的行动和条件决定的.状态图statechart diagram显示出了对象可能的状态以及由状态改变而导致的转移.我们的模型例图建立了一个银行的在线登录系统.登录过程包括输入合法的密码和个人账号，再提交给系统验证信息.登录系统可以被划分为四种不重叠的状态：Getting SSN, Getting PIN, Validating, 以及Rejecting.每个状态都有一套完整的转移transitions来决定状态的顺序.状态是用圆角矩形来表示的.转移则是使用带箭头的连线表示.触发转移的事件或者条件写在箭头的旁边.我们的图上有两个自转移.一个是在Getting SSN，另一个则在上Getting PIN.初始状态（黑色圆圈）是开始动作的虚拟开始.结束状态也是动作的虚拟结束.事件或条件触发动作时用（/动作）表示.当进入Validating状态时，对象并不等外部事件触发转移.取而代之，它产生一个动作.动作的结果决定了下一步的状态.活动图活动图activity diagram是一个很特别的流程图.活动图和状态图之间是有关系的.状态图把焦点集中在过程中的对象身上，而活动图则集中在一个单独过程动作流程.活动图告诉了我们活动之间的依赖关系.对我们的例子来说，我们使用如下的过程.“通过ATM来取钱.”这个活动有三个类Customer, ATM和Bank.整个过程从黑色圆圈开始到黑白的同心圆结束.活动用圆角矩形表示.。

目录1.类图和对象图的概念2.类图的组成3.使用Rose创建类图4.对象图5.使用Rose创建类图案例分析类图和对象图详解对于类图和对象图来说我们需要了解的是类图和对象图的概念，类图的组成，使用Rose创建类图和对象图。

当然最重要的是如何使用Rose创建类图案例分析。

具体的创建通过选课管理系统的简单用例说明创建类图和对象图的方法和具体的过程。

下面是我对类图和对象图学习过程的一个整理，一些资料是直接拿过来直接用的。

希望能对你的学习有一点点的帮助吧。

类图和对象图的概念1. 类的含义类图（Class diagram）显示了系统的静态结构，而系统的静态结构构成了系统的概念基础。

类图，就是用于对系统中的各种概念进行建模，并描绘出它们之间关系的图。

在大多数的 UML 模型中，我们可以将这些概念的类型概括为以下四种，分别是：(1) 类(2) 接口(3) 数据类型(4) 构件在类图中，具体来讲它一共包含了以下几种模型元素，分别是：类、接口、依赖关系、泛化关系、关联关系以及实现关系。

类图可以创建约束、注释和包等。

2. 对象图的含义对象图中包含对象（Object）和链（Link）。

其中对象是类的特定实例，链是类之间关系的实例，表示对象之间的特定关系。

3. 类图在项目开发中的作用类图的作用是对系统的静态视图进行建模。

当对系统的静态视图进行建模时，通常是以以下三种方式来使用类图。

(1)为系统的词汇建模。

(2)模型化简单的协作。

(3)模型化逻辑数据库模式。

在设计数据库时，通常将数据库模式看作为数据库概念设计的蓝图，在很多领域中，都需要在关系数据库或面向数据库中存储永久信息。

系统分析者可以使用类图来对这些数据库进行模式建模。

4. 对象图在项目开发中的作用对象图作为系统在某一时刻的快照，是类图中的各个类在某一个时间点上的实例及其关系的静态写照，可以通过以下几个方面来说明它的作用：(1)说明复杂的数据结构。

对于复杂的数据结构，有时候很难对其进行抽象成类表达之间的交互关系。

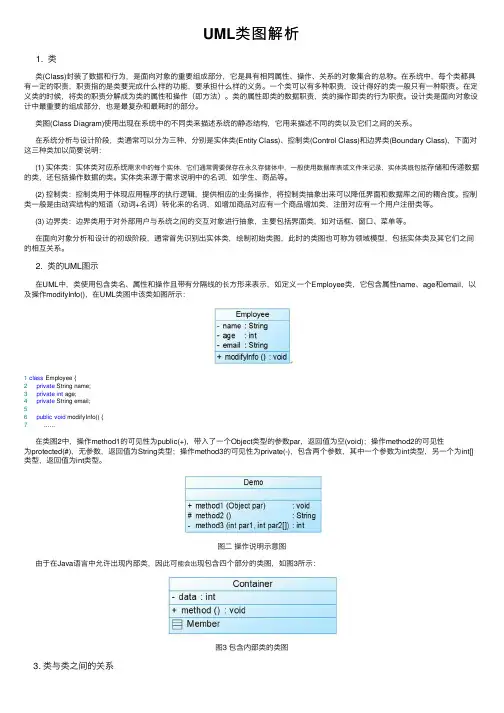

UML类图解析1. 类类(Class)封装了数据和⾏为，是⾯向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。

在系统中，每个类都具有⼀定的职责，职责指的是类要完成什么样的功能，要承担什么样的义务。

⼀个类可以有多种职责，设计得好的类⼀般只有⼀种职责。

在定义类的时候，将类的职责分解成为类的属性和操作（即⽅法）。

类的属性即类的数据职责，类的操作即类的⾏为职责。

设计类是⾯向对象设计中最重要的组成部分，也是最复杂和最耗时的部分。

类图(Class Diagram)使⽤出现在系统中的不同类来描述系统的静态结构，它⽤来描述不同的类以及它们之间的关系。

在系统分析与设计阶段，类通常可以分为三种，分别是实体类(Entity Class)、控制类(Control Class)和边界类(Boundary Class)，下⾯对这三种类加以简要说明：(1) 实体类：实体类对应系统需求中的每个实体，它们通常需要保存在永久存储体中，⼀般使⽤数据库表或⽂件来记录，实体类既包括存储和传递数据的类，还包括操作数据的类。

实体类来源于需求说明中的名词，如学⽣、商品等。

(2) 控制类：控制类⽤于体现应⽤程序的执⾏逻辑，提供相应的业务操作，将控制类抽象出来可以降低界⾯和数据库之间的耦合度。

控制类⼀般是由动宾结构的短语（动词+名词）转化来的名词，如增加商品对应有⼀个商品增加类，注册对应有⼀个⽤户注册类等。

(3) 边界类：边界类⽤于对外部⽤户与系统之间的交互对象进⾏抽象，主要包括界⾯类，如对话框、窗⼝、菜单等。

在⾯向对象分析和设计的初级阶段，通常⾸先识别出实体类，绘制初始类图，此时的类图也可称为领域模型，包括实体类及其它们之间的相互关系。

2. 类的UML图⽰在UML中，类使⽤包含类名、属性和操作且带有分隔线的长⽅形来表⽰，如定义⼀个Employee类，它包含属性name、age和email，以及操作modifyInfo()，在UML类图中该类如图所⽰：1class Employee {2private String name;3private int age;4private String email;56public void modifyInfo() {7 ......在类图2中，操作method1的可见性为public(+)，带⼊了⼀个Object类型的参数par，返回值为空(void)；操作method2的可见性为protected(#)，⽆参数，返回值为String类型；操作method3的可见性为private(-)，包含两个参数，其中⼀个参数为int类型，另⼀个为int[]类型，返回值为int类型。

UML中对象图与类图的对比与选择在软件开发中，UML（统一建模语言）是一种常用的图形化建模工具，用于描述和设计软件系统的结构和行为。

其中，对象图和类图是两种常见的图形表示方式。

本文将对这两种图进行比较，并讨论在不同情况下的选择。

一、对象图对象图是一种表示系统中对象实例的图形化表示方式。

它展示了对象之间的关系和属性。

对象图通常用于描述系统的运行时状态，可以显示对象的属性值和方法的调用。

对象图的优点在于它能够直观地展示对象之间的关系，帮助开发人员更好地理解系统的运行时行为。

通过对象图，可以清晰地看到对象之间的交互和依赖关系，从而更好地设计和调整系统的结构。

然而，对象图也存在一些局限性。

首先，对象图通常只能展示系统的某个特定状态，无法全面地描述系统的整体结构。

其次，对象图的复杂度随着系统规模的增大而增加，可能会导致图形过于复杂，难以理解。

二、类图类图是一种表示系统中类和类之间关系的图形化表示方式。

它展示了类的属性、方法和关联关系。

类图通常用于描述系统的静态结构，可以显示类之间的继承、关联和依赖关系。

类图的优点在于它能够全面地描述系统的结构，包括类的属性、方法和关联关系。

通过类图，可以清晰地看到类之间的继承关系、关联关系和依赖关系，从而更好地设计和组织系统的结构。

然而，类图也存在一些局限性。

首先，类图无法展示系统的运行时行为，只能描述系统的静态结构。

其次，类图的复杂度也会随着系统规模的增大而增加，可能会导致图形过于复杂，难以理解。

三、选择对象图还是类图？在实际应用中，选择使用对象图还是类图应根据具体情况而定。

如果需要描述系统的运行时状态和对象之间的交互关系，那么对象图是一个更好的选择。

对象图可以帮助开发人员更好地理解系统的运行时行为，从而进行系统调整和优化。

如果需要描述系统的静态结构和类之间的关系，那么类图是一个更好的选择。

类图可以帮助开发人员更好地设计和组织系统的结构，从而提高系统的可维护性和可扩展性。

UML中数据流图，⽤例图，类图，对象图，⾓⾊图，活动图，序列图详细讲述保存供参考这个⽂章，是我在急需的情况下在园⼦⾥搜索到的，原创作者是：DO-websoftware,为了⾃⼰看⽅便，所以复制到我的空间，希望原创者不要介意哦~~~~很详细的介绍，对我的帮助很⼤，谢谢哦。

类图，对象图，⾓⾊图：⼀、UML中基本的图范畴：在 UML 2 中有⼆种基本的图范畴：结构图和⾏为图。

每个 UML 图都属于这⼆个图范畴。

结构图的⽬的是显⽰建模系统的静态结构。

它们包括类，组件和（或）对象图。

另⼀⽅⾯，⾏为图显⽰系统中的对象的动态⾏为，包括如对象的⽅法，协作和活动之类的内容。

⾏为图的实例是活动图，⽤例图和序列图。

⼆、UML中的类图：1.类图的表⽰：类的 UML 表⽰是⼀个长⽅形，垂直地分为三个区，如图 1 所⽰。

顶部区域显⽰类的名字。

中间的区域列出类的属性。

底部的区域列出类的操作。

在⼀个类图上画⼀个类元素时，你必须要有顶端的区域，下⾯的⼆个区域是可选择的（当图描述仅仅⽤于显⽰分类器间关系的⾼层细节时，下⾯的两个区域是不必要的）。

描述：顶部区域显⽰类的名字。

中间的区域列出类的属性。

底部的区域列出类的操作。

当在⼀个类图上画⼀个类元素时，你必须要有顶端的区域，下⾯的⼆个区域是可选择的（当图描述仅仅⽤于显⽰分类器间关系的⾼层细节时，下⾯的两个区域是不必要的）。

·类名：如果是抽象类，则采⽤斜体·类属性列表：name : attribute type 如 flightNumber : Integer，这是最常见的表达形式name : attribute type = default value 如 balance : Dollars = 0，这是带有默认值的表达形式·类⽅法列表：name(parameter list) : type of value returned注意：在业务类图中，属性类型通常与单位相符，这对于图的可能读者是有意义的（例如，分钟，美元，等等）。

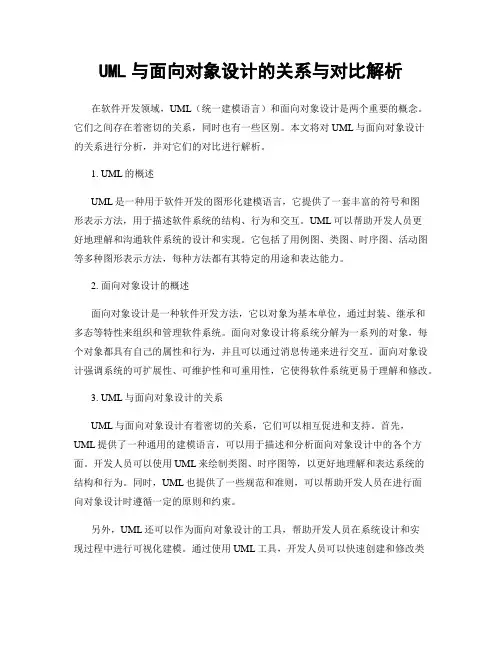

UML与面向对象设计的关系与对比解析在软件开发领域，UML（统一建模语言）和面向对象设计是两个重要的概念。

它们之间存在着密切的关系，同时也有一些区别。

本文将对UML与面向对象设计的关系进行分析，并对它们的对比进行解析。

1. UML的概述UML是一种用于软件开发的图形化建模语言，它提供了一套丰富的符号和图形表示方法，用于描述软件系统的结构、行为和交互。

UML可以帮助开发人员更好地理解和沟通软件系统的设计和实现。

它包括了用例图、类图、时序图、活动图等多种图形表示方法，每种方法都有其特定的用途和表达能力。

2. 面向对象设计的概述面向对象设计是一种软件开发方法，它以对象为基本单位，通过封装、继承和多态等特性来组织和管理软件系统。

面向对象设计将系统分解为一系列的对象，每个对象都具有自己的属性和行为，并且可以通过消息传递来进行交互。

面向对象设计强调系统的可扩展性、可维护性和可重用性，它使得软件系统更易于理解和修改。

3. UML与面向对象设计的关系UML与面向对象设计有着密切的关系，它们可以相互促进和支持。

首先，UML提供了一种通用的建模语言，可以用于描述和分析面向对象设计中的各个方面。

开发人员可以使用UML来绘制类图、时序图等，以更好地理解和表达系统的结构和行为。

同时，UML也提供了一些规范和准则，可以帮助开发人员在进行面向对象设计时遵循一定的原则和约束。

另外，UML还可以作为面向对象设计的工具，帮助开发人员在系统设计和实现过程中进行可视化建模。

通过使用UML工具，开发人员可以快速创建和修改类图、时序图等，从而更好地组织和管理系统的结构和行为。

UML工具还提供了一些辅助功能，如代码生成、自动化测试等，可以提高开发效率和质量。

4. UML与面向对象设计的区别尽管UML与面向对象设计密切相关，但它们之间仍然存在一些区别。

首先，UML是一种建模语言，它更多地关注于系统的描述和分析，而不是具体的设计和实现。

UML提供了一些符号和图形表示方法，用于描述系统的结构和行为，但它并没有规定具体的设计和实现方式。

UML九种图作用简介UML（统一建模语言）：是面向对象的可视化建模语言。

UML中有3种构造块：事物、关系和图，事物是对模型中最具有代表性的成分的抽象，关系是把事物结合在一起，图聚集了相关的事物UML中有九种图如下：1、用例图描述角色以及角色与用例之间的连接关系。

说明的是谁要使用系统，以及他们使用该系统可以做些什么。

2、类图类图是描述系统中的类，以及各个类之间的关系的静态视图。

能够让我们在正确编写代码以前对系统有一个全面的认识。

类图是一种模型类型，确切的说，是一种静态模型类型。

3、对象图与类图极为相似，它是类图的实例，对象图显示类的多个对象实例，而不是实际的类。

它描述的不是类之间的关系，而是对象之间的关系。

4、活动图描述用例要求所要进行的活动，以及活动间的约束关系，有利于识别并行活动。

能够演示出系统中哪些地方存在功能5、状态图描述类的对象所有可能的状态，以及事件发生时状态的转移条件。

可以捕获对象、子系统和系统的生命周期。

他们可以告知一个对象可以拥有的状态，并且事件(如消息的接收、时间的流逝、错误、条件变为真等)会怎么随着时间的推移来影响这些状态。

一个状态图应该连接到所有具有清晰的可标识状态和复杂行为的类；该图可以确定类的行为，以及该行为如何根据当前的状态变化，也可以展示哪些事件将会改变类的对象的状态。

状态图是对类图的补充。

6、序列图（顺序图）序列图是用来显示你的参与者如何以一系列顺序的步骤与系统的对象交互的模型。

顺序图可以用来展示对象之间是如何进行交互的。

顺序图将显示的重点放在消息序列上，即强调消息是如何在对象之间被发送和接收的。

7、协作图和序列图相似，显示对象间的动态合作关系。

可以看成是类图和顺序图的交集，协作图建模对象或者角色，以及它们彼此之间是如何通信的。

如果强调时间和顺序，则使用序列图；如果强调上下级关系，则选择协作图；这两种图合称为交互图。

8、构件图（组件图）描述代码构件的物理结构以及各种构建之间的依赖关系。

UML中的类图详解及其应用场景在软件开发过程中，UML（统一建模语言）被广泛应用于需求分析、系统设计和软件开发等各个阶段。

其中，类图作为UML的核心图表之一，用于描述系统中的类、对象以及它们之间的关系。

本文将详细介绍UML中的类图，并探讨其在实际应用中的场景。

一、类图的基本概念类图是一种静态结构图，用于表示系统中的类、接口、关联、继承、依赖等元素及其之间的关系。

在类图中，类用矩形表示，类名位于矩形顶部，类的属性位于矩形中部，类的操作（方法）位于矩形底部。

类之间的关系通过连线表示，如关联关系用实线箭头表示，继承关系用空心三角箭头表示，依赖关系用虚线箭头表示等。

二、类图的元素及其关系1. 类（Class）：类是对象的抽象表示，用于描述具有相同属性和行为的一组对象。

类图中的类用矩形表示，类名位于矩形顶部。

2. 接口（Interface）：接口是一组方法的集合，用于描述类的行为。

接口在类图中用带有<<interface>>标记的矩形表示。

3. 属性（Attribute）：属性是类的特征，描述了类的状态。

属性在类图中用名称:类型的形式表示，例如“name:String”。

4. 操作（Operation）：操作是类的行为，描述了类的方法。

操作在类图中用名称(参数列表):返回类型的形式表示，例如“getName():String”。

5. 关联关系（Association）：关联关系描述了类之间的连接，表示一个类与另一个类之间的关联。

关联关系在类图中用实线箭头表示。

6. 继承关系（Inheritance）：继承关系描述了类之间的继承关系，表示一个类继承自另一个类。

继承关系在类图中用空心三角箭头表示。

7. 依赖关系（Dependency）：依赖关系描述了类之间的依赖关系，表示一个类依赖于另一个类。

依赖关系在类图中用虚线箭头表示。

三、类图的应用场景1. 系统设计：类图是系统设计的重要工具之一。

学校工作总结本学期，我校工作在全体师生的大力支持下，按照学校工作计划及行事历工作安排，紧紧围绕提高教育教学质量的工作思路，不断强化学校内部管理，着力推进教师队伍建设，进一步提高学校办学水平，提升学校办学品位，取得了显著的成绩。

现将我校一学期来的工作总结如下：一、德育工作本学期我校德育工作围绕学校工作中心，精心安排了“文明守纪”、“良好习惯养成”、“光辉的旗帜”、“争先创优”等主题教育月活动，从培养学生的行为规范，狠抓养成教育入手，注重务实，探索途径，加强针对性、实效性和全面性，真正把德育工作落到实处。

1.强化学生养成教育，培养学生良好习惯。

本学期，我校德育工作十分注重学生的常规管理，尤其重视对学生的养成教育。

一是利用班队会、红领巾广播站、国旗下演讲对学生进行品德熏陶。

二是以文明监督岗为阵地，继续强化了“文明班集体”的创建评比活动，通过卫生、纪律、两操等各项常规的评比，增强了学生的竞争意识，同时也规范了学生的行为。

三是继续加大值周检查的力度，要求值周领导、教师、学生按时到岗，在校门口检查、督促学生有秩序出入校园，从而使学生的行为规范时时有人抓，处处有人管，形成了良好的局面。

2.抓好班主任队伍建设，营造全员育人氛围。

班主任是学校德育工作最重要的力量，为了抓好班主任队伍建设，提高班主任素质水平，学校在第十二周组织开展了班主任工作讲座，在学期末举行了班主任工作交流，在活动中探索行之有效的工作方法，总结经验，交流心得，使班级管理工作更上新台阶。

3.充分发挥主题班队会的教育功能。

主题班队会,是对学生进行德育教育的一种特殊而卓见成效的方式之一。

为了充分发挥主题班队会的教育意义，第十三周，四（3）中队举行了“祖国美，家乡好”主题队会观摩活动，有效规范了我校主题中队会程序，强化了主题队会对学生的思想教育作用。

二、学校管理工作1.建立健全规章制度。

学期初，学校制定了出明确的目标计划及管理措施，做到了目标明确、工作具体，有效地增强了全体教师参与学校管理的主人翁意识，充分调动了全体教师的工作积极性，保障了教育教学工作的顺利开展。

UML类图在UML的静态机制中类图是一个重点，它不但是设计人员关心的核心，更是实现人员关注的核心。

建模工具也主要根据类图来产生代码。

类图在UML的9个图中占据了一个相当重要的地位。

James Rumbaugh对类的定义是：类是具有相似结构、行为和关系的一组对象的描述符。

类是面向对象系统中最重要的构造块。

类图显示了一组类、接口、协作以及他们之间的关系。

在UML中问题域最终要被逐步转化，通过类来建模，通过编程语言构建这些类从而实现系统。

类加上他们之间的关系就构成了类图，类图中还可以包含接口、包等元素，也可以包括对象、链等实例。

接口在类图中通过版型来表示<<interfac e>>，下面的介绍将主要介绍类，接口和类类似。

A. 类的UML表示类的命名尽量应用领域中的术语，应明确、无岐义，以利于相互交流和理解。

类的属性、操作中的可见性使用＋、#、－分别表示public、protected、private。

B.类之间的关系类之间的关系是类图中比较复杂的内容。

有关联、聚合、组合、范化、依赖。

关联：是模型元素之间的一种语义联系，是类之间的一种很弱的联系。

关联可以有方向，可以是单向关联，也可以是双向关联。

可以给关联加上关联名来描述关联的作用。

关联两端的类也可以以某种角色参与关联，角色可以具有多重性，表示可以有多少个对象参与关联。

可以通过关联类进一步描述关联的属性、操作以及其他信息。

关联类通过一条虚线与关联连接。

对于关联可以加上一些约束，以加强关联的含义。

如下图所示：聚合是一种特殊的关联，聚合表示整体与部分的关系。

通常在定义一个整体类后，再去分析这个整体类的组成结构。

从而找出一些组成类，该整体类和组成类之间就形成了聚合关系。

例如舰队是由一系列的舰船组成。

需求描述中“包含”、“组成”、“分为….部分”等词常意味着聚合关系。

组合也是一种特殊的关联，也表示类之间整体和部分的关系，但是组合关系中部分和整体具有统一的生存期。

UML：对象图和类图的区别对象图(Object Diagram)描述的是参与交互的各个对象在交互过程中某⼀时刻的状态。

对象图可以被看作是类图在某⼀时刻的实例。

在UML中，对象图使⽤的是与类图相同的符号和关系，因为对象就是类的实例。

下图显⽰了对象图的模型。

其中节点可以是对象也可以是类，连线表⽰对象之间的关系：⼆、类图和对象图的区别类图对象图类具有3个分栏：名称、属性和操作对象只有两个分栏：名称和属性在类的名称分栏中只有类名对象的名称形式为“对象名：类名”，匿名对象的名称形式为“：类名”类的属性分栏定义了所有属性的特征对象则只定义了属性的当前值，以便⽤于测试⽤例或例⼦中类中列出了操作对象图中不包括操作，因为对于同属于同⼀个类的对象⽽⾔，其操作是相同的类使⽤关联连接，关联使⽤名称、⾓⾊、多重性以及约束等特征定义。

类代表的是对对象的分类所以必须说明可以参与关联的对象的数⽬对象使⽤链连接、链拥有名称、⾓⾊，但是没有多重性。

对象代表的是单独的实体，所有的链都是⼀对⼀的，因此不涉及到多重性。

对象图建模技术⼀、对对象结构建模对系统的设计视图建模时，可以使⽤⼀组类图完整地描述抽象的语义以及它们之间的关系。

但是使⽤对象图不能完整地描述系统的对象结构。

对于⼀个个体类，可能存在多个实例，对于相互之间存在关系的⼀组类，对象间可有的配置可能是相当多的。

所以，在使⽤对象图时，只能在⼀定意义上显⽰感兴趣的具体或原型对象集。

这就是对对象结构建模，即⼀个对象图显⽰了某⼀时刻相互联系的⼀组对象。

对对象结构建模，要遵循以下策略：(1)、识别将要使⽤的建模机制。

该机制描述了⼀些正在建模的部分系统的功能和⾏为，它们由类、接⼝和其他元素的交互⽽产⽣。

(2)、对于各种机制，识别参与协作的类、接⼝和其他元素，同时也要识别这些事物之间的关系。

(3)、考虑贯穿这个机制的脚本。

冻结某⼀时刻的脚本，并且汇报每个参与这个机制的对象。

(4)、按照需要显⽰出每个对象的状态和属性值，以便理解脚本。

简述uml的使用准则UML（Unified Modeling Language）是一种用于软件系统设计和开发的标准建模语言。

它提供了一种统一的方法来描述、可视化、规范和文档化系统的各个方面。

在软件开发过程中，UML被广泛应用于需求分析、系统设计、结构设计、行为建模等方面。

在使用UML时，有一些准则和规范需要遵守，以确保模型的准确性和可读性。

下面将简要介绍一些UML的使用准则：1. 选择合适的图形符号：UML提供了多种图形符号，如类图、用例图、时序图等。

在选择图形符号时，应根据需求和目的来决定使用哪种图形符号，以清晰地表达系统的不同方面。

2. 保持简洁：在设计UML模型时，应避免过多的细节和冗余信息。

只关注系统的关键特性和交互，以便于理解和沟通。

3. 使用一致的命名规范：在命名类、方法、属性等元素时，应使用一致的命名规范，以便于他人理解和使用。

命名应具有描述性，并遵循相关的编码规范。

4. 使用适当的关系和连接：在类图中，使用适当的关系和连接来表示类之间的关系。

例如，使用关联关系表示对象之间的关联关系，使用继承关系表示类之间的继承关系。

确保关系和连接的使用符合设计意图。

5. 使用注释和文档：在UML模型中，使用注释和文档来解释和说明模型的各个部分。

注释和文档应具有清晰的语言和格式，以便于他人理解和参考。

6. 使用合适的图例：在UML模型中，使用合适的图例来解释和说明模型的各个元素和关系。

图例应具有清晰的标签和说明，以便于他人理解和使用。

7. 遵循UML标准：UML有一套标准规范，包括符号、语法和语义等方面。

在使用UML时，应遵循这些标准规范，以确保模型的一致性和可读性。

8. 使用工具支持：在设计和开发UML模型时，可以使用专业的UML 建模工具来辅助。

这些工具提供了丰富的功能和特性，可以提高效率和准确性。

使用UML建模需要遵循一系列的准则和规范。

这些准则和规范可以提高模型的准确性、可读性和可维护性，有助于提高软件开发的效率和质量。
