过电压保护装置使用说明书过电压保护装置使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。
三相组合式过电压保护器具有下面的一些特点：1．用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
2．采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。
可将相间过电压大大降低，保护的可靠性大为提高。
3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。
4．使用环境温度为－400C～＋600C，海拔高度小于2000m。
5. 本产品带脱钩装置，觉有防爆功能。
三、型号说明HB-BOD－□－□/□□－□附加功能使用环境相间距离（mm）持续运行电压（kV）保护对象1．保护对象：D-电动机；B-电站； R- 并联补偿电容器； O-电机中性点；2．持续运行电压：允许持久地施加在相间及相对地的工频电压有效值；3．外套类型：F硅橡胶外套；4．使用环境：W为户外型，无‘W’只适用于户内；5．附加功能：“J”或“IM”为过电压动作记数器，（只适用于户内型）；6．采用高压电缆外引结构，因此，对外引电缆长度“L”及线鼻子孔经“φ”要求，由用户在订货时注明。
四、技术参数表一型号保护对象保护器持续运行电压（kV）有效值保护对象额定电压（kV）有效值工频放电电压（kV）有效值高度mm有效值允许范围HB-D-7.6/131电动机7．6 6．3 12.48 11.25～15.0 186 200 HB-D-12.7/131 12．7 10．5 20.6 18.0～25 186 235 HB-B-7.6/131 变压器、7．6 6 14 12．6～17.5 186 235五、外型尺寸图 (见附图)10KV 等级以下图形六、试验方法及注意事项 1、试验方法：试验原理接线如图(2)所示。

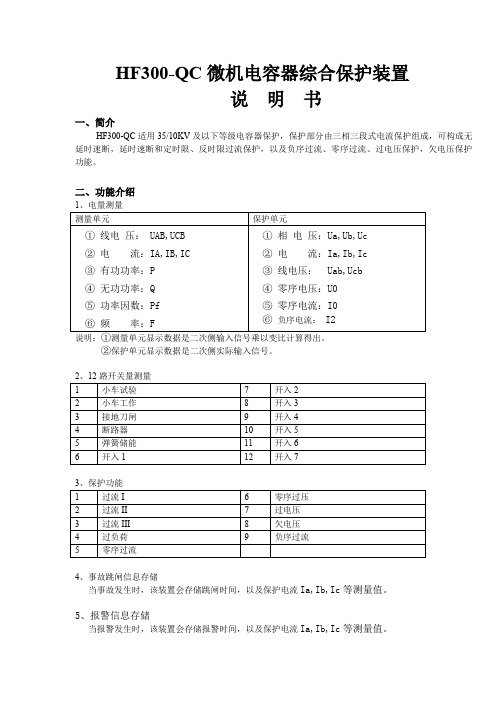

HF300-QC微机电容器综合保护装置说明书一、简介HF300-QC适用35/10KV及以下等级电容器保护，保护部分由三相三段式电流保护组成，可构成无延时速断，延时速断和定时限、反时限过流保护，以及负序过流、零序过流、过电压保护，欠电压保护功能。
二、功能介绍1、电量测量测量单元保护单元①线电压：UAB,UCB②电流：IA,IB,IC③有功功率：P④无功功率：Q⑤功率因数：Pf⑥频率：F ①相电压：Ua,Ub,Uc②电流：Ia,Ib,Ic③线电压：Uab,Ucb④零序电压：U0⑤零序电流：I0⑥负序电流：I2说明：①测量单元显示数据是二次侧输入信号乘以变比计算得出。
②保护单元显示数据是二次侧实际输入信号。
2、12路开关量测量1小车试验7开入22小车工作8开入33接地刀闸9开入44断路器10开入55弹簧储能11开入66开入112开入73、保护功能1过流I6零序过压2过流II7过电压3过流III8欠电压4过负荷9负序过流5零序过流4、事故跳闸信息存储当事故发生时，该装置会存储跳闸时间，以及保护电流Ia,Ib,Ic等测量值。
5、报警信息存储当报警发生时，该装置会存储报警时间，以及保护电流Ia,Ib,Ic等测量值。
6、分合闸回路带有防跳闭锁继电器。
当故障跳闸时防跳继电器FT动作，如果手动合闸和FT相接，则这时手动合闸会被禁止。
7、显示方式蓝屏液晶汉显，240*128点阵，滚动显示所有测量。
参数设置简单快捷。
8、通讯功能①一个RS485口②MODBUS通讯规约（RTU模式）③波特率： 4.8K/9.6K④地址：1~254三、技术指标①测量单元精度指标参数精度量程电压UAB,UCB0．2%fs AC0~200V电流IA,IB,IC0．2%fs AC0~6A有功功率P0．5%fs无功功率Q0．5%fs功率因数Pf0．5%fs频率F0．2%fs45~55HZ②保护单元精度指标参数精度量程0．2%fs AC0~200V电压Ua,Ub,Uc,Uab,Ucb,U0电流Ia,Ib,Ic1%fs AC0~50A零序电流I00．2%fs AC0~6A负序电流5%AC0~50A③保护动作指标故障判断时间小于20ms继电器出口动作时间小于16ms④其它工作电源AC/DC80~260V功耗最大15W温度范围-20°C~+60°C湿度范围RH20%~95%四、操作说明1)面板图2）指示灯1--速断指示灯：当过流I保护动作后该指示灯亮，故障消除后，按“复位”键取消。
LW30-252高压交流六氟化硫瓷柱式断路器（配CT26弹簧操动机构）安装使用说明书山东泰开高压开关有限公司二OO八年四月LW30-252瓷柱式户外高压SF6断路器1.概述1.1LW30-252高压交流六氟化硫瓷柱式断路器是三相交流50Hz的户外高压开关设备，适用于252kV输变电系统的控制和保护，也可作为联络断路器使用。
1.2LW30-252断路器配用改进型CT26弹簧操动机构。
1.3断路器符合GB1984-2003《交流高压断路器》并满足国际电工委员会标准IEC62271-100：2001《高压开关设备和控制设备—第100部分：高压交流断路器》的要求。
1.4断路器的主要特点该断路器采用自能式灭弧原理，具有开断性能优良，燃弧时间短，电寿命长，操作噪音小的优点。
采用绝缘及灭弧性能优异的SF6气体为绝缘灭弧介质，无燃烧、爆炸危险，可用于人口密集地区。
配用弹簧操动机构,结构简单紧凑，安全可靠。
1.5使用环境条件1.5.1环境温度-30℃～+40℃（寒带产品-40℃～+40℃）1.5.2海拔高度≤1000m1.5.3空气湿度相对湿度：日平均不大于95%月平均不大于90%(25℃)饱和蒸气压：日平均不大于2.2X10-3 MPa月平均不大于1.8X10-3 MPa1.5.4风压不超过700Pa(相当于风速34m/s)1.5.5覆冰厚度10mm1.5.6地震烈度：8度;水平加速度：≤0.3g垂直加速度：≤0.15g1.5.7日照强度：0.1W/cm 2(在0.5m/s风速时)1.5.8最大日温差25℃1.5.9公称爬电比距：断口间31mm/kV1.5.10无易燃易爆炸危险及化学腐蚀、剧烈震动的场合。
2.主要技术参数2.1断路器主要技术参数（见表1）表1续表12.2电机主要技术参数（见表2）表 22.3 分、合闸线圈主要技术参数（见表3）表 33产品结构及工作原理3.1 结构断路器三相分立，可分相操作，也可三相电气联动操作。
便携式三相相位伏安表说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录安全注意事项 (5)一、简介 (5)二、仪器用途 (5)三、仪器特点 (6)四、技术指标 (6)五、使用说明 (8)安全注意事项请仔细留意本手册中的有关安全指导条文，以免使用者人身受到伤害或仪器受损。
●请务必按照本手册的说明进行操作和使用。
●本仪器及其附件只能作为设计用途使用，不可挪作他用。
●本仪器不含有害物质。
一．简介该仪器以高性能的微型计算机机为核心，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，大容量锂电池，电池管理电路，数据存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。
同时，在产品可靠性、小信号测量稳定性、耐用性、用户口碑等方面表现优异，是目前国内市场上销量最大的智能型三相相位仪。
二. 仪器用途SMG3010便携式三相相位伏安表是理想的便携式相位测量及多功能仪器，1、可以同时测量多至三路交流电压；2、可以在不断开被测电路的情况下，通过钳形电流互感器同时测量多至三路交流电流；3、测量电压间、电流间、电压与电流间的相位差；4、测量频率；5、测量功率和功率因数；6、判断电压、电流相序；7、测量零序电流。
GW22A-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.5028山东泰开隔离开关有限公司二○一二年十一月目录一、概述 (3)二、使用环境 (3)三、产品特点 (4)四、产品分类与技术参数 (5)五、产品结构与动作原理 (6)六、包装和发运 (9)七、验货和储存 (9)八、卸货和吊装 (10)九、安装与调试 (11)十、安装现场验收前的验收和微调 (14)十一、随机文件 (15)十二、订货须知 (15)一、概述………………………………………………………………………………1.产品用途GW22A-252D(W)Ⅲ型单柱垂直断口单臂伸缩钳夹式户外三相高压交流隔离开关，（以下简称GW22A-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。
同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。
2.产品规格型号说明（举例说明）G W 22 A - 252 D (W) / J 3150- 50 -Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2000 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。
GW4-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.018山东泰开隔离开关有限公司二○一三年一月目录一、概述 (2)二、使用环境 (2)三、产品特点 (3)四、产品分类与技术参数 (4)五、产品结构与动作原理 (5)六、包装和发运 (6)七、验货和储存 (7)八、卸货和吊装 (7)九、安装与调试 (8)十、安装现场验收前的验收和微调 (10)十一、随机文件 (11)十二、订货须知 (11)一、概述………………………………………………………………………………1.产品用途GW4-252 (W)Ⅲ型双柱水平旋转单断口式户外三相高压交流隔离开关，（以下简称GW4-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。
同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。
产品规格型号说明（举例说明）2.G W 4 - 252 D (W) / J 3150- 50 Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2010 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。
三相交流表说明书三相交流表—NHR-3300系列使⽤说明书⼀、产品介绍三相交流表—NHR-3300系列可外接电压、电流互感器的标准信号或直接接⼊电流5A、电压500V的交流信号，并通过专⽤DSP芯⽚定点处理，⾼速、⾼精度AD采集，多种接线⽅式可选，可同时测量三相交流电流、三相交流电压、三相有功功率、三相⽆功功率、三相视在功率、三相功率因数、⼯频周波、谐波、三相有功电能、三相⽆功电能和三相总电能，并在型号上对每个功能做了明确的细分。
输出功能可选模拟量输出、通讯输出和累积脉冲输出功能，配备RS232/485通讯接⼝，⽀持标准MODBUS RTU通讯协议，可组⽹实现数据的集中管理；可带⽋压和过载事件报警和故障事件记录功能。
本产品采⽤⼯业级元器件，所有与外界的连接都做了电⽓隔离，内置抗雷击保护电路和电源滤波器。
可靠的端⼦输⼊，接线端⼦采⽤国外进⼝插拔式端⼦，具备⾼耐压和过流等级的特点。
专业的EMC设计，对装置输⼊电源、模拟和数字电源进⾏实时的监测，保证了其运⾏的可靠性。
科学的⾃诊断功能，可通过显⽰代码表明产品的故障。
产品⼴泛应⽤于分布式电⼒监控系统、变电站综合⾃动化系统、⽆⼈值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇⾃动化系统的数据采集。
⼆、技术参数12）显⽰窗在正常测试状态下，显⽰测试数据；在参数设置状态下，第⼀屏显⽰⼀级菜单，第⼆屏显⽰⼆级菜单，第三屏显⽰设定参数值四、参数设置4.1主菜单显⽰总揽说明，流程见下图：备注：a）在参数设置状态下，如果连续10分钟⽆操作，系统⾃动退出到初始界⾯。
b）参数设置过程中，Code必须正确输⼊；否则，不能设置参数。
c ）在每个显⽰画⾯下按键都可返回到编程设置画⾯。
d ）在“⼆级菜单”中按键可对每个参数进⾏设置，设置数值在第三屏显⽰e ）在“⼆级菜单”参数修改后，按键返回到“⼀级菜单”时提⽰保存参数，“y”保存，“n”不保存。
设置编程密码⽉显⽰⽇显⽰时显⽰分显⽰秒显⽰电压下限报警⽆功脉冲常数变送输出选择及量程变送输出下限电流选择注1：其它报警参数（见4.1流程图）中出现的各种报警形式与电压上下限设置项相同，继电器报警输出对应的是测试数据与显⽰数据不同，请参照公式：显⽰数据=测试数据*倍率注2：其它⼩数位数设置参数（见4.1流程图）中出现的各种⼩数形式与电压⼩数位数设置相同注3：各线制合计参数计算⽅法如下：注4：在设置参数时，最后⼀位数字增加到9后，如需再往上增加数值，需按键进⾏操作。
