地面防喷器控制装置使用手册上海神开石油化工设备目录1. 概述-----------------------------------------------------------------------------------------12. 型号-----------------------------------------------------------------------------------------13. 主要技术参数------------------------------------------------------------------------------ 14. 结构及特点--------------------------------------------------------------------------------- 2 4.1 远程控制台--------------------------------------------------------------------------------- 3 4.2 司钻控制台--------------------------------------------------------------------------------- 3 4.3 空气管缆------------------------------------------------------------------------------------ 34.4 液压管线------------------------------------------------------------------------------------ 45.工作原理及使用说明--------------------------------------------------------------------- 4 5.1 电动油泵的启、停控制------------------------------------------------------------------ 4 5.2 液压系统控制原理------------------------------------------------------------------------ 55.3 气动油泵的控制--------------------------------------------------------------------------- 76.安装与试运转------------------------------------------------------------------------------ 10 6.1 安装------------------------------------------------------------------------------------------ 106.2 试运转--------------------------------------------------------------------------------------- 117. 使用、维护与润滑------------------------------------------------------------------------ 13 7.1 使用须知------------------------------------------------------------------------------------ 13 7.2 维护保养------------------------------------------------------------------------------------ 147.3 润滑须知------------------------------------------------------------------------------------ 148. 故障与排除--------------------------------------------------------------------------------- 159. 订货须知------------------------------------------------------------------------------------ 16 附录A 常用公英制计量单位换算-------------------------------------------------------- 17 附录B 防喷器液压系统推荐用液压油-------------------------------------------------- 18 附录C FKQ型地面防喷器控制装置零配件图册---------------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。
学习任务三 FKQ8006F型控制系统的安装与使用能力目标：能正确认识FKQ8006F型控制系统的组成与结构；能完成FKQ8006F型控制系统的安装；能分析判断FKQ8006F型控制系统的常见故障；能排除一般的FKQ8006F型控制系统故障。
知识内容：控制系统的类型控制系统的工作原理与使用维护控制系统的主要部件及其使用注意事项•防喷器控制系统的主要功能是事先储备好足够数量和压力的液压油，需要时扳动换向阀通过液压管排将其送入防喷器油缸，推动防喷器活塞，实现井口开关控制。
•组成：远程控制台、司钻控制台、空气管缆、液压管线组成一、控制系统的类型•按控制防喷器开关的控制阀的先导控制方式，可将控制装置分为：液控液型气控液型电控液型根据换向阀先导方式分一、控制系统的类型1.“液控液”型利用司钻控制台上的液压换向阀，将控制油液经管路输送到远程控制台上，使控制防喷器开关的控制阀换向，将蓄能器的高压油输入液缸，开关防喷器。
2.“气控液”型用司钻控制台上的气阀，将压缩空气经气缆输送到远程控制台上，使控制防喷器开关的控制阀换向，将蓄能器高压油输入液缸，开关防喷器。
一、控制系统的类型3.“电控液”型用电操纵换向阀换向而控制防喷器的开关以上三种控制类型，以“气控液”较为先进。
这是因为：（1）气比油经济、迅速和安全；（2）气比电安全；（3）台上无高压、不污染；（4）司钻台与远控台采用气缆连接，安装维修简便一、控制系统的类型•控制装置型号表示据石油天燃气工业技术标准SY5053-84的规定FK控制对象数量(用数字表示)蓄能器组公称总容积，L；用数字表示先导控制方式（无先导则空白）Q--气控；Y--液控；D--电控防喷器液压控制系统名称一、控制系统的类型例：FKQ4805A表示气控液型，蓄能器公称总容积为480L、5个控制对象，经第一次改进后的地面防喷器控制装置二、控制系统的工作原理与使用维护二、控制系统的工作原理与使用维护•液压油通过泵储能器中储存起来。
地面防喷器控制装置使用手册上海神开石油化工设备有限公司目录1. 概述-----------------------------------------------------------------------------------------12. 型号-----------------------------------------------------------------------------------------13. 主要技术参数------------------------------------------------------------------------------ 14. 结构及特点--------------------------------------------------------------------------------- 2 4.1 远程控制台--------------------------------------------------------------------------------- 3 4.2 司钻控制台--------------------------------------------------------------------------------- 3 4.3 空气管缆------------------------------------------------------------------------------------ 34.4 液压管线------------------------------------------------------------------------------------ 45.工作原理及使用说明--------------------------------------------------------------------- 4 5.1 电动油泵的启、停控制------------------------------------------------------------------ 4 5.2 液压系统控制原理------------------------------------------------------------------------ 55.3 气动油泵的控制--------------------------------------------------------------------------- 76.安装与试运转------------------------------------------------------------------------------ 10 6.1 安装------------------------------------------------------------------------------------------ 106.2 试运转--------------------------------------------------------------------------------------- 117. 使用、维护与润滑------------------------------------------------------------------------ 13 7.1 使用须知------------------------------------------------------------------------------------ 13 7.2 维护保养------------------------------------------------------------------------------------ 147.3 润滑须知------------------------------------------------------------------------------------ 148. 故障与排除--------------------------------------------------------------------------------- 159. 订货须知------------------------------------------------------------------------------------ 16 附录A 常用公英制计量单位换算-------------------------------------------------------- 17 附录B 防喷器液压系统推荐用液压油-------------------------------------------------- 18 附录C FKQ型地面防喷器控制装置零配件图册---------------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。
FKQ系列地面防喷器控制装置使用手册要点一、产品简介FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的装置，可控制井口油气喷出，避免造成火灾、爆炸等危险事件。
该装置适用于油气井、注水井等各类井口，可在现场配备多个防喷器使用。
二、产品特点•FKQ系列地面防喷器控制装置具有高效、安全、可靠等特点。
•该装置采用气体膜控液压电控系统，实现了液压电控一体化，提高了控制效率。
•装置通过现场手动操控和自动控制两种方式，可实现对井口防喷器的开关、升降控制，方便操作。
•装置具有防喷器故障自动识别和报警功能，保障现场人员安全。
三、操作步骤1. 准备工作•确认装置接通电源并处于正常工作状态。
•根据现场情况选择要使用的防喷器，并将其安装在井口。
2. 手动控制操作•按下手动操作按钮，手柄即可伸出，将手柄拿起并选择相应的功能。
•操作手柄使防喷器升降、开关。
•操作完成后，将手柄放回操作面板，并按下手动操作按钮，手柄缩回。
3. 自动控制操作•按下自动操作按钮，控制面板将进入自动控制状态。
•调节面板上的手动控制阀门，设定好相应防喷器的升降和开关时间。
•操作完成后，按下自动操作按钮，控制面板将自动控制防喷器升降和开关。
四、故障排除•如果出现控制面板无法开启的情况，可以检查电源开关是否处于开启状态，确认电源是否正常连接。
•如果防喷器无法控制，可以检查防喷器是否正确安装并连接，确认液压管路是否正常。
•如果出现其他故障，请及时联系厂家进行处理。
五、注意事项•使用前应认真阅读使用手册，熟悉装置的使用方法和特点。
•操作时应经过专业培训人员的指导或操作，确保安全。
•不得随意更改装置结构或参数。
•定期对装置进行维护保养，保持设备的良好状态。
六、总结FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的关键设备，可为现场工作人员带来高效、安全的操作体验。
使用时应根据操作手册的要求，采取正确的操作方法，保障现场工作人员的安全。
地面防喷器控制装置使用说明书1．概述地面防喷器控制装置（以下简称控制装置）是控制井口防喷器组以及液动节流阀、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。
正确的使用和维护保养对控制装置是非常重要的。
本使用手册没有对控制装置的修理和报废做出规定，但这并不意味着控制装置可以无限期的使用。
使用者和维修人员应当对控制装置是否需要维修、大修或报废做出适宜的判断。
2．型号说明：地面防喷器控制装置型号表示方法如下（以FKQ3204B为例）：FK: 地面防喷器控制装置产品代号Q: 遥控型式（Q为气控液型、空位时无遥控）320: 蓄能器总容积（此例为320L）4: 控制对象数为（此例为4个）B: 结构改进次数（第二次改进）3．主要技术参数：系统公称压力：21 MPa 3000 psi系统最高工作压力：34.5MPa 5000psi系统调压范围：0～14 MPa 0～2000 psi蓄能器充氮压力：7±0.7 MPa 1000±100 psi压力控制器调定范围：19～21 MPa 2700～3000 psi液气开关调定范围：17.5～21MPa 2500～3000 psi气源压力：0.65～0.8 MPa 93～115 psi电源：380±19 V／50Hz环境温度：-13~40℃注意：超过上述技术指标时需要特殊订货。
4. 结构及特点FKQ系列地面防喷器控制装置主要由以下部件组成：远程控制台（一般配有保护房）司钻控制台空气管缆液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）FK系列地面防喷器控制装置主要由以下部件组成：远程控制台（一般配有保护房）液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）根据顾客要求，部分型号产品可增加以下功能：报警装置氮气备用系统压力补偿装置地面防喷器控制装置的布置与连接如图一所示。
注意：地面防喷器控制装置的组成根据顾客订货范围会有变化。
防喷器控制装置招标编号：2015WZCGZX-ZB1464 FK125-2型地面防喷器远程控制装置技术要求1、制造执行标准：API Spec 16D-2004 《钻井控制设备的控制系统》API Spec 16E 《井控设备控制系统设计的推荐做法》GB3836-2000 《爆炸性气体环境用电气设备》SY/T5053.2-2007 《钻井井口控制设备及分流设备控制系统规范》SY/T5308-87 《石油钻采机械产品用涂漆通用技术条件》2、FK125-2地面防喷器控制装置技术要求2.1技术参数：型号： FK125-2控制对象： 2个系统公称压力： 21Mpa系统调压范围： 0～14Mpa蓄能器充氮压力： 7±0.7Mpa压力控制器调压范围： 18.9～21Mpa液气开关调定范围： 18.9～21Mpa气源压力： 0.65～0.8Mpa电源： 380V±19V/50Hz环境温度： -20～50℃表盘：公英制刻度标牌：中英文电机、配电箱：防爆，电机15Kw2.2包括以下在油田上安装的主要部件和重载钢结构撬装底座：2.3一个有效容积不低于350升的油箱，装有1个泄油口，排气孔，内置隔板，油标，以及4个观察孔。
2.4五个25升，公称压力31.5MPa装有预充氮气胶囊的蓄能器。
每只蓄能器下安装一只高压截止阀和卸荷阀，可单独卸荷，蓄能器预充氮气。
2.5一个电动三缸泵，配有压力控制器和溢流阀，在21MPa（3000PSI）的输出压力下，泵的输出量为18L/min。
1个15Kw的防爆电机2.6一个手动泵，排量≥11mL/冲，工作压力为21MPa。
2.7一组控制管汇，由以下主要部件构成：1）2个手动3位4通转阀，用于控制：半封闸板防喷器的开和关；备用阀的开和关。
2) 2个100mmOD压力表用于显示：范围在0～40MPa（0～5800PSI）的蓄能器压力范围在0～40MPa（0～5800PSI）的管汇压力3) 一个用来调节管汇压力的手动调压阀。

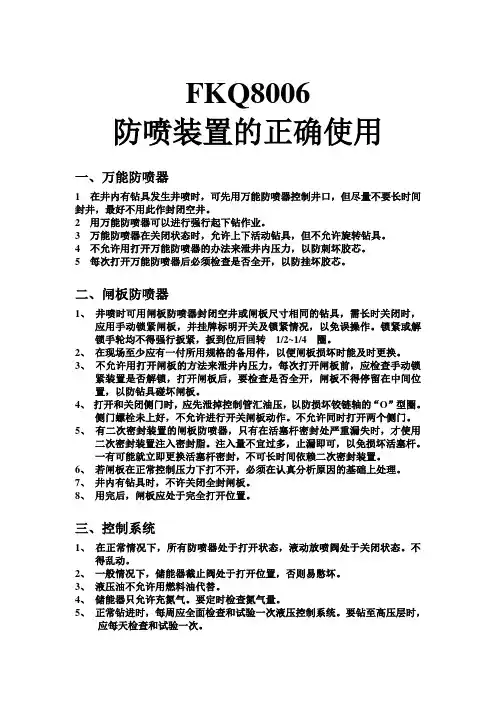

FKQ8006防喷装置的正确使用一、万能防喷器1 在井内有钻具发生井喷时，可先用万能防喷器控制井口，但尽量不要长时间封井，最好不用此作封闭空井。
2 用万能防喷器可以进行强行起下钻作业。
3 万能防喷器在关闭状态时，允许上下活动钻具，但不允许旋转钻具。
4 不允许用打开万能防喷器的办法来泄井内压力，以防刺坏胶芯。
5每次打开万能防喷器后必须检查是否全开，以防挂坏胶芯。
二、闸板防喷器1、井喷时可用闸板防喷器封闭空井或闸板尺寸相同的钻具，需长时关闭时，应用手动锁紧闸板，并挂牌标明开关及锁紧情况，以免误操作。
锁紧或解锁手轮均不得强行扳紧，扳到位后回转1/2~1/4 圈。
2、在现场至少应有一付所用规格的备用件，以便闸板损坏时能及时更换。
3、不允许用打开闸板的方法来泄井内压力，每次打开闸板前，应检查手动锁紧装置是否解锁，打开闸板后，要检查是否全开，闸板不得停留在中间位置，以防钻具碰坏闸板。
4、打开和关闭侧门时，应先泄掉控制管汇油压，以防损坏铰链轴的“O”型圈。
侧门螺栓未上好，不允许进行开关闸板动作。
不允许同时打开两个侧门。
5、有二次密封装置的闸板防喷器，只有在活塞杆密封处严重漏失时，才使用二次密封装置注入密封脂。
注入量不宜过多，止漏即可，以免损坏活塞杆。
一有可能就立即更换活塞杆密封，不可长时间依赖二次密封装置。
6、若闸板在正常控制压力下打不开，必须在认真分析原因的基础上处理。
7、井内有钻具时，不许关闭全封闸板。
8、用完后，闸板应处于完全打开位置。
三、控制系统1、在正常情况下，所有防喷器处于打开状态，液动放喷阀处于关闭状态。
不得乱动。
2、一般情况下，储能器截止阀处于打开位置，否则易憋坏。
3、液压油不允许用燃料油代替。
4、储能器只允许充氮气。
要定时检查氮气量。
5、正常钻进时，每周应全面检查和试验一次液压控制系统。
要钻至高压层时，应每天检查和试验一次。
四、井控装置的维护保养1、万能防喷器壳体的顶盖内表面、活塞支撑面、胶芯、连接螺纹、螺栓、爪块等要用防水黄油润滑。
地面防喷器控制装置使用手册上海神开石油化工设备有限公司目录1. 概述----------------------------------------------------------------- 12. 型号----------------------------------------------------------------- 13. 主要技术参数--------------------------------------------------------- 14. 结构及特点----------------------------------------------------------- 2 4.1 远程控制台----------------------------------------------------------- 3 4.2 司钻控制台----------------------------------------------------------- 3 4.3 空气管缆------------------------------------------------------------- 34.4 液压管线------------------------------------------------------------- 45. 工作原理及使用说明--------------------------------------------------- 4 5.1 电动油泵的启、停控制------------------------------------------------- 4 5.2 液压系统控制原理----------------------------------------------------- 55.3 气动油泵的控制------------------------------------------------------- 76. 安装与试运转--------------------------------------------------------- 10 6.1 安装----------------------------------------------------------------- 106.2 试运转--------------------------------------------------------------- 117. 使用、维护与润滑----------------------------------------------------- 13 7.1 使用须知------------------------------------------------------------- 13 7.2 维护保养------------------------------------------------------------- 147.3 润滑须知------------------------------------------------------------- 148. 故障与排除----------------------------------------------------------- 159. 订货须知------------------------------------------------------------- 16附录A 常用公英制计量单位换算-------------------------------------------- 17附录B 防喷器液压系统推荐用液压油---------------------------------------- 18附录C FKQ 型地面防喷器控制装置零配件图册------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井 阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。
正确的使用和维护保养 对液控装置是非常重要的。
我厂生产的液控装置，按控制型式分为两种。
一种是气控液型，配有司钻控制台， 可以在司钻控制台上遥控操作液控装置，达到开关防喷器的目的，一般用于钻井作业。
另一种是直接手动操作，适用于钻井或修井作业。
2. 型号说明：地面防喷器控制型号表示方法如下（以 FKQ640-6为例）：控制对象数为（此例为6个） 蓄能器总容积（此例为640 L ）3. 主要技术参数:系统公称压力： 21 Mpa 3000 psi 系统调压范围： 0~14 Mpa 0~2000 psi 畜能器充氮压力： 7± 0.7 Mpa 1000 ± 100psi压力控制器调定范围： 18.9~21 Mpa 2700~3000psi液气开关调定范围： 18.9~21 Mpa 2700~3000psi 气源压力：0.65~0.8 Mpa93~115psi电 源：380 ± 19V / 50Hz遥控型式（Q 为气控液型、 地面防喷器控制装置产品代号空位时无遥控）6403.1地面防喷器控制装置技术参数:3.2地面防喷器控制装置型号及配置表注： 1.上表中所列为我厂产品型号的基本配制，其中“•”为基本配制，为可选配制。
2. 表中可选配置并不意味着其可选的功能在每一种型号上都能实现，在签订合同时需协商确定。
3. 保护房宽度为2438m m。
4. 表列内容为基本配置，也可按顾客特殊要求设计制造。
4. 结构及特点FKQ系列地面防喷器控制装置主要由以下部件组成;1. 远程控制台（一般配有保护房）2. 司钻控制台3. 空气管缆4. 液压管线（包括软管线或者管排架等管线）地面防喷器控制装置的连接如图一所示。
司钻控制令气翘图一、地面防喷器控制装置组成与连接4.1远程控制台远程控制台由油箱、泵组、蓄能器组、管汇、各种阀件、仪表及电控箱等组成。
远程控制台的主要功能是由泵组产生高压控制液，并储存在蓄能器组中。
当需要开、关防喷器时，来自蓄能器的高压控制液通过管汇的三位四通转阀被分配到各个控制对象（防喷器）中。
远程控制台的特点是：1配有两套独立的动力源。
FKQ系列配有电动油泵和气动油泵，即使在断电的情况下，亦可保证系统正常工作。
2•蓄能器组有足够的高压液体储备，用以实现防喷器的开、关。
蓄能器组系统共分成四组，当一个或一组蓄能器失效时，其容量损失不大于总容量的25%，并且每组管线上装有压力源隔离阀和泄压阀，泄压阀设有泄压管线，可将压力也排出瓶外。
3•电动油泵和气动油泵均带有自动启动、停止的控制装置。
在正常工作中即使自动控制装置失灵，溢流阀可以迅速溢流，保证系统安全。
4•每个防喷器的开、关动作均由相应的三位四通转阀控制，FKQ系列液控装置既可直接用手动换向，又可气动遥控换向。
4.2司钻控制台FKQ系列控制装置可以配有司钻控制台。
司钻控制台通常安装在钻台上，使司钻能够很方便地对防喷器实现遥控。
司钻控制台特点：1 •工作介质为压缩空气，保证操作安全。
2 •各气转阀的阀芯机能均为丫型，并能自动复位，在任何情况下都不影响在远程控制台上对防喷器组进行遥控操作。
3 .具有操作记亿功能。
每个三位四通气转阀分别与一个显示气缸相接，当操作转阀到“开”位或“关”位时，显示窗口便同时出现“开”字或“关”字，气转阀手柄复位后，显示标牌仍保持不变，使操作人员能了解前一次操作的状态。
4.为确保对防喷器组的操作可靠无误，司钻控制台的转阀均采用二级操作的方式，即首先要扳动气源转阀，接通气源，同时扳动控制气转阀，才能使相应的控制对象动作。
4.3 空气管缆空气管缆用以连接远程控制台与司钻控制台之间的气路。
气管缆由护套及多根管芯组成，两端装有连接法兰，分别与远程控制台和司钻控制台相连，其间用橡胶密封圈密封。
4.4 液压管线一般情况下，远程控制台与井口防喷器组之间的距离为40m需要用一组液压管线将它们连接起来。
连接方式有硬管线连接和软管线连接。
硬管线包括管排架、活动管线等。
使用硬管线连接，具有安全、可靠等优点，缺点是安装布置不方便。
软管线连接具有简单、方便等优点，但使用中应注意其安全性。
根据现场情况，也可以软、硬管线混合使用，充分发挥其各自的优点。
管排架是为保护高压控制液管线而特别设计的。
每节管排架中装有控制对象数X 2根高压油管，用以将远程控制台与防喷器组连接起来。
管排架之间的油管用快速接头相连，可锤击上紧，非常方便。
在管排架两端备有挡板，以保护快速接头搬运时不受损坏。
活动管线可与防喷器本体连接，也可以用在远程控制台出口和管排架相连。
软管线的两端一般为自封式的快速接头，代替管排架、闭合弯管等硬管线，实现控制装置与防喷器的连接。
所有管线两端的连接螺纹均为1LP(石油管线管螺纹GB/T9253.2 T999),管线之间的连接一般采用快换活接头或者快速接头。
5. 工作原理及使用说明5.1电动油泵的启、停控制将远程控制台上电控箱(图二)的主令开关旋到“自动”位置，整个装置便处于自动控制状态。
此时，如果系统压力低于18.9Mpa (2700psi),压力控制器将自动启动电动油泵。
压力油经单向阀向蓄能器组供油(在此之前必须打开蓄能器组的隔离阀)。
当系统压力达到21Mpa (3000psi)时，压力控制器自动切断电源，使电动油泵停止供油。
当系统压力降至18.9Mpa (2700psi)时，电动油泵会自动重新启动工作。
系统处于“自动”状态时，压力控制器使蓄能器组的压力始终保持在18.9~21Mpa, (2700-3000psi)，随时可供防喷器开启或关闭。
图二、地面防喷器控制装置（电控箱）电气原理图将主令开关旋至“手动”位置时，不管系统压力如何，电动油泵将会立即启动工作。
系统压力升到21MPa（3000psi）时，应当将主令开关旋到“停止”位置。
注意：主令开关在“手动”位置时，电动油泵不会自动停止，操作者应注意观察系统压力，在需要时将开关扳回到“停止”位置，停止电动油泵。
5.2 液压系统控制原理地面防喷器控制装置液压原理见附图。
储存在蓄能器组中的压力油通过蓄能器隔离阀（高压球阀）、滤油器，再经减压溢流阀减压后，进入控制管汇，至咯三位四通转阀进油口。
同时来自蓄能器组的压力油经滤油器，进入控制环形防喷器的减压溢流阀，减压后专供环形防喷器使用。
只需推动相应的三位四通转阀手柄，便可迅速实现“开”、“关”防喷器的动作。
三位四通转阀的换向也可通过司钻控制台遥控完成。
