2012 防喷器控制装置中文说明书

地面防喷器控制装置HSE手册目录1.概述 (1)2.现场安全工作规程 (1)3.电气安全 (1)4.组装、维修和调试注意事项 (2)5.操作注意事项 (3)6.安装运输注意事项 (4)1.概述地面防喷器控制装置是机电液一体化的设备，并具有高压气体、高压液体等危险介质。

在使用、调试、维修等过程中如有非正常操作，将导致严重的人身伤害和设备损坏，带来不可预期的严重后果。

与地面防喷器控制装置安装、调试、操作、维护等有关的人员，应当经过适当的培训，具有相应的资格，并仔细阅读本手册以及相关的操作手册。

2.现场安全工作规程安全是现场工作的第一要素，所有在现场工作的人员都应该特别注意和重视。

人员的安全是最重要的。

不论进行任何作业都应该把人员安全放在第一位。

1)上班人员必须整齐穿戴劳动保护用品，包括：手套、护目镜、工作鞋等。

2)对设备进行维护和保养时，首先应该将设备停止运转，完全停稳后才可以开始工作。

3)拆卸液压回路时，为防止残留的压力对人员造成伤害，应该首先慢慢卸完压力后（观察各压力表应归零）才可以开始工作，避免带压工作对人和设备的伤害。

4)机械部分有弹簧结构的部件，拆卸时也应该注意先将弹簧的力量释放，然后才可以开始工作。

5)吊装设备必须使用符合标准的吊装设备和专用绳套索具，挂牢、吊平。

遇有6级以上大风时，严禁进行露天起重吊装，起吊整机时只能用底座处的吊耳，保护房上端的吊环不得起吊整机。

6)不论进行什么操作，都要先做好安全规划，尽可能将各种意外情况都设想到，想好各种应对措施，防止各种意外发生 。

7)登高（如在保护房顶上）作业时，梯子必须检查，如发现损坏，不合安全规定应立即停止使用。

工作时需要有人在地面监护。

8)防喷器控制装置与防喷器之间连接的液压、电及气管线均不得通过车辆或压盖重物，防止管线损坏，造成液体外泄，污染环境和无法控制防喷器的动作。

9)如有报警装置时，远程控制台和司钻控制台之间的报警电缆线上不得通过车辆，防止压坏，造成短路，或发生触电事故。

地面防喷器控制装置使用手册上海神开石油化工设备有限公司目录1. 概述-----------------------------------------------------------------------------------------12. 型号-----------------------------------------------------------------------------------------13. 主要技术参数------------------------------------------------------------------------------ 14. 结构及特点--------------------------------------------------------------------------------- 2 4.1 远程控制台--------------------------------------------------------------------------------- 3 4.2 司钻控制台--------------------------------------------------------------------------------- 3 4.3 空气管缆------------------------------------------------------------------------------------ 34.4 液压管线------------------------------------------------------------------------------------ 45.工作原理及使用说明--------------------------------------------------------------------- 4 5.1 电动油泵的启、停控制------------------------------------------------------------------ 4 5.2 液压系统控制原理------------------------------------------------------------------------ 55.3 气动油泵的控制--------------------------------------------------------------------------- 76.安装与试运转------------------------------------------------------------------------------ 10 6.1 安装------------------------------------------------------------------------------------------ 106.2 试运转--------------------------------------------------------------------------------------- 117. 使用、维护与润滑------------------------------------------------------------------------ 13 7.1 使用须知------------------------------------------------------------------------------------ 13 7.2 维护保养------------------------------------------------------------------------------------ 147.3 润滑须知------------------------------------------------------------------------------------ 148. 故障与排除--------------------------------------------------------------------------------- 159. 订货须知------------------------------------------------------------------------------------ 16 附录A 常用公英制计量单位换算-------------------------------------------------------- 17 附录B 防喷器液压系统推荐用液压油-------------------------------------------------- 18 附录C FKQ型地面防喷器控制装置零配件图册---------------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。

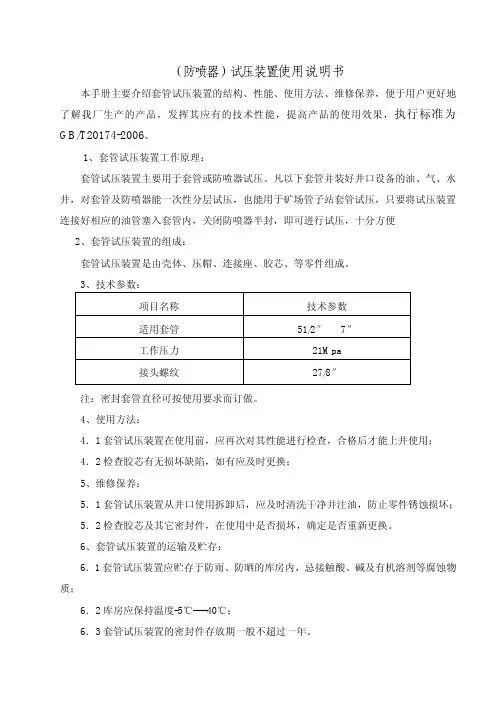

（防喷器）试压装置使用说明书
本手册主要介绍套管试压装置的结构、性能、使用方法、维修保养，便于用户更好地了解我厂生产的产品，发挥其应有的技术性能，提高产品的使用效果，执行标准为GB/T20174-2006。

1、套管试压装置工作原理：
套管试压装置主要用于套管或防喷器试压。

凡以下套管并装好井口设备的油、气、水井，对套管及防喷器能一次性分层试压，也能用于矿场管子站套管试压，只要将试压装置连接好相应的油管塞入套管内，关闭防喷器半封，即可进行试压，十分方便
2、套管试压装置的组成：
套管试压装置是由壳体、压帽、连接座、胶芯、等零件组成。

3、技术参数：
项目名称技术参数
适用套管51/2″7″
工作压力21Mpa
接头螺纹27/8″
注：密封套管直径可按使用要求而订做。

4、使用方法：
4．1套管试压装置在使用前，应再次对其性能进行检查，合格后才能上井使用；
4．2检查胶芯有无损坏缺陷，如有应及时更换；
5、维修保养：
5．1套管试压装置从井口使用拆卸后，应及时清洗干净并注油，防止零件锈蚀损坏；
5．2检查胶芯及其它密封件，在使用中是否损坏，确定是否重新更换。

6、套管试压装置的运输及贮存：
6．1套管试压装置应贮存于防雨、防晒的库房内，忌接触酸、碱及有机溶剂等腐蚀物质；
6．2库房应保持温度-5℃----40℃；
6．3套管试压装置的密封件存放期一般不超过一年。

3。

地面防喷器控制装置使用手册上海神开石油化工设备有限公司目录1. 概述----------------------------------------------------------------- 12. 型号----------------------------------------------------------------- 13. 主要技术参数--------------------------------------------------------- 14. 结构及特点----------------------------------------------------------- 2 4.1 远程控制台----------------------------------------------------------- 3 4.2 司钻控制台----------------------------------------------------------- 3 4.3 空气管缆------------------------------------------------------------- 34.4 液压管线------------------------------------------------------------- 45. 工作原理及使用说明--------------------------------------------------- 4 5.1 电动油泵的启、停控制------------------------------------------------- 4 5.2 液压系统控制原理----------------------------------------------------- 55.3 气动油泵的控制------------------------------------------------------- 76. 安装与试运转--------------------------------------------------------- 10 6.1 安装----------------------------------------------------------------- 106.2 试运转--------------------------------------------------------------- 117. 使用、维护与润滑----------------------------------------------------- 13 7.1 使用须知------------------------------------------------------------- 13 7.2 维护保养------------------------------------------------------------- 147.3 润滑须知------------------------------------------------------------- 148. 故障与排除----------------------------------------------------------- 159. 订货须知------------------------------------------------------------- 16附录A 常用公英制计量单位换算-------------------------------------------- 17附录B 防喷器液压系统推荐用液压油---------------------------------------- 18附录C FKQ 型地面防喷器控制装置零配件图册------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井 阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。

FKQ系列地面防喷器控制装置使用手册要点一、产品简介FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的装置，可控制井口油气喷出，避免造成火灾、爆炸等危险事件。

该装置适用于油气井、注水井等各类井口，可在现场配备多个防喷器使用。

二、产品特点•FKQ系列地面防喷器控制装置具有高效、安全、可靠等特点。

•该装置采用气体膜控液压电控系统，实现了液压电控一体化，提高了控制效率。

•装置通过现场手动操控和自动控制两种方式，可实现对井口防喷器的开关、升降控制，方便操作。

•装置具有防喷器故障自动识别和报警功能，保障现场人员安全。

三、操作步骤1. 准备工作•确认装置接通电源并处于正常工作状态。

•根据现场情况选择要使用的防喷器，并将其安装在井口。

2. 手动控制操作•按下手动操作按钮，手柄即可伸出，将手柄拿起并选择相应的功能。

•操作手柄使防喷器升降、开关。

•操作完成后，将手柄放回操作面板，并按下手动操作按钮，手柄缩回。

3. 自动控制操作•按下自动操作按钮，控制面板将进入自动控制状态。

•调节面板上的手动控制阀门，设定好相应防喷器的升降和开关时间。

•操作完成后，按下自动操作按钮，控制面板将自动控制防喷器升降和开关。

四、故障排除•如果出现控制面板无法开启的情况，可以检查电源开关是否处于开启状态，确认电源是否正常连接。

•如果防喷器无法控制，可以检查防喷器是否正确安装并连接，确认液压管路是否正常。

•如果出现其他故障，请及时联系厂家进行处理。

五、注意事项•使用前应认真阅读使用手册，熟悉装置的使用方法和特点。

•操作时应经过专业培训人员的指导或操作，确保安全。

•不得随意更改装置结构或参数。

•定期对装置进行维护保养，保持设备的良好状态。

六、总结FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的关键设备，可为现场工作人员带来高效、安全的操作体验。

使用时应根据操作手册的要求，采取正确的操作方法，保障现场工作人员的安全。

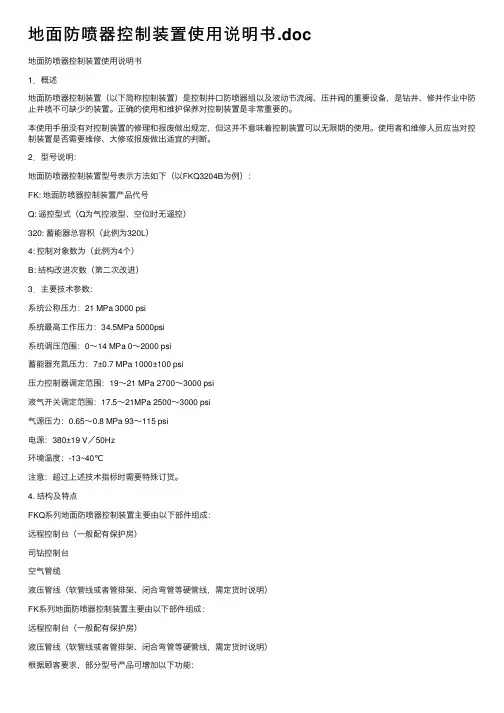

地⾯防喷器控制装置使⽤说明书.doc地⾯防喷器控制装置使⽤说明书1．概述地⾯防喷器控制装置（以下简称控制装置）是控制井⼝防喷器组以及液动节流阀、压井阀的重要设备，是钻井、修井作业中防⽌井喷不可缺少的装置。

正确的使⽤和维护保养对控制装置是⾮常重要的。

本使⽤⼿册没有对控制装置的修理和报废做出规定，但这并不意味着控制装置可以⽆限期的使⽤。

使⽤者和维修⼈员应当对控制装置是否需要维修、⼤修或报废做出适宜的判断。

2．型号说明：地⾯防喷器控制装置型号表⽰⽅法如下（以FKQ3204B为例）：FK: 地⾯防喷器控制装置产品代号Q: 遥控型式（Q为⽓控液型、空位时⽆遥控）320: 蓄能器总容积（此例为320L）4: 控制对象数为（此例为4个）B: 结构改进次数（第⼆次改进）3．主要技术参数：系统公称压⼒：21 MPa 3000 psi系统最⾼⼯作压⼒：34.5MPa 5000psi系统调压范围：0～14 MPa 0～2000 psi蓄能器充氮压⼒：7±0.7 MPa 1000±100 psi压⼒控制器调定范围：19～21 MPa 2700～3000 psi液⽓开关调定范围：17.5～21MPa 2500～3000 psi⽓源压⼒：0.65～0.8 MPa 93～115 psi电源：380±19 V／50Hz环境温度：-13~40℃注意：超过上述技术指标时需要特殊订货。

4. 结构及特点FKQ系列地⾯防喷器控制装置主要由以下部件组成：远程控制台（⼀般配有保护房）司钻控制台空⽓管缆液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）FK系列地⾯防喷器控制装置主要由以下部件组成：远程控制台（⼀般配有保护房）液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）根据顾客要求，部分型号产品可增加以下功能：报警装置氮⽓备⽤系统压⼒补偿装置地⾯防喷器控制装置的布置与连接如图⼀所⽰。

注意：地⾯防喷器控制装置的组成根据顾客订货范围会有变化。

闸板防喷器必备使用手册(此文档为word格式，下载后您可任意编辑修改！)1.1型号说明：F Z改进序例号：E、F、G…主通径连接法兰联接形式:A—上、下法兰B—上栽丝，下法兰C—上法兰、下栽丝D—上、下栽丝，省略Y1表示轴向液压锁紧，Y2表示径向液压锁紧手动锁紧省略D表示承压件是锻件，铸钢件省略表示额定工作压力，如“70”表示为70MPa通径尺寸，如28表示通径为279.4mm (11″)闸板防喷器简称：“FZ”单闸板省略，双闸板“2”，三闸板“3”举例：适用产品： FZ35-35 2FZ35-35 FZ35-70 2FZ35-70型式S 型序号 1 2 3 4 5名称总成闸板螺钉闸板座胶芯螺钉闸板体数量 2 1 1 2 1规格零件编号27/8″DFZ1310.01G-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01G-01-00 GB70-76 M12×65 DFZ1310.01G-02 31/2″DFZ1310.01C-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01C-01-00 GB70-76 M12×65 DFZ1310.01C-02 41/2″DFZ1310.01B-00 DFZ1310.01A-04 DFZ1310.01A-02DFZ1310.01B-01-00 GB70-76 M12×65 DFZ1310.01B-02 5″DFZ1310.01A-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01A-01-00 GB70-76 M12×65 DFZ1310.01A-02 51/2″DFZ1310.01H-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01H-01-00 GB70-76 M12×65 DFZ1310.01H-02 7″DFZ1310.01D-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01D-01-00 GB70-76 M12×65 DFZ1310.01D-02 95/8″DFZ1310.01F-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01F-01-00 GB70-76 M12×65 DFZ1310.01F-02 全封DFZ1310.01E-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01E-01-00 GB70-76 M12×65 DFZ1310.01E-02 图1 闸板防喷器安装使用示意图2．闸板防喷器规格及主要技术参数（见表1）闸板防喷器主通径法兰连接形式及外形尺寸简图（见图2）图3 闸板防喷器零部件的组成5.1.1 S型闸板：图4 S型闸板表2 S型闸板闸板总成零件明细表3 S型闸板闸板总成零件明细适用产品： FZ28-35 2FZ28-35型式S 型序号 1 2 3 4 5名称总成闸板螺钉闸板座胶芯螺钉闸板体数量 2 1 1 2 1规格零件编号27/8″GB70-76 M12×6031/2″GB70-76 M12×6041/2″GB70-76 M12×605″GB70-76 M12×607″GB70-76 M12×60全封GB70-76 M12×60※※※※※※※※※※※5.1.2 HF 型闸板：图5 HF 型闸板表4 H F 型闸板闸板总成零件明细5.1.3 H 型闸板：图6 H 型闸板表5 H 型闸板闸板总成零件明细5.1.4 F 型闸板：图7 F 型闸板适用产品： FZ5414, 2 FZ5414 型式 H F 型序号 12 3名称总成顶部胶芯闸板体前部胶芯数量 2 1 1 规格零件编号5″ DFZ5414 . 47B-00 DFZ5414 . 47A . 03-00DFZ5414 . 47B-01 DFZ5414 . 47B 02-00133/8″DFZ5414 . 47C-00 DFZ5414 . 47A . 03-00 DFZ5414 . 47C-01 DFZ5414 . 47C . 02-00 . . . . . . 适用产品： FZ28-70 2FZ28-70 型式 H 型序号12345名称总成闸板螺钉闸板座闸板体顶部胶芯前部胶芯数量21111规格零件编号23/8″ 2FZ2870. 02A-00 2FZ2870. 02A-042FZ2870. 02A-032FZ2870. 02A-02 2FZ2870. 02A-05 2FZ2870. 02A . 01-00 27/8″ 2FZ2870. 02B-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02B-02 2FZ2870. 02A-05 2FZ2870. 02B . 01-00 31/2″ 2FZ2870. 02C-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02C-02 2FZ2870. 02A-05 2FZ2870. 02C . 01-00 41/2″ 2FZ2870. 02D-00 2FZ2870. 02A-04 2FZ2870. 02A-032FZ2870. 02D-02 2FZ2870. 02A-05 2FZ2870. 02D . 01-005″ 2FZ2870. 02E-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02E-02 2FZ2870. 02A-05 2FZ2870. 02E . 01-00 51/2″ 2FZ2870. 02F-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02F-02 2FZ2870. 02A-05 2FZ2870. 02F . 01-00 7″ 2FZ2870. 02G-002FZ2870. 02A-042FZ2870. 02A-032FZ2870. 02G-022FZ2870. 02A-052FZ2870. 02G . 01-00全封2FZ2870. 02H-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02H-02 2FZ2870. 02A-05 2FZ2870. 02H . 01-00 表6 F 型闸板闸板总成零件明细5.1.5 变径闸板5.1.6 剪切闸板:（见图8）图8 剪切闸板表7 剪切闸板零件明细表序号名称 SR3570零件号 SR2870零件号数量 1 上夹持器1 2 上胶芯 SR3570.02-00 SR2870.02-00 1 3 上闸板 1 4 剪切刀5 O 形密封圈 GB3452.1-82 28×2.65 GB3452.1-82 28×2.656 6 铜垫圈6 7 内六角螺钉SR3570-.07-00 SR2870.07-00 6 8 下胶芯SR3570.09-00 SR2870.09-00 1 9 下闸板1 10O 形密封圈GB3452.1-82 51.5×5.3GB3452.1-82 48.7×5.3611 下夹持器1 12 螺钉 SR3570.04-00 SR2870.04-00 6 13 档圈GB893.1-86 φ63GB893.1-86 φ6265.2闸板手动锁紧装置图9 闸板手动锁紧装置5.3 侧门密封装置表8 浮动密封零件表适用产品： FZ23-35型式 F 型序号1234名称总成压板胶芯闸板螺钉闸板座数量1131规格零件编号27/8″ F03-10A F03-09A F03-11A GB10-66 F03-10A-01 31/2″ F03-10B F03-09B F03-11B GB10-66 F03-10B-01 41/2″ F03-10C F03-09C F03-11C GB10-66 F03-10C-01 5″ F03-10D F03-09D F03-11D GB10-66 F03-10D-01 51/2″ F03-10E F03-09E F03-11E GB10-66 F03-10E-01 全封F03-38F03-37GB10-66F03-36图10 浮动密封装置5.4 液压自动锁紧装置：图7 轴向液压自动锁紧装置图11 轴向液压自动锁紧装置图12 径向液压自动锁紧装置5.5 活塞杆（闸板轴）密封结构，活塞杆二次密封装置表9 FZ35105, FZ3570闸板轴密封零件表（图13）图13 FZ35105, FZ3570闸板轴密封结构图14 二次密封装置适用产品：FZ351052FZ35105FZ28105 2FZ28105序号名称数量零件编号1 骨架 1 2FZ35105A.03-01 FZ2870X-08-12 2 顶密封圈 1 GB3452.1-82 487×7 FZ2870-D-02-07 3侧密封圈22FZ35105A.03-10序号名称数量零件编号1 螺塞2（4） 2 二次密封螺塞 2（4） 3 二次密封剂 2（4） EM-09-1 4 挡圈 2（4）5 盘根压环 2（4） 2FZ35105A.03-126 防尘圈 2（4） 2FZ35105A.03-117 唇型前密封圈 2（4） FZ2870X-08-198 唇型密封圈盖 4（8） FZ2870X-08-189 唇型后密封圈 2（4） FZ2870X-08-21 10 O 型密封圈 4（8）GB3452.1-82 150×3.55 11 O 型密封圈4（8）GB3452.1-82 136×3.55 12 盘根支承环 2（4）13 单向阀2（4）SFZ1310.32-00 14 轴套2（4）2FZ35105A.03-13 15带孔螺塞2（4）注：表中数量为单闸板防喷器的数量，括号内为双闸板防喷器的数量表10 闸板轴密封零件表（图15）序号名称数量FZ28352FZ2835FZ28702FZ2870FZ35352FZ3535FZ54142FZ5414零件编号1 螺塞2（4）2 丝堵2（4）3 二次密封剂2（4）EM-09-14 孔用挡圈2（4）挡圈120 挡圈1305 止推轴套2（4）6 W型密封圈14（28）7 压圈4（8）8 O型密封圈4（8）95×3.1 GB3452.1-82100×3.55105×3.19 O型密封圈4（8）110×3.1 GB3452.1-82112×3.55120×3.1 10 支承密封套2（4）2FZ2870.03-0313 单向阀…………14 轴套2（4）15 带孔螺塞2（4）注：表中数量为单闸板防喷器的数量，括号内为双闸板防喷器的数量。

目录概述 (1)第1部分地面防喷器控制装置的型号、功能及选型方法 (1)1．1型号表示方法 (1)1．2地面防喷器控制装置的组成与功能 (1)1．2．1远程控制台 (1)1．2．2司钻控制台 (2)1．2．3遥控管缆 (3)1．2．4联接管件（选购件） (4)1．3地面防喷器控制装置系列型号的配套及主要技术参数表（表1） (4)1．4地面防喷器控制装置选型要点 (4)1．6地面防喷器控制装置技术接口表 (6)第2部分安装、调试、维护、维修与保养 (6)2．1．2液压管连接（以高压软管和金属硬管组合为例）（见图1） (6)2．1．3备用液压源连接 (6)2．1．4遥控管缆连接 (7)2．1．5电源、气源连接 (7)2．2试运转 (7)2．2．1试运转前准备（可在后勤基地进行） (7)2．2．2试运转项目 (9)2．3．1使用司钻控制台操作控制 (11)2．3．2标称压力的密封试验 (12)2．4远程控制台正常工作的认定 (12)2．5远程控制台蓄能压力自然下降 (12)2．6远程控制台与司钻台压力显示值的误差 (12)2．7地面防喷器控制装置试运行、试控制常见故障及排除 (12)2．8日常检查、维护、保养 (15)2．9备用压力源的使用 (16)3．1工作原理 (17)3．1．1地面防喷器控制装置设计特点： (17)3．1．2地面防喷器控制装置气动液压原理图 (18)3．2主要元件 (21)3．2．1蓄能器 (21)3．2．2曲轴柱塞泵 (22)3．2．3气动液压泵： (24)3．2．4三位四通转阀 (28)3．2．5减压溢流阀 (30)3．2．6二位四通转阀（旁通阀） (37)3．2．7溢流阀 (38)3．2．7．1技术参数： (38)3．2．8液气开关 (39)3．2．9．4在气控司钻台上的作用 (42)3．2．10三位四通气滑阀 (42)3．2．10．1技术参数 (42)3．2．10．2结构如图所示(图13) (42)3．2．10．3工作原理 (42)3．2．10．4在气控司钻台上的作用 (43)3．2．11电机启、停控制装置——压力控制器（参见图14） (43)3．2．11．1压力控制器的作用 (43)3．2．11．4压力控制器的设定操作 (44)3．2．11．5电机启、停电控原理 (44)3．2．11．6日常维护及故障处理 (45)3．2．12直管架 (45)概述地面防喷器控制装置是控制液压防喷器、液动压井放喷阀开关动作的专用设备，是石油天然气钻井（或修井）过程防止井喷失控的不可缺少的装备。

地面防喷器控制装置使用说明书1．概述地面防喷器控制装置（以下简称控制装置）是控制井口防喷器组以及液动节流阀、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。

正确的使用和维护保养对控制装置是非常重要的。

本使用手册没有对控制装置的修理和报废做出规定，但这并不意味着控制装置可以无限期的使用。

使用者和维修人员应当对控制装置是否需要维修、大修或报废做出适宜的判断。

2．型号说明：地面防喷器控制装置型号表示方法如下（以FKQ3204B为例）：FK: 地面防喷器控制装置产品代号Q: 遥控型式（Q为气控液型、空位时无遥控）320: 蓄能器总容积（此例为320L）4: 控制对象数为（此例为4个）B: 结构改进次数（第二次改进）3．主要技术参数：系统公称压力：21 MPa 3000 psi系统最高工作压力：34.5MPa 5000psi系统调压范围：0～14 MPa 0～2000 psi蓄能器充氮压力：7±0.7 MPa 1000±100 psi压力控制器调定范围：19～21 MPa 2700～3000 psi液气开关调定范围：17.5～21MPa 2500～3000 psi气源压力：0.65～0.8 MPa 93～115 psi电源：380±19 V／50Hz环境温度：-13~40℃注意：超过上述技术指标时需要特殊订货。

4. 结构及特点FKQ系列地面防喷器控制装置主要由以下部件组成：远程控制台（一般配有保护房）司钻控制台空气管缆液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）FK系列地面防喷器控制装置主要由以下部件组成：远程控制台（一般配有保护房）液压管线（软管线或者管排架、闭合弯管等硬管线，需定货时说明）根据顾客要求，部分型号产品可增加以下功能：报警装置氮气备用系统压力补偿装置地面防喷器控制装置的布置与连接如图一所示。

注意：地面防喷器控制装置的组成根据顾客订货范围会有变化。

安全指南本手册包括应该遵守的注意事项，以保证人身安全，保护产品和所连接的设备免受损坏。

这些注意事项都使用符号明显警示，并根据严重程度使用下述文字分别说明：注意表示若不采取适当的预防措施，将可能造成死亡、严重的人身伤害或重大的财产损失。

注意引起你对产品的重要信息和处理产品或文件的特定部分的注意。

合格人员只有合格人员才允许安装和操作这一设备。

合格人员规定为具备一定现场井控工作经验，根据既定的安全惯例和标准对设备进行安装、试运行和操作的人员。

正确使用注意如下：注意本设备及其组件只能用于产品目录或技术说明书中阐述的应用，并且只能与神开公司认可或推荐的其他生产厂的装置或组件相连接。

本产品只有在正确的运输、贮存、组装和安装的情况下，按建议方式进行运行和维护，才能正确而安全地发挥其功能。

商标○R○R○R、、为神开公司的注册商标。

任何第三方为其自身目的使用与本手册中所及商标有关的其他名称，都将侵犯商标所有人的权益。

神开公司版权所有○c2009。

保留所有权利。

未经明确的书面授权，禁止复制、传递或使用本手册或其中的内容。

违者必究，保留所有权利包括专利权、实用新型或外观设计专有权。

上海神开石油化工装备股份有限公司郑重声明：我们已核对过，本手册的内容与所述产品相符。

但错误在所难免，不能保证完全的一致。

本手册中的内容将定期审查，并在下一版中进行修正。

欢迎提出改进意见。

神开公司版权所有○c2009，若有改动，恕不另行通知。

上海神开石油化工装备股份有限公司技术支持部客服热线：+86(21)64290467传真：+86(21)34030004英特网：邮编：201114使用手册环形防喷器S H A N G H A I S H E N K A I P E T R O L E U M&C H E M I C A L E Q U I P M E NT C O R P O R A T I O NL T D.出版日期：2009年6月介绍原理作用认证订货型号规格及主要参数1-11-11-11-11-21-21-2球形胶芯环形防喷器工作原理球形胶芯环形防喷器结构特点球形胶芯密封原理球形胶芯结构特点1-51-51-61-6锥形胶芯环形防喷器工作原理锥形胶芯环形防喷器结构特点锥形胶芯密封原理锥形胶芯结构特点1-71-71-81-8安装前的准备试压运转使用方法及注意事项1-91-91-9维护保养胶芯的更换零部件明细球形胶芯环形防喷器的修理更换锥形胶芯环形防喷器的修理更换环形防喷器装配常见故障处理方法1-101-101-111-171-171-181-181-1环形防喷器是井控装置的重要组成部分，主要用途是在钻井、修井、试油等作业中控制井口压力,有效地防止井喷事故发生,实现安全施工。

1．概述上海神开石油化工设备有限公司（原上海第一石油机械厂）是制造石油装备和工具的专业公司；自1974年起生产各类防喷器，历史悠久，产品开发和制造能力雄厚；产品质量检测和试验设备齐全。

生产的防喷器先后获得原国家经委、原机械工业部和中国石油天然气总公司颁发的“石油设备优秀科技成果奖”，“海上石油设备科技进步二等奖”，“防喷系统技术研究科学技术进步一等奖”。

目前我公司生产的防喷器组己形成能适应陆上和海上石油钻井平台使用需要的产品系列。

我公司具备完整的质量管理体系，产品设计、制造符合API Spec16A规范和国家标准，已取得API Spec Q1和ISO 9001质量认证证书并获得API Spec 16A产品会标使用许可证书。

1.1型号说明：改进序例号：E、F、G…主通径连接法兰联接形式:A—上、下法兰B—上栽丝，下法兰C—上法兰、下栽丝D—上、下栽丝，省略Y1表示轴向液压锁紧，Y2表示径向液压锁紧手动锁紧省略D表示承压件是锻件，铸钢件省略表示额定工作压力，如“70”表示为70MPa通径尺寸，如28表示通径为279.4mm (11″)闸板防喷器简称：“FZ”单闸板省略，双闸板“2”，三闸板“3”举例：1.2用途液压控制的闸板防喷器是井控装置的一个重要组成部分。

主要用途是在钻井、修井、试油等作业中控制井口压力，有效地防止井喷事故发生，实现安全施工。

能完成以下作业（见图1）：●当井内有管柱时，配上相应管子闸板能封闭套管与管柱间的环行空间；●当井内无管柱时，配上全封闸板能全封闭井口；●在封闭情况下，可通过四通及壳体旁侧出口所连接的管汇进行泥浆循环、节流放喷、压井等特殊作业；●必要时，管子闸板可以悬挂钻具。

●在特殊情况下，配置剪切闸板，可切断钻具后达到封井目的。

环形防喷器双闸板防喷器钻井四通单闸板防喷器图1 闸板防喷器安装使用示意图2．闸板防喷器规格及主要技术参数（见表1）闸板防喷器主通径法兰连接形式及外形尺寸简图（见图2）3．工作原理 闸板防喷器由壳体、侧门、油缸、活塞、活塞杆、锁紧轴、缸盖、闸板总成、密封件等主要零部件组成。
