旋转万能防喷器和旋转控制头(中文)

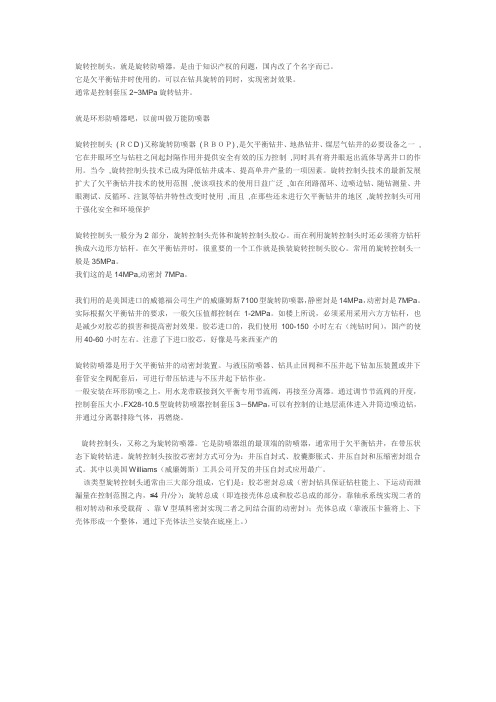

旋转控制头，就是旋转防喷器，是由于知识产权的问题，国内改了个名字而已。

它是欠平衡钻井时使用的，可以在钻具旋转的同时，实现密封效果。

通常是控制套压2~3MPa旋转钻井。

就是环形防喷器吧，以前叫做万能防喷器旋转控制头(ＲＣD )又称旋转防喷器(ＲＢＯＰ) ,是欠平衡钻井、地热钻井、煤层气钻井的必要设备之一,它在井眼环空与钻柱之间起封隔作用并提供安全有效的压力控制,同时具有将井眼返出流体导离井口的作用。

当今,旋转控制头技术已成为降低钻井成本、提高单井产量的一项因素。

旋转控制头技术的最新发展扩大了欠平衡钻井技术的使用范围,使该项技术的使用日益广泛,如在闭路循环、边喷边钻、随钻测量、井眼测试、反循环、注氮等钻井特性改变时使用,而且,在那些还未进行欠平衡钻井的地区,旋转控制头可用于强化安全和环境保护旋转控制头一般分为2部分，旋转控制头壳体和旋转控制头胶心。

而在利用旋转控制头时还必须将方钻杆换成六边形方钻杆。

在欠平衡钻井时，很重要的一个工作就是换装旋转控制头胶心。

常用的旋转控制头一般是35MPa。

我们这的是14MPa,动密封7MPa。

我们用的是美国进口的威德福公司生产的威廉姆斯7100型旋转防喷器，静密封是14MPa，动密封是7MPa。

实际根据欠平衡钻井的要求，一般欠压值都控制在1-2MPa。

如楼上所说，必须采用采用六方方钻杆，也是减少对胶芯的损害和提高密封效果。

胶芯进口的，我们使用100-150小时左右（纯钻时间），国产的使用40-60小时左右。

注意了下进口胶芯，好像是马来西亚产的旋转防喷器是用于欠平衡钻井的动密封装置。

与液压防喷器、钻具止回阀和不压井起下钻加压装置或井下套管安全阀配套后，可进行带压钻进与不压井起下钻作业。

一般安装在环形防喷之上，用水龙带联接到欠平衡专用节流阀，再接至分离器。

通过调节节流阀的开度，控制套压大小。

FX28-10.5型旋转防喷器控制套压3－5MPa，可以有控制的让地层流体进入井筒边喷边钻，并通过分离器排除气体，再燃烧。

旋转环形防喷器（PCWD）结构、原理1、用途1）适用于欠平衡钻井的压力控制。

2）适用于随钻压力控制。

3）可代替环形防喷器。

2、结构旋转环形防喷器（PCWD）包括四大主要部件如图所示：旋转环形防喷器主机（RSBOP）、液压控制单元（液压泵站）、司钻控制盘、安装连接附件。

图1旋转万能防喷器（PCWD）总成1）旋转环形防喷器主机（RSBOP）旋转环形防喷器主机（RSBOP）（如图所示）主要由上壳体、下壳体、上衬套、下衬套、球型密封胶芯、活塞总成、旋转动密封、轴承等组成。

图2旋转万能防喷器主机（RSBOP）2）液压控制单元（液压泵站）液压控制单元主要由储能器、电机启动接线箱、仪表盘、可编程序逻辑控制器接线箱、油箱等部件组成。

3）司钻控制盘司钻控制盘主要由显示器、报警器、开关等部分组成。

4）安装连接部件安装连接部件主要由井筒压力传感器、缓冲器、液压连接软管和电缆组成（如图所示）。

图3安装连接部件3 、工作原理旋转防喷器的主要作用是密封住钻柱与井口装置的环形空间，使钻井液能按预定的出口流出。

在欠平衡钻进或起下钻的过程中，通过PCWD系统泵站的控制，使旋转防喷器处于关闭状态，球形胶芯收缩，封住了钻柱与井口装置的环形空间，使钻井液不能从井口环隙喷出。

泵站上的PLC将会自动地调节关闭压力，使之比井眼传感器测量的压力至少高出设定的压力，由于球形胶芯产生的摩擦是足够使方钻杆或钻杆来转动内部总成而不需要使用专门的驱动装置。

一旦压力异常，立即转换到静态工况，可实现密封5000PSI（35MPa）压力。

4 、操作规程1）操作前的准备（启动过程）（1）将主电路的开关扳到开位，启动液压泵站的M1、M2、M3和M4电动机。

加热器的开关扳至自动位置，该位置在MCC（电机中心控制盘）上的标识为AUTO。

（2）将MCC上的预置次序按纽按下，以确保油温在运转主泵和蓄能器之前达到正常状态。

在该状态完成之前，指示灯不停闪动，当系统确定完成以后，指示灯便停止闪动。

MSP/DRILEX 旋转万能防喷器Authorized CertificationAPI -Q1 (NO:0464)API -7K (NO:0165) API -11E (NO:0110) API -16A (NO:0203) API -16C (NO:0102) API -16D (NO:0038) SUMITOMO VAM -TOPSUMITOMO VAM -TM ISO9001 (NO:0724)ISO/TS 29001 (NO:TS -0276) API -6D (NO:0782) API -6A (NO:0849)MSP/DRILEX 旋转万能防喷器产品简介地面生产及自动控制产品完井产品产品概述闸板BOP旋转头环形BOP旋转万能BOPDDV强行起下钻工具液压卡盘管汇BOP 控制系统井下工具旋转万能BOP 控制系统MSP/DRILEX产品介绍美国钻采系统公司提供各种规格形式的欠平衡钻井设备，我们不仅向客户提供旋转万能防喷器产品，同时也向用户提供旋转控制头产品。

主要包括BW 和BG 两个系列。

作为欠平衡钻井的另一种解决方案，它独特的设计可以满足各种欠平衡钻井需求。

我们的旋转控制头是一种通用的井口旋转防喷设备, 它通过旋转胶芯的弹性变形来密封方钻杆、钻杆、钻铤、套管等钻具来实现封闭井下的粉尘、泥浆、油气、空气、蒸汽等物质，同时迫使这些物质从侧出口流出，来确保井口和钻台的安全。

它可以运用于带压钻井、欠平衡钻井和易于发生井涌、井喷的钻井作业中。

旋转控制头旋转控制头旋转控制头技术参数控制头装配旋转控制头装配旋转控制头测试天然橡胶材料聚氨酯材料控制头胶心MSP/DRILEX M型旋转万能防喷器是欠平衡钻井的关键设备，它采用了主动式旋转密封设计，很好地解决了欠平衡钻井作业和带压作业中存在的难题。

它是在常规环形防喷器的基础上，增加了胶芯的旋转功能，并采用高压旋转动密封技术对轴承和液压系统进行密封和保护。
