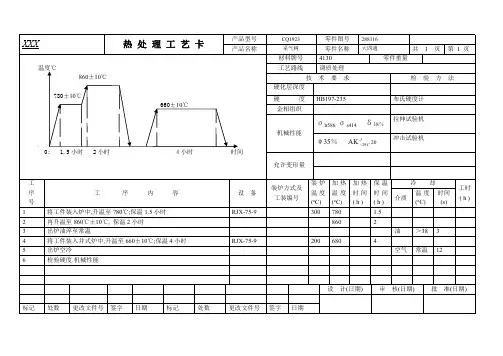

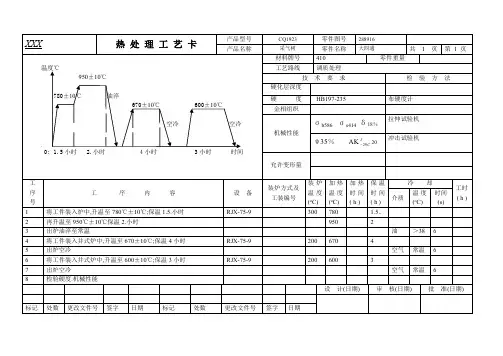

热处理工艺卡

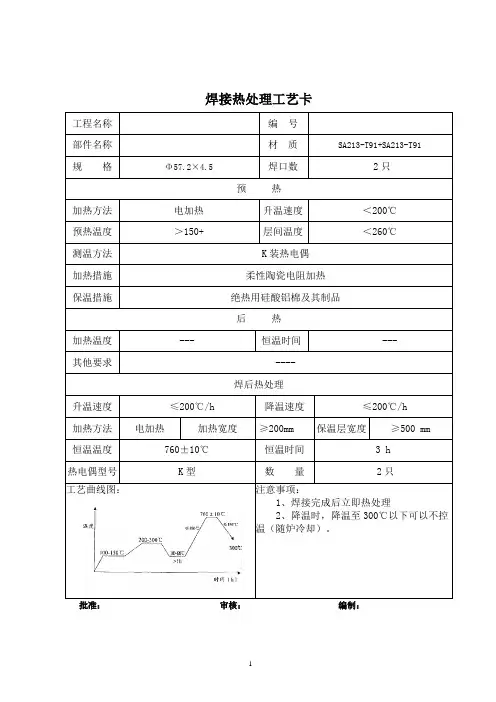

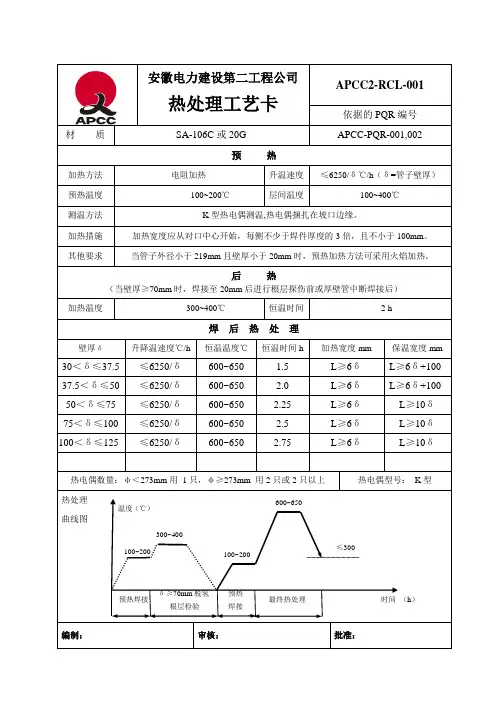

热处理工艺卡工程项目国电英力特宁东 2×330MW 机组热电联产工程工件名称后烟井下环形集箱焊口编号1W217-2 1～6管子规格Φ 324×55热处理方法 柔性陶瓷电加热管子材质SA106B日期2011.06.27预热温度： Ws：150℃；Ds：180℃升温速度：110℃/h，恒温温度：630℃，恒温时间：2.25h，降温速度：110℃/h焊接热处理简图温度℃150~200℃ 100~150℃630℃/2.25h 110℃/h110℃/h300 ℃ 以 下 可不控温氩弧焊电弧焊热处理升温、恒温、降温时间 h1、热电偶布置图：焊口均为吊口（5G）用一组 2 片 500×400 的履带式 加热器加热，每片 10KW，每片加热器用一只热电偶控温。

2、用储能式点焊机将热电偶电焊于焊缝中间如图所示的位置 ，且在热电偶丝点焊端用 4cm2 大小保温棉把热电偶与加热器 隔绝，保证测温准确可靠。

3、保证加热器紧贴管道外壁，用 16#铁丝将加热器紧固 3～5 圈。

加热器不能重叠、交叉，且金属材料不得与加热丝相接触。

4、补偿导线与热电偶线连接时，必须保证极性正确，连接可靠。

5、保温宽度每侧不得小于管子壁厚的 5 倍，最少比加热器增 宽 100mm,以减少温度梯度。

6、热处理过程中定期巡视，发现问题及时处理。

严格按工艺卡要求进行施工，走安全通道，高空作业系挂好安全带，热处理结束及时打扫场 地，做到工完、料尽、场地清。

做好热处理全过程温度记录，及时进行硬度检验。

制卡人热处理负责人热处理工艺卡工程项目国电英力特宁东 2×330MW 机组热电联产工程工件名称后烟井上集箱焊口编号1W217-1 1～4管子规格Φ 324×50热处理方法 柔性陶瓷电加热管子材质SA106B日期2011.06.27预热温度： Ws：150℃；Ds：180℃升温速度：120℃/h，恒温温度：630℃，恒温时间：2h，降温速度：120℃/h焊接热处理简图温度℃150~200℃ 100~150℃630℃/2h 120℃/h120℃/h300 ℃ 以 下 可不控温氩弧焊电弧焊热处理升温、恒温、降温时间 h1、热电偶布置图：焊口均为吊口（5G）用一组 2 片 500×400 的履带式 加热器加热，每片 10KW，每片加热器用一只热电偶控温。

曲轴热处理工艺卡及工艺曲线
一、工作条件：
1、内燃机曲轴：承受周期性变化的气体压力，曲柄连杆机械的惯性力，扭转和弯曲应力以及冲击力等。

此外在高速内燃机中还存在扭转振动，会造成很大应力。

2、要求有高强度及一定的冲击韧性、弯曲、扭转、疲劳强度，和轴颈处高的耐磨性。

二、材料与热处理实例：
1、低速内燃机，采用正火状态的碳钢、球墨铸铁。

2、中速内燃机，采用调质碳钢或合金钢，如45、40Cr、45Mn2、50Mn2等及球墨铸铁。

3、高速内燃机，采用高强度合金钢，如35CrMo、42CrMo、
18Cr2Ni4WA等。

4、以110型柴油机曲轴为例： QT60-2正火，中频淬火，
σb≥650N/mm^2，αk＞15N。

m/mm^2，（试样20×20×110mm），轴体HB240-300，轴颈HRC≥55，珠光体数量：试棒≥75%，曲轴≥70%。
