贴片自恢复保险丝2920封装型号大全

自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。

自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。

在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。

(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。

3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。

即热敏电阻的耐压值。

超过此值，热敏电阻有可能被击穿，不能恢复。

此值通常被列在规格书中的耐压值一栏里。

4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。

超过此值，热敏电阻有可能损坏，不能恢复。

此值被列在规格书中的耐流值一栏里。

5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。

电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

其效果与开关元件类似，只是响应速度较慢。

它有三种封装形式：引线型、薄片型（带型）和贴装型。

2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。

由于聚合物自复保险丝为导体，其上会有电流通过。

当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。

从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。

这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。

当温度达到125°C时，电阻变化显著，从而使电流明显减小。

此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。

当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。

上述过程可循环多次。

3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。

②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。

③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。

电流越大或温度越高，则动作时间越短。

④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。

⑥动作功率Pdtyp：动作状态下消耗的功率。

⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

Bourns伯恩斯自恢复保险丝介绍Bourns伯恩斯于1947年成立，产品应用于汽车、行动电话、笔记型计算机、癌症治疗用植入式Ｘ光感应器、甚至应用在火星探勘车上。

伯恩斯的信念是提供高质量的产品、热心的服务，为客户创造最高价值。

Bourns的产品非常之多，其中电路保护产品就有：静电放电抑制器，电压瞬变抑制二极管数组，气体放电管，混合多阶保护器，LED分流器保护器，线路突波保护模块，金属氧化物压敏电阻（MOV），小型断路器（微型热保护器），大功率瞬态电压抑制器产品，陶瓷PTC可恢复式保护器，Multifuse可恢复式保险丝，特快熔断薄膜保险丝，TBU告诉保护器，瞬态电流抑制器，半导体放电管，电信用保险丝，电压瞬变抑制二极管。

今天简单介绍一下伯恩斯的自恢复贴片保险丝。

一、MF-FSMF系列：JDTFUSE在LED台灯USB接口的保护应用LED台灯增加USB接口功能，可为诸多移动设备充电，为台灯增加了亮点，但USB常常会因接口拔插短路、外接被充电设备短路等损坏USb及电源电路，需要对USb做好短路保护。

才能保证LED灯及USB电路的可靠性与长寿命。

而在各种保护电路中，元件最少、成本最低、可靠性最高的保护电路，莫过于深圳市集电通公司生产的自恢复保险丝元件的过载保护电路。

实用范围：蓝牙耳机，蓝牙音箱。

参数表格：如电动螺丝刀、手电钻、电剪刀等等，这类设备通常是充电电池供电，其充电器会因频繁操作产生断线、短路、线接反了而烧坏充电器或烧坏蓄电池等问题。

现在多应用锂离子电池，不仅会因过充、过放而损坏，严重的会产生爆炸等不安全的情况，产生这种情况的基本原因是充电机、蓄电池的保护电路没有设计好，有的就没有设计蓄电池的充放电与反接保护，这是非常危险的。

这种方案已通过11年的应用验证，没有出现过问题，能对蓄电池充电器的短路和反接以及超温后提供很好的提前保护作用.实用范围：万用串列汇流排周边设备 ‧磁碟机 ‧唯读光碟 ‧为主机板和周边设备插入保护 ‧个人数位平台／数位相机 ‧游戏机保护。

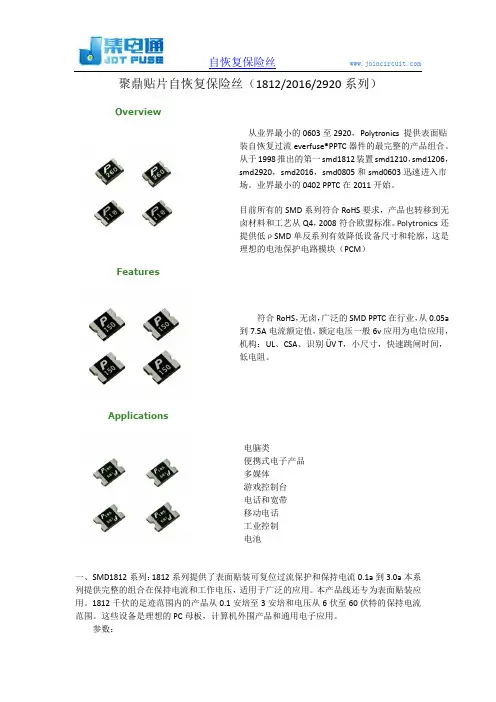

聚鼎贴片自恢复保险丝（1812/2016/2920系列）Overview从业界最小的0603至2920，Polytronics 提供表面贴 装自恢复过流everfuse®PPTC 器件的最完整的产品组合。

从于1998推出的第一smd1812装置smd1210，smd1206，smd2920，smd2016，smd0805和smd0603迅速进入市场。

业界最小的0402 PPTC 在2011开始。

目前所有的SMD 系列符合RoHS 要求，产品也转移到无卤材料和工艺从Q4，2008符合欧盟标准。

Polytronics 还提供低ρSMD 单反系列有效降低设备尺寸和轮廓，这是理想的电池保护电路模块（PCM ）Features符合RoHS ，无卤，广泛的SMD PPTC 在行业，从0.05a 到7.5A 电流额定值，额定电压一般6v 应用为电信应用，机构：UL 、CSA 、识别ÜV T ，小尺寸，快速跳闸时间，低电阻。

Applications电脑类便携式电子产品 多媒体 游戏控制台 电话和宽带 移动电话 工业控制 电池一、SMD1812系列：1812系列提供了表面贴装可复位过流保护和保持电流0.1a 到3.0a 本系列提供完整的组合在保持电流和工作电压，适用于广泛的应用。

本产品线还专为表面贴装应用。

1812千伏的足迹范围内的产品从0.1安培至3安培和电压从6伏至60伏特的保持电流范围。

这些设备是理想的PC 母板，计算机外围产品和通用电子应用。

参数：三、SMD2016系列：2016系列提供了表面贴装可复位过流保护和保持电流从0.3a为2.0A。

本系列适用于应用程序和更高的工作电压高达60V。

该贴片产品线的目的是提供一个宽范围内保持电流从0.3安培至2安培和电压从6伏至60伏特。

的smd2016产品线适用于高密度电路板应用在计算机、电信和电子。

参数：四、SMD2920系列：2920系列提供了表面贴装可复位过流保护和保持电流从0.3a到5.0a。

贴片自恢复保险丝系列 SMD 自恢复保险丝系列●表面贴装SMD 自恢复保险丝应用范围:SMD 贴片自恢复保险丝：SMD 自恢复保险丝系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、汽车电子、工控、通信、仪表、电话线路等领域。

●SMD 自恢复保险丝特点1. 满足RoHS 要求2. EIA 尺寸﹕0805~29203. 维持电流范围﹕ 0.05 ~ 3.0A4. 电压等级从6V 到60V ﹐满足计算机和各种电子应用需要5. 焊盘尺寸小6. 动作时间快7. 阻抗低8. 工作温度范围﹕ -40~+85℃ 9. 安规认证﹕UL /cUL/TUV10. 品种多，规格全，可替代Raychem ，LITTLEFUSE ，BOURNS ，AEM ，宝电通等进口型号 11. 体积小、结构坚固、便于自动化安装●贴片自恢复保险丝应用范围1. 计算机及外围设备2. 移动电话电池组3. 汽车电子4. 电源供应器5. 通讯系统6. 其它应用●SCH 系列SMD 自恢复保险丝电气特性与产品尺寸●0805 贴片自恢复保险丝电气特性(23℃)●0805 点击察看保护电流时间(I-T)曲线图●0805 SMD自恢复保险丝外形尺寸●1206 贴片自恢复保险丝电气特性(23℃)●1206 点击察看保护电流时间(I-T)曲线图●1206 SMD自恢复保险丝外形尺寸●1210 贴片自恢复保险丝电气特性(23℃)●1210 点击察看保护电流时间(I-T)曲线图●1210 SMD自恢复保险丝外形尺寸●1812 贴片自恢复保险丝电气特性(23℃)●1812 点击察看保护电流时间(I-T)曲线图●1812 SMD自恢复保险丝外形尺寸●2016 贴片自恢复保险丝电气特性(23℃)●2016 点击察看保护电流时间(I-T)曲线图●2016 SMD自恢复保险丝外形尺寸●2920 贴片自恢复保险丝电气特性(23℃)●2920 点击察看保护电流时间(I-T)曲线图●2920 SMD自恢复保险丝外形尺寸。

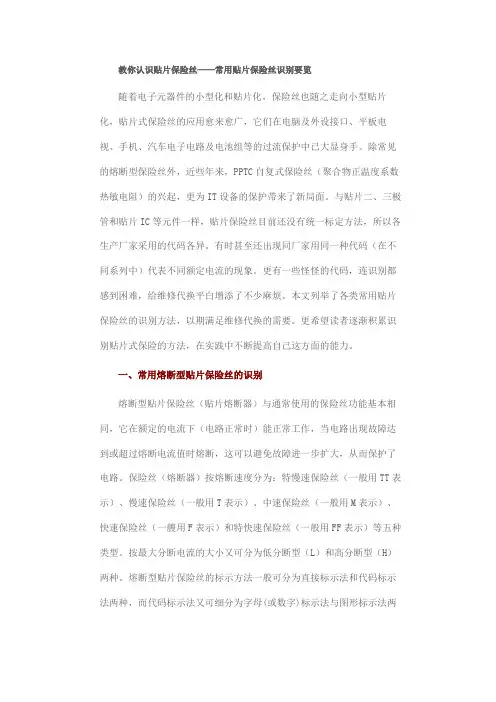

教你认识贴片保险丝——常用贴片保险丝识别要览随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，贴片式保险丝的应用愈来愈广，它们在电脑及外设接口、平板电视、手机、汽车电子电路及电池组等的过流保护中已大显身手。

除常见的熔断型保险丝外，近些年来，PPTC自复式保险丝（聚合物正温度系数热敏电阻）的兴起，更为IT设备的保护带来了新局面。

与贴片二、三极管和贴片IC等元件一样，贴片保险丝目前还没有统一标定方法，所以各生产厂家采用的代码各异。

有时甚至还出现同厂家用同一种代码（在不同系列中）代表不同额定电流的现象。

更有一些怪怪的代码，连识别都感到困难，给维修代换平白增添了不少麻烦。

本文列举了各类常用贴片保险丝的识别方法，以期满足维修代换的需要。

更希望读者逐渐积累识别贴片式保险的方法，在实践中不断提高自己这方面的能力。

一、常用熔断型贴片保险丝的识别熔断型贴片保险丝（贴片熔断器）与通常使用的保险丝功能基本相同，它在额定的电流下（电路正常时）能正常工作，当电路出现故障达到或超过熔断电流值时熔断，这可以避免故障进一步扩大，从而保护了电路。

保险丝（熔断器）按熔断速度分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一艘用F表示）和特快速保险丝（一般用FF表示）等五种类型。

按最大分断电流的大小又可分为低分断型（L）和高分断型（H）两种。

熔断型贴片保险丝的标示方法一般可分为直接标示法和代码标示法两种，而代码标示法又可细分为字母(或数字)标示法与图形标示法两类，1 直接标示法图1的贴片保险，将主要特性参数直接标注在元件正面，称为直接标示法，简称直标法。

直标法一般用于体积略大的“方头”瓷管保险和长方体塑封贴片保险上。

图1中，上面一行的第1个符号为生产厂家力特(LITTELFUSE)公司的厂标，后面的F说明为快速熔断型，500mA是额定电流，字母L表示为低分断型；下面一行为额定电压交流250V，最后那个图形标志表示产品符合IEC（国际电工委员会）普通保险丝的标准。

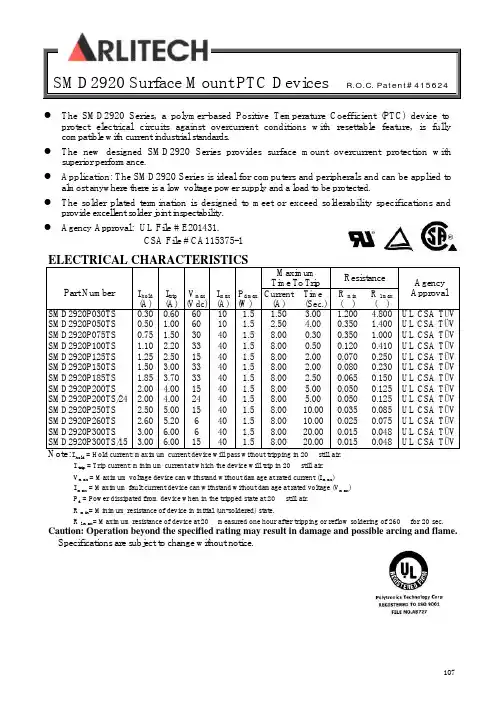

107SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624ELECTRICAL CHARACTERISTICSMaximum Time To TripResistancePart NumberI hold (A)I trip (A) V max (Vdc) I max (A) P d max. (W) Current (A) Time (Sec.) R min (£[) R 1max (£[) Agency ApprovalSMD2920P030TS SMD2920P050TS SMD2920P075TS SMD2920P100TS SMD2920P125TS SMD2920P150TS SMD2920P185TS SMD2920P200TS SMD2920P200TS/24 SMD2920P250TS SMD2920P260TS SMD2920P300TS SMD2920P300TS/15 0.30 0.50 0.75 1.10 1.25 1.50 1.85 2.00 2.00 2.50 2.60 3.00 3.000.60 1.00 1.50 2.20 2.50 3.00 3.70 4.00 4.00 5.00 5.20 6.00 6.00 60 60 30 33 15 33 33 15 24 15 6 6 15 10 10 40 40 40 40 40 40 40 40 40 40 40 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.50 2.50 8.00 8.00 8.00 8.00 8.00 8.00 8.00 8.00 8.00 8.00 8.00 3.00 4.00 0.30 0.50 2.00 2.00 2.50 5.00 5.00 10.00 10.00 20.00 20.00 1.200 0.350 0.350 0.120 0.070 0.080 0.065 0.050 0.050 0.035 0.025 0.015 0.0154.800 1.400 1.000 0.410 0.250 0.230 0.150 0.125 0.125 0.085 0.075 0.048 0.048UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜV UL CSA TÜVNote: I hold = Hold current: maximum current device will pass without tripping in 20¢J still air.I trip = Trip current: minimum current at which the device will trip in 20¢J still air. V max = Maximum voltage device can withstand without damage at rated current (I max ) I max = Maximum fault current device can withstand without damage at rated voltage (V max ) P d = Power dissipated from device when in the tripped state at 20¢J still air. R min = Minimum resistance of device in initial (un-soldered) state.R 1max = Maximum resistance of device at 20¢J measured one hour after tripping or reflow soldering of 260¢J for 20 sec.Caution: Operation beyond the specified rating may result in damage and possible arcing and flame. ¡·Specifications are subject to change without notice.l The SMD2920 Series, a polymer-based Positive Temperature Coefficient (PTC) device to protect electrical circuits against overcurrent conditions with resettable feature, is fully compatible with current industrial standards. l The new designed SMD2920 Series provides surface mount overcurrent protection with superior performance.l Application: The SMD2920 Series is ideal for computers and peripherals and can be applied to almost anywhere there is a low voltage power supply and a load to be protected.lThe solder plated termination is designed to meet or exceed solderability specifications and provide excellent solder joint inspectability.l Agency Approval: UL File # E201431.CSA File # CA115375-1SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624How to Select a Polymer PTC fuse:(1) Determine the following operating parameters for the circuits:(A) Normal Operating Current (I hold)(B) Maximum Circuit Voltage (V max)(C) Maximum Interrupt Current (I max)(D) Normal Operating Temperature (min¢J/max¢J)(2) Select the device form factor and dimension suitable for the application:Surface Mount Device (SMD Series)Radial Leaded Device (RLD Series)Axial Leaded Strap Device (STD Series)Other Custom-designed Device (Disc/Chip)(3) Compare the maximum ratings for V max and I max of the PTC device withthe circuit in application and make sure that the circuit’s requirement doesnot exceed the device ratings.(4) Check that the PTC device’s trip time (time-to-trip) will protect the circuit.(5) Verify that the circuit operating temperatures are within the PTC device’snormal operating temperature range.(6) Verify the performance and suitability of the chosen PTC device in theapplication.108109SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624THERMAL DERATING CURVE FOR SMD2920 SERIESTHERMAL DERATING CHART FOR SMD2920 SERIES – Ihold (Amps)Ambient Operation TemperatureModel-40¢J -20¢J 0¢J 23¢J 40¢J 50¢J 60¢J 70¢J85¢J SMD2920P030TS 0.45 0.40 0.35 0.30 0.25 0.23 0.20 0.17 0.14 SMD2920P050TS 0.76 0.67 0.59 0.50 0.42 0.38 0.33 0.29 0.23 SMD2920P075TS 1.13 1.01 0.88 0.75 0.62 0.56 0.50 0.44 0.34 SMD2920P100TS 1.66 1.47 1.29 1.10 0.91 0.83 0.73 0.64 0.50 SMD2920P125TS 1.89 1.68 1.46 1.25 1.04 0.94 0.83 0.73 0.56 SMD2920P150TS 2.27 2.01 1.76 1.50 1.25 1.13 1.00 0.87 0.74 SMD2920P185TS 2.80 2.47 2.17 1.85 1.54 1.39 1.22 1.07 0.85 SMD2920P200TS 3.02 2.68 2.34 2.00 1.66 1.50 1.32 1.16 0.90 SMD2920P200TS/24 3.02 2.68 2.34 2.00 1.66 1.50 1.32 1.16 0.90 SMD2920P250TS 3.78 3.35 2.93 2.50 2.08 1.88 1.65 1.45 1.13 SMD2920P260TS 3.64 3.25 2.91 2.60 2.26 2.08 1.95 1.74 1.48 SMD2920P300TS 4.53 4.02 3.51 3.00 2.52 2.26 1.99 1.75 1.34 SMD2920P300TS/15 4.53 4.023.51 3.00 2.52 2.26 1.991.751.34-40.000.0040.0080.00120.00Device Ambient Temperature (¢J )0.0050.00100.00150.00200.00P e r c e n t a g e o f R a t e d C u r r e n t110SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624AVERAGE TIME-CURRENT CURVE FOR SMD2920 SERIESSOLDER REFLOW0.10 1.0010.00100.00Fault Current (Amp.)0.010.101.0010.00100.00A BC D FG H J K E IT i m e t o T r i p (S e c .)A :SMD2920P030TSB :SMD2920P050TSC :SMD2920P075TSD :SMD2920P100TSE :SMD2920P150TSF :SMD2920P200TSG :SMD2920P125TSH :SMD2920P185TS I :SMD2920P250TSJ :SMD2920P260TSK :SMD2920P300TS111SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624PHYSICAL DIMENSIONS (mm)A B C D E Part Number Min. Max. Min. Max. Min. Max. Min. Min. Max. SMD2920P030TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P050TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P075TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P100TS 6.73 7.98 4.80 5.44 0.55 1.00 0.30 0.25 2.00 SMD2920P125TS 6.73 7.98 4.80 5.44 0.55 1.00 0.30 0.25 2.00 SMD2920P150TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P185TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P200TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P250TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P260TS 6.73 7.98 4.80 5.44 0.55 1.00 0.30 0.25 2.00 SMD2920P300TS 6.73 7.98 4.80 5.44 0.75 1.25 0.30 0.25 2.00 SMD2920P300TS/156.737.984.805.440.751.250.300.252.00ENVIRONMENTAL SPECIFICATIONSOperating/Storage Temperature-40¢J to +85¢J Maximum Device Surface Temperature in Tripped State 125¢JPassive Aging +85¢J, 1000 hours ±5% typical resistance change Humidity Aging +85¢J, 85%R.H. 1000 hours ±5% typical resistance change Thermal Shock MIL-STD-202 Method 107G+85¢J/-40¢J 20 times -30% typical resistance change Solvent Resistance MIL-STD-202, Method 215 No changeVibrationMIL-STD-883C, Method 2007.1, Condition A No changePHYSICAL SPECIFICATIONSTerminal Material Solder-Plated Copper (Solder Material: 63/37 SnPb)Lead Solderability Meets EIA Specification RS186-9E, ANSI/J-STD-002 Category 3. Packaging16 mm tape on 7 inch reel per EIA-481-1 (equivalent to IEC286, part 3) 2000 devices per reel for P100TS, P125TS &P260 others : 1500 devices per reel¡· Specifications are subject to change without notice.FIGURESOLDER PAD LAYOUTSSMD2920 Surface Mount PTC Devices R.O.C. Patent#415624TAPE SPECIFICATIONS: EIA-481-1P030TS-P075TS P100TS P150TS–P185TSP050TS P125TS P200TS–P250TSP260TS P300TSW 16.0+/-0.30 16.0+/-0.30 16.0+/-0.307.5+/-0.05 7.5+/-0.05 7.5+/-0.051 1.75+/-0.10 1.75+/-0.10 1.75+/-0.100 1.55+/-0.05 1.55+/-0.05 1.55+/-0.051 1.5+/-0.10 1.5+/-0.10 1.5+/-0.10P0 4.0+/-0.10 4.0+/-0.10 4.0+/-0.101 8.0+/-0.10 8.0+/-0.10 8.0+/-0.10P2 2.0+/-0.05 2.0+/-0.05 2.0+/-0.050 5.45+/-0.10 5.45+/-0.10 5.45+/-0.1007.65+/-0.10 7.65+/-0.10 7.65+/-0.10T 0.25+/-0.10 0.25+/-0.10 0.25+/-0.100 1.25+/-0.10 1.00+/-0.10 1.45+/-0.10Leader min. 390 390 390160 160 160(mm)H 12.0+/-0.15W 9.0+/-0.5D 60+/−0.5F 13.0+/-0.2C 178+/-1.0H111+/-0.5W1 2.5+/-0.5W2 3.0+/-0.5W3 4.0+/-0.5W4 5.0+/-0.5(mm)112SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624 PART NUMBERING SYSTEMSMD2920 P ¡¼¡¼¡¼TSSolder Plated TerminationMultilayer Thickness VersionCurrent RatingPolytronics SymbolDevice Dimensions: Length/Width(Unit: 1/100 inch)Surface Mount DeviceCROSS REFERENCECross ReferencePolytronics/ EVERFUSE TMRaychem/ PolySwitch® Bourns/ Multifuse®SMD2920P030TS SMD2920P050TS SMD2920P075TS SMD2920P100TS SMD2920P125TSSMD2920P150TS SMD2920P185TS SMD2920P200TSSMD2920P200TS/24 SMD2920P250TS SMD2920P260TS SMD2920P300TSSMD2920P300TS/15 SMD030SMD050SMD075SMD100/33SMD125SMD150/33 (3425)SMD185 (3425)SMD200 (3425)N/ASMD250 (3425)SMD260SMD300N/AMF-SM030MF-SM050(30Vdc)MF-SM075MF-SM100(30Vdc)MF-SM125MF-SM150(15Vdc)N/AMF-SM200 (3425)N/AMF-SM250 (3425)MF-SM260N/AN/A“Multifuse” is a registered trademark of Bourns , Inc.“PolySwitch” is a registered trademark of Raychem Corporation.¡· S pecifications are subject to change without notice.113SMD2920 Surface Mount PTC Devices R.O.C. Patent#415624 114。

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。

要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。

The SMD2920 Series PTC provides surface mount overcurrent protection for applications where space is at apremium and resettable protection is desired.SMD2920P030~300 SeriesPositive Thermal Coefficent DiodesFeatures• RoHS compliant, lead-free and halogen-free • Fast response to fault currents• Compact design saves board space • Low resistance • Low-profile• Compatible with high temperature soldersApplications• USB peripherals • Disk drives • CD-ROMs• Plug and play protection for motherboards and peripherals• Mobile phones - battery and port protection • Disk drives• PDAs / digital cameras• Game console port protectionElectriacl CharacteristicsThermal Derating Chart-IH(A)I hold = Hold current: maximum current device will pass without tripping in 20°C still air.I trip = Trip current: minimum current at which the device will trip in 20°C still air.V max = Maximum voltage device can withstand without damage at rated current (I max )I max = Maximum fault current device can withstand without damage at rated voltage (V max )P d = Power dissipated from device when in the tripped state at 20°C still air.R min= Minimum resistance of device in initial (un-soldered) state.4•Recommended reflow methods ：IR, vapor phase oven, hot air oven.•Devices are not designed to be wave soldered to the bottom side of the board.•Recommended maximum paste thickness is 0.25 mm (0.010 inch).•Devices can be cleaned using standard method and solvents. Note ：If reflow temperatures exceed the recommended profile, devices may not meet the performance requirements.Tape And Reel Specifications (mm)EIA Tape Component Dimentions)Governing Specifications EIA 481-23.0 ± 0.61W P 0 4.0 ± 0.10P 18.0 ± 0.10P 2 2.0 ± 0.05A 0 5.70 ± 0.10B 08.00 ± 0.10B 1max.12.1D 0 1.5 + 0.1, -050.0 ± 5.7FE 11.75 ± 0.10E 2min.14.256.0.x a m T T 1max.0.1K 00.80 ± 0.1EIA Reel DimentionsLeader min.390061.n i m r e l i a r T Reel Dimensions 871.x a m A 06.n i m N W 116.4 + 2.0, -0.0W 2max.22.4Storage And Handling• Storage conditions ：40°C max, 70% R.H.• Devices may not meet specified performance if storage conditions are exceeded.gn i g a k c a P n o i t a m r o f n I r e d r O Tape & reel packaging per EIA481-1Product nameSize 7555mm/2920 milsSMD ：surface mount device2,000 pcs/reelHold Current 0.50ATape & Reel Quantity050L SMD2920T e m p e r a t u r e (°C )RUILONG.YUAN CO.,LTD Tel: +86- 0755-******** Fax: +86- 0755-********RuiLongYuan Electronics are trademarks.Information furnished is believed to be accurate and reliable. However, users should independently evaluate the suitability of and test each product selected for their own applications. RUILONYUAN Electronics reserves the right to change or update, without notice, any information contained in this publication; to change, without notice, the design, construction, processing, or specification of any product; and to discontinue or limit production or distribution of any product. This publication supersedes and replaces all information previously supplied. Without expressed or written consent by an officer of RUILONYUAN Electronics, RUILONYUAN Electronics does not authorize the use of any of its products as components in nuclear facility applications, aerospace, or in critical life support devices or systems. RUILONYUAN Electronics expressly disclaims all implied warranties regarding the information contained herein, including, but not limited to, any implied warranties of merchantability or fitness for a particular purpose. RUILONYUAN Electronics’ only obligations are those in the RUILONYUAN Electronics Standard Terms and Conditions of Sale and in no case will RUILONYUAN Electronics be liable for any incidental, indirect, or consequential damages.Email: jack@Website: 。

型号额定电压 额定电流外型尺寸 通过认证 资料下载2920SMD 自复保险丝15~60V0.3~3.0A7.3 ×5.0mmUL TUVPtc2920-1.PDF29 20 英寸 1812SMD 自复保险丝10~40V0.1~2.6A4.6 ×3.0mmUL TUVPTC1812-1.PDF PTC1812-2.PDF18 12 英寸 1206SMD 自复保险丝6V0.35~1.5A3.2×1.6mmUL TUV PTC1206-1.PDF PTC1206-2.PDF12 06 英寸0805SMD 自复保险丝6~15V0.1~0.75A2.0×1.2mmUL TUVPTC0805-1.PDF PTC0805-2.PDF系列外型尺寸1206 系列贴片保险丝3.2*1.6mm 0.12*0.06 英寸0603 系列贴片保险丝 1.6*0.8mm 0.06*0.03 英寸0402 系列贴片保险丝 1.0*0.5mm 0.01*0.005 英寸2410 系列贴片保险丝 6.8*2.7mm 0.24*0.10 英寸型号额定电压额定电流外型尺寸(mm)通过认证资料下载20N 速断型250V/125V 0.1∽20AΦ2.7*7.2 UL/CSA/PSE20N.pdf20T.pdf 20T 延时型250V/125V0.1∽7.0AΦ2.7*7.2 UL/CSA/PSEMCR.pdf MCR 速断型125V0.062∽10AΦ3.1*7.5UL/CSAR251 速断型125V0.062∽15AΦ2.4*7.2 UL/CSA r251-253.pdf型号额定电压额定电流外型尺寸(mm)通过认证资料下载SR5 圆柱型250V 1∽5A Φ8.4*7.6 UR/VDE/CCC SR5.pdfSS5.pdf SS5 方型250V1∽5A Φ8.6*7.6*4 UR/CCCmet.pdf MET 圆柱型250V0.04∽6.3AΦ8.4*7.6UR/VDE/CCCMST 方型250V0.04∽6.3AΦ8.6*7.6*4 UR/VDE/CCC mst.pdfU30系列自恢复保险丝 耐压 30VG16系列自恢复保险丝耐压 16VS 系列自恢复保险丝 耐压 6-16V BR 系列自恢复保险丝 耐压 125V R250系列自恢复保险丝 耐压 250V原理说明 参数说明：保持电流（Ih ）：25℃静止空气环境中不触发电阻突越的最高电流。
