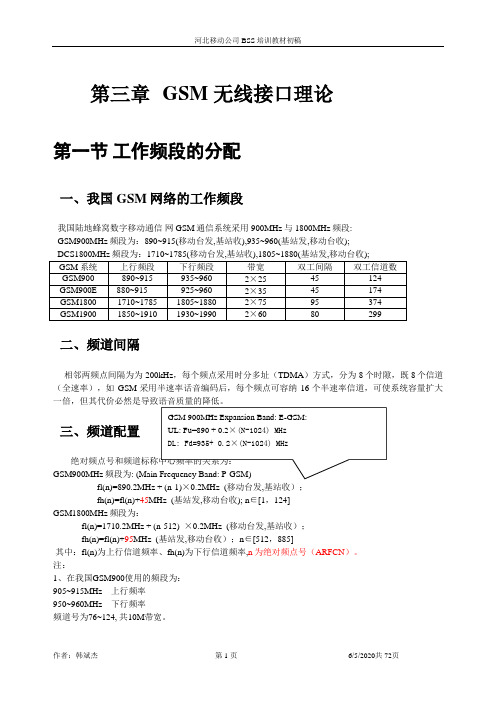

第三章 GSM 无线接口理论第一节 工作频段的分配一、我国GSM 网络的工作频段我国陆地蜂窝数字移动通信 网GSM 通信系统采用900MHz 与1800MHz 频段:GSM900MHz 频段为：890~915(移动台发,基站收),935~960(基站发,移动台收);二、频道间隔相邻两频点间隔为为200kHz ，每个频点采用时分多址（TDMA ）方式，分为8个时隙，既8个信道（全速率），如GSM 采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。
三、频道配置 GSM900MHz 频段为 fl(n)=890.2MHz + (n-1)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+45MHz (基站发,移动台收); n ∈[1，124]GSM1800MHz 频段为：fl(n)=1710.2MHz + (n-512) ×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+95MHz (基站发,移动台收）；n ∈[512，885]其中：fl(n)为上行信道频率、fh(n)为下行信道频率,n 为绝对频点号（ARFCN ）。
注：1、在我国GSM900使用的频段为：905~915MHz 上行频率950~960MHz 下行频率频道号为76~124, 共10M 带宽。
中国移动公司：905~909MH（上行），950~954MHz（下行），共4M带宽，20个频道，频道号为76~95。
（目前通过中国移动TACS网的压频，为GSM网留出了更大的空间，因而GSM实际可用频点号要远大于该范围）中国联通公司：909~915MH（上行），954~960MHz（下行），共6M带宽，29个频道，频道号为96~124。
2、目前只有中国移动公司拥有GSM1800网络，拥有1800网络的移动分公司大多申请10M的带宽，频道号为512~562。

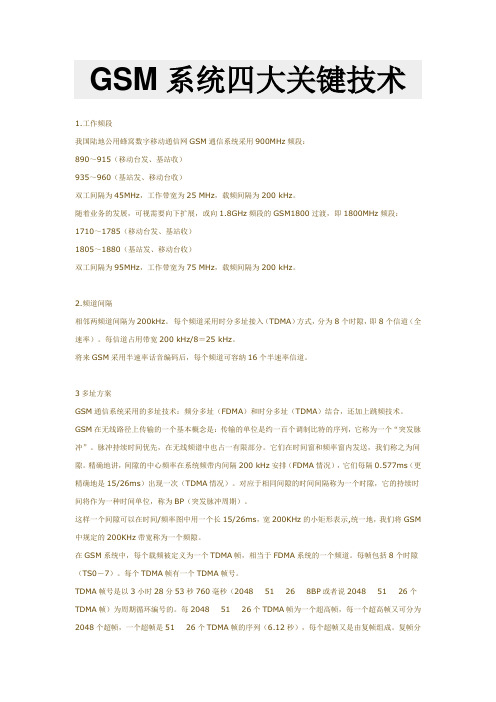

GSM系统四大关键技术1.工作频段我国陆地公用蜂窝数字移动通信网GSM通信系统采用900MHz频段：890～915（移动台发、基站收）935～960（基站发、移动台收）双工间隔为45MHz，工作带宽为25 MHz，载频间隔为200 kHz。
随着业务的发展，可视需要向下扩展，或向1.8GHz频段的GSM1800过渡，即1800MHz频段：1710～1785（移动台发、基站收）1805～1880（基站发、移动台收）双工间隔为95MHz，工作带宽为75 MHz，载频间隔为200 kHz。
2.频道间隔相邻两频道间隔为200kHz。
每个频道采用时分多址接入（TDMA）方式，分为8个时隙，即8个信道（全速率）。
每信道占用带宽200 kHz/8＝25 kHz。
将来GSM采用半速率话音编码后，每个频道可容纳16个半速率信道。
3多址方案GSM通信系统采用的多址技术：频分多址（FDMA）和时分多址（TDMA）结合，还加上跳频技术。
GSM在无线路径上传输的一个基本概念是：传输的单位是约一百个调制比特的序列，它称为一个“突发脉冲”。
脉冲持续时间优先，在无线频谱中也占一有限部分。
它们在时间窗和频率窗内发送，我们称之为间隙。
精确地讲，间隙的中心频率在系统频带内间隔200 kHz安排（FDMA情况），它们每隔0.577ms（更精确地是15/26ms）出现一次（TDMA情况）。
对应于相同间隙的时间间隔称为一个时隙，它的持续时间将作为一种时间单位，称为BP（突发脉冲周期）。
这样一个间隙可以在时间/频率图中用一个长15/26ms，宽200KHz的小矩形表示,统一地，我们将GSM 中规定的200KHz带宽称为一个频隙。
在GSM系统中，每个载频被定义为一个TDMA帧，相当于FDMA系统的一个频道。
每帧包括8个时隙（TS0－7）。
每个TDMA帧有一个TDMA帧号。
TDMA帧号是以3小时28分53秒760毫秒（204851268BP或者说20485126个TDMA帧）为周期循环编号的。

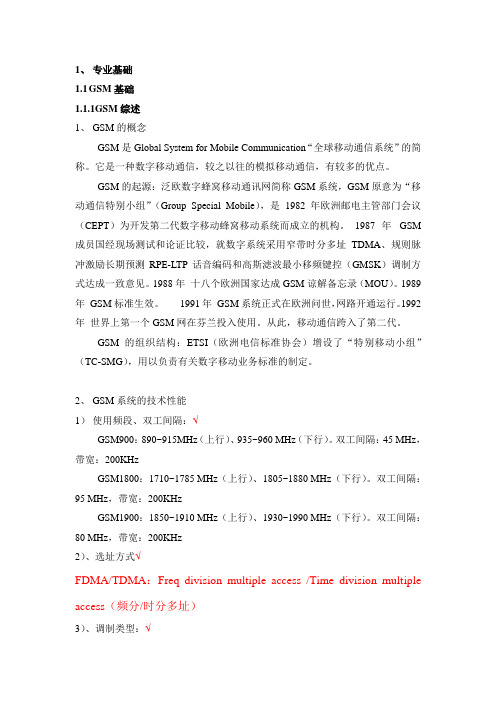

1、专业基础1.1GSM基础1.1.1GSM综述1、GSM的概念GSM是Global System for Mobile Communication“全球移动通信系统”的简称。
它是一种数字移动通信，较之以往的模拟移动通信，有较多的优点。
GSM的起源：泛欧数字蜂窝移动通讯网简称GSM系统，GSM原意为“移动通信特别小组”（Group Special Mobile），是1982年欧洲邮电主管部门会议（CEPT）为开发第二代数字移动蜂窝移动系统而成立的机构。
1987年GSM 成员国经现场测试和论证比较，就数字系统采用窄带时分多址TDMA、规则脉冲激励长期预测RPE-LTP话音编码和高斯滤波最小移频键控（GMSK）调制方式达成一致意见。
1988年十八个欧洲国家达成GSM谅解备忘录（MOU）。
1989年GSM标准生效。
1991年GSM系统正式在欧洲问世，网路开通运行。
1992年世界上第一个GSM网在芬兰投入使用。
从此，移动通信跨入了第二代。
GSM的组织结构：ETSI（欧洲电信标准协会）增设了“特别移动小组”（TC-SMG），用以负责有关数字移动业务标准的制定。
2、GSM系统的技术性能1）使用频段、双工间隔：√GSM900：890~915MHz（上行）、935~960 MHz（下行）。
双工间隔：45 MHz，带宽：200KHzGSM1800：1710~1785 MHz（上行）、1805~1880 MHz（下行）。
双工间隔：95 MHz，带宽：200KHzGSM1900：1850~1910 MHz（上行）、1930~1990 MHz（下行）。
双工间隔：80 MHz，带宽：200KHz2）、选址方式√FDMA/TDMA：Freq division multiple access /Time division multiple access（频分/时分多址）3）、调制类型：√GMSK（BT=0.3）实际应用3、GSM系统的技术规范及主要应用范围GSM规范共有12章规范系列：01系列：概述02系列：业务方面03系列：网络方面04系列：MS-BS接口和规范（空中接口第2、3层）05系列：无线路径上的物理层（空中接口第1层）06系列：话音编码规范07系列：对移动台的终端适配08系列：BS到MSC接口（A和Abis接口）09系列：网络互连10系列：暂缺11系列：设备和型号批准规范12系列：操作和维护重点掌握04、05、08系列4、GSM的主要特点：√1）频谱效率由于采用了高效调制器，信道编码、交织、均衡和话音编码技术，使系统更具高频谱效率。
知识点 GSM无线接口一、教课目的：掌握 GSM 的频次配置理解多址方式认识 GSM 的无线数字传输技术二、教课要点、难点：要点掌握 GSM 的频次配置、多址方式三、教课过程设计：1.知识点说明1）GSM 900MHz 频段双工间隔为45MHz ，有效带宽为 25MHz ，124 个载频，每个载频 8 个信道。
2）多址技术就是要使众多的挪动用户公用公共信道所采纳的一种技术，实现多址的方法基本有三种，频分多址（FDMA ）、码分多址（CDMA ）、时分多址（TDMA ）。
2.知识点内容1）我国 GSM 的工作频段： GSM 网络采纳 900/1800MHz 频段。
2）多址技术就是要使众多的挪动用户公用公共信道所采纳的一种技术。
3）GSM 的无线数字传输技术包含语音编码、交叉、时序调整、跳频、调制技术、信道编码。
3.知识点解说1）利用文字和表格来解说GSM 的频次配置。
2）经过图片和文字观点认识多址方式。
3）利用动画文字描绘GSM 的无线数字传输技术。
4）本知识点总结。
四、课后作业或思虑题：1、在蜂窝通讯系统中在知足同频保护比时可以采纳（）技术，提升频谱利用率。
A、频次复用技术B、时分技术C、码分技术D、空分技术答： A2、以下哪个信道载送呼喊时期来自挪动台的丈量信息（）。
A 、SACCH C、BCCHBD、SDCCH、TCH答： A3、公共信道51 帧的构造中，最多可有（）个用于寻呼的CCCH BLOCK。
A 、8 C、6BD、10、9答： D4、实现多址的方法有哪几种?答：频分多址（ FDMA ）、码分多址（ CDMA ）、时分多址（ TDMA ）。
5、我国 GSM 网络采纳的工作频段是？答： 900/1800MHz 频段。
五、本节小结：GSM 网络采纳 900/1800MHz 频段。
多址技术就是要使众多的挪动用户公用公共信道所采纳的一种技术，实现多址的方法基本有三种，频分多址、码分多址、时分多址。
