高电压技术输电线路的防雷保护

考点5：电力系统防雷保护5.1 输电线路的感应雷过电压一、雷击线路附近大地时，线路上的感应雷过电压1、先导在导线轴线方向上的电场强度X E 将导线两端与雷云电荷异号的正电荷，吸引到最靠近先导通道的一段导线上，成为束缚电荷。

导线上的负电荷则被排斥而向两侧运动，经线路泄露电导和系统中性点进入大地。

导线上电流很小，忽略线路工作电压，导线电位仍保持的电位。

正束缚电荷产生的电场在导线高度处被电导中负电荷产生的电场所抵消。

2、主放电先导通道中的负电荷自下而上被迅速中和，相应的电场被迅速减弱，使导线上正束缚电荷迅速释放，形成电压波向两侧传播，形成的过电压称为感应过电压的静电分量。

与此同时，由于先导通道中雷电流所产生的磁场变化而引起的感应称为感应过电压的电磁分量。

（1）当雷击点离开线路的距离s>65m 时，)(25d L KV Sh I u g ⨯⨯≈ 其中L I ：雷电流峰值（KA）；d h ：导线平均高度（m）；S：为雷击点离线路的距离。

感应过电压峰值一般最大可达300～400KV，这会引起35KV 及以下钢筋混凝土杆线路绝缘闪络。

（2）加避雷线由于屏蔽作用，感应过电压下降，导线上的感应过电压为)k 1(U U gd ,gd -=因此，避雷线离导线越近，耦合系数k 越大，U 感应越小。

二、雷击线路杆塔时，导线上的感应过电压无避雷线d ah =gd U有避雷线)1(U gd ,k ah d -=与直击雷相比，感应过电压的特点：1、极性与雷云电荷相反，一般为正极性。

2、在三相导线上同时出现，不会直接产生相间过电压。

3、 波形较缓和，波前几微秒到几十微秒，波长可达数百微秒。

5.2 输电线路的直击雷过电压和耐雷水平一、雷击杆塔顶部1．塔顶电位塔顶电流i gt <雷电流L i ，即L i i β=gt 雷电流到达峰值时，塔顶电压有最大值6.2(ch L R U gt L td I +=β其中β为分流系数，设雷电流具有斜角波前，at i =，则t L R L L bib t ++=11β，t 取T/2，（T 1波前时间2.6us）2．导线电位和线路绝缘上的电位当塔顶电位为td U 时，在塔顶的避雷线也有同样的电位，导线上产生的耦合电压为td kU ，由于通道电磁场的作用，导线上有感应过电压)1(a k h d -, 此电压与塔顶电位极性相反，所以导线电位的幅值d U 为)1(a U U td k h k d d --=作用在线路绝缘上的总电压k)-)(1ah (U U U U d td j +=-=d td 对于斜角波前的雷电波6.2L 1LI I a T == )1)(6.26.2(ch L k h I d gt j L R U -++=ββ 3．耐雷水平的计算 耐雷水平：]6.2)6.2[)(1(ch %501d gt h k L R U I ++-=β提高耐雷水平：↓↑↓β,,R ch k ，加强线路绝缘。

交流特高压电网的雷电过电压防护范文特高压电网作为电力系统的重要组成部分，承载着大量的电能传输任务。

然而，雷电过电压的存在给特高压电网的安全稳定运行带来了巨大挑战。

因此，为了有效防护特高压电网免受雷电过电压的损害，我们需要采取一系列措施。

首先，合理设置避雷装置是防护特高压电网的首要任务之一。

避雷装置能够将雷电过电压引到安全的地方，从而减小对特高压电网的冲击。

在特高压电网的设计和建设过程中，需要充分考虑避雷装置的安装位置和数量。

同时，避雷装置的维护和检测也是至关重要的。

定期进行避雷装置的巡检，及时发现故障并予以修复，确保其正常运行和使用。

其次，避雷接地系统也是防护特高压电网雷电过电压的关键措施之一。

避雷接地系统的设计和施工需要遵循规范和标准，确保接地电阻的合理性和稳定性。

特高压电网的大型设备和设施通常采用混凝土接地极或大面积接地网。

在实施中，应对接地系统进行详细测试和检测，确保其符合相关要求。

另外，线路的设计和绝缘配合也是防护特高压电网雷电过电压的重要措施之一。

特高压输电线路的绝缘配置必须满足特定的电气要求，以确保能够有效阻断雷电过电压的穿透。

在选用绝缘子时，应考虑其耐电压能力和防雷能力，并严格按照制造厂商的规定进行正确安装和维护。

此外，定期进行特高压电网的雷电过电压监测也是非常重要的。

监测数据可以及时反映特高压电网系统的运行状态和雷电过电压的情况，为运维人员提供及时的处理建议。

在监测数据异常或超过安全阈值时，应采取相应的技术和措施进行处理，避免雷电过电压对特高压电网带来不可逆转的损害。

总之，特高压电网的雷电过电压防护是确保特高压电网安全稳定运行的重要保障。

通过合理设置避雷装置、完善避雷接地系统、优化线路设计和绝缘配合，以及定期进行监测和处理，可以有效防护特高压电网免受雷电过电压的损害。

特高压电网的防雷工作应持续不断地加强，以确保特高压电网安全可靠地为人们输送清洁、高效的电能。

交流特高压电网的雷电过电压防护特高压电网作为电力系统中的重要组成部分，承担着大功率输电的任务，对于雷电过电压防护具有重要意义。

特高压电网在输电过程中容易受到雷电过电压的影响，如不加以防护，可能会对电网设备和系统运行造成损害甚至发生事故。

因此，特高压电网必须采取一系列措施来防止雷电过电压的产生和传播。

首先，特高压电网必须采用合适的导线材料和结构。

特高压电网输电线路通常采用的是悬垂绝缘子，这种绝缘子有良好的绝缘性能和抗风振性能，能够有效地抵御雷电过电压的冲击。

此外，为了提高线路的耐雷电性能，可以在导线上加装避雷针和避雷器，从而将雷电过电压引入地面，保护线路设备。

其次，特高压电网还需要配置雷电过电压保护装置。

雷电过电压保护装置通常采用的是避雷器，可以将雷电过电压引入地面，保护电网设备不受损害。

在特高压电网中，避雷器通常安装在变电站设备的进出线路、变压器和电缆终端等位置。

避雷器能够有效地吸收雷电过电压的能量，保持设备工作在安全电压范围内。

另外，特高压电网还需要加强对接地系统的构建。

良好的接地系统能够将雷电过电压迅速引入地面，减少对设备的影响。

特高压电网接地系统包括接地网、接地极和接地线等，通过有效地配置这些设施，可以提高接地系统的效果。

此外，特高压电网还可以采用接地引雷的方法，将雷电引入地下，减少对电网的影响。

总之，特高压电网的雷电过电压防护是确保电网设备和系统安全运行的关键措施。

通过采用合适的导线材料和结构，配置雷电过电压保护装置，并加强对接地系统的构建，可以有效地防止雷电过电压对电网的影响。

特高压电网必须认真对待雷电过电压防护工作，确保电网的可靠运行。

只有这样，特高压电网才能够更好地为社会提供稳定可靠的电力供应。

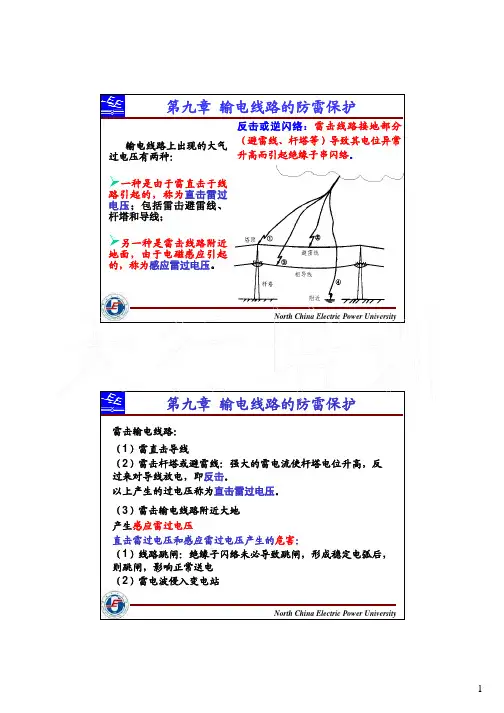

North China Electric Power University第九章输电线路的防雷保护输电线路上出现的大气过电压有两种：¾一种是由于雷直击于线路引起的，称为直击雷过电压；包括雷击避雷线、杆塔和导线；¾另一种是雷击线路附近地面，由于电磁感应引起的，称为感应雷过电压。

反击或逆闪络：雷击线路接地部分（避雷线、杆塔等）导致其电位异常升高而引起绝缘子串闪络。

North China Electric Power University雷击输电线路：（1）雷直击导线（2）雷击杆塔或避雷线：强大的雷电流使杆塔电位升高，反过来对导线放电，即反击。

以上产生的过电压称为直击雷过电压。

（3）雷击输电线路附近大地产生感应雷过电压直击雷过电压和感应雷过电压产生的危害：（1）线路跳闸：绝缘子闪络未必导致跳闸，形成稳定电弧后，则跳闸，影响正常送电（2）雷电波侵入变电站第九章输电线路的防雷保护North China Electric Power University耐雷水平：雷击线路时绝缘不发生闪络的最大雷电流的幅值，以kA 为单位。

它是反映输电线路耐雷击能力的性能指标。

雷击跳闸率：40个雷暴日下每100 km 线路每年由雷击引起的跳闸次数称为“雷击跳闸率”，这是衡量线路防雷性能的综合指标。

工程上衡量输电线路防雷性能优劣的指标：第九章输电线路的防雷保护North China Electric Power University§9-1 输电线路上的感应雷过电压一、雷击线路附近大地时的线路上的感应雷过电压¾先导放电时导线上出现与雷电流极性相反的束缚电荷，主放电时束缚电荷突然释放形成感应雷过电压的静电分量¾主放电中雷电流的急剧变化产生很强的脉冲磁场，在线路导线上产生感应雷过电压的电磁分量极性与雷电流极性相反三相导线上同时出现不考虑避雷线的屏蔽效应时：Sh I U dL i 25×=I L 为雷电流幅值；h d 为导线平均高度；S 为雷击点离线路距离。

线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。

2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。

3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。

4. 即使跳闸也不中断电力的供应。

具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。

2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。

3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。

请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。
