输电线路防雷技术

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。

输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。

35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。

（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。

反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。

若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。

接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。

在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。

（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。

（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。

（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。

能免除线路的冲击闪络，使建弧率降为零。

（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

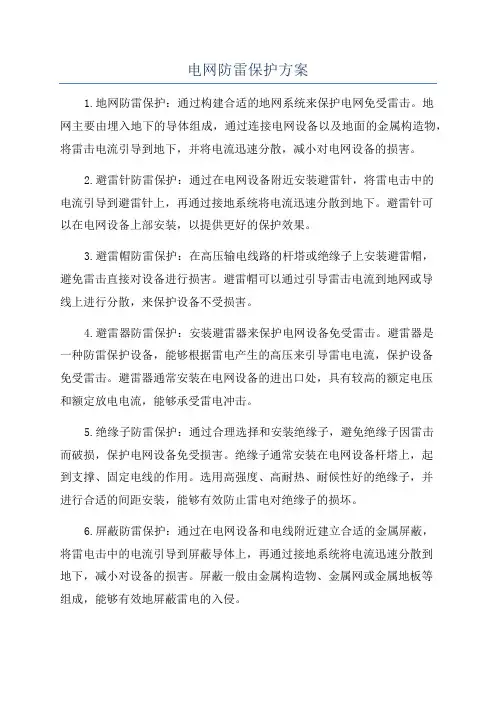

电网防雷保护方案1.地网防雷保护：通过构建合适的地网系统来保护电网免受雷击。

地网主要由埋入地下的导体组成，通过连接电网设备以及地面的金属构造物，将雷击电流引导到地下，并将电流迅速分散，减小对电网设备的损害。

2.避雷针防雷保护：通过在电网设备附近安装避雷针，将雷电击中的电流引导到避雷针上，再通过接地系统将电流迅速分散到地下。

避雷针可以在电网设备上部安装，以提供更好的保护效果。

3.避雷帽防雷保护：在高压输电线路的杆塔或绝缘子上安装避雷帽，避免雷击直接对设备进行损害。

避雷帽可以通过引导雷击电流到地网或导线上进行分散，来保护设备不受损害。

4.避雷器防雷保护：安装避雷器来保护电网设备免受雷击。

避雷器是一种防雷保护设备，能够根据雷电产生的高压来引导雷电电流，保护设备免受雷击。

避雷器通常安装在电网设备的进出口处，具有较高的额定电压和额定放电电流，能够承受雷电冲击。

5.绝缘子防雷保护：通过合理选择和安装绝缘子，避免绝缘子因雷击而破损，保护电网设备免受损害。

绝缘子通常安装在电网设备杆塔上，起到支撑、固定电线的作用。

选用高强度、高耐热、耐候性好的绝缘子，并进行合适的间距安装，能够有效防止雷电对绝缘子的损坏。

6.屏蔽防雷保护：通过在电网设备和电线附近建立合适的金属屏蔽，将雷电击中的电流引导到屏蔽导体上，再通过接地系统将电流迅速分散到地下，减小对设备的损害。

屏蔽一般由金属构造物、金属网或金属地板等组成，能够有效地屏蔽雷电的入侵。

7.监测防雷保护：通过安装雷电监测系统，及时监测周围的雷电活动，并提供报警信息，使得人员能够提前采取防护措施，防止雷电对电网设备的损害。

8.维护防雷保护：定期检查和维护电网防雷保护设备，确保其正常运行和完好性。

检查包括检验导线、避雷针、避雷帽、绝缘子等设备的安装情况、电气连接的可靠性，并及时更换损坏或老化的设备，确保电网防雷保护的有效性。

以上是针对电网的防雷保护方案建议，通过综合运用各种防护措施，可以有效地保护电网免受雷击，降低雷击对电网设备的损害。

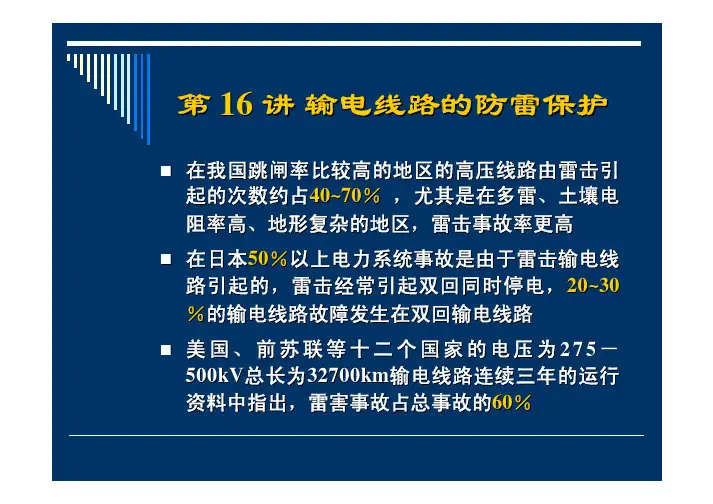

直击雷过电压雷电直接击中杆塔、避雷线或导线引起的线路过电压反击：雷击杆塔或避雷线，造成绝缘子接地端电位比导线高绕击：雷电击中导线感应雷过电压雷击线路附近大地，由电磁感应在导线上产生的过电压（只对35kV以下线路有危险）雷击输线路的后果¾线路发生短路接地故障¾雷电波沿线路侵入变电所，破坏电气设备绝缘，造成停电事故衡量线路防雷性能的综合指标¾耐雷水平：线路遭受雷击所能耐受不至于引起闪络的最大雷电流（kA）¾雷击跳闸率：每100km线路每年因雷击引起的跳闸次数¾静电感应先导阶段（假设为负先导）由于静电感应，最靠近先导通道的一段导线上感应形成形成束缚电荷主放电阶段先导通道中的负电荷自下而上被迅速中和，导线上的正束缚电荷迅速释放，形成电压波向两侧传播由于主放电的平均速度很快，导线上的束缚电荷的释放过程也很快，所以形成的电压波u＝iZ幅值可能很高由于避雷线耦合作用出现的电位：ku t 极性与雷电流相同雷击塔顶时的感应电位：极性与雷电流相反ah d (1-k 0)(最大值）导线电位¾雷击杆塔时导线的电位f d i t k ah u τ/)1(0−=f d t i t d t k ah ku u ku u τ/)1(0−−=+=)1(0k ah ku u ku U d t i t d −−=+=α雷击避雷线档距中央示意图情况1A 点最高电位fs v l τ<×/5.02sss A Z Z Z Z v l u +=002αAs u k u )1(−=空气间隙最高电压U s 等于间隙的U 50%时得到最小间隙距离SkV S U 750%50=ss s Z Z Z Z v k S +−≥002750)1(α我国规程1012.0+≥l S¾雷击杆塔时的跳闸率n 1η11NgP n =)a km /1(22⋅=ηαP NP n ¾绕击导线时的跳闸率n 2g ：为击杆率，雷击杆塔次数占雷击线路总数的比例；与避雷线根数和地形有关P 1：雷电流幅值超过雷击杆塔的耐雷水平的概率P a ：绕击率，P 2：雷电流幅值超过绕击耐雷水平的概率降低杆塔接地电阻土壤电阻率低的地区，应充分利用铁塔、钢筋混凝土杆的自然接地电阻土壤电阻率高的地区，可采用多根放射形接地体或连续伸长接地体以及垂直接地电极等措施架设耦合地线降低杆塔接地电阻有困难时，在导线下方架设一条接地线。

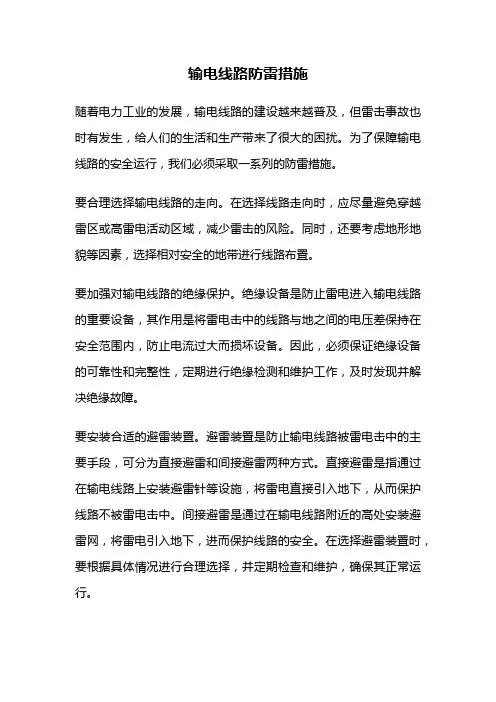

输电线路防雷措施随着电力工业的发展，输电线路的建设越来越普及，但雷击事故也时有发生，给人们的生活和生产带来了很大的困扰。

为了保障输电线路的安全运行，我们必须采取一系列的防雷措施。

要合理选择输电线路的走向。

在选择线路走向时，应尽量避免穿越雷区或高雷电活动区域，减少雷击的风险。

同时，还要考虑地形地貌等因素，选择相对安全的地带进行线路布置。

要加强对输电线路的绝缘保护。

绝缘设备是防止雷电进入输电线路的重要设备，其作用是将雷电击中的线路与地之间的电压差保持在安全范围内，防止电流过大而损坏设备。

因此，必须保证绝缘设备的可靠性和完整性，定期进行绝缘检测和维护工作，及时发现并解决绝缘故障。

要安装合适的避雷装置。

避雷装置是防止输电线路被雷电击中的主要手段，可分为直接避雷和间接避雷两种方式。

直接避雷是指通过在输电线路上安装避雷针等设施，将雷电直接引入地下，从而保护线路不被雷电击中。

间接避雷是通过在输电线路附近的高处安装避雷网，将雷电引入地下，进而保护线路的安全。

在选择避雷装置时，要根据具体情况进行合理选择，并定期检查和维护，确保其正常运行。

还要加强对输电线路周边环境的治理。

由于雷电是自然现象，难以完全避免，因此在输电线路周边的环境治理工作至关重要。

首先，要及时清理线路周围的树木、电线杆等高大物体，减少雷电击中的机会。

其次，要加强对输电线路周边的排水工作，避免因积水而导致雷电击中线路。

同时，还要加强对线路周边的绿化工作，增加植被覆盖，形成自然的避雷屏障，减少雷电的侵害。

要加强对输电线路的监测和预警。

建立完善的监测系统，及时掌握输电线路的工作状态和周围环境的变化，发现线路故障和雷电风险，采取及时措施进行处理。

同时，要加强预警工作，利用现代科技手段，提前预测雷电的发生，及时发布预警信息，引导人们做好防护措施，降低雷电事故的发生率。

输电线路防雷措施是保障电力传输安全的重要环节。

通过合理选择线路走向、加强绝缘保护、安装避雷装置、治理线路周边环境以及加强监测和预警工作，可以有效降低雷击风险，保障输电线路的安全运行。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

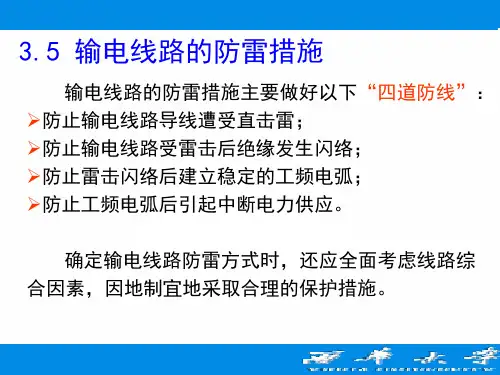

线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。

2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。

3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。

4. 即使跳闸也不中断电力的供应。

具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。

2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。

3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。

请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。

探讨35kV输电线路防雷措施35kV输电线路是电力系统中较高电压的输电线路之一，需要特别注意防雷措施。

以下是对35kV输电线路防雷措施的探讨。

1. 地线防雷：地线是输电线路中的一部分，其主要作用是将感应到的雷电能量迅速引入大地，减少对其他设备的干扰。

对于35kV输电线路，地线的导体应采用符合规定标准的裸导线，以确保良好的接地效果。

还需注意地线的布设，尽量减少接地电阻，提高抗雷击能力。

2. 减少结构突出部分：为了减小35kV输电线路遭受雷击的风险，可尽量减少结构部件的突出部分，如减少绝缘子串数量，降低杆塔高度等。

这样可减少雷电击中的可能性，提高线路的抗雷击能力。

3. 良好的绝缘性能：35kV输电线路的绝缘设计需符合相关标准和规范要求，以确保绝缘性能良好。

绝缘子的选择应遵循正常工作电压和附加电压等要求，防止中间相间隙电晕放电和绝缘子表面电晕放电产生，从而提高绝缘系数和耐电气击穿性能。

4. 防雷接地装置：35kV输电线路应配备有效的防雷接地装置。

这些装置包括避雷针、防雷带、防雷网等，通过引雷和集流放电的作用，将雷电能量迅速引入大地，保护线路设备。

5. 防雷检测：定期进行防雷设备的检测和维护工作，对电力线路的防雷设备进行定期的巡检和测试，发现问题及时处理，确保防雷设备的有效性。

6. 防雷杆塔绝缘和绝缘子串绝缘：对于35kV输电线路的钢管杆塔，应对其表面进行绝缘处理，以防止雷击短路。

绝缘子串在安装时应满足规范要求，确保良好的绝缘性能。

35kV输电线路的防雷措施需要从多个方面综合考虑，包括地线防雷、减少突出部分、良好的绝缘性能、防雷接地装置、防雷检测以及杆塔绝缘和绝缘子串绝缘等。

通过合理的设计和配备有效的防雷设备，能够有效提高35kV输电线路的抗雷击能力，确保电力系统的稳定运行。

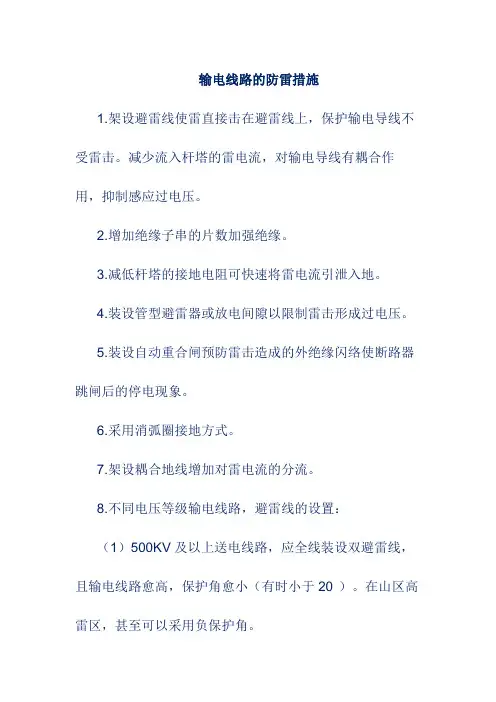

输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。

（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。

输电线路的防雷保护与检修一、前言在现代社会中，电力对我们的生产和生活起着至关重要的作用。

而输电线路作为电力传输的重要设施，经常面临着雷击等自然灾害的威胁。

因此，对输电线路进行防雷保护和定期检修是必不可少的。

本文将详细探讨输电线路的防雷保护措施和检修方法，旨在提高输电线路的安全性和稳定性。

二、防雷保护措施1. 接地装置的设置将输电线路的金属结构与地面有效接地是防雷保护的基本措施之一。

通常采用接地网或接地极进行接地，确保雷电能够安全通过接地系统排除。

接地装置的设置应符合国家规范和行业标准，且接地电阻应控制在合理范围内。

2. 避雷器的应用避雷器是防雷保护中非常关键的装置，用于防止雷电冲击进入输电线路。

避雷器通过与输电线路并联放置，在遭遇过电压时能够迅速导流，保护输电线路不受损害。

避雷器的选择应结合输电线路的特点和工作电压，在设计和安装时要注意与其他防雷设备的协调配合。

3. 停电装置的设置为了确保人身安全，输电线路上应配备停电装置。

当发生雷电及其他灾害时，及时切断电源，保护工作人员的安全。

停电装置应具备快速、灵敏的切断电源功能，并能够迅速恢复正常供电，减少用户的停电时间。

三、检修方法1. 定期巡检定期巡检是保证输电线路正常运行的重要手段之一。

巡检人员应按照规定的时间和路线，对输电线路的避雷器、接地装置、绝缘子等进行清洁和检测，以保证其性能良好。

巡检过程中应注意安全，合理安排巡检时间，防止人为疏忽导致事故的发生。

2. 精确测量输电线路的防雷保护和检修中，精确测量是非常重要的环节。

通过科学、准确的测量，可以获取到输电线路的电气参数和工作状态，从而评估其安全性和稳定性。

常用的测量方法包括绝缘电阻测量、接地电阻测量、避雷器性能测试等。

3. 故障排除当输电线路发生故障时，需要采取及时有效的措施进行排除。

故障排除的过程中，应先确认故障的具体位置和性质，然后有针对性地维修和更换配件。

在进行故障排除时要注意操作规范，防止二次事故的发生。

输电线路雷击原因与防雷措施一、雷击原因雷电是一种自然现象，由于地球表面和云层之间电位差的存在，当电位差达到一定程度时，空气中的电荷会产生强烈的电弧放电。

输电线路在这种强电场的作用下，可能发生雷击。

1.1 天气因素天气是导致输电线路雷击的一个主要原因。

当遇到雷暴天气时，地球表面电势将会产生明显的变化，同时云层中的电荷分布也会非常不稳定，这些天气因素都可能造成雷电现象的发生，对输电线路带来影响。

1.2 空气湿度当空气湿度较大时，空气中的氧分子与水分子往往会被电场电离，释放出自由电子和空穴，这会导致电势在输电线路上的不均匀分布，从而容易引发雷击。

1.3 输电线路结构和形状输电线路的结构和形状对雷电的感应也有很大的影响。

若线路较长且周边的杂物较少，那么雷电流就比较容易进入导线内部，此时输电线路就比较容易受到雷击。

二、防雷措施为了防止输电线路发生雷击，可以采取以下几种防雷措施。

2.1 安装避雷针在输电线路上方安装避雷针是防雷措施的一种有效方法。

避雷针能够分散雷暴电流，减轻雷击对输电线路的影响。

2.2 使用雷电保护器在输电线路中安装雷电保护器可将雷电感应的电荷导向地线，最大程度保护输电线路的安全。

2.3 增加地网通过在输电线路安装大规模的地网，可以有效将雷击感应电荷导向地面，避免对输电线路造成过大影响。

2.4 降低线路电位通过在输电线路上引入降压变压器等装置，减缓输电线路的电位差，有效避免线路雷击。

总的来说，输电线路防雷措施涉及到许多领域，这需要广泛的基础知识和实践经验。

只要掌握了相关技术和方法，就能够有效地防止输电线路发生雷击现象，保证人们生活和工作的正常进行。

输电线路防雷措施输电线路是电力系统中的重要组成部分，负责将发电厂产生的电能传输到各个用户终端。

然而，在雷电活动频繁的地区，雷击对输电线路的安全运行构成了严重的威胁。

因此，针对输电线路的防雷措施显得尤为重要。

要提高输电线路的防雷能力，首先需要对雷电的特点和对输电线路的影响有一定的了解。

雷电是一种极其强大的自然现象，它的主要特点是瞬态高电压、高电流、高功率和高能量。

雷击对输电线路的影响主要体现在以下几个方面：1. 直接雷击：当雷电击中输电线路时，会产生巨大的电流和电压，可能会瞬间烧毁线路设备，造成停电事故。

因此，需要采取措施减少直接雷击对输电线路的影响。

2. 感应雷击：雷电在地面或其他物体上击中时，会产生电磁感应作用，对附近的输电线路产生干扰。

这种感应雷击可能导致输电线路的过电压和过电流，损坏线路设备，甚至造成输电线路短路故障。

为了解决以上问题，需要采取一系列防雷措施来保护输电线路的安全运行。

下面将介绍几种常用的防雷措施。

1. 金属接地网：金属接地网是一种将输电线路接地的措施，它能将雷电击中的电流引入地下，减少对线路设备的影响。

金属接地网应该与输电线路的金属结构（如杆塔、导线等）连接，形成一个完整的导电通路。

2. 避雷针：避雷针是一种尖锐的金属杆，通常安装在输电线路的杆塔或大型设备上方。

避雷针能够吸引雷电，将其导向地下，从而减少对输电线路的直接击中。

3. 避雷器：避雷器是一种专门用于防止输电线路过电压的装置。

它能够在线路电压超过设定值时迅速放电，保护线路设备不受雷击的影响。

4. 避雷绝缘子：避雷绝缘子是一种特殊设计的绝缘装置，它能够将输电线路与大地之间的电压隔离开来，减少雷电对线路的感应作用。

除了上述措施外，还可以利用雷电预警系统来提前预知雷电活动，并及时采取防护措施。

雷电预警系统通过监测雷电活动的电磁信号，判断雷电的位置和强度，并及时向相关人员发出预警信号，以便他们采取必要的防护措施。

针对输电线路的防雷措施是确保电力系统安全运行的重要环节。

输电线路防雷施工方案1. 简介防雷施工方案是为了确保输电线路在雷电活动过程中能够安全运行，减少雷击灾害对输电线路设备的损害，保障电力供应的连续稳定。

本文将介绍输电线路防雷施工方案的主要内容和具体操作步骤。

2. 施工前准备在进行输电线路防雷施工之前，需要进行以下准备工作：2.1. 雷电活动调查在施工前，可以通过查阅当地的雷电活动资料、气象报告等途径，了解当地的雷电活动情况。

根据不同地区的雷电频率和强度，采取相应的防雷措施。

2.2. 防雷施工方案制定根据实际情况，制定针对性的防雷施工方案。

方案中应包括针对不同部位的防雷措施、具体的操作步骤、所需的材料和工具等内容。

2.3. 防雷工作人员培训为确保防雷施工的质量和安全，需要对防雷工作人员进行专业培训，使其了解和掌握相关防雷知识和技能。

3. 防雷施工步骤3.1. 清理工作在施工前，需要对输电线路的周围环境进行清理，清除可能影响施工的障碍物，确保施工区域的整洁。

3.2. 行走道搭设根据防雷施工方案，确定施工区域的行走道的位置和布置。

行走道可采用钢板搭设，确保施工人员的安全。

3.3. 设备绝缘根据防雷施工方案，对输电线路的设备进行绝缘处理。

绝缘材料可以采用绝缘胶带、绝缘垫片等。

3.4. 防雷设施安装根据防雷施工方案，对输电线路的防雷设施进行安装。

防雷设施包括避雷针、避雷线、引雷装置等。

3.5. 检查和测试在施工完成后，进行设备的检查和测试工作，确保防雷设施的正常运行和有效性。

4. 安全注意事项在进行输电线路防雷施工时，需要注意以下安全事项：•确保防雷工作人员已经接受专业培训，掌握相关安全知识和技能。

•在施工现场设置明显的警示标志，提醒其他人员注意。

•使用符合安全标准的工具和材料，避免使用损坏或过期的设备。

•在施工过程中，严禁随意碰触输电线路设备，以免触电事故发生。

•如果遇到恶劣的天气条件（如大风、雷暴等），应立即停工，并采取相应的撤离措施。

5. 总结通过对输电线路防雷施工方案的制定和实施，可以有效预防雷击灾害对输电线路设备的损害，确保电力供应的连续稳定。
