输电线路的防雷技术措施

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。

输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。

35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。

（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。

反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。

若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。

接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。

在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。

（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。

（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。

（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。

能免除线路的冲击闪络，使建弧率降为零。

（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

根据理论分析和实验结果，当雷击点离导线的距离
S>65m，I≤100kA 时，导线上感应雷过电压幅值Ui可计算为：
Ui
?
25
Ihc S
式中 I — 雷电流幅值，kA；
hc — 导线悬挂的平均高度，m； S — 雷击点与导线的水平距离，m。
由于雷击地面时雷击点的自然接地电阻较大，雷电流幅 值一般不超过100kA，所以可按 I=100kA 估算线路上可能出 现的最大感应雷过电压。根据对这种过电压的实测证明，感 应雷过电压幅值一般不超过300~400kV。
雷击线路附近地面时导线上的感应过电压
感应雷过电压对35kV及以下输电线路，可能造成绝缘闪 络，而对于110kV及以上线路，由于线路的绝缘水平较高， 一般不会引起闪络。感应雷过电压在三相导线中存在，三相 导线上感应过电压在数值上的差别仅仅是导线高度的不同而 引起的，故相间电位差很小，所以感应过电压不会引起架空 线路的相间绝缘闪络。
如果先导通道中的电荷是全部瞬时被中 和的，则导线上的束缚电荷将全部瞬时 变为自由电荷，此时导线出现的电位仅 由这些刚解放的束缚电荷决定，显然等 于+U0(x)，这是静电感应过电压的极限。 实际上，主放电的速度有限，所以导线 上束缚电荷的释放是逐步的，因而静电 感应过电压将比+U0(x)小。
感应雷过电压的形成
雷击时，地线上的电位较高，将出现电晕，耦合系数 将变大为原来的k1倍，即k=k1k0，其中k0为导线间的几何耦 合系数，k1为考虑电晕效应的修正系数。
耦合系数的电晕修正系数k1
雷击杆塔塔顶或附近避雷线时的过电压
? 线路绝缘上承受的电压
不考虑塔顶与绝缘子悬挂点的电位差，线路绝缘两端 电压Ulj等于塔顶电位减去导线电位为：

输电线路防雷技术分析及维护措施摘要：电力能源是社会发展中至关重要的一项能源，并且随着社会经济的快速发展，人们的用电需求在不断增加，促进了我国电力行业迅速发展。

电力系统是由多个部分组成的，输电线路是其中的关键部分，只有保证输电线路不出现故障，才可以确保电力系统有效运行。

由于输电线路较长，可能会遭受雷电等袭击，在实际运行过程中常常会出现问题，导致输电线路产生相应的故障。

所以，电力企业需要做好输电线路的检修及防雷工作，确保能为人们不间断地输送电能。

本文就输电线路雷击的危害及当前阶段线路架设过程中常见的防雷施工技术进行简单的讨论研究。

关键词：输电线路；雷击损害；防雷接地技术；电力线路维护检修前言输电线路安全对电力网络正常运行影响很大，当前大部分输电线路都在空旷地方分布，运行期间极易出现雷击故障，让电力设备发生危害。

如在雷击影响下出现火灾事故，将对电力网络正常供电带来不利影响，并严重威胁着人们生命财产安全，如何加强输电线路防雷工作是我们需要重视与尽快解决的问题。

1雷电破坏形式1.1直击雷在雷电破坏形式中，直击雷对于线路所造成的破坏程度较大。

因为线缆可能会被雷电击断，同时雷电产生的高电流会破坏支撑塔架，一旦塔架倒塌，会造成电路整体产生断路。

另外，直击雷会对用户端的相关电气设备产生很大的影响，严重的会造成严重的火灾。

尽管直击雷对于电路整体所造成的破坏性更大，但是其发生频率不高，特别是与用户直接连接的线路，因为其架设的高度不高，往往很少产生该类问题。

1.2感应雷与直击雷相比，感应雷在自然界中几乎是长期存在的，这主要是由于闪电在形成过程中会向大气释放电磁波，电磁波作用在导线上会在线路中产生相应的感应电流，使配电终端的电流波动振幅提高，破坏电流参数稳定性。

大部分精密设备电流稳定性被破坏后，会影响其工作精确度，因此要需要针对感应雷进行防雷设计。

2雷击跳闸分析2.1绕击成因分析输电线路设计时,为了尽量降低线路遭遇雷击的概率,设计人员必须要明确线路遭遇雷击的原因,经过有关研究人员的现场实测、模拟实验后发现,电力线路遭遇雷击主要与雷电流的强度、电力线路杆塔的接地电阻大小、线路绝缘放电电压等因素有关,雷电绕击率与输电线路经过区域的地质地貌条件、电力线路杆塔的高度、避雷线对边导线保护角等因素密切相关。

高压输电线路防雷措施分析及改进方法在高压输电线路的运行过程之中，雷击问题难以避免，且极易对输电线路的安全性及供电的稳定性产生影响，此时只有采取合理的措施，做好防雷工作，才能够确保人们的用电安全性及稳定性。

但就高压输电线路防雷措施而言，其仍存在一定的不足，应对之良好的分析，并通过一系列的方法，实现对高压输电线路防雷方面的良好改进。

标签：高压输电线路;防雷措施;改进方法1雷击问题给高压输电线路的影响1.1雷击问题分析改进并优化现有防雷技术方法时，必须优先考虑高压输电线路受到的雷击现象的具体情况，确定防雷工作的侧重点。

现分析线路雷击事件的具体情况，高压线路在雷雨天气中比较容易受到雷击影响，雷电可直接在线路导线处发挥作用;电路导线被雷电绕过后，可能受到雷电反击影响;雷电影响了线路附近的道路之后，输电线路系统受到间接影响，会形成感应过电压。

无论出现哪一种雷击事件，雷电波都会使输电线路的导线上生成大量的新电荷，破坏电路的平衡性，雷击现象之后，线路还会形成绝缘子闪络现象，线路跳闸问题生成，绝缘子断线与击穿事故给输电线路造成的影响更严重。

1.2输电线路防雷工作影响因素改进防雷措施，需要确定防雷保护工作的正确展开方向，找出影响线路防雷效果的主要影响因素。

杆塔的绕击数与其高度呈现出正比的关系，杆塔的高度数值增加后，地面屏蔽效果随之减弱，绕击区范围扩大，雷击事件形成概率增大，因此可调整杆塔高度。

高压输电线路所处区域的地形与雷击事故出现概率之间也有关联，设置在山区中的输电线路的实际绕击率偏高，因此有更大概率出现雷击的现象。

电流从地面的一处位置流向另一处位置时形成电阻值被称为接地电阻，接地电阻也是影响线路防雷效果的重要因素之一。

另外線路绝缘水平与波阻抗以及绕击数存在关联，共同影响输电线路的安全性。

2可行的防雷保护措施在既有的高压输电线路防雷保护系统的基础上，工作人员还可以利用以下几种技术手段来增强防雷工作工作的开设力度，更全面地完成防雷保护相关的工作。

科技毒
高压输 电线路 防雷技术措施分析
汤志 军
江苏省 电力公司检修分公司
者避 雷器 的安 装， 往 往 忽略 了重要 的环节 ， 那就 是 对防 雷保 护角 的设 置。 防雷保护角不但可以有效的降低高压输 电线路 中出现的 闪络现象 ， 而且还 可以有 效的降低 电网中的安全 隐患 。 因此 ， 对防雷保护 角的设置 就 显的至 关重要 。 在对 山区进行 线路的绕行 时， 应该要采用有 效的计算 方法来 对杆塔有 效保护角进行校 正， 并且对其进行设计 的过程 中， 要充 分的考虑保护 角过大 的现象 ， 尽可能 地将雷击现象 降到最低。 避雷线的 １ 、 前言 众所周知 ， 雷 电属于 自 然 现象 ， 而且雷 电对 于电力系统的危 害性 较 主要作用 就是 引流 ， 所 以在每一 个杆塔 接地 的地方设 置在具 有双 避雷 大， 范 围也较 广泛 ， 因此 ， 对于 雷电 的防治就 显得至 关 重要 。 就目 前 来 线 的高压输 电线路 中， 这样 就能够 有效 的降低 避雷线 在 电路 回路 中的 说， 人们对 于雷 电的具体情况并 没有 比较全面的掌 握 ， 这 样对雷 电的有 功率损耗 。 与此 同时， 将避雷 线通过一个较小 的空隙和大地 之间保持一 效防御措施 就不 到位。 如 果不能够 有效的降低雷 电的危险性 ， 就会对人 种绝 缘的状 态 ， 这 样在雷 电发生时， 空 隙就会被击穿 ， 从而使避雷 线和 们 的人身和 财产安 全造 成极 大的威 胁 尤其是 对于高 压输 电线 路的 防 大地 相接 因此可以知 道， 如果将 避雷线 的保护角适 当的减小 ， 就可以 雷技术而言 ， 其科 学性和全面性 就变得至关重要。 一 有效 的减少雷击现象 ， 进 而有效的降低 了损失。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空输电线路的防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes架空输电线路的防雷(标准版)1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。

因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。

同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。

避雷线对边导线的保护角应做得小一些，一般采用20°～30°。

220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。

为了起到保护作用，避雷线应在每基杆塔处接地。

在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。

为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。

雷击时，间隙被击穿，使避雷线接地。

2降低杆塔接地电阻降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。

输电线路防雷设计具体措施要点分析摘要：近年来，国家加强和规范了输电线路工程的质量要求，因而对输电线路的设计也提出了更高的要求。

而输电线路多架设在户外，经常受到雷电侵袭，导致输电线路运行故障，造成大范围停电事故，因此要重视输电线路的防雷设计。

从设计阶段开始，就要合理选择合适的设计方案，考虑线路防雷问题，合理选择线路路径；架设避雷线；降低杆塔接地电阻，提高线路整体绝缘水平，提升安全运行率和供电可靠性。

本文在此从输电线路雷击的成因出发，对如何做好输电线路防雷设计提出了几个关键措施。

关键词：输电线路；防雷；设计措施；避雷针；避雷线前言：目前，我国仍然有许多地方的输配电线路的杆搭高度严重超过超准，更有些地方的输配电线路没有进行防雷措施设计，不仅增大了输配电线路故障的可能性，还可能对周围的居民带来人身安全的威胁，因此，输配电线路的防雷设计尤为重要。

一、输电线路防雷概述输电线路雷击时产生的过电压可达400kV，极易对35kV以下的线路造成致命性的伤害。

同时，雷电直击也是造成110kV以上输电线路故障的重要因素之一。

直击雷可划分为绕击和反击两种形式，均能严重威胁线路的安全运行。

经调查数据显示，绕击多发生于山区线路中，反击多发生于平原和丘陵地区线路中。

所以，在设计输电线路之前，应对雷击的性质进行充分研究，从而运用针对性较强的防雷技术，以提高防雷效果。

针对山区线路，应当选择防雷走廊，减小避雷线保护角，增强绝缘性能；对于丘陵和平原地区线路，应当采用有效措施降低电阻，以达到防雷的作用。

据统计，输电线路的雷害事故占有很大的比例。

由于输电线路保“网”的重要地位，如何减少输电线路的雷害事故成为电力系统安全稳定运行的一项重要课题。

所以加强架空输电线路的耐雷水平，减少输电线路雷害事故引起的跳闸是防雷设计的首要任务。

二、输电线路雷击成因分析在雷击杆顶时，由于塔角接地电阻 R很小，于是就出现反射现象。

如 R=0，则杆顶部不会出现对地电压。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

分流作用 耦合作用
5
• 避雷线的假设原则： 1）. 3~10kV线路防雷保护
• 不架设避雷线，为提高供电可靠性可投入自动重合闸。 • 在雷电特强烈地区可采用高一电压等级的绝缘子，或
顶相用针式两边改用两片悬式绝缘子（不平衡绝缘）。 • 对特殊用户应用环形供电或不同杆双回路供电，必要时
改为电缆供电。
7.采用不平衡绝缘方式：
针对同杆并架的线路， 按三角形布置，在上面的线 上加间隙或管型避雷器，对 其他线起到保护作用。
8、安装线路避雷器：
把避雷器并联在线路上， 当作用电压超过避雷器的 放电电压时，避雷器先放 电，限制了过电压的发展。
习题
7.1 说明避雷线在输电线路防雷保护中的作用。对有避雷 线的线路应采取什么措施来提高耐雷水平?
根据前面对雷电产生、发展的分析，在确 定不同电压等级的输电线路防雷保护方式时， 主要应从线路的重要程度、系统的运行方式、 输电线路经过地区雷电活动的强弱、地形地 貌的特点、土壤电阻率等条件，结合当地原 有线路的运行经验，根据技术经济比较的结 果，因地制宜、全面考虑。
输电线路防雷的措施（“四道防线”）：
2
输电线路防雷的措施“四道防线”的图 示
输电线路防雷的具体措施
• 架设避雷线 • 降低杆塔接地电阻 • 架设耦合地线 • 采用不平衡绝缘方式 • 装设自动重合闸 • 采用消弧线圈接地方式 • 加强绝缘 • 装设避雷器
4
1.架设避雷线
避雷线，处于导线的上方，架空的接地线。 避雷线的作用：
对导线有遮蔽作用，可避免雷直击导线。 对雷电流有分流作用，使塔顶电位下降； 对导线有耦合作用，降低雷击杆塔时绝缘子串上电压；
（1）防止雷直击导线 沿线架设避雷线，有时还要装避雷针与其配合

输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。

（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。

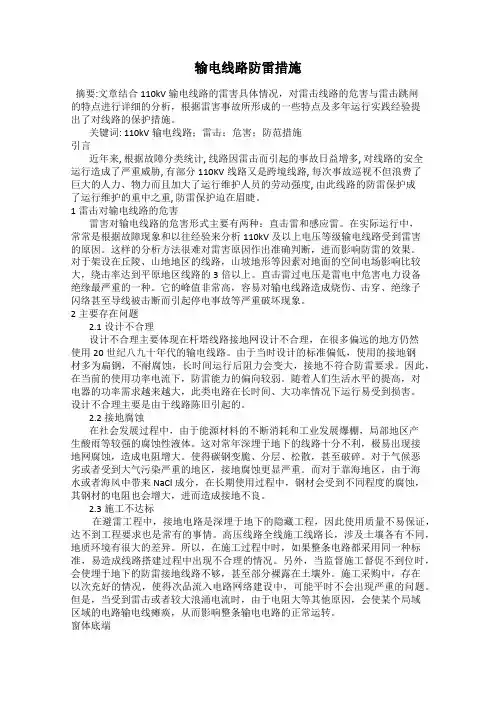

输电线路防雷措施摘要:文章结合110kV输电线路的雷害具体情况，对雷击线路的危害与雷击跳闸的特点进行详细的分析，根据雷害事故所形成的一些特点及多年运行实践经验提出了对线路的保护措施。

关键词: 110kV输电线路；雷击；危害；防范措施引言近年来, 根据故障分类统计, 线路因雷击而引起的事故日益增多, 对线路的安全运行造成了严重威胁, 有部分110KV线路又是跨境线路, 每次事故巡视不但浪费了巨大的人力、物力而且加大了运行维护人员的劳动强度, 由此线路的防雷保护成了运行维护的重中之重, 防雷保护迫在眉睫。

1雷击对输电线路的危害雷害对输电线路的危害形式主要有两种：直击雷和感应雷。

在实际运行中，常常是根据故障现象和以往经验来分析110kV及以上电压等级输电线路受到雷害的原因。

这样的分析方法很难对雷害原因作出准确判断，进而影响防雷的效果。

对于架设在丘陵、山地地区的线路，山坡地形等因素对地面的空间电场影响比较大，绕击率达到平原地区线路的3倍以上。

直击雷过电压是雷电中危害电力设备绝缘最严重的一种。

它的峰值非常高，容易对输电线路造成烧伤、击穿、绝缘子闪络甚至导线被击断而引起停电事故等严重破坏现象。

2主要存在问题2.1设计不合理设计不合理主要体现在杆塔线路接地网设计不合理，在很多偏远的地方仍然使用20世纪八九十年代的输电线路。

由于当时设计的标准偏低，使用的接地钢材多为扁钢，不耐腐蚀，长时间运行后阻力会变大，接地不符合防雷要求。

因此，在当前的使用功率电流下，防雷能力的偏向较弱。

随着人们生活水平的提高，对电器的功率需求越来越大，此类电路在长时间、大功率情况下运行易受到损害。

设计不合理主要是由于线路陈旧引起的。

2.2接地腐蚀在社会发展过程中，由于能源材料的不断消耗和工业发展爆棚，局部地区产生酸雨等较强的腐蚀性液体。

这对常年深埋于地下的线路十分不利，极易出现接地网腐蚀，造成电阻增大。

使得碳钢变脆、分层、松散，甚至破碎。

对于气候恶劣或者受到大气污染严重的地区，接地腐蚀更显严重。

35kV架空输电线路与防雷措施摘要：本文笔者主要针对35kV架空输电线与防雷措施开展分析，希望通过笔者的分析可以提升架空输电线路的防雷能力，确保输电线路的有效运行。

关键词：35kV；输电线；防雷；措施在电力系统中架空输电线发挥着重要的作用，它会受各种因素的影响，造成输电线的出现运行安全问题，因此想要保护电力系统，做好35kV架空输电线的防雷工作是非常重要的。

因此，笔者认为开展35kV架空输电线路与防雷措施方面的分析是非常必要的。

一、雷击的含义分析雷击的形式主要分为绕击雷和直击雷。

当架空输电线没有采取避雷措施时会造成雷过电压的情况，从而影响输电线路的运行。

电线杆塔是输电线设施的重要部分，在输配电的过程中具有重大的作用。

随着我国经济发展，输电线路不断增多，输电线线路的防雷保护也是电力建设施工、运行的重中之重。

同时电线杆塔也会直接影响到输电线路，一旦遇到雷击杆塔的事件就会将电感直接传输至架空输电线，导致输电线路的电位升高，从而影响到电力系统的运行。

二、35kV架空输电线路雷击原因（一）输电线路自身原因35kV架空输电线路受雷击的主要原因大部分是由于输电线路的自身原因。

由于架空输电线路周边也会有其他线路，在这种情况下很容易受到雷击的影响。

另外，其他线路的防雷技术存在不同，如果不对架空输电线路进行深度的研究，不采取有效的防雷措施，也无法达到防雷效果，从而受到雷击的影响。

虽然部分架空输电线路已经使用绝缘子，但仍然存在很多问题，当绝缘子被雷击中很难找出故障，尤其是后期维修工作，延长了维修的时间，也加大了维修的难度。

（二）外部环境原因架空输电线被雷击也会受到外部原因的影响。

尤其是在一些乡镇地区，架空输电线路受到雷击是一种常见现象，也存在当地居民对接地线偷盗情况，由于输电线路长期暴露在外部的环境下，经常会受到一些外部的因素造成一些安全事故，例如在雷雨天气，架空输电线路就会受到雷击，从而导致输电线路的运行失常，甚至出现失灵的情况。

2. 输电线路的直击雷过电压和耐雷水平
若雷电流取为斜角波头，即 iL=at，可得雷击点的最高电
位：
uA
= iZ
⋅ Zb 2
= iL
Z0Zb 2Z0 + Zb
iL = at
UA
=
a×
l vb
×
Z0Zb 2Z0 + Zb
l
2. 输电线路的直击雷过电压和耐雷水平
由于避雷线与导线间的耦合作用，在导线上将产生耦合
输电线路防雷的原则和措施
做好输电线路的防雷工作，不仅可以提高输电线路 本身的供电可靠性，而且还可以使变电所安全运行。
输电线路的防雷保护
架空线路遭受雷击的可能性 10kV、35kV线路
主要是110kV、 220kV，部分 500kV线路
雷击线路附近地面 雷击塔顶及塔顶附近避雷线 雷击档距中央的避雷线 雷击导线
110kV、 220kV、 500kV线路
1、输电线路的感应雷过电压
感应过电压 当雷击线路附近大地时，由于电磁感应，在线路上的
导线会产生感应过电压。
1、输电线路的感应雷过电压
（一）、雷击线路附近大地时，线路上的感应过电压
主放电前 在雷云放电的起始阶段，存在着向大地发展的先导放
电过程，线路正处于雷云与先导通道的电场中，由于静电 感应，沿导线方向的电场强度分量Ex将导线两端与雷云异 号的正电荷吸引到靠近先导通道的一段导线上来成为束缚 电荷，导线上的负电荷则由于Ex的排斥作用而使其向两端 运动，经线路的泄露电导和系统的中性点而流入大地。
（二）、雷击线路杆塔时，导线上的感应过电压
雷击线路杆塔时，由于雷电通道所产生的电磁场迅速变 化，将在导线上感应出与雷电流极性相反的过电压，其计算问 题至今尚有争论，不同方法计算的结果差别很大，也缺乏实践 数据。目前，《规程》建议对一般高度（约40M以下）无避雷 线的线路，此感应过电压最大值可用下式计算

输电线路雷击跳闸故障及防范措施摘要：通常，输电线路在运行中不可避免会出现雷击跳闸故障，这样就会导致输电线路被损坏，影响整个电力系统的运行。

因此，在这种情况下，供电企业必须要采取有效的措施来科学防范输电线路出现雷击跳闸故障，这是尤为重要的。

基于此，本文从输电线路雷击跳闸故障的主要原因、输电线路雷击带来的危害、输电线路雷击防护的关键技术以及输电线路雷击跳闸故障的有效防范措施四个方面进行详细分析，以供大家学习和参考。

关键词：输电线路；雷击跳闸故障；防范；措施输电线路因为覆盖范围相当大，必须要跨越很多区域。

在雷击多发的区域，输电线路很有可能受到雷击引起跳闸故障，也会降低输电的稳定性以及可靠性。

因此，作为供电企业，应该根据输电线路雷击跳闸故障的特征，制定有效的防雷措施，加强输电线路的保护，避免其受到损坏，而且尽可能将由于雷击而造成的经济损失及社会影响控制在最小化。

一、输电线路雷击跳闸故障的主要原因一般来说，输电线路雷击跳闸故障的原因可以分成两种，一种是内因，另一种是外因。

首先，就内因来讲，其主要包括输电线路本身的设计缺乏合理性、杆塔接地电阻不符合标准要求、线路绝缘子出现老化等自身防雷措施有待完善。

其次，就外因来讲，其主要包括输电线路处于恶劣的环境、接地土壤率不一样等等[1]。

同时，输电线路雷击跳闸故障的发生也与其他方面相关，比如：输电线路的排列方法以及杆塔的高度等等。

雷击跳闸故障往往是输电线路的导线以及杆塔等等遭受雷击，在雷击过电压的作用下输电线路必定会产生很大雷击电流以及雷击过电压，如果线路的防雷措施不足或者没有显著的避雷效果，就会导致线路绝缘子击穿甚至输电线路断线，造成线路跳闸保护动作。

二、输电线路雷击带来的危害一般来说，输电线路雷击的危害有很多，比如：设备毁坏以及线路跳闸等等。

设备毁坏具体表现在雷击过电压导致绝缘子被击穿以及闪络，甚至导致绝缘子串炸裂以及线路烧毁。

线路跳闸往往是雷电感应形成雷击电流，造成输电线路出现单相接地以及相间短路，导致输电线路保护跳闸，系统稳定性受到损坏等等。

35kV输电线路防雷措施发布时间：2022-12-06T03:18:28.784Z 来源：《福光技术》2022年23期作者：何璇[导读] 如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。

雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。

因此，我们应该采取有效的措施，避免输电线路遭受雷击。

遵义供电局贵州省遵义市 563000摘要：如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。

雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。

因此，我们应该采取有效的措施，避免输电线路遭受雷击。

为了避免上述的现象发生，我们通常采用的主要防雷措施有：有效的降低杆塔接地电阻；在输电线路上增设避雷线；加装一定数量的耦合地线；进一步提高输电线路的绝缘水平等。

但是有些问题还是未能找到有效的解决办法，例如遇到土壤电阻率较高时或绕击雷对输电线路的影响等。

为此，这就需要我们采取更加有效的方法来提高输电线路的耐雷水平，减少可能出现的雷击跳闸率。

如今，在输电系统中应用范围最广的是在输电线路的两端或易雷击段安装避雷器，这种防雷技术在我国已经开始日趋完善。

关键词：输电线路；防雷；措施1输电线路遭受雷击的原因及所造成的损坏 1.1输电线路遭受雷击的原因输电线路遭受雷击是由于大气的过电压通过输电线路的杆塔形成一定的放电通道，最终导致输电线路的绝缘层被雷电击穿，该过电压又称大气过电压，可以分为两类，即感应过电压和直接过电压。

感应过电压是由于雷击能量较大，当大气中的雷电击到输电线路附近的地面上，线路中的三根导线因感应而产生较高的电压，该类过电压的电压幅值通常为300~400kA，可以有效的击穿空气间隙大概60~80cm，容易使一些线杆出现闪络事故。

直接过电压是由于输电线路直接遭受雷击，并且危害到设备绝缘的电压，该类过电压会引起很大的雷电流，有时可以达到几十甚至几百千安，对输电设备产生较大的破坏。

避免雷电对人身和财产的危害
雷电具有极大的破坏力，可能导致人身伤亡和财产损失。通 过采取有效的防雷措施，可以降低雷电对架空输电线路及其 周边环境的危害，从而避免因雷电灾害引发的人身和财产损 失。
架空输电线路防雷的现状
防雷设施建设不足
部分地区的架空输电线路防雷设施建设不足，缺乏必要的避雷线、避雷器等防 雷设备，导致线路在遭受雷电袭击时容易发生故障。
架空输电线路分布广泛，穿越的地理环境复杂多变，包括山区、丘陵、平原等地 形。这些不同的地理环境对防雷设施的建设和维护提出了更高的要求。
02
架空输电线路的防雷措施
安装避雷线
避雷线是架空输电线路最基本的防雷措施之一，通过在导线上方安装避雷线，当雷电击中线路时，避雷线将雷电电流引入地 下，以保护线路免受雷击。
避雷器的选择应考虑其额定电压、电 流和安装位置等因素。
架设耦合地线
耦合地线是一种通过增加一条地线来提高线路防雷能力的措施，通过耦合地线与导线之间的耦合作用 ，提高线路的耐雷水平。
耦合地线的架设方式应根据线路的具体情况来确定，包括耦合地线的截面积、位置和架设方式等。
03
架空输电线路的接地措施
杆塔接地装置
培训
对架空输电线路的维护人员进行防雷知识培 训，提高其防雷技能和意识。
宣传
通过宣传栏、宣传册等方式，向公众普及架 空输电线路的防雷知识和应对方法，提高公 众的防雷意识和自我保护能力。
05
结论与展望
架空输电线路防雷及接地措施的重要性
保障电力系统的稳定运行
架空输电线路是电力系统的重要组成部分，其稳定运行对于保障电力系统的供电可靠性至 关重要。防雷及接地措施可以有效地减少雷击对线路稳定运行的影响，避免因雷击导致的 大规模停电事故。

架空输电线路防雷导则一、前言随着社会的发展，电力系统的建设越来越重要，而输电线路作为电力系统的重要组成部分，其安全稳定运行对整个电力系统的运行至关重要。

然而，雷击是输电线路运行中不可避免的问题之一，因此架空输电线路防雷导则显得尤为重要。

二、雷击对输电线路的危害雷击是指大气中产生的强大静电场与地面或物体之间产生放电现象。

当雷击发生在输电线路上时，会带来以下危害：1. 毁坏杆塔和绝缘子：雷击会在杆塔和绝缘子上形成高压脉冲，导致杆塔和绝缘子受到损坏或破裂。

2. 烧毁设备：雷击产生高温火花，容易引起设备损坏或烧毁。

3. 造成停电：当输电线路受到雷击时，可能会造成局部或整条线路停电。

4. 影响供电质量：由于输电线路受到雷击后可能出现短暂故障或停电，从而影响供电质量。

三、架空输电线路防雷导则的重要性为了保证输电线路的安全稳定运行，必须采取有效的防雷措施。

架空输电线路防雷导则是一种有效的防雷措施，其重要性主要体现在以下几个方面：1. 保护设备：架空输电线路防雷导则可以有效地保护设备不受到雷击的损坏。

2. 保障供电：通过采取架空输电线路防雷导则，可以减少因雷击造成的停电或故障，从而保障供电。

3. 提高供电质量：通过采取架空输电线路防雷导则，可以减少因雷击造成的停电或故障，从而提高供电质量。

四、架空输电线路防雷导则的实现方法1. 接地系统接地系统是一种常用的防雷措施。

通过将输电线路与大地接通，可以将静电场转移到大地中去，并消除静荷。

在接地系统中，接地体是起到关键作用的部分。

接地体应该具有良好的导体性能和耐腐蚀性能。

2. 避雷针避雷针是一种常用的防雷措施。

它通过将架空输电线路上的避雷针与大地接通，形成一个保护区域，从而将雷击电流引入大地中去。

避雷针应该设置在杆塔顶部，并保持良好的接地。

3. 避雷线避雷线是一种常用的防雷措施。

它通过将架空输电线路上的避雷线与大地接通，形成一个保护区域，从而将雷击电流引入大地中去。

避雷线应该设置在杆塔顶部，并保持良好的接地。
