二极管三极管场管的识别与检测

三极管基础知识及测量方法三极管基础知识及测量方法一、晶体管基础双极结型三极管相当于两个背靠背的二极管PN 结。

正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。

在共发射极晶体管电路中 ,发射结在基极电路中正向偏置 , 其电压降很小。

绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。

由于 VBE 很小，所以基极电流约为IB= 5V/50 k Ω = 0.1mA 。

如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC=β*IB=10mA。

在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。

金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。

当栅 G 电压 VG 增大时，p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。

当表面达到反型时，电子积累层将在 n+ 源区 S 和 n+ 漏区 D 之间形成导电沟道。

当VDS ≠ 0 时，源漏电极之间有较大的电流 IDS 流过。

使半导体表面达到强反型时所需加的栅源电压称为阈值电压 VT 。

当 VGS>VT 并取不同数值时，反型层的导电能力将改变，在相同的 VDS 下也将产生不同的 IDS , 实现栅源电压VGS 对源漏电流 IDS 的控制。

二、晶体管的命名方法晶体管：最常用的有三极管和二极管两种。

三极管以符号BG（旧）或（T）表示，二极管以D表示。

按制作材料分，晶体管可分为锗管和硅管两种。

按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。

实验二极管和三极管的识别与检测一、实验目的1•熟悉晶体二板管、三段管的外形氏引脚识别方法。

2•熟悉半导体二枕管和三:枕管的类别、型号尺主要性能参數。

3•学握用万用表判别二枕管和三枕管的牧性氏其性能的好坏。

二、实验仪踣1.万用衰2.不同规格、类型的半导体二枚管和三牧管若干。

三、实验步骤及内容1•利用万用表测试晶体二机俊(1)鉴别正负檬性机械万用裘此其欧姆档的内部等效电路如图所示。

图中E为裘內电源，r为等效内阻，1为被测回路中的实际电流。

由图可见，黑表笔接表內电源的正端，红表笔接裘内电源的负端。

将万用表欧姆档的量程拨到RxlOO或/?X1K档, 并将两表笔分别接到二枕管的两端如图所示，即红表笔接二枕管的负枕，而黑表笔接二•枚管的正枳，则二枚管处于正向偏虽状态，因而呈现出低电阻，此时万用表指示的电沮通常小于几千欧。

反之，若将红裘笔接二枕管的正牧，而黑表笔接二枕管的负段，则二枚管被反向偏虽，此时万用表指示的电阻值将达几百千欧。

电阻大(2)测试性能将万用表的黒表笔接二牧管正枕，红丧笔接二裤管员枕，可测得二枕管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二枕管的正向电阻愈小愈好。

将红表笔接二牧管正牧，黑表笔接二牧管负秋，可测出反向电阻。

一般要求二枕管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二裤管失去单向导电作用。

如杲正、反向电阻都为无穷大，裘明管于巳断路；反之，二者都为零，丧明管于短路。

2.利用万用表测试小功率晶体三极管(0判定基枕和管子类型由于基枕与发射牧、杀积与褒电枚之间，分别是两个PN结，而PN结的反向电阻債很大，正向电阻值很小，闵此，可用万用裘的7?xlOO或Rx\K档进行测试。

先将黑表笔接晶体管的某一枚，然后将红表笔先后接其余两个枚，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基枕，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基枚。

若两次测得的阻值为一大一小，则黑表笔所接的电枚不爱三枕管的基枕，应另接一个电枚重新测量，以使确定管子的基枚。

实验一、晶体二极管、三极管的识别和检测一、实训目的1.学会使用指针式万用表测定并判断二极管、三极管的管脚与管子的好坏。

2.学会测定常用二极管、三极管的工作特性。

二、实训电路和工作原理1.二极管好坏的判断指针式万用表的“*”端（黑棒）为电流流出端，在测量电阻时黑棒极性为正，红棒极性为负，（参见图1.1）（万用表内部为多个电阻并联与调零电位器构成的组合电路，此处仅为示意图）。

用万用表测二极管时，通常将电阻档拨到R ×100或R ×1k 档。

一般二极管的正向（如图中（a ））电阻为几百欧，反向（如图中（b ））电阻为几百千欧。

若二极管正向电阻很小，表明二极管内部已短路。

若正反向电阻都很大，则表明二极管内部已断路。

2.三极管好坏的判断1）检测PNP 型三有极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结跟发射结的正向电阻相等，则该PNP 型三极管正常。

2）检测NPN 型三极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结跟发射结的正向电阻相等，则该NPN 型三极管正常。

3.二极管性能的测定图1.2为二极管性能测试电路。

图中R 为限流电阻，R=200Ω。

图1.1 应用指针式万用表测试二极管xR4.三极管输出特性的测试1）三极管的输出特性是指在基极电流B i 一定的条件下，()C CE i f u =的关系。

其测试电路如图1.3所示。

2）NPN 三极管9013主要参数： 集电极最大功率 /CM P mW 400 集电极最大电流 /CM I mA 500mAi/V/图1.3 二极管伏安特性曲线集电极-发射极击穿电压 ()/CEO BR U V 25 集电极-发射极穿透电流 /C E O I m A 0.5 集电极-发射极饱和电压 ()/CE sat U V 0.6 截止频率 /T f M H z 150 电流放大倍数 β 64～144 三、实训设备1.电源与仪器：直流可调稳压电源、直流电源、电压表、毫安表、微安表（或万用表的A u 档）、万用表。

二极管三极管测定模拟万用表和数字万用表在测二极管、三极管和电容时的应用并比较。

模拟万用表（电流黑出红入）1) 测二极管正负极：用黑、红表笔分别接触二极管的两极，观察表头指针，若指针有较大偏转，则黑表笔接触极为正极，红表笔接触极为负极；若指针无偏转则相反。

2) 判断三极管的材料，e、b、c极并估计β值：首先判断基极并判断三极管类型是NPN型还是PNP型：试着将黑表笔接触三极管的一级，再分别用红表笔接触其他两级，当两次指针都有较大偏转时，可以判断黑表笔接触端为b极，该三极管为NPN型；将红表笔接触三极管的一级，分别用黑表笔接触其他两级，若两次指针都有较大偏转，则红表笔接触端为b 极，该三极管为PNP型。

以NPN为例，判断e、c两级：用红、黑表笔分别接触其余两级，用手分别接触黑表笔接触端和b极，当表头指针有偏转时黑表笔接触端为c极。

估计β值：可由测得的电阻值估测电流值，即可估测出相应的Ib和Ic值，β≈Ic/Ib3) 测电容的好坏：将两表笔分别接触电容的两级，若观察到指针偏转到一定角度又返回，则电容是好的，并可以由其偏转大小估测电容大小。

数字万用表：（红正黑负）1) 二极管：打到二极管的档上，用黑、红表笔接触两极，当发出声音时红表笔接触处为二极管的正极；2) 三极管：将三极管的管脚直接插到测三极管的孔处，若管脚接对，则可显示放大倍数；3) 测电容：将电容的两管脚插入相应的孔内可得到较精确的电容值。

晶体三极管电子电工资料20XX年-07-23 11:22:09 阅读84 评论0 字号：大中小订阅管特性频率的一半以下。

四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25 所示。

图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型，G型两种,如图5-26(a) 所示。

F型管从外形上只能看到两个电极。

怎么用数字万用表测电容，电感，电阻，晶体振荡器，二极管，三极管，效应场管的好坏1、充电变压器的测量量：可以在变压器不通电情况下用万用表的欧姆档初步估计一睛其好与坏。

先将万用表选择在R*10档，测量一下变压器初级线圈的直流电阻值，一般在几百欧到几千欧，如果测量出的数值是无穷大，那说明该线圈已经断路，不能使用了！然后再测试一下初级线圈和次级线圈之间的绝缘电阻值，应是越大越好~如果阻值小说明初次级之间的绝缘不良，也不能使用~以上测量如果都是良好，就可以将变压器接上电源测量其输出电压值，对带有滤波电路的变压器要注意红，黑表笔应该正确地分别放在电压输出端的正负极上，如果被测量出的输出电压正常，说明该变压器的性能良好~2、显示1有可能是因为你调整的量程不对，超出了测量范围。

短路时候电阻接近0，和你直接短接表笔的时候相等。

或用二极管测量档会发出滴，，，的声音。

3、交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

4、交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA 时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

5、测量电压时，应将数字万用表与被测电路并联。

测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

6、当显示“ ”、“BA TT”或“LOW BA T” 时，表示电池电压低于工作电压。

7、电流的测量：将红表笔插入A/MA,将黑表笔插入com，断开待测的电路路径。

然后将测试导线衔接断口并施用电源，阅读显示屏上的测出电流。

8、测量二极管的好坏：把万用表拨在R×100或R×1挡上，用红表笔接二极管的一头，黑表笔接另一头，看一下万用表停留的位置，记下此时的电阻值，然后把二极管调一头，再和万用表的两个表笔相接，再看一下阻值。

二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。

测二极管时，使用万用表的二极管的档位。

若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。

若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。

在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路2．用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结，如图2.1所示。

按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。

对NP N型管，基极是公共正极；对PNP型管则是公共负极。

因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。

（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MF E基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。

如果在测量中找不到公共b 极、该三极管也为坏管子。

（1）检查三极管的两个PN结。

我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。

当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。

被测三极管符合上述情况，说明这只三极管是好的。

（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。

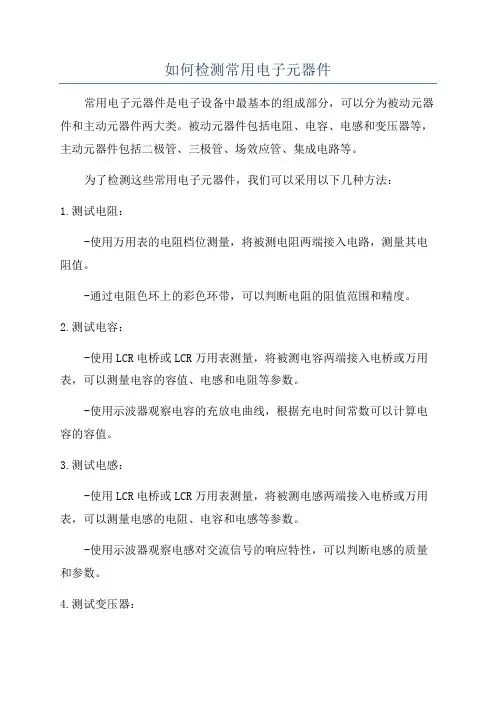

如何检测常用电子元器件常用电子元器件是电子设备中最基本的组成部分，可以分为被动元器件和主动元器件两大类。

被动元器件包括电阻、电容、电感和变压器等，主动元器件包括二极管、三极管、场效应管、集成电路等。

为了检测这些常用电子元器件，我们可以采用以下几种方法：1.测试电阻：-使用万用表的电阻档位测量，将被测电阻两端接入电路，测量其电阻值。

-通过电阻色环上的彩色环带，可以判断电阻的阻值范围和精度。

2.测试电容：-使用LCR电桥或LCR万用表测量，将被测电容两端接入电桥或万用表，可以测量电容的容值、电感和电阻等参数。

-使用示波器观察电容的充放电曲线，根据充电时间常数可以计算电容的容值。

3.测试电感：-使用LCR电桥或LCR万用表测量，将被测电感两端接入电桥或万用表，可以测量电感的电阻、电容和电感等参数。

-使用示波器观察电感对交流信号的响应特性，可以判断电感的质量和参数。

4.测试变压器：-使用交流电源和示波器，将待测变压器的输入输出端分别接入电源和示波器，观察输出信号的变化情况，并比较输入输出信号的电压变化比，可以判断变压器的电压变换比和效率。

5.测试二极管：-使用万用表的二极管测试档位，将二极管的正负极分别接入万用表的测试端，根据测试结果可以判断二极管的导通、正向压降、反向电流和反向击穿电压等参数。

-使用示波器观察二极管对交流信号的整流特性。

6.测试三极管或场效应管：-使用万用表的二极管测试档位或特殊的三极管测试装置，将三极管的引脚按照正确的顺序接入测试装置，可以通过测试装置的指示灯或显示屏上的参数值判断三极管的类型、正常工作与否、电流放大倍数等参数。

7.测试集成电路：-使用万用表或逻辑分析仪等设备，根据集成电路的引脚定义和功能手册，将集成电路的引脚接入相应的测试设备，可以对集成电路的电流、电压、时序等参数进行测试，判断其功能是否正常。

在进行电子元器件检测时，需要注意以下几点：-了解被测元器件的参数范围和测试方法，根据具体情况选择合适的测试设备和方法。

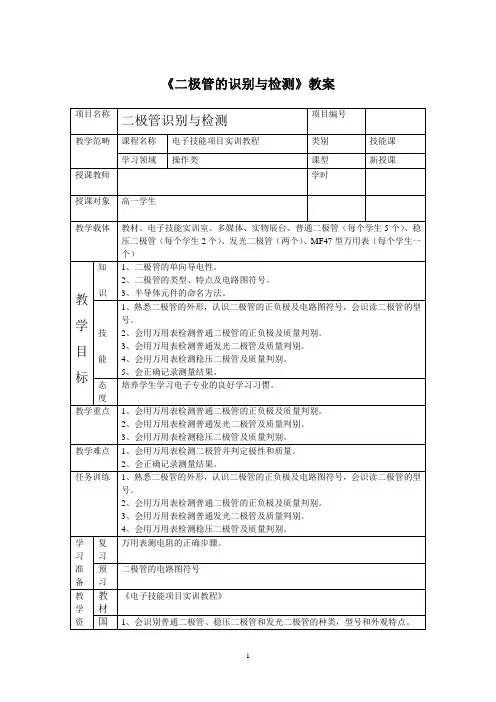

《二极管的识别与检测》教案项目教学过程设计一、导入新课1、复习用万用表如何检测电阻器和电容器。

前面已经学习了电阻器和电容器的检测，该如何检测了？2、引入到二极管的识别与检测。

a、给每个学生发一个普通二极管，让学生观察普通二极管的结构，说出特点。

b、做一个实验(二极管的单向导电性）c、在前面两种元件的检测中，检测之前，我们需要知道这是什么材料、类型、型号如何识读。

因此我们首先来学习二极管的类型识别。

师生互动：老师提问，学生进行思考。

学生活动：学生之间相互讨论教学资源：二极管1N4007、稳压二极管、发光二极管、多媒体、实物展台教学方法：引入法、提问法、讨论法。

参考时间：7分钟三、（一）、提出问题（时间：5分钟）1、二极管的结构是什么？教材上列举的二极管电路图符号有哪些？2、二极管的类型有哪些，特点如何？3、半导体元件的命名方法是什么？每个符号各代表什么含义？带着上面三个问题，学生自己阅读77页至79页，找到上面三个问题的答案。

（二）、教师根据学生的回答，讲述上面三个问题。

（时间：10分钟）1、认识二极管的结构和电路图符号:普通二极管稳压二极管变容二极管发光二极管NP 二极管结构2、二极管的类型及特点。

（1）、按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si 管）。

（2）、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

3、半导体元件的命名方法国产半导体器件型号由五部分组成，场效应器件、半导体特殊器件、复合管、PIN 型管、激光器件的型号命名只有第三、四、五部分。

规格代号2或3)第一部分：用数字表示半导体器件有效电极数目。

2-二极管、3-三极管 第二部分：用汉语拼音字母表示半导体器件的材料和极性。

第三部分：用汉语拼音字母表示半导体器件的类型。

第四部分：用数字表示序号 第五部分：用汉语拼音字母表示规格号。

常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。

（1）整流二极管整流二极管的作用是将交流电转变成直流电。

常见的整流二极管有1N4001、1N5401等型号。

在电路中的文字符号为“V”或“VD”。

二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。

它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。

整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。

整流二极管可用万用表进行检测。

维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。

在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。

所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。

图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。

因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。

反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。

液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。

维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。

这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。
