二极管三极管的检测方法与经验一、二极管的检测方法与经验：1.使用万用表测量二极管的正向电压降，检测二极管是否正常通流。
将万用表的电压档位选择到正向直流电压(VDC)档位，将测试笔红色插入锥形插孔，黑色插入扁形插孔，将测试笔触摸二极管的正极和负极，若显示出一定的电压值，则说明二极管正常通流。
2.使用万用表测量二极管的反向电阻，检测二极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔分别触摸二极管的正极和负极，若显示出很大的电阻值，则说明二极管正常，若显示出接近于无穷大的电阻值，则说明二极管开路或损坏。
3.使用数字多用表的二极管测试功能，可以直接得到二极管的参数，如电流放大倍数、漏电流、电容等，并进行快速的测试和判断。
4.使用示波器观察二极管的正向和反向的电压波形，检测二极管的响应速度和波形失真情况等。
5.对于高频和高功率二极管，可以使用带有特殊测试电路的二极管测试仪进行测量，可以得到准确的测试结果。
6.对于开关二极管，可以通过观察开关状态和检测电流是否流经确定其正常与否。
二、三极管的检测方法与经验：1.使用万用表测量三极管的结极电阻，检测三极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔触摸三极管的发射极和基极、基极和集电极，观察万用表的显示值，若显示出合理的电阻值，则说明三极管正常。
2.使用万用表测量三极管的输入电容和输出电容，检测三极管是否正常。
将万用表的电容档位选择到适当的范围，将测试笔分别接触三极管的输入和输出引脚，观察万用表的显示值，若显示出合理的电容值，则说明三极管正常。
3.使用万用表测量三极管的漏电流，检测三极管的内部是否有漏电流。
将万用表的电流档位选择到适当的范围，将测试笔分别接触三极管的发射极和集电极，观察万用表的显示值，若显示出很小的漏电流，则说明三极管正常。
4.使用数字多用表的三极管测试功能，可以直接得到三极管的参数，如电流放大倍数、最大耐压、输入/输出电容等，并进行快速的测试和判断。
二极管三极管测定模拟万用表和数字万用表在测二极管、三极管和电容时的应用并比较。
模拟万用表（电流黑出红入）1) 测二极管正负极：用黑、红表笔分别接触二极管的两极，观察表头指针，若指针有较大偏转，则黑表笔接触极为正极，红表笔接触极为负极；若指针无偏转则相反。
2) 判断三极管的材料，e、b、c极并估计β值：首先判断基极并判断三极管类型是NPN型还是PNP型：试着将黑表笔接触三极管的一级，再分别用红表笔接触其他两级，当两次指针都有较大偏转时，可以判断黑表笔接触端为b极，该三极管为NPN型；将红表笔接触三极管的一级，分别用黑表笔接触其他两级，若两次指针都有较大偏转，则红表笔接触端为b 极，该三极管为PNP型。
以NPN为例，判断e、c两级：用红、黑表笔分别接触其余两级，用手分别接触黑表笔接触端和b极，当表头指针有偏转时黑表笔接触端为c极。
估计β值：可由测得的电阻值估测电流值，即可估测出相应的Ib和Ic值，β≈Ic/Ib3) 测电容的好坏：将两表笔分别接触电容的两级，若观察到指针偏转到一定角度又返回，则电容是好的，并可以由其偏转大小估测电容大小。
数字万用表：（红正黑负）1) 二极管：打到二极管的档上，用黑、红表笔接触两极，当发出声音时红表笔接触处为二极管的正极；2) 三极管：将三极管的管脚直接插到测三极管的孔处，若管脚接对，则可显示放大倍数；3) 测电容：将电容的两管脚插入相应的孔内可得到较精确的电容值。
晶体三极管电子电工资料20XX年-07-23 11:22:09 阅读84 评论0 字号：大中小订阅管特性频率的一半以下。
四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25 所示。
图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型，G型两种,如图5-26(a) 所示。
F型管从外形上只能看到两个电极。

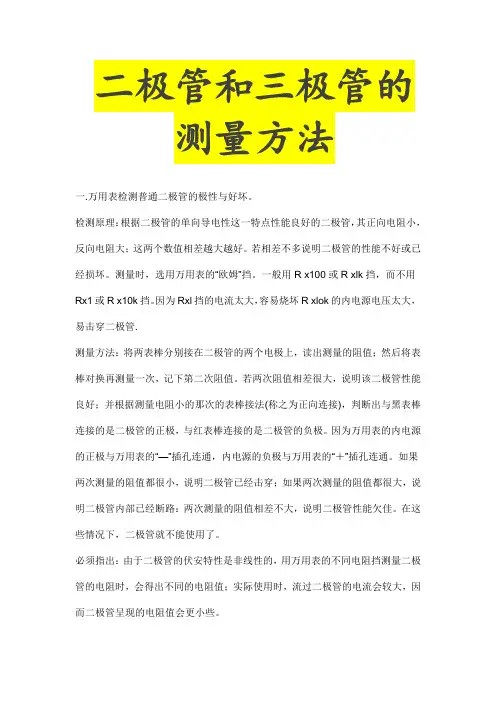

二极管和三极管好坏的检测江苏省泗阳县李口中学沈正中搜集整理一、二极管（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如右图所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

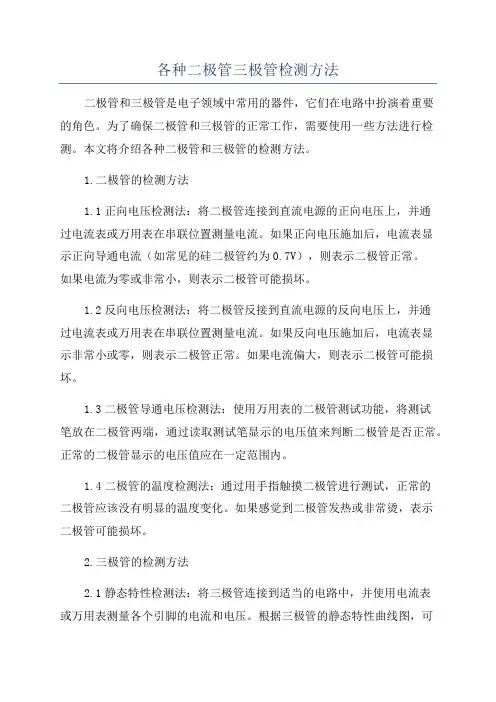

各种二极管三极管检测方法二极管和三极管是电子领域中常用的器件，它们在电路中扮演着重要的角色。
为了确保二极管和三极管的正常工作，需要使用一些方法进行检测。
本文将介绍各种二极管和三极管的检测方法。
1.二极管的检测方法1.1正向电压检测法：将二极管连接到直流电源的正向电压上，并通过电流表或万用表在串联位置测量电流。
如果正向电压施加后，电流表显示正向导通电流（如常见的硅二极管约为0.7V），则表示二极管正常。
如果电流为零或非常小，则表示二极管可能损坏。
1.2反向电压检测法：将二极管反接到直流电源的反向电压上，并通过电流表或万用表在串联位置测量电流。
如果反向电压施加后，电流表显示非常小或零，则表示二极管正常。
如果电流偏大，则表示二极管可能损坏。
1.3二极管导通电压检测法：使用万用表的二极管测试功能，将测试笔放在二极管两端，通过读取测试笔显示的电压值来判断二极管是否正常。
正常的二极管显示的电压值应在一定范围内。
1.4二极管的温度检测法：通过用手指触摸二极管进行测试，正常的二极管应该没有明显的温度变化。
如果感觉到二极管发热或非常烫，表示二极管可能损坏。
2.三极管的检测方法2.1静态特性检测法：将三极管连接到适当的电路中，并使用电流表或万用表测量各个引脚的电流和电压。
根据三极管的静态特性曲线图，可以判断三极管是否正常。
例如，通过测量基极电流和集电极电流的比例，可以确定三极管的放大倍数。
2.2直流检测法：通过使用电流表或万用表测量三极管各个引脚的电流和电压来判断三极管是否正常。
例如，测量集电极电流是否在特定范围内。
2.3交流检测法：使用示波器等仪器，将信号输入到三极管的基极，通过观察输出信号，可以判断三极管的工作状态。
例如，可以观察输出波形的幅度和相位来确定放大器的增益和频率响应。
2.4可靠性测试法：使用特殊的测试仪器对大量的三极管进行长时间运行，以模拟实际工作环境下的使用条件，从而评估三极管的可靠性和寿命。
总结：以上是各种二极管和三极管的常用检测方法。
吉林电子信息职业技术学院毕业论文（设计）题目：二极管三级管检测系部：电气工程系专业班级：09风电一班指导教师：田军姓名：宋贺【摘要】NE555集成电路和电阻R1、R2电容C1等组成一个无稳态多谐振荡器，其振荡频率为f=1.44／(R1+2R2)C1将待测的晶体三极管的相应极插入管座相对应的e、b、c极孔中(若为二极管，则插入e、c两孔中)。
如果被测管是PNP型，且为良好，它只能在555输出振荡方波低电平时，为PNP管提供导通通路，即在方波低电平时导通，与之串接的LED2发光管得电发光；而在振荡方波为高电平时，PNP管截止，LED1、LED2均不会发光。
如果被测晶体管是NPN型，其管子工作及导通情况，正好与上述的PNP管相反，若为好管，UED1点亮发光，LED2不亮。
因此，由LED1或LED2的发光情况，可判断出是NPN，还是PNP以及其好坏。
对于被损坏断路的三极管，LED1、LED2均不会发光；而对于被击穿c、e 极的三极管，则在振荡方波的高、低电平会轮流点亮，只是由于人眼视觉的滞留作用，看起来二者都亮。
因此，在检测三极管时，LED1、LED2二者都亮或都不亮，说明三极管已损坏。
【关键词】NE555集成电路；二极管；三极管；LED灯；（摘要字数少，且没有英文摘要）目录1．绪论 (1)1.1用NE555检测二极管、三极管的意义 (1)1.2对二极管、三极管测试的方案选择 (2)2．核心器件的功能介绍 (5)2.1 NE555的简介 (5)2.2 NE555的用处 (7)3．电路的工作原理分析 (9)3.1 电路的工作原理 (9)3.2 电路框图的分析 (10)3.3 电路的焊接与调试 (12)3.4电路的测试结果 (13)3.5 测试中遇到的问题及解决方法 (14)4．总结 (15)致谢 (16)参考文献 (17)1．绪论1.1用NE555检测二极管、三极管的意义图1. NE555的电路图用此电路可以检测出二极管、三极管的PN结型(PNP或是NPN)，用以判断出管子是否良好，检测方便，简单实用。
NE555集成电路和电阻R1、R2电容C1等组成一个无稳态多谐振荡器，其振荡频率为f=1.44／(R1+2R2)C1，将待测的晶体三极管的相应极插入管座相对应的e、b、c极孔中(若为二极管，则插入e、c两孔中)。
如果被测管是PNP型，且为良好，它只能在555输出振荡方波低电平时，为PNP管提供导通通路，即在方波低电平时导通，与之串接的LED2发光管得电发光；而在振荡方波为高电平时，PNP管截止，LED1、LED2均不会发光。
如果被测晶体管是NPN型，其管子工作及导通情况，正好与上述的PNP管相反，若为好管，UED1点亮发光，LED2不亮。
因此，由LED1或LED2的发光情况，可判断出是NPN，还是PNP以及其好坏。
对于被损坏断路的三极管，LED1、LED2均不会发光；而对于被击穿c、e极的三极管，则在振荡方波的高、低电平会轮流点亮，只是由于人眼视觉的滞留作用，看起来二者都亮。
因此，在检测三极管时，LED1、LED2二者都亮或都不亮，说明三极管已损坏。
1.2对二极管、三极管测试的方案选择图2. 万用表一般对二极管的判别方法是利用万用表根据二极管正向导通反向不导通的特性来判别二极管的极性；指针式万用表两根表笔加在二极管两端，当导通时（电阻小），黑表笔所接一端是正极即P极，红表笔所接一端是负极即N极.。
一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上，正反向电阻差值越大越好，至少应相差百倍为宜。
指针式万用表置于电阻档时，黑表笔接的是表内电池的正极，红表笔接的是表内电池的负极；若使用数字万用表则相反，红表笔是正极，黑表笔是负极。
将两只表笔分别接二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态，如果显示在1V以上，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔接通的是负极。
注意数字表的电阻档不能用来测量二极管和三极管，必需用二极管档。
对于三极管的极性判别及性能检测（1）基极的判别让红表笔接假定的一个管脚，黑表笔分别接触任意两个管脚，若两次测得电阻均为几十至上百千欧姆的高电阻，则红表笔为基极，此三极管是NPN 型的；同理，让黑表笔接假定的一个管脚，红表笔分别接触任意两个管脚，若两次测得电阻均为几百欧姆的低电阻，则黑表笔为基极，此三极管是NPN 型；让红表笔接假定的一个管脚，黑表笔分别接触任意两个管脚，若两次测得电阻均为几百欧姆的低电阻，则红表笔为基极，此三极管是PNP 型的；同理，让黑表笔接假定的一个管脚，红表笔分别接触任意两个管脚，若两次测得电阻均为几十至上百千欧姆的高电阻，则黑表笔为基极，此三极管是PNP 型；（2）集电极和发射极的判别在判别出管型和基极B的基础上，任意假定一个电极为E极，另一个电极为C极，对于PNP管，将红表笔接假定的C极，黑表笔接假定的E极，再用手同时捏住管子的B、C极，注意不要将两电极直接相碰，同时注意万用表指针向右摆动的幅度，然后使假定的C、E 极对调，再次进行测量，若第一次测量时摆动的幅度大，则说明假定正确。
若第二次测量摆动的幅度大，则假定不正确。
NPN型也可采用同样的方法。
图3. 设计电路除了用万用表的静态测试外，我们还可以设计电路进行动态测试；对于二极管的判别因为二极管只有一个PN结，利用PN结具有正向导通反向不导通的特性来判别二极管的极性，将二极管的两管脚插入1、2两个孔，若发光二极管VH2、VH3亮，则接1 孔的管脚为正极，接2孔的管脚为负极。
对于三极管的判别（1）基极的判别将三极管的某一管脚插入1孔，另两管脚分别插入2孔，称此为一组插法。
由子三极管有三个电极，故共有三组类似插法。
如果在某一组插法中，出现LED2、LED3均亮，则插入1孔的就是基极，则该管为NPN型。
反之，在三组插法中，只有一组出现LED2、LED3均灭，则该管是PNP型，且插入1孔的管脚为基极。
（2）集电极和发射极的判别确定基极和管型后，若是NPN型，就将找到的基极插入3孔，另两个管脚分别插入1、2孔，若LED2、LED3亮着，则插入1孔的管脚为集电极，插入2孔的为发射极。
若是PNP型，就将找到的基极插入4孔，另外两个管脚分别插入1、2孔，若LED2、LED3均亮着，则插入1孔的管脚为发射极，插入2孔的管脚为集电极。
为了保证三极管的判别准确可靠，被测管应工作在放大状态，当被测管β值较大时，其集电极电流也大，若只设一个LED2，LED2就可能烧坏，故增加LED3起分流作用，这就保证了被测管的β值在大范围内变化时仍能正常判别，SB5是一个常闭按钮开关，它是为判别β值较低的管子而设置的，当被测管的β较低时，其管子的集电极电流就较小，此时LED2、LED3可能都不亮，这是按下SB5，使电流全部流过LED2，此时LED2就亮了，从而保证了较低β值的正常判别。
将SB1拨至“在板”档，555A、555B构成的方波发生器就产生频率、幅值均相等，但相位相反的两个方波信号，给电路测试部分提供极性改变的电源。
由于555电路的带载能力较强，能为被测三极管提供足够大的基极电流和集电极电流，保证被测管处于深度饱和状态，从而使测试准确、可靠。
当SB4断开而又不接被测管时，由于A、B两点为幅值相等、相位相反的方波，故LED4、LED5交替发光，但因方波振荡频率较高，所以看起来LED4、LED5均同时亮。
当接入好的NPN型管时，若A点为高电平、B点为低电平，则三极管饱和导通，此时三极管的饱和压降，加上LED4、LED5的正向压降共约1.6V左右，该值小于发光二极管发光所需正向电压，所以此时LED4灭，若A点为低电平、B点为高电平，则三极管截止，LED5亮，此时因LED4承受的是反电压，故LED4仍灭。
同理，当接入好的PNP管时，就应LED4亮、LED5灭。
可见：当LED4、LED5为一亮一灭时，就说明被测管是好管。
若被测管集电极和发射极之间开路，则LED4、LED5均亮；若集电极和发射极之间短路，则LED4、LED5均灭。
SB4闭合就可以测试在在板二极管。
将图中C、E两个接口接二极管两脚，若LED4、LED5一亮一灭，就可以说明二极管是好管，否则则为坏管。
综合分析以上三种对二极管、三极管检测的方法，第一种NE555集成电路和几个简单的电容电阻组成一个无稳态多谐振荡器就可以检测出二极管、三极管的好坏，检测方便，简单实用。
第二种是用万用表对二极管、三极管进行检测，这是一种静态检测，将红黑两个表笔和二极管的两个管脚相接，就能检测出二极管的P极和N极，检测也比较方便，但是要记下测量数据进行比较才能得出结论。
第三种是用两个555集成电路和电容、电阻、二极管、LED等组成的检测电路，这个检测电路相比第一种检测电路来说焊接比较麻烦，现象显示也比较复杂，但是对于第二种用万用表检测二极管、三极管的静态检测，这是一种动态检测，在焊接成功后只要按动开关，就会很容易的显示结果，通过观察两个LED灯的亮灭就可以很容易的判断出二极管、三极管是好管还是坏管。
2．核心器件的功能介绍2.1 NE555的简介图4. NE555芯片NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
NE555引脚位配置说明下：图5. NE555的结构图P1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
P2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
