三极管的检测及其管脚的判别

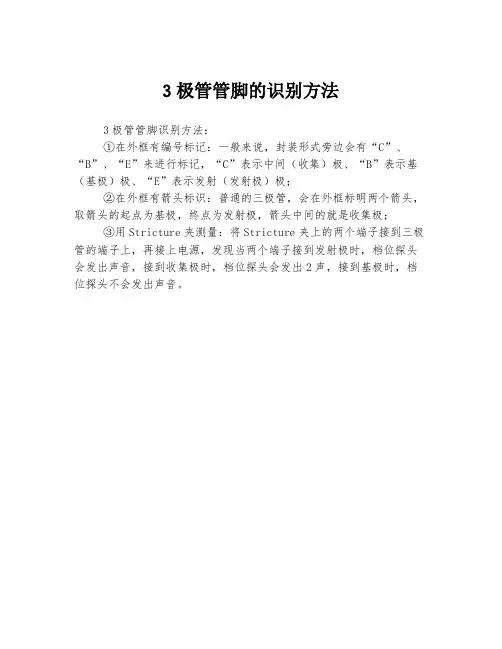

3极管管脚的识别方法
3极管管脚识别方法：
①在外框有编号标记：一般来说，封装形式旁边会有“C”、“B”、“E”来进行标记，“C”表示中间（收集）极、“B”表示基（基极）极、“E”表示发射（发射极）极；
②在外框有箭头标识：普通的三极管，会在外框标明两个箭头，取箭头的起点为基极，终点为发射极，箭头中间的就是收集极；
③用Stricture夹测量：将Stricture夹上的两个端子接到三极管的端子上，再接上电源，发现当两个端子接到发射极时，档位探头会发出声音，接到收集极时，档位探头会发出2声，接到基极时，档位探头不会发出声音。

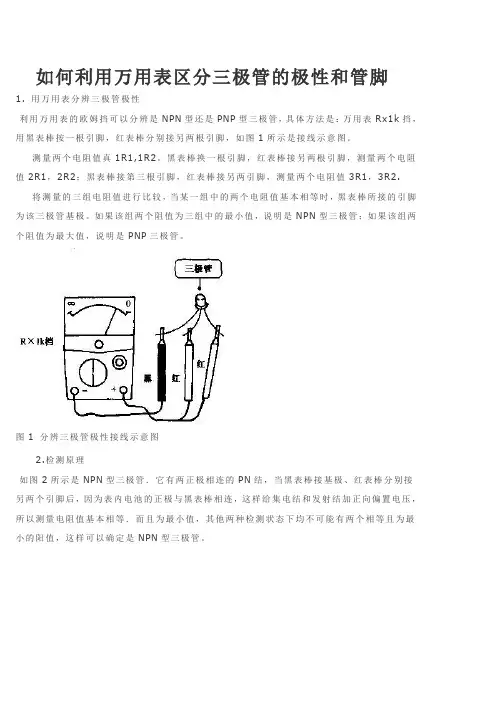

如何利用万用表区分三极管的极性和管脚1. 用万用表分辨三极管极性利用万用表的欧姆挡可以分辨是NPN型还是PNP型三极管，具体方法是：万用表Rx1k挡，用黑表棒按一根引脚，红表棒分别接另两根引脚，如图1所示是接线示意图。

测量两个电阻值真1R1,1R2。

黑表棒换一根引脚，红表棒接另两根引脚，测量两个电阻值2R1，2R2；黑表棒接第三根引脚，红表棒接另两引脚，测量两个电阻值3R1，3R2.将测量的三组电阻值进行比较，当某一组中的两个电阻值基本相等时，黑表棒所接的引脚为该三极管基极。

如果该组两个阻值为三组中的最小值，说明是NPN型三极管；如果该组两个阻值为最大值，说明是PNP三极管。

图1 分辨三极管极性接线示意图2.检测原理如图2所示是NPN型三极管．它有两正极相连的PN结，当黑表棒接基极、红表棒分别接另两个引脚后，因为表内电池的正极与黑表棒相连，这样给集电结和发射结加正向偏置电压，所以测量电阻值基本相等．而且为最小值，其他两种检测状态下均不可能有两个相等且为最小的阳值，这样可以确定是NPN型三极管。

图2 三极管极性检测原理示意图如图2(b)所示是PNP型三极管．两个PN结负极相连，黑表棒接基极、红表棒分别接其他两个引脚后，表内电压给两个PN加反向偏置电压，两个PN反向电阻大小一样，这样可以确定三极管是PNP型．3.1分辨NPN型三极管集电极和发射极方法前面分辨NPN型还是PNP型三极管时已经确定基极，如图3所示是分辨NPN型三极管集电极和发射极时接线示意图。

红、黑表棒任意接基极之外的另两根引脚，然后用嘴唇去同时接触黑表棒和基极．图中集电极和发射极之间电阻R是嘴唇接触时的人体电阻。

如果表针向右偏转一个角度(阻值在减小许多)，说明黑表棒所接引脚为集电极，另一个为发射极。

如果嘴唇接触时表针没有偏转，将红．黑表棒互换一次接线，再用同样方法测量一次，只要三极管是好的，必有衷针偏转现象，可以确定集电极和发射极。

图 3 分辨NPN型三极管集电极和发射极接线示意图4.分辨PNP型三极管集电极和发射极的方法如图4 所示是分辨PNP型三极管集电极和发射极接线示意图，用嘴唇取接触基极和红表棒（不是黑表棒），如表针向右偏转说明红表棒所接为集电极，另一个为发射极。

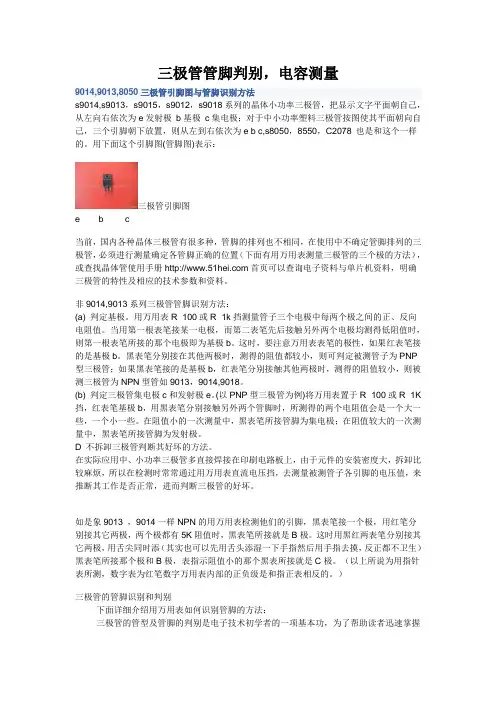

三极管管脚判别，电容测量9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

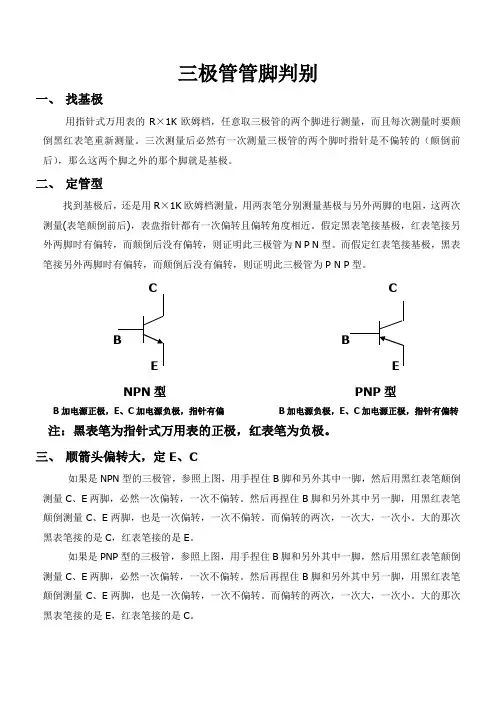

三极管管脚判别
一、找基极
用指针式万用表的R×1K欧姆档，任意取三极管的两个脚进行测量，而且每次测量时要颠倒黑红表笔重新测量。

三次测量后必然有一次测量三极管的两个脚时指针是不偏转的（颠倒前后），那么这两个脚之外的那个脚就是基极。

二、定管型
找到基极后，还是用R×1K欧姆档测量，用两表笔分别测量基极与另外两脚的电阻，这两次测量(表笔颠倒前后)，表盘指针都有一次偏转且偏转角度相近。

假定黑表笔接基极，红表笔接另外两脚时有偏转，而颠倒后没有偏转，则证明此三极管为N P N型。

而假定红表笔接基极，黑表笔接另外两脚时有偏转，而颠倒后没有偏转，则证明此三极管为P N P型。

C
NPN型PNP型B加电源正极，E、C加电源负极，指针有偏B加电源负极，E、C加电源正极，指针有偏转注：黑表笔为指针式万用表的正极，红表笔为负极。

三、顺箭头偏转大，定E、C
如果是NPN型的三极管，参照上图，用手捏住B脚和另外其中一脚，然后用黑红表笔颠倒测量C、E两脚，必然一次偏转，一次不偏转。

然后再捏住B脚和另外其中另一脚，用黑红表笔颠倒测量C、E两脚，也是一次偏转，一次不偏转。

而偏转的两次，一次大，一次小。

大的那次黑表笔接的是C，红表笔接的是E。

如果是PNP型的三极管，参照上图，用手捏住B脚和另外其中一脚，然后用黑红表笔颠倒测量C、E两脚，必然一次偏转，一次不偏转。

然后再捏住B脚和另外其中另一脚，用黑红表笔颠倒测量C、E两脚，也是一次偏转，一次不偏转。

而偏转的两次，一次大，一次小。

大的那次黑表笔接的是E，红表笔接的是C。

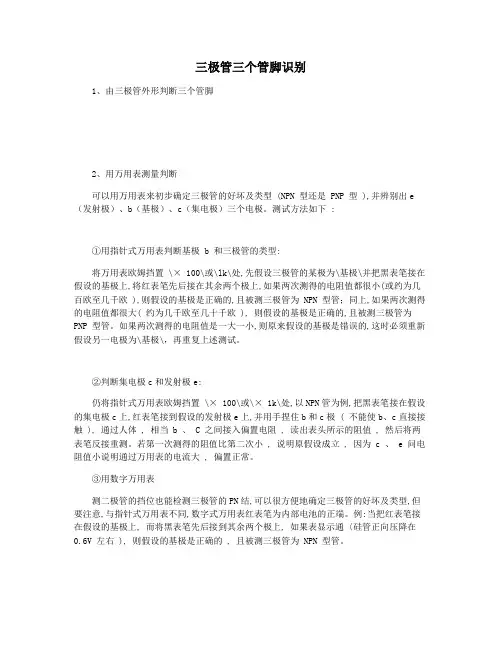

三极管三个管脚识别1、由三极管外形判断三个管脚2、用万用表测量判断可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e （发射极）、b（基极）、c（集电极）三个电极。

测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 \× 100\或\lk\处,先假设三极管的某极为\基极\并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为\基极\，再重复上述测试。

②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 \× 100\或\× 1k\处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。

若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常。

③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。

例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。

数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。

数字万⽤表判别三极管类型⽅法-很简单1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。

判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。

⽤数字万⽤表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。

如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。

2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不⽤测，⾯对管脚，管脚靠上，左⾯是b，⽯⾯是e，只要结构相同的，不分型号，都⼀样。

3、PNP三极管图集电极 C发射极E识别⽅法：直线的是基极，有箭头的是发射极，剩下就是集电极。

箭头朝向代表电流⽅向，PNP管箭头指向内，NPN管箭头指向外。

4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。

NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。

3AX 为PNP型低频⼩功率管3BX 为NPN型低频⼩功率管3CG 为PNP型⾼频⼩功率管3DG 为NPN型⾼频⼩功率管3AD 为PNP型低频⼤功率管3DD 为NPN型低频⼤功率管3CA 为PNP型⾼频⼤功率管3DA 为NPN型⾼频⼤功率管6、知道三极管各电极对地的电压值，判断管⼦⼯作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放⼤状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VBVBVC：发射结反偏，集电结正偏，反向运⽤状态PNP：VBVC：发射结正偏，集电结反偏，放⼤状态VBVB>VE,VB>VC：发射结反偏，集电结反偏，截⽌状态VB>VE,VB7、三极管的结构与分类晶体三极管晶体三极管⼜称半导体三极管，简称晶体管或三极管。

在三极管内，有两种载流⼦：电⼦与空⽳，它们同时参与导电，故晶体三极管⼜称为双极型晶体三极管，简记为BJT。

它的基本功能是具有电流放⼤作⽤。

三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程）现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管.我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的.大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管.图1 三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知,对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极,看图3。

对于PNP管，当黑表笔(连表内电池负极)在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0。

5-0.8），如表笔反过来接则为一个较大的读数(一般为1）.对于NPN表来说则是红表笔（连表内电池正极）连在基极上。

从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3 万用表的二极管测量档图4 判断BC337的B极和管型(1)图4 判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了,甚至有朋友会用到嘴舌，可以说是蛮麻烦的.而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性,我自己则认为还是加上上面的步骤方便准确一些。

把万用表打到hFE档上,BC337卑下到NPN的小孔上，B极对上面的B字母.读数，再把它的另二脚反转，再读数.读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极.学会了，其它的三极管也就一样这样做了，方便快速.图5 万用表上的hFE档图6 判断C，E极图7 判断C,E极2。

使用数字万用表判断三极管管脚使用数字万用表判断三极管管脚一、概述三极管是一种常用的电子元件，具有放大和开关的作用。

正确地判断三极管的管脚，对于正确地使用三极管非常重要。

数字万用表是一种现代化的测量仪器，具有测量精度高、测量范围广、操作简便等优点，可以使用数字万用表来判断三极管的管脚。

二、数字万用表判断三极管管脚的原理数字万用表判断三极管管脚的原理是利用三极管的特性，通过测量三极管不同管脚之间的电阻值，来判断各个管脚的极性。

具体来说，数字万用表可以通过以下步骤来判断三极管的管脚：1.确定基极（B）：将数字万用表的红表笔接在三极管的其中一个管脚上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

2.确定集电极（C）和发射极（E）：将数字万用表的红表笔接在基极（B）上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

三、数字万用表判断三极管管脚的步骤下面是使用数字万用表判断三极管管脚的步骤：1.将数字万用表打到二极管档（一般为二极管和蜂鸣器档）。

2.将红表笔接到三极管的其中一个管脚上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

3.将红表笔接到基极（B）上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

4.确认测量结果：根据以上步骤，可以得到三极管的三个管脚的极性。

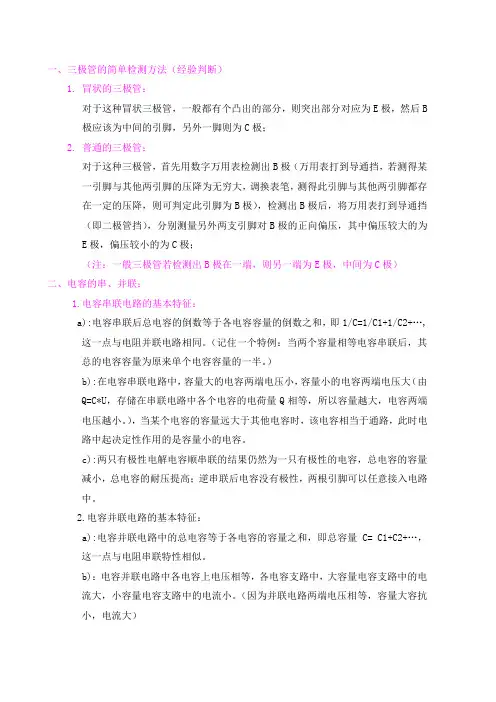

一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。

〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。

〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。

〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。

c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。

2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。

b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。

〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。

三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。

然而，在实际应用中，我们经常需要识别和检测三极管的好坏。

本文将介绍三极管的识别和检测方法。

一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。

标识包括型号、规格、生产厂家等信息。

通过查看标识，我们可以了解三极管的基本参数和使用范围。

2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。

在识别管脚时，我们可以根据标识或者使用万用表进行测量。

通常，标识会标明管脚的排列顺序。

如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。

二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。

正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。

如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。

2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。

将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。

如果放大倍数正常，则说明三极管工作正常。

3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。

如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。

4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。

如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。

总之，识别和检测三极管是电子设备维修和调试的重要环节。

通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。

一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。

（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。

）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。

），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。

c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。

2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。

b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。

（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。

三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件，用于放大和开关电路。

对于三
极管的检测方法和判断口诀，可以总结如下：
一、检测方法：
1. 使用万用表或多用表进行基本参数测试，如检测正向导通电压(Vce)、反向饱和电压(Vbe)，检测集电极和基极之间的电阻值等。

2.使用替换法来确认三极管是否有效。

即用一个已知好的三极管替换
待测的三极管，检测电路的工作情况。

如果替换后电路恢复正常，则可以
判断原三极管损坏。

3.可使用示波器观察输入输出波形，判断三极管是否工作正常。

通过
比较输入和输出波形的变化，可以初步判断三极管的放大效果。

二、判断口诀：
1.先判断三极管是否损坏。

可以使用万用表或多用表测试集电极与基
极之间的电阻值，如果电阻较低或短路，则表明三极管损坏。

2.如果三极管通过初步测试，可以进一步判断其类型。

根据外部标记
和管脚布局，判断三极管的类型，如NPN型或PNP型。

3.判断三极管的引脚功能和布局。

可以通过查找数据手册或参考资料，了解三极管各个引脚的功能和布局，以便正确连接三极管到电路中。

4.根据实际电路需求，判断三极管的工作极限。

可以根据电路需要的
电流、功率和频率等参数，选择合适的三极管型号。

5.进行专业测试和调试。

使用合适的测试设备，如频谱仪、示波器和信号源等，对三极管进行更详细的测试和调试。

以上是关于三极管的检测方法和判断口诀的一些基本介绍。

当然，对于细节问题，还需要根据具体情况进行更详细的学习和实践。

判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管管脚判别方法(详细)三极管是一种常见的半导体元件，其内部结构由三个掺杂不同材料的区域组成。

在进行电路设计和组装时，正确地分辨三极管的各个管脚是至关重要的。

本文将介绍一些常用的三极管管脚判别方法，帮助读者更好地认识和使用三极管。

一、PNP和NPN型三极管首先，需要知道的是三极管存在两种型号，即PNP和NPN。

PNP型三极管的中心区域为N型半导体，而外围区域为P型半导体；NPN型三极管的中心区域为P型半导体，而外围区域为N型半导体。

因此，PNP型三极管的管脚编号与NPN型三极管的管脚编号是不同的。

二、P-区、N-区、基区的特点在识别三极管管脚之前，还需要了解三极管内部结构的几个重要部分。

三极管由P-区、N-区和基区组成。

其中，P-区和N-区被称为集电极（Collector）和发射极（Emitter），基区位于两者之间。

下面将分别介绍这三个区域的特点。

1. P-区：位于三极管的顶部，通常使用较大的金属片作为外接的集电极。

当三极管工作时，P-区会吸收电子并变成负离子。

因此，P-区应该被连接到正向电源。

3. 基区：在P-区和N-区之间，通常使用较薄的金属片作为外接的基极。

基区的主要作用是控制电子在集电极和发射极之间的流动。

基区的电子流量和电压是由外部电路控制的。

对于PNP型三极管，其管脚编号为1、2、3。

下面将介绍如何判定PNP型三极管的各个管脚。

1. 接触极（Contact）：通常为脚号为1的金属片。

该脚连接到三极管的集电极，应该被连接到电路的正极。

2. 基极（Base）：标有“B”字母。

该脚连接到三极管的基区，为信号输入端。

在工作时，该脚应该被输入一个电压，使电子流动从接触极到底部极。

五、总结以上就是三极管管脚判别的方法。

在实际的电路设计和组装中，需要根据实际情况选择合适的三极管型号和管脚。

正确地连接三极管管脚可以保证电路的稳定性和可靠性，避免可能出现的电路故障。

希望本文的介绍可以对初学者们有所帮助。

三极管管脚判别方法
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

一、基极的判别、定管型
将万用表欧姆档拨到R×lk档，用黑表笔接三极管的某一极，再用红表笔分别去接触另外两个电极,若测得一个阻值大，一个阻值小，就将黑表笔换接一个电极再测，直到出现测得的两个阻值都很小 (或都很大)：
①如果黑表笔固定，红表笔分别测得其他两只脚的电阻很小（万用表指针偏转很大）黑表笔固定的那只脚就是基极，且是NPN型三极管；
②如果红表笔固定，黑表笔分别测得其他两只脚的电阻很小（万用表指针偏转很大）红表笔固定的那只脚就是基极，且是PNP型三极管。

二、集电极、发射极的判别
(1)NPN型：已知基极
方法：先假设一脚为集电极，使黑表笔与该脚相接，红表笔接触
下一脚，同时用手指连接黑表笔接的脚与基极（注意：不能让基极与黑表笔相碰），观察指针偏转角度，再交换两表笔测量，观察指针偏转角度，比较偏转角度大的一次（测量阻值很小），黑表笔接的为集电极，红表笔接的为发射极。

(2)PNP型：已知基极
方法：先假设一脚为集电极，使红表笔与该脚相接，黑表笔接触下一脚，同时用手指连接红表笔接的脚与基极（注意：不能让基极与红表笔相碰），观察指针偏转角度，再交换两表笔测量，观察指针偏转角度，比较偏转角度大的一次（测量阻值很小），红表笔接的为集电极，黑表笔接的为发射极。

三极管的测量方法和管脚辨别教案引言。

三极管是电子电路中常用的一种元件，它具有放大、开关等功能，在电子设备中起着非常重要的作用。

因此，了解三极管的测量方法和管脚辨别是非常重要的。

本文将介绍三极管的基本知识，以及针对三极管的测量方法和管脚辨别的教案。

一、三极管的基本知识。

1. 三极管的结构。

三极管由基极、发射极和集电极组成，其中基极用来控制三极管的导通和截止，发射极是输入端，集电极是输出端。

2. 三极管的工作原理。

三极管是一种受控电流源，其工作原理是通过控制基极电流来控制集电极电流。

当基极电流为零时，三极管截止；当基极电流增大时，集电极电流也随之增大，三极管处于饱和状态。

3. 三极管的类型。

常见的三极管有NPN型和PNP型两种，它们的结构和工作原理略有不同，但测量方法和管脚辨别的步骤大致相同。

二、三极管的测量方法。

1. 使用万用表测量三极管的电压和电流。

首先，将万用表调至电压档位，分别将红表笔和黑表笔连接到三极管的基极和集电极上，测量基极和集电极之间的电压。

然后，将万用表调至电流档位，分别将红表笔和黑表笔连接到三极管的基极和发射极上，测量基极和发射极之间的电流。

2. 使用示波器观察三极管的工作状态。

将示波器的探头分别连接到三极管的基极和集电极上，观察示波器上的波形变化，可以判断三极管的工作状态和放大倍数。

3. 使用信号发生器和示波器测试三极管的频率响应。

将信号发生器的输出端连接到三极管的基极，示波器的探头连接到三极管的集电极，调节信号发生器的频率，观察示波器上的波形变化，可以测试三极管的频率响应。

三、三极管的管脚辨别教案。

1. 分辨NPN型和PNP型三极管。

NPN型三极管的基极与集电极之间的电阻较大，而PNP型三极管的基极与集电极之间的电阻较小。

可以利用万用表的电阻档位来辨别三极管的类型。

2. 确定三极管的基极、发射极和集电极。

通常，三极管的封装上会标有对应的管脚名称，但有时也会出现没有标注的情况。
