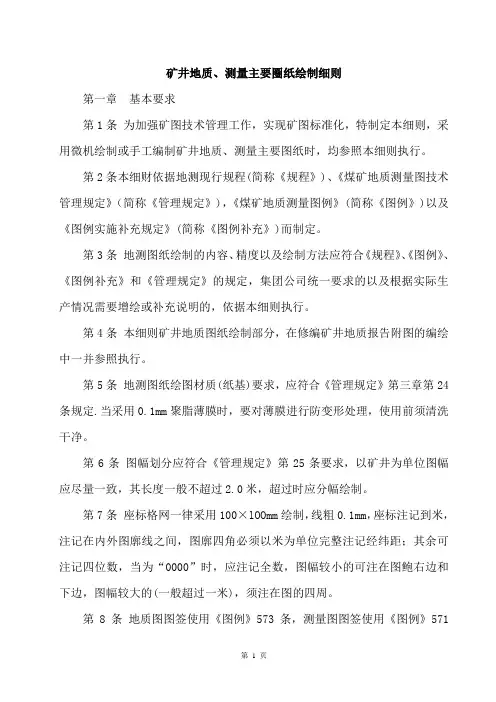

矿井地质、测量主要圈纸绘制细则第一章基本要求第1条为加强矿图技术管理工作，实现矿图标准化，特制定本细则，采用微机绘制或手工编制矿井地质、测量主要图纸时，均参照本细则执行。

第2条本细财依据地测现行规程(简称《规程》)、《煤矿地质测量图技术管理规定》（简称《管理规定》)，《煤矿地质测量图例》(简称《图例》)以及《图例实施补充规定》(简称《图例补充》)而制定。

第3条地测图纸绘制的内容、精度以及绘制方法应符合《规程》、《图例》、《图例补充》和《管理规定》的规定，集团公司统一要求的以及根据实际生产情况需要增绘或补充说明的，依据本细则执行。

第4条本细则矿井地质图纸绘制部分，在修编矿井地质报告附图的编绘中一并参照执行。

第5条地测图纸绘图材质(纸基)要求，应符合《管理规定》第三章第24条规定.当采用0.1mm聚脂薄膜时，要对薄膜进行防变形处理，使用前须清洗干净。

第6条图幅划分应符合《管理规定》第25条要求，以矿井为单位图幅应尽量一致，其长度一般不超过2.0米，超过时应分幅绘制。

第7条座标格网一律采用100×lOOmm绘制，线粗0.1mm，座标注记到米，注记在内外图廓线之间，图廓四角必须以米为单位完整注记经纬距；其余可注记四位数，当为“0000”时，应注记全数，图幅较小的可注在图鲍右边和下边，图幅较大的(一般超过一米)，须注在图的四周。

第8条地质图图签使用《图例》573条，测量图图签使用《图例》571条标准，图签右下两条线分别与内图廓线重合。

签署栏必须按要求签署内容，绘图日期统一为格网完成日期.第9条特殊图例如果需要在图纸上标注的，一般在图纸的左下角适当位置标注。

第10条指北针一般绘于图幅左上半部，使用《图例))574箭头符号.第11条井田边界。

比例尺1／2000的图使用《图例》49符号尺寸绘制：比例尺1/5000的图大矿边界线线段长30mm，宽1.Omm，“+”宇叉线线段长4mm，两线段间距8mm，“+”宇居中。

地质制图规范A 地质类专业CAD制图规范A.1 适⽤范围本规程适⽤于地质类专业各设计阶段地质图的绘制。

本规程适⽤于⿊⽩图、彩⾊线条图、彩⾊充填图的绘制。

A.2 引⽤标准和规范（1）DZ/T0156-95 区域地质及矿区地质图清绘规程；（2）DZ/T0157-95 1:50 000地质图地理底图描绘规范；（3）DZ/T0159-95 1:500 000、1:1000 000省（市、区）地质图地理图编绘规范。

A.3 ⼀般原则（1）图件绘制应遵循主体突出原则，将图件主要信息清晰表达，线条主次分明，字体端正清楚，易于读图。

（2）图件绘制应遵循精确原则，图件绘制必须精确到位，有所依据，符合实际，切忌盲⽬绘制。

（3）图⾯整体应遵循美观⼤⽅原则，布局紧凑、协调，令⼈赏⼼悦⽬。

（4）图件的精度应与地质测绘的⽐例尺相适应匹配。

（5）图件中的⽂字不可过⼤或过⼩，⼀般规定⽂字最⼩不可⼩于2.5mm，⼩于该值则⽂字不易识别。

除特殊情况外，⽂字字体⼀般采⽤宋体，宽⾼⽐为1.0。

（6）地质图上的软弱夹层、岩脉、断层、裂隙、滑坡、喀斯特洞⽳、泉、井、试验点、取样点、长期观测点、地质点、勘探点及剖⾯线等，均应分别统⼀编号。

A.4 主要图件元素的绘制要求A.4.1 图框图框可分为两种情况：（1）双框线：包含内框线和外框线，内框为线宽0.1mm的⿊⾊细线，外框为1mm⿊⾊粗线，内外框相距10mm，见图A-1。

图A-1 双框线（2）单框线：单框线仅⼀条框线，为1mm⿊⾊粗线。

A.4.2 标题标题分为总标题和分标题两类：（1）总标题为整体图件标题，位于整体图件上⽅正中，距离图框推荐20mm，可适当调整，其长度为北图框边长的四分之三为宜，最长不得超过图框边长。

字⾼20～10mm，字间距根据实际情况适当调整，字体为宋体、⿊体。

（2）分标题图件中各局部独⽴图形的标题，位于图形上⽅正中，字⾼8～5mm，字间距根据实际情况适当调整，字体为宋体、⿊体。

地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。

4、地质剖面采用半仪器法测制，定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。

5、实地分层界线作上标记。

6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。

7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。

8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。

9、10、当日室内整理野外填图的工作内容。

10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。

（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。

2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。

一、图框⏹图名：图件名称为井田地形地质及水文地质图，矿井充水性图，××煤层底板等高线及资源储量估算图，综合地质柱状图，综合水文地质柱状图。

其中井田地形地质及水文地质图，××煤层底板等高线及资源储量估算图图名放在外框外，其余图的图名放在外框内。

图名下部加比例尺，比例尺字号比图名适当放小，并与图框保持适当距离。

⏹经纬线：线宽为默认，标注文字为3号字。

⏹图框：外框与经纬框间距为7，外框线宽为全局宽度1.5。

⏹图例框为10×20，标注字体用2.5号字。

图签为140×75。

二、地质内容⏹保护煤柱：两圆距离为50，圆半径为0.5左右，线宽为0.3。

⏹构造：单线断层线宽为全局宽度0.8。

箭头分布均匀，断层标注放在下盘，字号暂定为5号。

双线断层、向斜背斜参照图例本⏹风氧化带和采空区参照图例本，采空区要标出开采时间，填充线间距为按图幅大小确定，一般为2，注意填充方向。

⏹井田边界：井田边界加号间距为40，宽度为1.2，拐点处加半径为1，宽度0.35小圆，拐点坐标用2.5号字，拐点编号用3号字。

标注全部放在井田外。

⏹底板等高线：宽度为默认，标注为3号字，各个标注尽量呈直线排列。

颜色为黑色，线型不要用样条曲线。

⏹地面等高线：地形平整,等高线稀疏时用黑色，地形变化大时用参照图例本89页基岩等高线，标注用三号字⏹陡坎和等高线用相同颜色，两竖线间距为1.4。

⏹基岩出露填充颜色适当调淡，不同地层之间要相互区分，不要过于突出。

⏹河流池塘：颜色用140号，河流标明水流方向。

⏹道路：小路用虚线，虚线间距为3.2，地形平坦时用黑色，地形较陡时要与等高线区分开。

公路用双实线，宽度默认。

颜色为浅黄色，根据图实际情况作调整。

⏹基岩露头：点间距为1，点直径0.4三、矿井采掘工程⏹巷道：巷道标注(揭露煤厚点，揭露标高等)用1.75号字，巷道线宽度为0.3，巷道宽度为2。

⏹上山下山标注用3号字标出。

地质勘察工程中的地质绘制规范要求地质绘制在地质勘察工程中具有重要的作用，它是对地质信息、地质数据进行有效整理、展示和传达的手段。

地质绘制的规范要求对于确保地质勘察工程的准确性和可靠性起着至关重要的作用。

本文将就地质勘察工程中的地质绘制规范要求进行探讨。

一、地质绘制的基本要求地质绘制在地质勘察工程中应遵循以下基本要求：1. 符号规范：地质绘图中所使用的符号和标记应符合行业标准和规范，确保符号的准确性和一致性，减少误读和混淆。

2. 科学准确：地质绘制应准确反映实际的地质情况，确保图件的内容与实地观察和测量数据一致，尽量避免出现主观臆断或错误的信息。

3. 规范格式：地质绘图要求按照规范的格式进行，包括对图例、注记、图幅等的规定，以便于他人理解和使用。

4. 工程实用：地质绘制应满足工程实践的需求，以便为地质勘察工程提供有效的支持和指导。

二、地质绘制的内容要求地质绘制内容的规范要求主要包括以下几个方面：1. 地质图件：地质图件应包括基础地质图、工程地质图等。

基础地质图是对勘察区域的地质情况的综合记录，应包括地层划分、构造特征、地貌特征等；工程地质图是对工程选址区域的地质情况进行详细描述，包括地质构造、地下水情况、地质灾害等。

2. 样品分析图：对地质样品进行分析时，通常需要绘制样品分析图。

样品分析图应包括样品编号、取样位置、分析结果等信息，并使用规范的符号和图例进行标注。

3. 勘察测量图：地质勘察中通常需要进行多种测量，如地形测量、地层测量等。

测量图应准确反映测量数据，并包括地形剖面图、地质测面图等。

4. 剖面图：地质剖面图是对地质结构进行纵向展示的图件。

剖面图应包括地层、构造、地下水等信息，以及详细的比例尺和标注。

三、地质绘制的符号使用规范在地质绘制中使用的符号应符合相关的规范和标准。

以下是常见的地质绘制符号使用的一些规范：1. 地层符号：地层符号应准确反映地层的性质和特征，符号的形状、颜色和线型应与地层联系紧密。

《现代地质》绘图要求
1、图件应有自明性，并附有相应的英文图名。

2、线条图使用coreldraw软件绘制，提供源图件；涉及国界的图要使用国家正式出版的蓝图作底图；山川河流为斜体。

3、绘图页面设置选择A4纸张。

控制好图件宽度，大图宽度<16cm，小图宽度<8cm。

4、图中中文为7~8磅宋体，英文和数字为7~8磅Times New Norman；内容丰富的、多层次的文字，可以采用不同的字体或字号区分。

4、要求线条和各种符号清楚，线条要匀，墨色为黑色；边框和一般线型为0.2mm，断层线为0.3mm；对于不同作用的线条，应使用不同粗细的线条。

5、纵坐标、横坐标及其单位写清楚，图中要注明图例。

6、JPEG、TIF等格式的图件，则需要导入coreldraw中后，图中文字重新输入,并且提供coreldraw源文件，保证图件中的线条以及文字符合以上原则。

具体格式参考《现代地质》相关文章。

地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产（建设）矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸，主要包括：（一）基本矿图1.采掘工程平面图（1：2000、1：5000）2.井上下对照图（1：5000）3.井田区域地形图（1：5000）4.工业广场平面图（1：1000）5.井底车场平面图（1：500）6.主要巷道平面图（1：2000）7.主要保护煤柱图（1：2000）8.井筒断面图（1：1000）（二）测量专用图1.井上、下测量控制网图（1：5000）2.竖井井筒十字中线点平面图（1：500～1：2000）3.地表及岩移观测站平面图（1：2000～1：5000）4.采煤沉陷综合治理图（1：2000～1：5000）（三）地质专用图1.矿井地质地形图（或基岩地质图）(1：5000)2.矿井煤系地层综合柱状图(1：200或1：500)3.矿井地质剖面图(1：2000)4.矿井煤岩层对比图(1：200或1：500)5.矿井水平地质切面图(1：5000)6.构造纲要图(1：5000)（四）水文地质图1.矿井综合水文地质图（1：5000）2.矿井充水性图（1：2000或1：5000）3.矿井综合水文地质柱状图(1：200或1：500)4.矿井水文地质剖面图(1：2000)5.矿井涌水量与各种相关因素关系曲线图（1：500或1：1000）6.井上下防治水系统图（1：2000或1：5000）（五）资源储量管理图1.矿井可采煤层底板等高线及储量计算图(1：2000～1：5000)2.采区储量计算图(1：1000或1：2000)3.分煤层"三量"及损失量计算图（1：2000）4.工作面损失量计算图(1：1000)（六）其它必备矿图1.矿井开拓系统平面图（1：10000或1：50000）2.水平延深及采区设计图（1：1000～1：5000）3.外部资源勘查设计图（1：2000～1：10000）4.矿井瓦斯地质图（1：2000～1：5000）二、绘制基本要求（1）线条均匀，圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。

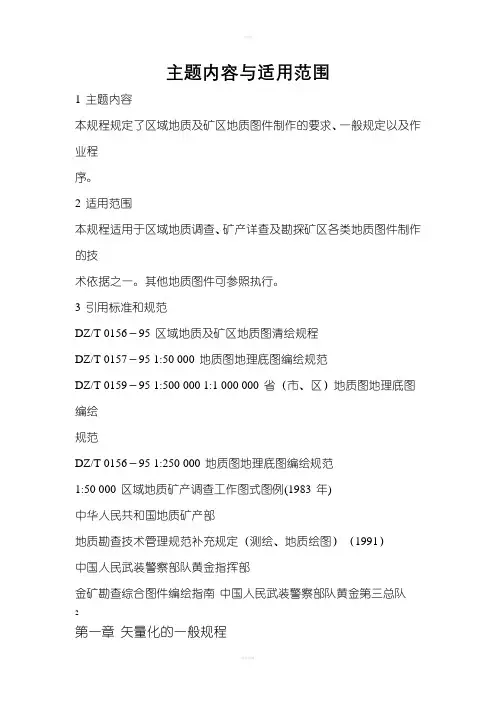

主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。

2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。

其他地质图件可参照执行。

3 引用标准和规范DZ/T 0156－95 区域地质及矿区地质图清绘规程DZ/T 0157－95 1:50 000 地质图地理底图编绘规范DZ/T 0159－95 1:500 000 1:1 000 000 省（市、区）地质图地理底图编绘规范DZ/T 0156－95 1:250 000 地质图地理底图编绘规范1:50 000 区域地质矿产调查工作图式图例(1983 年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定（测绘、地质绘图）（1991）中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队2第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求：1. 数学基础（直角坐标网、经纬网、内廓及各类控制点）精度必须符合规定要求；2. 图面平整、内容清晰、所附资料齐全；3. 国界、省（市、自治区）界等按国家有关规定进行了审查并有文字依据；4. 相邻图幅各要素接边误差符合要求。

1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图（原图）和有关规范图式图例，了解各要素的清绘（矢量化）方法，做到心中有数。

2. 定作业计划。

作业计划可按要素拟定，也可按每日工作量具体划分，以便有条不紊的工作。

3. 底图是否清绘准确，发现疑难问题，必须在清绘前向有关人员问清弄懂，自己不能擅自改动。

1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求，依比例尺的符号不得变形，不依比例尺的中心点位不得超差。

2. 上各项内容不得漏掉或有差错。

3. 国界及行政区划界线，严格按照可靠资料绘制。

如有国界线的图，必须上级批准，并附有正式审批文件，方可绘制印刷。

4. 必须尊重原图，不得随意改动原划线位置，必须保持各要素的几何精度。

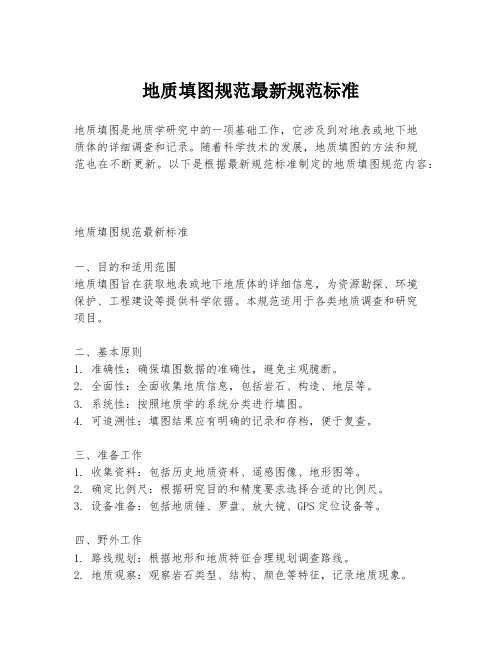

地质填图规范最新规范标准地质填图是地质学研究中的一项基础工作，它涉及到对地表或地下地质体的详细调查和记录。

随着科学技术的发展，地质填图的方法和规范也在不断更新。

以下是根据最新规范标准制定的地质填图规范内容：地质填图规范最新标准一、目的和适用范围地质填图旨在获取地表或地下地质体的详细信息，为资源勘探、环境保护、工程建设等提供科学依据。

本规范适用于各类地质调查和研究项目。

二、基本原则1. 准确性：确保填图数据的准确性，避免主观臆断。

2. 全面性：全面收集地质信息，包括岩石、构造、地层等。

3. 系统性：按照地质学的系统分类进行填图。

4. 可追溯性：填图结果应有明确的记录和存档，便于复查。

三、准备工作1. 收集资料：包括历史地质资料、遥感图像、地形图等。

2. 确定比例尺：根据研究目的和精度要求选择合适的比例尺。

3. 设备准备：包括地质锤、罗盘、放大镜、GPS定位设备等。

四、野外工作1. 路线规划：根据地形和地质特征合理规划调查路线。

2. 地质观察：观察岩石类型、结构、颜色等特征，记录地质现象。

3. 采样：采集岩石、土壤、化石等样本，用于室内分析。

4. 记录：详细记录观察结果，包括地质点的位置、特征描述、样品编号等。

五、室内工作1. 数据整理：整理野外记录，形成统一的数据库。

2. 地质解译：根据野外观察和室内分析结果，进行地质体的解译。

3. 制图：按照规范要求绘制地质图，包括地质界线、岩性、构造等。

六、质量控制1. 野外复核：定期对野外工作进行复核，确保数据的准确性。

2. 室内审核：对室内解译和制图结果进行审核，确保符合规范要求。

3. 成果评估：对地质填图成果进行综合评估，提出改进建议。

七、成果提交1. 成果报告：编写详细的地质填图报告，包括方法、过程、结果和结论。

2. 地质图件：提交地质图及相关的辅助图件。

3. 数据资料：提交所有野外记录、室内分析数据和电子文档。

八、安全与环保1. 安全措施：野外工作时，严格遵守安全规程，配备必要的安全设备。

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

11．编写剖面地质小结。

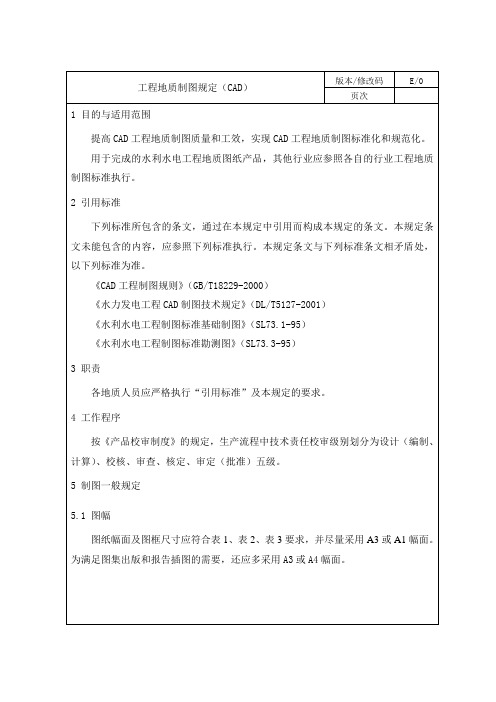

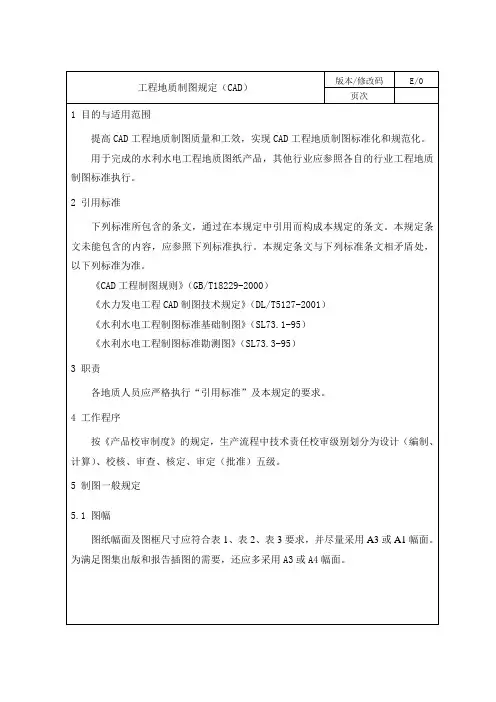

工程地质制图规定在工程建设领域，工程地质制图是一项至关重要的工作。

它以直观、准确的方式呈现地质信息，为工程设计、施工和决策提供重要依据。

为了确保工程地质制图的质量和规范性，制定一套明确的制图规定是必不可少的。

一、制图的基本要求1、准确性工程地质图所表达的地质信息必须准确无误。

这包括地质体的位置、形态、规模、产状等要素的测量和描绘要精确，地质现象的观察和记录要详实，避免任何主观猜测和随意性。

2、清晰性图面应清晰易读，线条粗细适中，符号和标注大小合适，颜色搭配协调。

不同类型的地质体和地质现象要用易于区分的符号和颜色表示，避免混淆。

3、完整性制图内容应完整涵盖工程所涉及的地质范围和主要地质问题。

除了基本的地质构造、地层分布等，还应包括水文地质条件、不良地质现象、岩土物理力学参数等相关信息。

4、规范性遵循国家和行业的相关标准和规范进行制图，确保图件的格式、比例尺、图例等符合统一要求。

二、制图的比例尺1、选择原则比例尺的选择应根据工程的规模、地质条件的复杂程度以及对地质信息精度的要求来确定。

一般来说，大型工程或地质条件复杂的项目应采用较大比例尺，如 1:500 1:2000；而对于区域性的规划或初步勘察，可采用较小比例尺，如 1:5000 1:10000。

2、精度要求在选定的比例尺下，图上的最小尺寸应能清晰表达地质要素的特征。

例如，在 1:1000 的比例尺中，地质体的宽度小于 1 米时可能难以准确表示。

三、图件的种类1、工程地质平面图展示工程区域的地形地貌、地层分布、地质构造、地下水分布等平面信息。

2、工程地质剖面图沿工程轴线或特定方向绘制，反映地质体的垂直分布和变化情况。

3、钻孔柱状图详细记录钻孔内各地层的深度、厚度、岩性特征、物理力学性质等。

4、原位测试成果图包括静力触探、动力触探、标准贯入试验等原位测试的结果，以图表形式展示。

四、地质符号和图例1、符号的标准化采用国家或行业规定的标准地质符号，如地层代号、构造符号、岩土类型符号等。

勘察报告的绘图要求浙江省岩土工程勘察文件编制标准图件的绘制一、一般规定：1 平面类图应以地形或建（构）筑物总平面布置图为底图进行绘制，其比例尺不得大于地形图或建（构）筑物总平面布置图。

2 各种平面图件一般以上方为正北，只有当影响图件内容，方向斜置，但必须标明指北方向。

地质平面图类应标明经纬度或座标网。

3 图上地形、地物可适当删减，但文字报告中涉及到的地名、地物及有关系的地形、地物必须标出。

必要时可将标有勘探工程地点的小比例尺图镶置于有关平面图的适当位置。

4 图名一般置于上方，图例、列表、镶图及简要说明等，可根据图面具体情况安排，以协调美观为原则。

而下；后竖向，由左向右的顺序进行，并以绘制、读图方便为原则。

7 图例的编排，应按地层（自上而下，由新至老）、构造地貌与物理地质现象、水文地质、工程地质及各种勘探工程符号依次排列。

二、勘探点平面位置图1.勘探点平面位置图应包括下列内容：①拟建建（构）筑物的轮廓线（包括地下室）、编号（或名称）、层数（或高度）；②已有建（构）筑物的轮廓线、层数及其名称；③勘探点的位置、类型和编号；④剖面线的位置及编号；⑤原位测试点的位置及编号；⑥已有的其他重要地物；⑦方向标、必要的文字说明。

2.勘探点平面位置图应在相同比例尺的地形图（或建筑物总平面图）上绘制，原有地形、地物及建（构）筑物的轮廓线应清晰，主要道路应标注路名和边线。

3.勘探点应按附录C.3.1要求绘制，并标注上点号、高程、勘探深度及地下水位埋深。

4.剖面线应尽可能与建（构）筑物基轴方向一致，剖面编号一般宜采用阿拉伯数字表示，如：1-1’、2-2’、……等。

5.拟建建（构）筑物轮廓线用粗虚线表示；已建建（构）筑物轮廓线用细实线表示；勘探剖面线用双点划线表示，并超过两侧勘探点20mm 为宜，超出部分的剖面线按最近二个勘探点之间的连线方向向外延伸并用细实线表示；当拟建建（构）筑物轮廓线与剖面线重叠时，则在轮廓线的断开处用双点表示。

地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产建设矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸,主要包括：一基本矿图1.采掘工程平面图1：2000、1：50002.井上下对照图1：50003.井田区域地形图1：50004.工业广场平面图1：10005.井底车场平面图1：5006.主要巷道平面图1：20007.主要保护煤柱图1：20008.井筒断面图1：1000二测量专用图1.井上、下测量控制网图1：50002.竖井井筒十字中线点平面图1：500～1：20003.地表及岩移观测站平面图1：2000～1：50004.采煤沉陷综合治理图1：2000～1：5000三地质专用图1.矿井地质地形图或基岩地质图1：50002.矿井煤系地层综合柱状图1：200或1：5003.矿井地质剖面图1：20004.矿井煤岩层对比图1：200或1：5005.矿井水平地质切面图1：50006.构造纲要图1：5000四水文地质图1.矿井综合水文地质图1：50002.矿井充水性图1：2000或1：50003.矿井综合水文地质柱状图1：200或1：5004.矿井水文地质剖面图1：20005.矿井涌水量与各种相关因素关系曲线图1：500或1：10006.井上下防治水系统图1：2000或1：5000五资源储量管理图1.矿井可采煤层底板等高线及储量计算图1：2000～1：50002.采区储量计算图1：1000或1：20003.分煤层"三量"及损失量计算图1：20004.工作面损失量计算图1：1000六其它必备矿图1.矿井开拓系统平面图1：10000或1：500002.水平延深及采区设计图1：1000～1：50003.外部资源勘查设计图1：2000～1：100004.矿井瓦斯地质图1：2000～1：5000二、绘制基本要求1线条均匀,圆滑,接头吻合,点线、虚线间隔大小一致,平行线间距相等;2各种文字、数字注记规范;字隔,字向符合要求;注记必须使用规范的简化汉字,不准用繁体字、自造字和别字;3颜色标准,着色均匀;4内容齐全、完整,几何关系正确;三、精度基本要求矿图与地面控制点间实际与理论距离的误差应不大于;重要地物与地物轮廓与附近控制点距离的平面位置误差应不大于；次要的地物与地物轮廓应不大于;井下控制点的绘制误差应不大于,按实际比例尺绘制的主要巷道轮廓与最近控制点的相互位置误差应不大于;剖面图每一水平格的绘制误差不大于；累计误差大于；剖面图与平面图相应点线的位置误差不得超过;图面符号与图例规定的符号误差不得大于±;四、注记基本要求1点状物体如地面钻孔、地面测量控制点等及地面井筒的注记方向与图签方向一致；井下导线点名、底板高程、巷道名称、工作面注记等沿巷道或工作面布置方向注记；导线点名注记在巷道内部1:5000纸质图中导线点设为非打印层;2线状物和面状物如地质构造、巷道、回采工作面等的名称注记,用屈曲字列,打印出图时字头不得朝向图签水平线以下;特长线状物或大面积建筑群等,应分段重复注记;注记的位置视图面而定,既要明了直观,还要布局合理;3注记的字隔,点状物体采用接近字隔< 字列；线状物体可采用接近字隔<、普通字隔～或隔离字隔字大的l～5倍,亦可采用其它字隔,视符号长度而定;4符号注记的线条粗细以国家测绘总局的“点线符号标准表”为准;符号中未标明尺寸的粗线为；细线为；点的直径为;5坐标格网一律采用100×lOOmm绘制,线粗,坐标注记到米黑体、字高,注记在内外图廓线之间,图廓四角必须以米为单位完整注记经纬距；其余可注记四位数,当为“0000”时,应注记全数;6井田范围内的井筒及钻孔的地面高程,一律用红色注记;井田范围外非本矿使用的井筒、钻孔的地面高程及井下高程、井下测点编号等,均用黑色注记;竖井、钻孔标高保留小数点后二位;7所有的井巷工程都要注记全称;表示水平数字名称的一律用屈曲排列的阿拉伯数字表示,严禁用汉字注记水平数字名称;倾斜巷道和巷道变坡、变平处必须用符号进行标注,变坡符号箭头一律指向下坡,中间坡度不变段可用不带变坡短线箭头标示,变平处用垂直巷道的短线标示;巷道一律注记底板标高,保留小数点后一位,字体采用仿宋体;五、细则未规定内容,参照煤矿地质测量图例以下简称图例、<煤矿地质测量图例>实施补充规定以下简称补充规定、国家基本比例尺地形图图式以下简称国标地形图式,GB/、GB/及地测技术管理规范新矿生字201528号相关规定执行;第二章主要地质测量图绘制标准一、采掘工程平面图采掘工程平面图必须按自然分层分煤层分别绘制;厚煤层采用人工分层开采的矿井,在一张图上不得超过三个人工分层,并分别用不同符号或颜色区分;一1:2000采掘工程平面图1.图纸的左上角绘制交换图图签外框宽14cm、高20cm2.图纸的右上角绘制井田位置示意图外框宽、高;底部采用宋体、字高8mm注记“井田位置示意图”:1比例尺可采用1:250000～1:500000;2井田技术边界相邻矿井的名称;3主要提升井口位置及名称;4 井田范围内主要大断层、公路、铁路、河流、水库、区域性变电所发电厂,并注记其名称宋体、字高;3.图纸左下角绘制井田开拓方式示意图外框宽31cm、高;上部采用宋体、字高7mm注记“井田开拓方式示意图”:1断面图的横竖比例尺,根据具体情况而定;2注记高程线标高及断面方向;3井筒和石门所穿过的可采煤层及主要标志层,含水层等并注明代号;4 表明井田开拓方式特征的主要井筒、石门、上下山、总回风巷及断层等,并注明标高黑体、字高;4.图纸左中或右中部绘制煤层柱状图;1比例尺1:100～1:500,柱状图高度高不超过100mm,宽10mm;2柱状图煤岩层结构按煤岩层实际接触关系及倾角绘制;3柱状图左边注记煤层及岩层名称仿宋、字高,右边注记其高度黑体、字高,并在柱状图的上部标注比例尺;5.工业广场内受保护建筑物:如洗选厂、办公楼、储木厂、储水池、绞车房、变电所等按线条绘制,采用仿宋、字高注记,铁路除外;1厂房绘制外轮廓线,依实际大小按比例绘制;4铁路:用双细线绘制,线粗,两线间距,每隔10mm涂黑色,用粗黑体、字高注记;6.井田区域内的村庄、居民区、河流、水库、地面塌陷积水区、主要公路;1村庄、居民区:按线条绘制,用粗黑体、字高注记;已搬迁村庄原址边界范围采用灰色虚线绘制,名称采用灰色黑体、字高注记;2河流、水库、塌陷积水区:水域边线按蓝色线条绘制,积水区域要用浅蓝色着面色,用左斜宋体、字高注记名称, 名称注记排列方向与河流流向相同,用箭头符号总长13mm,其中箭头3mm表示河流流向,较大的河流应分段注记名称及流向;地面塌陷区按图例编号559绘制;3公路:用线条绘制,采用黑体、字高注记名称;7. 实测煤层露头、推测煤层露头:分别按图例编号403、404要求绘制,并用仿宋、字高注记煤层露头;8.实测煤层露头及风氧化带:按图例编号405要求绘制,其中煤层露头线按线条绘制;9.凡与本煤层开采有关的所有井下与地面相通的井口与专用钻孔;1竖井:①按图例编号5符号绘制;注记格式:竖井名称位于上方、粗黑体、字高,左上方为竖井的地面标高红色注记,黑体、字高2mm,左下方为竖井底板标高黑体、字高2mm,右边注记“提升”及提升方式和能力仿宋体、字高,用红、蓝箭头箭头尺寸:箭杆,箭头2mm分别表示竖井的进出风流方向,箭头垂直,正对井筒符号;②小煤矿竖井: 与大矿符号相同,竖井井口标高采用黑色注记,字体大小及注记格式与大矿相同;2斜井:①按图例编号8符号绘制,左侧注记斜井地面标高红色、黑体、字高2mm,右侧注“提升”及提升方式和能力仿宋、字高;斜井符号,其宽度画法与一般巷道相同,宽度>4m时,按实际比例的宽度绘制;宽度<4m时,采用巷道符号宽度为2mm是指二条线的“中心线”之间的距离绘制;用红、蓝箭头箭头尺寸:箭杆,箭头2mm分别表示井筒的进出风流方向,箭头垂直,正对井筒符号;②小煤矿斜井:与大矿符号相同,斜井地面标高采用黑色注记,字体大小与注记格式大矿相同;3钻孔包括见煤钻孔、未见煤钻孔、见煤斜孔:按图例编号283、284、285符号绘制;注记方式: 孔号位于钻孔上方宋体、字高,左上方为孔口标高红色、黑体、字高2mm ,左下方为孔底标高黑体、字高2mm,右边为煤层可采厚度黑体、字高2mm;如钻孔遇断层、侵蚀、火成岩天然焦、沉缺、打丢等情况,要在注记煤厚处注明其原因;10.井巷工程：1每一自然分层和人工分层的采掘工程平面图,均应绘出具有全矿性意义的巷道,如主副井、井底车场、主要运输大巷、水平贯穿石门、主要上下山、总回风巷,岩巷按图例编号14符号,桔黄色绘制, 煤巷按图例编号15符号绘制,线条,巷道符号的宽度为2mm是指二条线的“中心线”之间的距离;不在本煤层开拓的巷道,而且与本煤层有关的巷道,用虚线表示,虚线的线长4mm,线间隔2mm;如用混凝土、料石等砌碹的巷道均用,间隔1mm的双线条绘制,巷道的颜色据岩性而定;注记方式: 岩巷、煤巷应注记巷道名称仿宋、字高,水平巷道的标高一般在图上50mm～100mm注记一次尽量选择巷道特征点,保留1位小数,仿宋、字高2mm;2倾斜巷道上、下山:注记巷道名称仿宋、字高,标高在巷道的变坡点或巷道交叉口注记保留1位小数,仿宋、字高2mm ,其倾斜符号按图例编号16绘制,并在箭头之旁,注明其倾斜角度30′以上入,以下舍;黑体、字高;3当年度的当季度的掘进巷道需在巷道两帮边线内用浅色粗线条充填底色并用罗马数字注记月份,各月份填充色条的颜色参照图例编号22年度尾数颜色执行;4暗小竖井含井下煤仓、溜煤眼:按图例编号7相应的符号绘制,并注记井口、井底标高黑体、字高2mm,右边注明用途仿宋、字高;5水闸门:按图例编号19符号绘制,颜色为绿色;其中,水闸门半门符号直线段和巷道轮廓应重合;6水闸墙:按图例编号20符号绘制,积水方向一侧加一弧线,颜色为绿色;7永久密闭墙临时密闭墙：按图例编号36符号绘制,颜色为绿色,如有积水在积水方向一侧加绿色弧线;永久密闭墙、临时密闭墙注记管理编号;8导线点:按图例编号1符号绘制,并标注导线点号黑体、字高;9巷道涌水点:按图例编号512符号绘制,符号面向掘进前方,画在巷道上方或右侧;10回采工作面涌水点：按图例编号513符号绘制,符号颜色为蓝色;11抽水孔:按图例编号304绘制,内径3mm、外径4mm,上方注孔号;12疏水孔:按图例编号307绘制,直径4mm,上方注记孔号,右侧含水层水位m;11.采空区及回采工作面:1每个工作面应注记工作面开采年度宋体、字高;工作面编号宋体、字高3mm；煤层倾角黑体、字高, 箭杆长、箭头长2mm；有效采厚黑体、字高2mm;采煤工艺仿宋、字高；顶板管理方式仿宋、字高;煤层小柱状,按图例编号412绘制,宽3mm,竖直比例为1:100～1:500,左边注记夹石厚度黑体、字高2mm,右边注记煤层厚度黑体、字高2mm,绘制顶底板岩性;采空区以间距2mm与大巷轴线成45°的平行色晕线表示, 色相按图例编号22相应的颜色绘制,充填开采工作面采空区图例应在原晕线间隔内加绘等间距的黑色网状点符号;往年采空区按年度绘制；当年回采工作面必须按月填绘相邻两月晕线相互垂直, 回采进度需在绘制采空区晕线的基础上沿采空区边线加绘色框,正在回采的一端暂不封口,用罗马数字注记月份宋体、字高;色框和色条放在“采掘进度”层,图层顺序在其他层以下,不得影响巷道边线、导线点和注记的显示和打印;注记格式参照图例编号23要求绘制;2煤层变薄区:用虚线线长4mm,线间隔2mm绘出变薄范围,并绘制煤层小柱状;3注销区、报损区、地质与水文地质损失区、丢煤区:按图例编号417、418、4 19、420符号及要求绘制,采用仿宋、字高注记,边界为黑色虚线线框,内部沿地损边界范围充填宽度为4mm的晕线带;如注记内容过大,可在符号外注记,并用指示箭头指示;4煤层尖灭可采边界线:按补充规定补充符号5绘制;5采空积水区按图例编号517符号绘制,注记积水区编号或名称、积水量、积水面积、积水上下限高程、水柱高度,注记字体采用蓝色、仿宋、字高2mm；警戒线按图例编号518符号绘制；探水线根据图例编号518符号的“X”改为“→”,箭头指向积水区,颜色为蓝色;12.地质构造:1凡对采掘工程有影响的断层均应填绘在图纸上, 并注明产状要素,一般情况下薄煤层落差以下断层可不表示, 中厚煤层以下可不表示;断层在图上投影大于5mm以上,应以断层交面线表示,按图例编号389符号绘制,并采用仿宋、字高注记断层编号、倾角、落差;小断层按图例编号393符号绘制,采用黑体、字高2mm记断层倾角、落差;2褶曲:按图例编号354～370符号要求绘制,注记褶曲名称;3岩浆侵入范围:按图例编号401符号绘制;4煤层底板等高线:按图例编号406符号绘制,等高距为50m,高程采用黑体、字高2mm注记;5陷落柱、发火区、防火密闭墙、积水区、瓦斯突水或喷出地点:按图例编号397或398、42、44、517、38相应符号及要求绘制;13.保安煤柱:井筒及工业广场煤柱、经批准与开采有关的地物保护煤柱按图例编号55及图例补充规定19号规定绘制,矿井边界防水煤柱、断层防水煤柱按图例编号520绘制;颜色均为红色,线粗,仿宋、字高注记;14.井田边界200米以内的相邻矿井,应绘制同一层的井巷、采区,并注明巷道名称仿宋、字高、标高仿宋、字高2mm、开采年度宋体、字高;相邻矿井为大型煤矿采用粗黑体、字高9mm注记相邻矿井名称;相邻矿井为小型煤矿用粗黑体、字高7mm注记相邻矿井名称;15.井田区域内所有开发的地方小煤矿,应在同一层图纸上绘出以下内容:1井口的位置,并注明名称及井口、井底标高;2各种巷道、采空区、回采工作面的实际位置,主要地质构造,并注明巷道名称、标高、开采年度;3井田技术边界,并注明批准文号;4每月调查的实际采掘情况;5注记矿井名称;二1:5000采掘工程平面图1.比例尺1:5000采掘工程平面图由1：2000数字化缩放处理的,应按1:5000采掘工程平面图标准进行修改并满足以下要求;2.交换图图签、井田位置示意图、井田开拓方式示意图、煤层柱状图参照1:2000采掘工程平面图尺寸标准绘制;3.工业广场内受保护建筑物如洗选厂、办公楼、绞车房、变电所等按线条绘制,采用仿宋、字高3mm注记,铁路除外;1厂房：绘制外轮廓线,依实际大小按比例绘制;2变电所:按国家地形图图式GB/T 符号标准绘制；3铁路:用双细线绘制,线粗,两线间距,每隔8mm涂黑色,用粗黑体、字高3mm注记;4.井田区域内的村庄、居民区、河流、水库、塌陷积水区、主要公路;1村庄、居民区:按线条绘制,用粗黑体、字高3mm注记;搬迁村庄原址边界范围采用灰色虚线绘制,名称采用灰色黑体注记;2河流、水库、塌陷积水区:水域边线按蓝色线条绘制,积水区域要用浅蓝色着面色,用左斜宋体、字高3mm注记名称, 名称注记排列方向与河流流向相同,用箭头符号总长13mm,其中箭头3mm 表示河流流向,较大的河流应分段注记名称及流向;地面塌陷坑按图例编号559符号绘制;3公路:用线条绘制,采用黑体、字高3mm注记名称;5.实测煤层露头、推测煤层露头:按图例编号403、404要求绘制,并用仿宋、字高3mm注记煤层露头;6.实测煤层露头及风氧化带:按图例编号405要求绘制,煤层露头线按线条绘制;7.凡与本煤层开采有关的所有井下与地面相通的井口与专用钻孔;1竖井:①按图例编号5相应的符号绘制;注记格式:竖井名称位于上方粗黑体、字高3mm,左上方为竖井的地面标高红色注记,黑体、字高2mm,左下方为竖井底板标高黑体、字高2mm,右边注记“提升”及提升方式和能力仿宋、字高3mm,用红、蓝箭头箭头尺寸:箭杆,箭头2mm分别表示竖井的进出风流方向,箭头垂直,正对井筒符号;②小煤矿竖井: 与大矿符号相同,竖井井口、井底标高用黑色注记,字体大小及注记格式与大矿相同;2斜井:①按图例编号8符号绘制,左侧注记斜井地面标高红色、黑体、字高2mm,右侧注“提升”及提升方式和能力仿宋、字高;斜井符号,其宽度画法与一般巷道相同,宽度>4m时,按实际比例的宽度绘制;宽度< 4m时,采用2mm绘制;用红、蓝箭头箭头尺寸:箭杆,箭头2mm分别表示井筒的进出风流方向,箭头垂直,正对井筒符号;②小煤矿斜井:与大矿相同,地面标高用黑色注记,字体大小与注记格式大矿相同;3钻孔包括见煤钻孔、未见煤钻孔、见煤斜孔:按图例编号283、284、285符号绘制;注记方式: 孔号位于钻孔上方宋体、字高,左上方为孔口标高红色注记、黑体、字高2mm ,左下方为孔底标高黑体、字高2mm,右边为煤层可采厚度黑体、字高2mm;如钻孔遇断层、侵蚀、火成岩天然焦、沉缺、打丢等情况,要在注记煤厚处注明其原因;8.井巷工程:1每一自然分层和人工分层的采掘工程平面图,均应绘出具有全矿性意义的巷道,如主副井、井底车场、主要运输大巷、水平贯穿石门、主要上下山、总回风巷,均用、间隔1mm的双线条绘制,巷道的颜色据岩性而定,岩巷采用桔黄色、煤巷采用黑色;不在本煤层开拓的巷道,但与本煤层有关的巷道,用虚线表示,虚线的线长4mm,线间隔2mm;注记方式: 岩巷、煤巷应注记巷道名称仿宋、字高3mm,水平巷道的标高一般在图上50mm注记一次尽量选择巷道特征点,仿宋、字高2mm;2倾斜巷道上、下山:注记巷道名称仿宋、字高3mm,标高在巷道的变坡点或巷道交叉口注记仿宋、字高2mm ,坡度表示参照1:2000采工图绘制;3当年度的当季度的掘进巷道需在巷道两帮边线内用浅色粗线条充填底色并用罗马数字注记月份,各月份填充色条的颜色参照图例编号22年度尾数颜色执行;4暗小竖井按图例编号7相应的符号绘制,并注记井口、井底标高黑体、字高2mm,右边注明用途仿宋、字高;5导线点:按图例编号:2相应的符号绘制,导线点号注记黑体、字高但不打印;6水闸门、水闸墙、永久密闭墙临时密闭墙、巷道涌水点、回采工作面涌水点、抽水孔、疏水孔按1:2000采掘工程平面图要求绘制;9.采空区及回采工作面：1每个工作面应注记工作面开采年度宋体、字高;工作面编号宋体、字高3mm；煤层倾角黑体、字高注记, 箭杆长、箭头长2mm；有效采厚黑体、字高2m；采煤工艺仿宋、字高3mm；顶板管理方式仿宋、字高3mm；煤层小柱状,按图例编号412绘制,宽2mm,竖直比例为1:100～1:500,左边注记夹石厚度黑体、字高,右边注记煤层厚度黑体、字高,绘制顶底板岩性;采空区以间距2mm与大巷轴线成45°的平行色晕线表示, 色相按图例编号22相应的颜色绘制,充填开采工作面采空区图例应在原晕线间隔内加绘等间距的黑色网状点符号;往年采空区按年度绘制；当年回采工作面必须按月填绘相邻两月晕线相互垂直, 回采进度需在绘制采空区晕线的基础上沿采空区边线加绘色框,正在回采的一端暂不封口,用罗马数字注记月份宋体、字高;色框和色条放在“采掘进度”层,图层顺序在其他层以下,不得影响巷道边线、导线点和注记的显示和打印;注记格式参考图例编号23要求绘制;2煤层变薄区用虚线线长4mm,线间隔2mm绘出变薄范围,并绘制煤层小柱状;3注销区、报损区、地质与水文地质损失区、丢煤区按图例编号417、418、419、420符号及要求绘制,采用仿宋、字高3mm 注记,边界为黑色虚线线框,内部沿地损边界范围充填宽度为4mm 的晕线带;如注销范围太小,无法按规定注记文字,可简化注记字数；也可在符号外注记,并用指示箭头指示;4煤层尖灭可采边界线:按补充规定补充符号5绘制;5采空积水区按图例编号517符号绘制,注记积水区编号或名称、积水量、积水面积、积水上下限高程,注记字体采用蓝色、仿宋、字高2mm；警戒线按图例编号518符号绘制；探水线根据图例编号518符号的“X”改为“→”,箭头指向积水区,颜色为蓝色;10.地质构造1 凡对采掘工程有影响的断层均应填绘在图上, 并注明产状要素,一般情况下薄煤层落差以下断层可不表示,中厚煤层以下可不表示,厚煤层落差～以下可不表示;断层在图上投影大于5mm以上,以断层交面线表示,按图例编号389绘制,并注记断层编号、倾角、落差仿宋体、字高3mm;小断层按图例编号393绘制,并注记倾角、落差字体黑体、字高2mm;断层密集区,无法注记或绘制的小断层,可取大舍小;2褶曲:按图例编号354～370符号要求绘制,注记褶曲名称;3岩浆侵入范围:按图例编号401符号绘制;4煤层底板等高线:按图例编号406符号绘制,等高距为50m,高程采用黑体、字高2mm注记;5陷落柱、发火区、防火密闭墙、积水区、瓦斯突水或喷出地点:按图例编号397或398、42、44、517、38相应符号及要求绘制;13.保安煤柱内容和线条绘制同1:2000采工图要求,字体用仿宋、字高3mm注记;14.井田边界200米以内的相邻矿井, 应绘制同一层的井巷、采区, 并注明巷道名称仿宋、字高3mm、标高仿宋、字高2mm、开采年度宋体、字高;相邻矿井为大型煤矿采用粗黑体、字高7mm注记相邻矿井名称;相邻矿井为小型煤矿用粗黑体、字高5mm注记相邻矿井名称;15.井田区域内所有开发的地方小煤井,应在同一层图纸上绘出以下内容:1井口的位置,并注明名称及井口、井底标高;2各种巷道、采空区、回采工作面的实际位置,主要地质构造,并注明巷道名称、标高、开采年度;3井田技术边界,并注明批准文号;4每月调查的实际采掘情况;5注记矿井名称;二、井上下对照图1:50001.井田区域内的各级平面和高程测量控制点、井口位置、工业广场及主要建筑物、主要公路、河流、村庄、铁路、矿井降压站变电所及主要输电线路,注明其标高、名称,居民区要用浅灰色着面色;2.一张井上下对照图不得超过三个人工分层,并分别用不同符号及颜色区分;实线黑色;虚线绿色,线段长4mm,间隔2mm;点划线蓝色,线段长4mm,间隔2mm,点大小适当居中,注记颜色与相应的划线相同;3.服务于整个矿井生产的全矿性意义的巷道及对照煤层的所有采掘巷道,均应绘制;回采工作面应注记其编号、平均采厚、倾角、回采年度,已采区域分年度圈画,报图期内按实际回采进度填绘;4.断层在图上断煤交线投影宽度大于5mm的均应绘出,并以断煤交线表示,注明某层的断层交煤线,并相应注记其编号、断层产状要素;5.井田技术边界线、保安煤柱均以平面位置最外面一层的边界。
