方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。
正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。
(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。
(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。
【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。
读图，完成下列各题。
1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥ B．⑤⑥④③②① C．④③②①⑤⑥ D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩 B．大理岩 C．花岗岩 D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③ B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成 D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。
关于图幅号现在的图幅号由10位字符码构成abScd，分别是a——1：100万图幅行号，b——1：100万图幅列号，S——比例尺代码，c——图幅行号数字码，d——图幅列号数字码，都有公式可计算1:5万经差15分纬差10分，你根据一个省的经纬度范围可以求出在该省的所有图幅号以下全部为国标内容，本人边学边抄写，略有改动！(一) 地形图的分幅我国基本比例尺地形图均以1：1 000 000地形图为基础，按规定的经差和纬差划分图幅。
在我国范围内（我国没有纬度60度以上的区域，60度以上区域经差纬差与低纬度不同）:每幅1：1 000 000地形图的经差是6度，纬差4度。
每幅1：500 000地形图的经差是3度，纬差是2度，是将每幅1：1 000 000地形图划分为两行两列，即一幅1：1 000 000地形图包含四幅1：500 000地形图。
每幅1：250 000地形图的经差是1.5度，纬差是1度，是将每幅1：1 000 000地形图划分为四行四列，即一幅1：1 000 000地形图包含十六幅1：250 000地形图。
每幅1：100 000地形图的经差是30分，纬差是20分，是将每幅1：1 000 000地形图划分为12行12列，即一幅1：1 000 000地形图包含144幅1：100 000地形图。
每幅1：50 000地形图的经差是15分，纬差是10分，是将每幅1：1 000 000地形图划分为24行24列，即一幅1：1 000 000地形图包含576幅1：100 000地形图。
每幅1：25 000地形图的经差是7'30'，纬差是5'，是将每幅1：1 000 000地形图划分为48行48列，即一幅1：1 000 000地形图包含2304幅1：100 000地形图。
每幅1：10 000地形图的经差是3'45'，纬差是2'30''，是将每幅1：1 000 000地形图划分为96行96列，即一幅1：1 000 000地形图包含9216幅1：100 000地形图。
方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。
正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。
(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。
(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。
【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。
读图，完成下列各题。
1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥B．⑤⑥④③②①C．④③②①⑤⑥D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩B．大理岩C．花岗岩D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

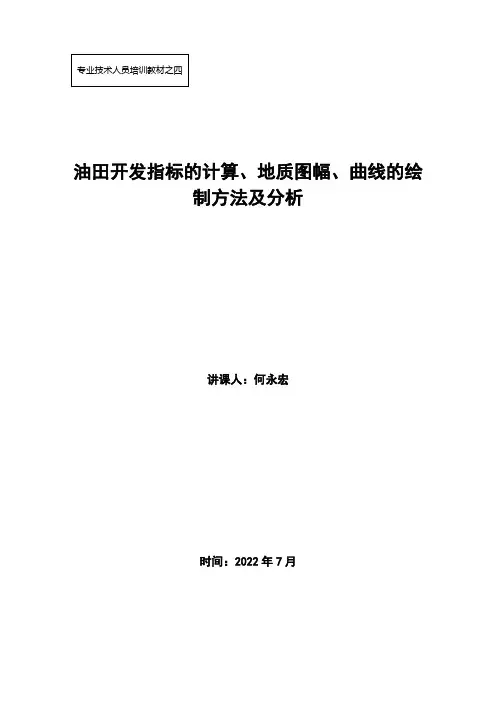

油田开发指标的计算、地质图幅、曲线的绘制方法及分析讲课人：***时间：2022年7月目录一、应用油田开发指标的计算〔一〕消费类指标〔二〕技术类指标〔三〕开发效果评价类指标二、油藏开发程度分类标准〔一〕能量保持程度和能量利用程度〔二〕水驱状况〔三〕操作费控制状况三、经济评价方法及应用四、地质图幅、曲线的绘制及应用〔一〕根底地质图件绘制及应用〔二〕图件符号、线条的颜色标准一、应用油田开发指标的计算油田开发指标的计算主要包括三个方面：消费类指标、技术类指标、开发效果评价类指标计算。
〔一〕消费类指标消费类指标主要分为以下几个方面： A 、日产油程度B 、平均单井日产油程度C 、单井日产油程度D 、单井日产油才能E 、综合含水F 、综合消费气油比G 、注采比H 、原油计量系统误差〔输差〕1、日产油程度指一个油田或者区块月产油与当月日历天数的比值。
单位为吨/日。
日产油程度是衡量一个油田〔或者区块〕原油产量上下和分析产量变化的重要指标。
2、平均单井日产油程度指油田〔或开发区〕日产油程度与当月所开油井实际消费天数开井数的比值。
参数符号qo,单位为吨/日。
油井开井数：指当月连续消费一天以上并有一定油气产量的油井。
3、单井日产油程度指油井月产油量与当月日历天数的比值。
参数符号qo,单位为吨/日。
4、单井日产油才能 指油井月产油量与当月实际消费天数的比值。
参数符号qo,单位为吨/日。
油井开井数日）油田日产油水平（吨＝/o q 当月日历天数油井月产油量（吨）＝o q ()日历天数吨月产油或区块田油水当月)(油平＝日产5、综合含水指油田月产水量与月产液量的重量比值的百分数，参数符号是fw,单位是％。
它是反映油田原油含水上下的指标和进展油藏动态分析，开发区及注采井组动态分析的重要指标。
6、综合消费气油比〔GOR 〕指每采1吨原油伴随产出的天然气量，数值上等于油田产气量与月产油量之比值。
单位为立方米/吨。
式中：月产气量中不包含气井的产气量。
地形图、地质图概念及国标分幅详解1、地形图⽤规定的图式符号表⽰地物，⽤等⾼线表⽰地形起伏，根据设定的⽐例，⽤特定的⽅法投影的平⾯图件。
地形图是地⾯地形、地物空间位置的实际反映。
地表地形指⼭峰、洼地等；地物指地⾯天然或⼈⼯形成的各种固定物体，如河流、道路、森林等。
地质⼯作中、地形图是⼀种⼗分重要的基础图件，是野外⼯作的向导、原始地质资料和最终成果的重要载体，正确使⽤地形图是我们必须掌握的知识，也是作为⼀名合作的地质⼯作者必须具有的基本功。
需要强调的是：地形图是重要的国家机密图件，必须按照国家的相关法规依法使⽤，并承担相应的法律责任。
2、地质图⽤规定的颜⾊、花纹、符号，按⼀定的⽐例尺将某地的地质现象（包括地层、岩性、岩体、地质构造、矿产、物化探异常等）投影到平⾯图或地形图上所构成的图件。
地质图是反映地表地质现象的图件。
分类：根据反映的地质内容不同分为普通地质图和专⽤地质图。
常⽤地质图的形式有平⾯地质图、地质剖⾯图和综合地层柱状图。
3、国标分幅1991年开始，地形图、地质图分幅及编号采⽤《国家基本⽐例尺地形图分幅和编号》国家标准实施。
1：50万~1：5000图编号均由5个元素10位代码构成，利于计算机管理。
（图1）（图⼀▲）从⾚道起，纬度每40为⼀列，⾄南北纬880，共为22横列，依次⽤拉丁字母A、B，C … …V表⽰其相应的列号，列号前加N和S，区别南北半球。
从1800经度（国际⽇期变更线）算起，⾃西向东每60为⼀纵⾏，将全球分为60纵⾏，依次⽤1、2、3 … …60来表⽰。
（图2）图⼆（▲）5元素10代码释疑列号—⾏号相结合，即为某1:100万地形图的编号。
如：北京(39056/N,116020/E)位于第10列(J)第50⾏，所以北京所在1:100万地形图分幅编号为：NJ—50。
以1:100万地图为基础，按规定的经差和纬差划分图幅。
（图3）（图三▲）（1）编号：以1:100万地形图编号为基础，采⽤⾏、列编号法：（2）⽐例尺代码（图4）⽐例尺1:50万1:25万1:10万1:5万1:2.5万1:1万1:5000代码B C D E F G H（图四▲）（3）表⽰图幅编号的⾏、列代码均采⽤三位数字表⽰（不⾜三位时前⾯补0），取⾏号在前，列号在后的排列形式标记，加在1:100万图幅的图号之后。
读地质图的步骤和方法1.看图名、图幅代号、比例尺等图名和图幅代号可以告诉我们图幅所在的地理位置。
一幅地质图一般是选择图面所包含地区中最大居民点或主要河流、主要山岭等命名的。
比例尺告诉我们缩小的程度和地质现象在图上能够表示出来的精确度。
此外，还应注意图的出版时间、制图人等。
2.看图例通过图例可以了解制图地区出露哪些地层及其新老顺序等。
图例一般放在图框右侧，地层一般用颜色或符号表示，按自上而下由新到老的顺序排列。
每一图例为长方形，左方注明地质年代，右方注明岩性，方块中注明地层代号。
岩浆岩的图例一般在沉积岩图例之下。
构造符号放在岩石符号之下，一般顺序是褶曲、断层、节理、产状要素等。
3.剖面线有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。
4.分析图内的地形特征如果是大比例尺地质图，往往带有等高线，可以据此分析一下山脉的一般走向、分水岭所在、最高点、最低点、相对高差等。
如果是不带等高线的小比例尺地质图，一般只能根据水系的分布来分析地形的特点，如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。
了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系等。
5.分析地质内容应当按照从整体到局部再到整体的方法，首先了解图内一般地质情况，例如：（1）地层分布情况，老地层分布在哪些部位，新地层分布在哪些部位，地层之间有无不整合现象等；（2）地质构造总的特点是什么，如褶皱是连续的还是孤立的，断层的规模大小，它发育在什么地方，断层与褶皱的关系怎样，是与褶皱方向平行还是垂直或斜交等等；（3）火成岩分布情况，火成岩与褶皱、断层的关系怎样。
6.在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。
