沉积岩花纹<1>.碎屑岩花纹C101,砾岩 C102,角砾岩C103,砂砾岩 C104,砂质砾岩C105,钙质砾岩 C106,硅质砾岩C107,砂岩 C108,石英砂岩C109,硬砂岩 C110,铁质砂岩C111,长石砂岩 C112,泥质粉砂岩C113,凝灰质粉砂岩 C114,钙质砂岩<2>.粘土岩及页岩花纹C201,粘土岩(或泥页岩) C202,砂质粘土岩C301,石灰岩C203,硅质粘土岩C302,含泥质灰岩 C204,页岩C303,砂质灰岩C205,铝土页岩C304,硅质灰岩 C206,炭质页岩C305,结晶灰岩C207,油页岩C306,沥青质灰岩 C208,硅质页岩C307,生物灰岩C209,凝灰质页岩C308,炭质灰岩 C210,砂质页岩C309,含圆藻硅质灰岩<3>.化学和生物沉积岩花纹C310,硅质结核灰岩 C311,含燧石结核灰岩C312,硅质条带灰岩 C313,竹叶状灰岩C314,瘤状灰岩 C315,鲕状灰岩C316,碎屑状灰岩 C317,角砾状灰岩C318,砾状灰岩 C319,页状灰岩C320,豹皮状灰岩 C321,薄层灰岩C322,白云质灰岩 C323,泥灰岩C324,砂质泥灰岩 C325,硅质泥灰岩C326,白云岩 C327,泥质白云岩C328,石灰华 C329,磷块岩C330,铝土层 C331,锰矿层C332,黄铁矿 C333,铁矿层C334,煤层 C335,石膏层C336,岩盐松散沉积物花纹Q101,孤石 Q102,漂石Q103,块石 Q104,卵石Q105,砂卵砾石 Q106,碎石Q107,砾石 Q108,角砾Q109,砾质土 Q110,砂Q111,粉土 Q112,砂壤土Q113,壤土 Q114,黄土Q115,粘土 Q116,淤泥Q117,盐渍土 Q118,泥炭Q119,古土壤 Q120,钙质结核Q121,腐植土 Q122,填筑土Q123,淤泥质粘土 Q124,冰川泥砾Q125,冰水沉积层岩浆岩花纹<1>.酸性岩Y101,未区分的酸性侵入岩 Y102,花岗岩Y103,花岗斑岩 Y104,黑云母花岗岩Y105,二长花岗岩 Y106,二长岩Y107,钾长花岗岩 Y108,斜长花岗岩Y109,白岗岩 Y110,花岗细晶岩Y111,花岗伟晶岩 Y112,酸性喷出岩Y113,流纹岩 Y114,流纹班岩Y115,流纹凝灰岩 Y116,霏细岩、霏细斑岩Y117,黑锰岩<2>.中性岩(中酸性、中碱性)Y201,未区分的中性侵入岩 Y202,闪长岩Y203,黑云母花岗闪长岩 Y204,石英闪长斑岩Y205,中性喷出岩 Y206,安山岩Y207,英安岩 Y208,安山凝灰岩<3>.碱性岩Y301,未区分的碱性侵入岩 Y302,霞石正长岩Y303,霞石正长斑岩 Y304,正长岩Y305,石英正长岩 Y306,正长斑岩Y307,未区分的碱性喷出岩Y308,粗面岩Y309,粗面斑岩 Y310,响岩Y311,碱性玄武岩<4>.基性岩Y401,未区分的基性侵入岩 Y402,辉长岩Y403,苏长岩 Y404,煌斑岩Y405,蛇纹岩 Y406,辉绿岩(玢岩)Y407,基性喷出岩 Y408,玄武岩Y409,辉斑玄武岩 Y410,凝灰玄武岩Y411,安山玄武岩 Y412,细壁岩<5>.超基性岩Y501,超基性侵入岩 Y502,纯橄榄岩Y503,橄榄岩 Y504,角闪岩Y505,辉岩 Y506,超基性喷出岩Y507,苦橄岩<6>.火山碎屑岩Y601,集块熔岩 Y602,角砾熔岩Y603,集块角砾熔岩 Y604,凝灰熔岩Y605,熔集块岩 Y606,熔角砾岩Y607,熔凝灰岩 Y608,熔角砾凝灰岩Y609,熔结集块岩 Y610,熔结角砾岩Y611,熔结凝灰岩 Y612,集块岩Y613,火山角砾岩 Y614,凝灰岩Y615,岩屑凝灰岩 Y616,沉集块岩Y617,沉火山角砾岩 Y618,沉凝灰岩变质岩花纹B001,混合岩 B002,渗透状混合岩B003,斑点状混合岩 B004,眼球状混合岩B005,香肠状混合岩 B006,条纹(痕)状混合岩B007,条带状混合岩 B008,分枝状混合岩B009,网状混合岩 B010,角砾状混合岩B011,雾迷状浑合岩 B012,混合花岗岩B013,角闪雾迷状混合岩 B014,斜长角闪均质混合岩B015,条带状混合质二云片岩 B016,眼球状混合质黑云变粒岩B017,片麻岩 B018,花岗片麻岩B019,黑云片麻岩 B020,斜长片麻岩B021,二长片麻岩 B022,黑云钾长片麻岩B023,角闪斜长片麻岩 B024,二云钾长片麻岩B025,片岩 B026,石英片岩B027,角闪片岩B028,云母片岩B029,绢云母片岩 B030,绿泥片岩B031,篮闪片岩 B032,滑石片岩B033,石榴片岩 B034,角闪石英片岩B035,斜长绿泥片岩 B036,角闪石榴云母片岩B037,千枚岩 B038,钙质千枚岩B039,石英千枚岩 B040,绢云母千枚岩B041,绿泥千枚岩 B042,绢云绿泥千枚岩B043,板岩 B044,钙质板岩B045,硅质板岩 B046,砂质板岩B047,炭质板岩 B048,绿泥板岩B049,凝灰质板岩(中性) B050,麻粒岩B051,辉石麻粒岩 B052,紫苏麻粒岩B053,变粒岩 B054,角闪变粒岩B055,黑云变粒岩 B056,斜长角闪变粒岩B057,变质砂岩 B058,石英岩B059,长石石英岩 B060,变流纹岩B061,变安山岩 B062,变玄武岩B063,大理岩B064,白云质大理岩B065,白云石大理岩 B066,含石英大理岩B067,蛇纹石大理岩 B068,绿帘石大理岩B069,石榴石灰石大理岩 B070,矽卡岩B071,透辉石矽卡岩 B072,硅灰石矽卡岩B073,透辉石石榴石矽卡岩 B074,内矽卡石(原岩为闪长岩)B075,方柱石矽卡岩 B076,方柱石石榴石矽卡岩B077,角岩 B078,斑点角岩B079,石英角岩 B080,绢云母角岩B081,矽线石角岩 B082,堇青石角岩B083,红柱石黑云母角岩 B084,蛇纹石B085,闪长质混染岩B086,绿泥石化B087,绿帘石化 B088,绢云母石化B089,电气石化 B090,硅化B091,高岭土化B092,大理石化B093,矽卡岩化 B094,角岩化构造岩花纹G001,断层泥 G002,超糜棱岩G003,糜棱岩G004,千糜岩G005,断层角砾岩 G006,构造片状岩G007,压碎岩 G008,碎块岩G009,碎裂岩 G010,玻状岩岩石富水性花纹S101,富水性极弱的 S102,富水性弱的S103,富水性中等的 S104,富水性强的S105,富水性极强的岩石渗透性花纹(岩石)S201,强透水 S202,中等透水S203,弱透水 S204,微透水S205,极微透水 S301,极强透水S302,强透水 S303,中等透水S304,弱透水 S305,微透水S306,极微透水岩石渗透性花纹(土)QA01,粉土 QA02,粘质粉土QA03,砂质粉土 QA04,淤泥质粉土 QA05,粉土夹砂工民建地基勘探常用岩性花纹一.粉土类QB01,粘土 QB02,粘土夹砂QB03,粘土夹碎石 QB04,杂粘土QB05,粉质粘土 QB06,淤泥质粘土QB07,砂质粘土 QB08,重粉质粘土QB09,淤泥质粉质粘土 QB10,含砾粉质粘土QB11,卵砾质粉质粘土 QB12,含碎石粉质粘土二.粘土类QC01,亚粘土 QC02,含泥质亚粘土QC03,淤泥质亚粘土 QC04,含砾亚粘土QC05,轻亚粘土 QC06,轻亚粘土夹砂QC07,含砾轻亚粘土 QC08,黄土状亚粘土QC09,黄土状轻亚粘土三.壤土类QD01,轻粉质壤土 QD02,重粉质壤土QD03,中壤土 QD04,中粉质壤土QD05,重壤土 QD06,中砂壤土QD07,重砂壤土四.砂土类Qe01,淤泥质亚砂土 Qe02,砾质土五.砂砾石类Qf01,粉砂 Qf02,细砂Qf03,中细砂 Qf04,中砂Qf05,中粗砂 Qf06,含砾砂层Qf07,淤泥质中粗砂 Qf08,圆砾Qf09,砂砾石 Qf10,土夹卵砾石Qf11,卵石 Qf12,卵石夹亚粘土六.人工堆积物QG01,杂填土 QG02,素填土QG03,耕植土 QG04,回填卵砾石七.碎石土类Qh01,坡积物 Qh02,洪坡积碎石土,plDlQ4Qh03,残积土 Qh04,崩冲积碎石夹砂Qh05,角砾 Qh06,崩坡积块石及碎石土 Qh07,崩积碎石八.其它Qi01,黄土 Qi02,泥炭层(土)Qi03,淤泥夹砂 Qi04,砂夹淤泥Qi05,淤泥混砂 Qi06,砂混淤泥Qi07,含泥炭质土 Qi08,素填土九.岩石类九－1.沉积岩XA01,泥岩 XA02,砂页岩XA03,油页岩 XA04,砂岩XA05,泥质砂岩 XA06,泥质粉砂XA07,砂质粘土岩 XA08,凝灰质粉砂岩XA09,砾岩 XA10,砂砾层XA11,煤层 XA12,铁矿层XA13,结晶灰岩 XA14,角砾状灰岩XA15,砾状灰岩 XA16,硅质条带泥灰岩XA17,中厚层灰岩九－2.岩浆岩XB01,交代式花岗岩,rS XB02,混合花岗岩XB03,斑纹状混合岩,Bm XB04,粗面集块岩九－3.变质岩XC01,片麻岩 XC02,安山变质岩XC03,角页岩 XC04,变质砂岩XC05,石英岩九－4.岩脉及构造岩XD01,石英脉 XD02,辉绿岩脉XD03,闪长岩脉 XD04,碎块岩XD05,断层角砾其它岩性花纹符号一.松散堆积物WA01,粘土 WA02,粉质粘土WA03,粉土 WA04,淤泥质粉土WA05,壤土 WA06,粉砂岩WA07,细粉砂 WA08,粗粉砂WA09,砂 WA10,含泥质砂WA11,砾砂 WA12,砾石WA13,角砾石 WA14,砂砾卵石层WA15,含泥砂砾 WA16,含泥卵石WA17,漂卵石层二.岩石二－1.沉积岩WB01,页岩 WB02,炭质页岩WB03,砂质页岩 WB04,硅质页岩WB05,煤层 WB06,粉砂质泥岩WB07,砂质粘土层 WB08,粉砂岩WB09,泥质粉砂岩 WB10,含砾砂岩WB11,含砾石英砂岩 WB12,含角砾砂岩WB13,石英岩状砂岩 WB14,灰岩WB15,碎屑状灰岩 WB16,泥质条带灰岩WB17,含砾泥质板岩 WB18,硅质泥质板岩WB19,白云岩 WB20,硅质条带状白云岩WB21,凝灰岩 WB22,含砾凝灰岩WB23,安山凝灰岩二－2.变质岩WC01,变质岩 WC02,片麻岩WC03,黑云母斜长片麻岩 WC04,黑云母片岩WC05,角闪石片岩 WC06,阳起石片岩WC07,硅质岩 WC08,变质安山岩WC09,千枚岩 WC10,石英绢云母千枚岩WC11,大理岩 WC12,构造片状岩二－3.岩浆岩WD01,花岗岩 WD02,片麻状黑云母花岗岩WD03,角闪岩 WD04,斜长角闪岩WD05,黑云角闪岩 WD06,英安流纹质角砾岩WD07,黑云角闪斜长岩 WD08,闪长玢岩WD09,角砾安山岩 WD10,熔岩。

沉积岩花纹<1>.碎屑岩花纹C101,砾岩C102,角砾岩C103,砂砾xxC104,砂质砾xxC105,钙质砾岩C106,硅质砾岩C107,砂xxC108,xxxxC109,硬砂岩C110,铁质砂岩C111,长石砂岩C112,泥质粉砂岩C113,凝灰质粉砂岩C114,钙质砂岩<2>.粘土xx及页xx花纹C201,粘土岩(或泥页岩) C202,砂质粘土岩C301,石灰岩C203,硅质粘土岩C302,含泥质灰岩C204,页岩C303,砂质灰岩C205,铝土页岩C304,硅质灰岩C206,炭质页岩C305,结晶灰岩C207,油页岩C306,沥青质灰岩C208,硅质页岩C307,生物灰岩C209,凝灰质页岩C308,炭质灰岩C210,砂质页岩C309,含圆藻硅质灰岩<3>.化学和生物沉积岩花纹C310,硅质结核灰岩C311,含燧石结核灰岩C312,硅质条带灰岩C313,竹叶状灰岩C314,瘤状灰岩C315,鲕状灰岩C316,碎屑状灰岩C317,角砾状灰岩C318,砾状灰岩C319,页状灰岩C320,豹皮状灰岩C321,薄层灰岩C322,xx灰岩C323,泥灰岩C324,砂质泥灰岩C325,硅质泥灰岩C326,xxC327,泥质xxC328,石灰华C329,磷块岩C330,铝土层C331,锰矿层C332,xxC333,铁矿层C334,煤层C335,石膏层C336,岩盐松散沉积物花纹Q101,xxQ102,漂石Q103,块石Q104,卵石Q105,砂卵砾石Q106,碎石Q107,砾石Q108,角砾Q109,砾质土Q110,砂Q111,粉土Q112,砂壤土Q113,壤土Q114,黄土Q115,粘土Q116,淤泥Q117,盐渍土Q118,泥炭Q119,xxQ120,钙质结核Q121,腐植土Q122,填筑土Q123,淤泥质粘土Q124,xx泥砾Q125,冰水沉积层岩浆岩花纹<1>.酸性岩Y101,未区分的酸性侵入xxY102, Y103,xx斑岩Y104,Y105,二长xxY106,Y107,钾长xxY108,Y109,xxY110,Y111,xx伟晶岩Y112,Y113,流纹岩Y114,Y115,流纹凝灰岩Y116,Y117,黑锰岩<2>.中性xx(中酸性、中碱性)Y201,未区分的中性侵入xxY202, Y203,xxxx闪长岩Y204,Y205,中性喷出xxY206,Y207,xxY208,<3>.碱性岩Y301,未区分的碱性侵入xxY302, Y303,霞石正长斑岩Y304,Y305,xxxxY306,Y307,未区分的碱性喷出xxY309,粗面斑岩Y310,Y311,碱性xx<4>.基性岩Y401,未区分的基性侵入xxY402, Y403,xxY404,Y405,蛇纹岩Y406,Y407,基性喷出xxY408,Y409,xx斑xxY410,Y411,xxxxY412,<5>.超基性岩Y501,超基性侵入xxY502,Y503,橄榄岩Y504,xxxxxx二长岩斜长xx花岗细晶岩酸性喷出xx流纹班岩霏细岩、霏细斑岩闪长岩xx闪长斑岩xxxx凝灰岩霞石xxxx正长斑岩Y308,粗面岩响岩辉长岩煌斑岩xx(玢xx)xx凝灰xx细壁岩纯橄榄岩角闪岩Y505,辉岩Y506,超基性喷出岩Y507,苦橄岩<6>.火山碎屑岩Y601,集块熔岩Y602,角砾熔岩Y603,集块角砾熔岩Y604,凝灰熔岩Y605,熔集块岩Y606,熔角砾岩Y607,熔凝灰岩Y608,熔角砾凝灰岩Y609,熔结集块岩Y610,熔结角砾岩Y611,熔结凝灰岩Y612,Y613,火山角砾岩Y614,Y615,岩屑凝灰岩Y616,Y617,沉火山角砾岩Y618,B001,混合岩B002,B003,斑点状混合岩B004,B005,香肠状混合岩B006,B007,条带状混合岩B008,B009,网状混合岩B010,B011,雾迷状浑合岩B012,B013,角闪雾迷状混合岩B014,B015,条带状混合质二云片岩B017,片麻岩B018,B019,黑云片麻岩B020,B021,二长片麻岩B022,B023,角闪斜长片麻岩B024,B025,片岩B026,B027,角闪片岩B029,绢云母片岩B030,B031,篮闪片岩B032,B033,石榴片岩B034,B035,斜长绿泥片岩B036,B037,千枚岩B038,B039,石英千枚岩B040,B041,绿泥千枚岩B042,B043,板岩B044,B045,硅质板岩B047,炭质板岩B048,B049,凝灰质板岩(中性) B050, B051,辉石麻粒岩B052,B053,变粒岩B054,B055,黑云变粒岩B056,B057,变质砂岩B058,集块岩凝灰岩沉集块岩沉凝灰岩变质岩花纹渗透状混合岩眼球状混合岩条纹(痕)状混合岩分枝状混合岩角砾状混合岩混合花岗岩斜长角闪均质混合岩眼球状混合质黑云变粒岩花岗片麻岩斜长片麻岩黑云钾长片麻岩二云钾长片麻岩石英片岩B028,云母片岩绿泥片岩滑石片岩角闪石英片岩角闪石榴云母片岩钙质千枚岩绢云母千枚岩绢云绿泥千枚岩钙质板岩B046,砂质板岩绿泥板岩麻粒岩紫苏麻粒岩角闪变粒岩斜长角闪变粒岩石英岩B016,B059,长石石英岩B060,变流纹岩B061,变安山岩B062,变玄武岩B063,大理岩B064,白云质大理岩B065,白云石大理岩B066,含石英大理岩B067,蛇纹石大理岩B068,绿帘石大理岩B069,石榴石灰石大理岩B070,矽卡岩B071,透辉石矽卡岩B072,硅灰石矽卡岩B073,透辉石石榴石矽卡岩B074,内矽卡石(原岩为闪长岩) B075,方柱石矽卡岩B076,方柱石石榴石矽卡岩B077,角岩B078,斑点角岩B079,石英角岩B080,绢云母角岩B081,矽线石角岩B082,堇青石角岩B083,红柱石黑云母角岩B084,蛇纹石B085,闪长质混染岩B086,绿泥石化B087,绿帘石化B088,绢云母石化B089,电气石化B090,硅化B091,高岭土化B092,大理石化B093,矽卡岩化B094,角岩化构造岩花纹G001,断层泥G002,超糜棱岩G003,糜棱岩G004,千糜岩G005,断层角砾岩G006,构造片状岩G007,压碎岩G008,碎块岩G009,碎裂岩G010,玻状岩岩石富水性花纹S101,富水性极弱的S102,富水性弱的S103,富水性中等的S104,富水性强的S105,富水性极强的岩石渗透性花纹(岩石)S201,强透水S202,中等透水S203,弱透水S204,微透水S205,极微透水S301,极强透水S302,强透水S303,中等透水S304,弱透水S305,微透水S306,极微透水岩石渗透性花纹(土)QA01,粉土QA02,粘质粉土QA03,砂质粉土QA04,淤泥质粉土QA05,粉土夹砂工民建地基勘探常用岩性花纹一.粉土类QB01,粘土QB02,粘土夹砂QB03,粘土夹碎石QB04,杂粘土QB05,粉质粘土QB06,淤泥质粘土QB07,砂质粘土QB08,重粉质粘土QB09,淤泥质粉质粘土QB11,卵砾质粉质粘土二.粘土类QC01,亚粘土QC02,QC03,淤泥质亚粘土QC04,QC05,轻亚粘土QC06,QC07,含砾轻亚粘土QC08,QC09,黄土状轻亚粘土三.壤土类QD01,轻粉质壤土QD02,QD03,中壤土QD04,QD05,重壤土QD06,QD07,重砂壤土四.砂土类Qe01,淤泥质亚砂土Qe02, 五.砂砾石类Qf01,粉砂Qf02,Qf03,中细砂Qf04,Qf05,中粗砂Qf06,Qf07,淤泥质中粗砂Qf08,Qf09,砂砾石Qf10,Qf11,卵石Qf12,六.人工堆积物QG01,杂填土QG02,QG03,耕植土QG04,七.碎石土类Qh01,坡积物Qh02,Qh03,残积土Qh04,Qh05,角砾Qh06,含砾粉质粘土含碎石粉质粘土含泥质亚粘土含砾亚粘土轻亚粘土夹砂黄土状亚粘土重粉质壤土中粉质壤土中砂壤土砾质土细砂中砂含砾砂层圆砾土夹卵砾石卵石夹亚粘土素填土回填卵砾石洪坡积碎石土,plDlQ4崩冲积碎石夹砂崩坡积块石及碎石土Qh07,崩积碎石QB10, QB12,八.其它Qi01,黄土Qi02,泥炭层(土)Qi03,淤泥夹砂Qi04,砂夹淤泥Qi05,淤泥混砂Qi06,砂混淤泥Qi07,含泥炭质土Qi08,素填土九－1.沉积岩XA01,泥岩XA02,XA03,油页岩XA04,XA05,泥质砂岩XA06,XA07,砂质粘土岩XA08,XA09,砾岩XA10,XA11,煤层XA12,XA13,结晶灰岩XA14,XA15,砾状灰岩XA16,XA17,中厚层灰岩九－2.岩浆岩XB01,交代式花岗岩,rS XB02, XB03,斑纹状混合岩,Bm XB04, 九－3.变质岩XC01,片麻岩XC02,XC03,角页岩XC04,XC05,石英岩九－4.岩脉及构造岩XD01,石英脉XD02,XD03,闪长岩脉XD04, XD05,断层角砾一.松散堆积物WA01,粘土WA02,WA03,粉土WA04,WA05,壤土WA06,WA07,细粉砂WA08, WA09,砂WA10,九.岩石类砂页岩砂岩泥质粉砂凝灰质粉砂岩砂砾层铁矿层角砾状灰岩硅质条带泥灰岩混合花岗岩粗面集块岩安山变质岩变质砂岩辉绿岩脉碎块岩其它岩性花纹符号粉质粘土淤泥质粉土粉砂岩粗粉砂含泥质砂WA11,砾砂WA12,砾石WA13,角砾石WA14,砂砾卵石层WA15,含泥砂砾WA16,含泥卵石WA17,漂卵石层二.岩石二－1.沉积岩WB01,页岩WB02,炭质页岩WB03,砂质页岩WB04,WB05,煤层WB06,WB07,砂质粘土层WB08,WB09,泥质粉砂岩WB10, WB11,含砾石英砂岩WB12, WB13,石英岩状砂岩WB14, WB15,碎屑状灰岩WB16, WB17,含砾泥质板岩WB18, WB19,白云岩WB20,WB21,凝灰岩WB22,WB23,安山凝灰岩二－2.变质岩WC01,变质岩WC02,WC03,黑云母斜长片麻岩WC05,角闪石片岩WC06, WC07,硅质岩WC08,WC09,千枚岩WC10,WC11,大理岩WC12,二－3.岩浆岩WD01,花岗岩WD02,WD03,角闪岩WD04,WD05,黑云角闪岩WD06,WD07,黑云角闪斜长岩WD08, WD09,角砾安山岩WD10,硅质页岩粉砂质泥岩粉砂岩含砾砂岩含角砾砂岩灰岩泥质条带灰岩硅质泥质板岩硅质条带状白云岩含砾凝灰岩片麻岩黑云母片岩阳起石片岩变质安山岩石英绢云母千枚岩构造片状岩片麻状黑云母花岗岩斜长角闪岩英安流纹质角砾岩闪长玢岩熔岩WC04,。

AutoCAD的线型定制线型的多样性，是地形图绘制的特色之一，可以说掌握了地形图中线型的定制和使用，就等于掌握了AutoCAD线型定制的全部内容。

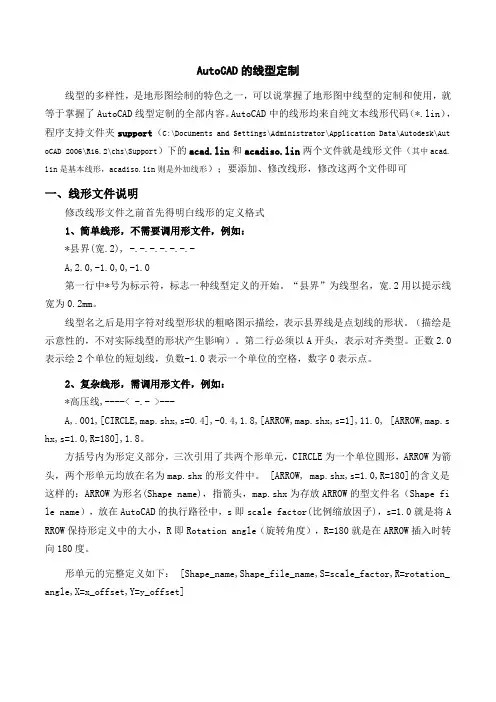

AutoCAD中的线形均来自纯文本线形代码（*.lin），程序支持文件夹support（C:\Documents and Settings\Administrator\Application Data\Autodesk\Aut oCAD 2006\R16.2\chs\Support）下的acad.lin和acadiso.lin两个文件就是线形文件（其中acad. lin是基本线形，acadiso.lin则是外加线形）；要添加、修改线形，修改这两个文件即可一、线形文件说明修改线形文件之前首先得明白线形的定义格式1、简单线形，不需要调用形文件，例如：*县界(宽.2), -.-.-.-.-.-.-A,2.0,-1.0,0,-1.0第一行中*号为标示符，标志一种线型定义的开始。

“县界”为线型名，宽.2用以提示线宽为0.2mm。

线型名之后是用字符对线型形状的粗略图示描绘，表示县界线是点划线的形状。

（描绘是示意性的，不对实际线型的形状产生影响）。

第二行必须以A开头，表示对齐类型。

正数2.0表示绘2个单位的短划线，负数-1.0表示一个单位的空格，数字0表示点。

2、复杂线形，需调用形文件，例如：*高压线,----< -.- >---A,.001,[CIRCLE,map.shx,s=0.4],-0.4,1.8,[ARROW,map.shx,s=1],11.0, [ARROW,map.s hx,s=1.0,R=180],1.8。

方括号内为形定义部分，三次引用了共两个形单元，CIRCLE为一个单位圆形，ARROW为箭头，两个形单元均放在名为map.shx的形文件中。

[ARROW, map.shx,s=1.0,R=180]的含义是这样的：ARROW为形名(Shape name)，指箭头，map.shx为存放ARROW的型文件名（Shape fi le name），放在AutoCAD的执行路径中，s即scale factor(比例缩放因子)，s=1.0就是将A RROW保持形定义中的大小，R即Rotation angle（旋转角度），R=180就是在ARROW插入时转向180度。

CAD地质图制图线形大全这是一个奇妙的表，点击表后，单击右键选autoCAD Drawing，点选Edit，进入autoCAD就可以使用了，表中的线型都已设置好，根据你自己的需要选择即可。

线形名称线形名称线形图例线形图例4466116141613674614261584627347342711B 733712B 911912b 911a 913b 915b 921914b ACAD IS002W100922AACAD IS003W100ACAD IS005W100ACAD IS004W100ACAD IS006W100ACAD IS007W100continuous线形名称线形名称线形图例DDK1-1DDK2DDK1-2DDK3dfjx1_line DJD1_1djx1_LINE FENCELINE1FH1_LINE fh5_LINEGB911国界hh 1GB 陡坎wjg NZTD_LINE JINJIEXIAN TRACKS X0ZTGZG陡坎线1陡岸陡崖2陡崖3陡崖1分界线二级阶地海洋干出线混合侵入接河流活树篱笆假整合交代侵入接触DASHEDGB712电线ysg 2dfjx2_1 line dfjx2_line dfjx2_2dfjx3_LINE djx10_LINE djx12_LINE djx11_LINE djx6_LINE djx5_LINE djx3_LINE djx4_LINE djx7_LINE djx8_LINE djx9_LINEFH2_LINE FH4_LINEFH3_LINE GB912省界GB913市界GB916村界GB915乡界GB914县界GB 陡坎jg hh21hh 5hh 3hh 7NZTD1_LINE NZTD3_LINE NZTD2_LINE X10X4X28X9X7X8ysg 1ysg 3ysg 5ysg 4沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线2沉积岩层的假整合线1挡土墙地物范围线陡坎线1－1陡坎线2陡坎线1－2陡坎线3交代侵入接触篱笆角砾岩上斜坡上陡坎喷发不整合三级阶地铁丝网土堤垅四级阶地下斜坡下陡坎县界未加固的斜坡未加固的陡坡四级阶地小路一级阶地乡村路栅栏栏杆CAD 地质制图线形EBZ160说明书第1节概述…·2节技术参数和特征…· 1、可靠性高(1)、以可靠为第一目标:液压泵、EPEe 、所有轴承、主要液压阀及附件、密 封件、电气元器件均采用国际品牌产品，并与供方共同开发设计。

CAD地质图制图线形大全这是一个奇妙的表，点击表后，单击右键选autoCAD Drawing，点选Edit，进入autoCAD就可以使用了，表中的线型都已设置好，根据你自己的需要选择即可。

CAD地质制图线形名称44661161361416142615674711B712B73373473428462911911a912b913b914b915b921922A线形图例线形名称dfjx1_linedfjx2_1 linedfjx2_2dfjx2_linedfjx3_LINEDJD1_1djx1_LINEdjx10_LINEdjx11_LINEdjx12_LINEdjx3_LINEdjx4_LINEdjx5_LINEdjx6_LINEdjx7_LINEdjx8_LINEdjx9_LINE FENCELINE1FH1_LINEFH2_LINEFH3_LINEFH4_LINE线形图例线形名称hh21hh3hh5hh7JINJIEXIANNZTD_LINENZTD1_LINENZTD2_LINENZTD3_LINETRACKSX0X10X28X4X7X8X9ysg1ysg2ysg3ysg4ysg5ZTGZG沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线1沉积岩层的假整合线2线形图例线形名称陡坎线2陡坎线3陡崖1陡崖2陡崖3二级阶地分界线海洋干出线河流混合侵入接触线形图例活树篱笆假整合交代侵入接触1交代侵入接触2角砾岩篱笆喷发不整合三级阶地上陡坎上斜坡四级阶地铁丝网土堤垅未加固的陡坡未加固的斜坡四级阶地下陡坎下斜坡县界乡村路小路一级阶地栅栏栏杆ACAD IS002W100ACAD IS003W100ACAD IS004W100ACAD IS005W100ACAD IS006W100ACAD IS007W100fh5_LINEGB712电线GB911国界GB912省界GB913市界GB914县界GB915乡界GB916村界GB陡坎jgGB陡坎wjghh1continuousDASHEDDDK1-1DDK1-2DDK2DDK3挡土墙地物范围线陡岸陡坎线1－1陡坎线1－2。

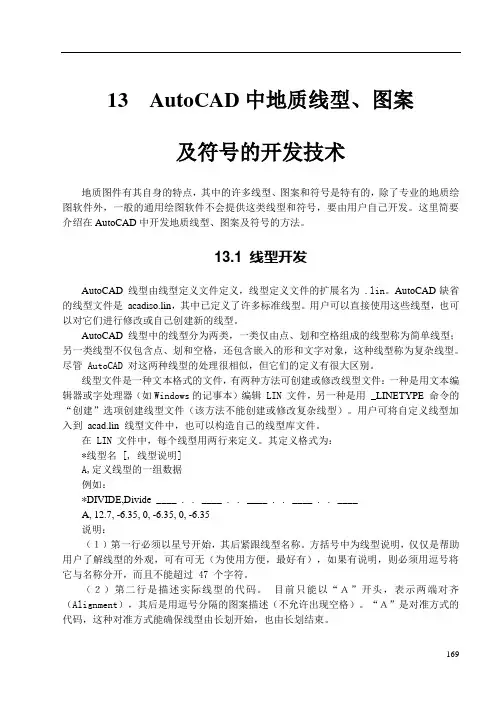

13 AutoCAD中地质线型、图案及符号的开发技术地质图件有其自身的特点，其中的许多线型、图案和符号是特有的，除了专业的地质绘图软件外，一般的通用绘图软件不会提供这类线型和符号，要由用户自己开发。

这里简要介绍在AutoCAD中开发地质线型、图案及符号的方法。

13.1 线型开发AutoCAD线型由线型定义文件定义，线型定义文件的扩展名为 .lin。

AutoCAD缺省的线型文件是acadiso.lin，其中已定义了许多标准线型。

用户可以直接使用这些线型，也可以对它们进行修改或自己创建新的线型。

AutoCAD线型中的线型分为两类，一类仅由点、划和空格组成的线型称为简单线型；另一类线型不仅包含点、划和空格，还包含嵌入的形和文字对象，这种线型称为复杂线型。

尽管 AutoCAD 对这两种线型的处理很相似，但它们的定义有很大区别。

线型文件是一种文本格式的文件，有两种方法可创建或修改线型文件：一种是用文本编辑器或字处理器（如Windows的记事本）编辑 LIN 文件，另一种是用 _LINETYPE命令的“创建”选项创建线型文件（该方法不能创建或修改复杂线型）。

用户可将自定义线型加入到acad.lin线型文件中，也可以构造自己的线型库文件。

在 LIN 文件中，每个线型用两行来定义。

其定义格式为：*线型名 [, 线型说明]A,定义线型的一组数据例如：*DIVIDE,Divide ____ . . ____ . . ____ . . ____ . . ____A, 12.7, -6.35, 0, -6.35, 0, -6.35说明：（１）第一行必须以星号开始，其后紧跟线型名称。

方括号中为线型说明，仅仅是帮助用户了解线型的外观，可有可无（为使用方便，最好有），如果有说明，则必须用逗号将它与名称分开，而且不能超过 47 个字符。

（２）第二行是描述实际线型的代码。

目前只能以“Ａ”开头，表示两端对齐（Alignment），其后是用逗号分隔的图案描述（不允许出现空格）。

CAD地质图制图线形大全这是一个奇妙的表,点击表后,单击右键选autoCAD Drawing,点选Edit,进入autoCAD就可以使用了,表中的线型都已设置好,根据你自己的需要选择即可。

线形名称线形名称线形图例线形图例ACAD IS003W100ACAD IS005W100ACAD IS004W100ACADIS006W100ACAD IS007W100continuous线形名称线形名称线形图例DDK1-1DDK2DDK1-2DDK3dfjx1_line DJD1_1djx1_LINE FENCELINE1FH1_LINE fh5_LINEGB911国界hh 1GB 陡坎wjg NZTD_LINE JINJIEXIAN TRACKS X0ZTGZG陡坎线1陡岸陡崖2陡崖3陡崖1分界线二级阶地海洋干出线混合侵入接河流活树篱笆假整合交代侵入接触DASHEDGB712电线ysg 2dfjx2_1 line dfjx2_line dfjx2_2dfjx3_LINE djx10_LINEdjx12_LINE djx11_LINE djx6_LINE djx5_LINE djx3_LINE djx4_LINE djx7_LINE djx8_LINE djx9_LINEFH2_LINE FH4_LINEFH3_LINE GB912省界GB913市界GB916村界GB915乡界GB914县界GB 陡坎jg hh21hh 5hh 3hh 7NZTD1_LINE NZTD3_LINE NZTD2_LINE X10X4X28X9X7X8ysg 1ysg 3ysg 5ysg 4沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线2沉积岩层的假整合线1挡土墙地物范围线陡坎线1-1陡坎线2陡坎线1-2陡坎线3交代侵入接触篱笆角砾岩上斜坡上陡坎喷发不整合三级阶地铁丝网土堤垅四级阶地下斜坡下陡坎县界未加固的斜坡未加固的陡坡四级阶地小路一级阶地乡村路栅栏栏杆CAD 地质制图线形EBZ160说明书第1节概述…·2节技术参数和特征…· 1、可靠性高(1、以可靠为第一目标:液压泵、EPEe 、所有轴承、主要液压阀及附件、密封件、电气元器件均采用国际品牌产品,并与供方共同开发设计。

花纹图案①沉积岩花纹砂岩HW001 石英砂岩HW002 硬砂岩HW003 铁质砂岩HW004长石砂岩HW005 粉砂质泥岩HW006 泥质粉砂岩HW007 凝灰质粉砂岩HW008钙质砂岩HW009 砾岩HW010 角砾岩HW011 砂砾岩HW012砂质砾岩HW013 钙质砾岩HW014 硅质砾岩HW015 页岩HW016炭质页岩HW017 铝土页岩HW018 油页岩HW019 硅质页岩HW020凝灰质页岩HW021 砂质页岩HW022 粘土岩HW023 泥页岩HW024砂质粘土岩HW025 硅质粘土岩HW026 灰岩HW027 泥灰岩HW028石灰岩HW029 含泥质灰岩HW030 砂质灰岩HW031 硅质灰岩HW032结晶灰岩HW033 沥青质灰岩HW034 生物灰岩HW035 炭质灰岩HW036含圆藻硅质灰岩HW037 硅质结核灰岩HW038 含燧石结核灰岩HW039 硅质条带灰岩HW040竹叶状灰岩HW041 瘤状灰岩HW042 鲕状灰岩HW043 碎屑状灰岩HW044角砾状灰岩HW045 砾状灰岩HW046 页状灰岩HW047 豹皮状灰岩HW048薄层灰岩HW049 白云质灰岩HW050 砂质泥灰岩HW051 硅质泥灰岩HW052白云岩HW053 泥质白云岩HW054 石灰华HW055 磷块岩HW056铝土层HW057 锰矿层HW058 黄铁矿HW059 铁矿层HW060煤层HW061 石膏层HW062 岩盐HW063 泥岩HW064硅质条带泥灰岩HW065 中厚层灰岩HW066 含砾砂岩HW067 含砾石英砂岩HW068含角砾砂岩HW069 石英岩状砂岩HW070 泥质条带灰岩HW071 含砾泥质板岩HW072硅质泥质板岩HW073 含砾凝灰岩HW074 安山凝灰岩HW075 砂砾层HW076含钙硝质粉砂质泥岩HW077含钙硝质泥质粉砂岩HW078②岩浆岩花纹未区分的酸性侵入岩HW201花岗岩HW202 花岗斑岩HW203 黑云母花岗岩HW204二长花岗岩HW205 二长岩HW206 钾长花岗岩HW207 斜长花岗岩HW208白岗岩HW209 花岗细晶岩HW210 花岗伟晶岩HW211 酸性喷出岩HW212流纹岩HW213 流纹班岩HW214 流纹凝灰岩HW215 霏细岩HW216霏细斑岩HW217 黑锰岩HW218 未区分的中性侵入岩HW219 闪长岩HW220黑云母花岗闪长岩HW221石英闪长斑岩HW222 中性喷出岩HW223 安山岩HW224英安岩HW225 安山凝灰岩HW226 未区分的碱性侵入岩HW227霞石正长岩HW228霞石正长斑岩HW229 正长岩HW230 石英正长岩HW231 正长斑岩HW232未区分的碱性喷出岩HW233粗面岩HW234 粗面斑岩HW235 响岩HW236碱性玄武岩HW237未区分的基性侵入岩HW238辉长岩HW239 苏长岩HW240煌斑岩HW241 蛇纹岩HW242 辉绿岩HW243玢岩HW244基性喷出岩HW245 玄武岩HW246 辉斑玄武岩HW247凝灰玄武岩HW248安山玄武岩HW249 细壁岩HW250 超基性侵入岩HW251 纯橄榄岩HW252橄榄岩HW253 角闪岩HW254辉岩HW255超基性喷出岩HW256苦橄岩HW257 集块熔岩HW258 角砾熔岩HW259集块角砾熔岩HW260凝灰熔岩HW261 熔集块岩HW262 熔角砾岩HW263 熔凝灰岩HW264熔角砾凝灰岩HW265 熔结集块岩HW266 熔结角砾岩HW267熔结凝灰岩HW268集块岩HW269 火山角砾岩HW270 凝灰岩HW271岩屑凝灰岩HW272沉集块岩HW273沉火山角砾岩HW274 沉凝灰岩HW275交代式花岗岩HW276混合花岗岩HW277 斑纹状混合岩HW278 粗面集块岩HW279 片麻状黑云母花岗岩HW280角闪岩HW281 斜长角闪岩HW282 黑云角闪岩HW283 英安流纹质角砾岩HW284黑云角闪斜长岩HW285闪长玢岩HW286 角砾安山岩HW287 熔岩HW288其它花岗岩HW289③变质岩花纹混合岩HW401 渗透状混合岩HW402 斑点状混合岩HW403 眼球状混合岩HW404香肠状混合岩HW405 条纹(痕)状混合岩HW406条带状混合岩HW407 分枝状混合岩HW408网状混合岩HW409 角砾状混合岩HW410 雾迷状浑合岩HW411 混合花岗岩HW412角闪雾迷状混合岩HW413斜长角闪均质混合岩HW414 条带状混合质二云片岩HW415 眼球状混合质黑云变粒岩HW416片麻岩HW417 花岗片麻岩HW418 黑云片麻岩HW419 斜长片麻岩HW420二长片麻岩HW421 黑云钾长片麻岩HW422 角闪斜长片麻岩HW423 二云钾长片麻岩HW424片岩HW425 石英片岩HW426 角闪片岩HW427 云母片岩HW428绢云母片岩HW429 绿泥片岩HW430 篮闪片岩HW431 滑石片岩HW432石榴片岩HW433 角闪石英片岩HW434 斜长绿泥片岩HW435 角闪石榴云母片岩HW436千枚岩HW437 钙质千枚岩HW438 石英千枚岩HW439 绢云母千枚岩HW440绿泥千枚岩HW441 绢云绿泥千枚岩HW442 板岩HW443 钙质板岩HW444硅质板岩HW445 砂质板岩HW446 炭质板岩HW447 绿泥板岩HW448凝灰质板岩HW449 麻粒岩HW450 辉石麻粒岩HW451 紫苏麻粒岩HW452变粒岩HW453 角闪变粒岩HW454 黑云变粒岩HW455 斜长角闪变粒岩HW456变质砂岩HW457 石英岩HW458 长石石英岩HW459 变流纹岩HW460变安山岩HW461 变玄武岩HW462 大理岩HW463 白云质大理岩HW464白云石大理岩HW465 含石英大理岩HW466 蛇纹石大理岩HW467 绿帘石大理岩HW468石榴石灰石大理岩HW469 矽卡岩HW470 透辉石矽卡岩HW471 硅灰石矽卡岩HW472透辉石石榴石矽卡岩HW473 内矽卡石HW474 方柱石矽卡岩HW475 方柱石石榴石矽卡岩HW476角岩HW477 斑点角岩HW478 石英角岩HW479 绢云母角岩HW480矽线石角岩HW481 堇青石角岩HW482 红柱石黑云母角岩HW483蛇纹石HW484闪长质混染岩HW485 绿泥石化HW486 绿帘石化HW487 绢云母石化HW488电气石化HW489 硅化HW490 高岭土化HW491 大理石化HW492矽卡岩化HW493 角岩化HW494 安山变质岩HW495 角页岩HW496变质岩HW497 片麻岩HW498 黑云母斜长片麻岩HW499黑云母片岩HW500角闪石片岩HW501 阳起石片岩HW502 硅质岩HW503 变质安山岩HW504千枚岩HW505 石英绢云母千枚岩HW506构造片状岩HW507④覆盖层花纹孤石HW601 漂石HW602 块石HW603 卵石HW604砂卵砾石HW605 碎石HW606 砾石HW607 角砾HW608砾质土HW609 砂HW610 粉土HW611 砂壤土HW612壤土HW613 黄土HW614 粘土HW615 亚粘土HW616淤泥HW617 盐渍土HW618 泥炭HW619 古土壤HW620钙质结核HW621 腐植土HW622 填筑土HW623 淤泥质粘土HW624冰川泥砾HW625 冰水沉积层HW626 粘土夹砂HW627 粘土夹碎石HW628杂粘土HW629 粉质粘土HW630 淤泥质粘土HW631 砂质粘土HW632重粉质粘土HW633 淤泥质粉质粘土HW634 含砾粉质粘土HW635 卵砾质粉质粘土HW636含碎石粉质粘土HW637含泥质亚粘土HW638 淤泥质亚粘土HW639 含砾亚粘土HW640轻亚粘土HW641 轻亚粘土夹砂HW642 含砾轻亚粘土HW643 黄土状亚粘土HW644黄土状轻亚粘土HW645轻粉质壤土HW646 重粉质壤土HW647 中壤土HW648中粉质壤土HW649 重壤土HW650 中砂壤土HW651 重砂壤土HW652淤泥质亚砂土HW653 砾质土HW654 粉砂HW655 细砂HW656中细砂HW657 中砂HW658 中粗砂HW659 含砾砂层HW660淤泥质中粗砂HW661 圆砾HW662 砂砾石HW663 土夹卵砾石HW664卵石夹粘土HW665 卵石夹亚粘土HW666 杂填土HW667 素填土HW668耕植土HW669 回填卵砾石HW670 坡积物HW671 洪坡积碎石土HW672残积土HW673 崩冲积碎石夹砂HW674 含泥炭质土HW675 崩坡积块石及碎石土HW676崩积碎石HW677 泥炭层HW678 淤泥夹砂HW679 砂夹淤泥HW680淤泥混砂HW681 砂混淤泥HW682 漂卵石层HW683 泥质粉土HW684细粉砂HW685 粗粉砂HW686 含泥质砂HW687 砾砂HW688角砾石HW689 砂砾卵石HW690 含泥砂砾HW691 含泥卵石HW692亚砂土HW693 块碎石HW694 块碎石夹亚粘土HW695 块碎石夹粘土HW696卵石夹粘土HW697 卵石夹亚粘土HW698 浆砌卵石HW699 浆砌石HW700砼/混凝土HW701 钢筋砼/钢筋混凝土HW702回填土壤HW703 抛石HW704抛土HW705 泥沙HW706 粘土夹卵砾石HW707 回填漂卵石HW708块碎石土层HW709 块碎石层HW710 漂卵石夹砂土HW711 卵砾石夹砂HW712碎石含砂砾HW713⑤其它花纹断层泥HW801 超糜棱岩HW802 糜棱岩HW803 千糜岩HW804断层角砾岩HW805 构造片状岩HW806 压碎岩HW807 碎块岩HW808碎裂岩HW809 玻状岩HW810 石英脉HW811 辉绿岩脉HW812闪长岩脉HW813 富水性极弱的HW814 富水性弱的HW815 富水性中等的HW816富水性强的HW817 富水性极强的HW818 极强透水HW819 强透水HW820中等透水HW821 弱透水HW822 微透水HW823 极微透水HW824砖墙HW825 夯土/夯实土壤HW826 填砂HW827 灰土HW828三合土/碎砖HW829 草地HW830 沼泽HW831 六边形HW832蜂巢HW833 小方块HW834 等边三角形HW835 植被HW836树木HW837 木材HW838 楼梯HW839 杉木HW840树林HW841。
