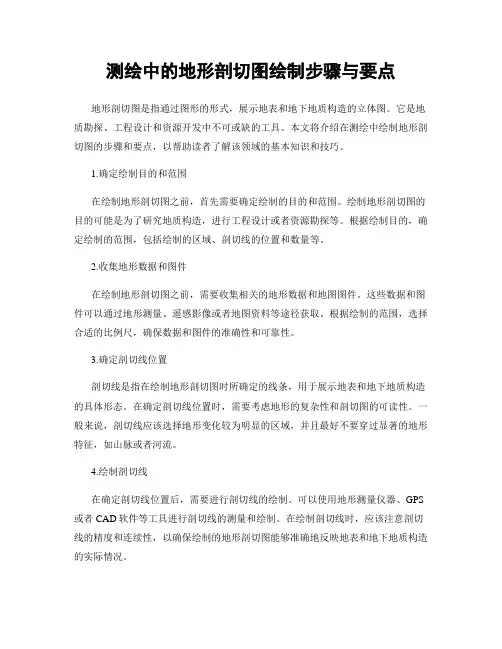

测绘中的地形剖切图绘制步骤与要点地形剖切图是指通过图形的形式，展示地表和地下地质构造的立体图。
它是地质勘探、工程设计和资源开发中不可或缺的工具。
本文将介绍在测绘中绘制地形剖切图的步骤和要点，以帮助读者了解该领域的基本知识和技巧。
1.确定绘制目的和范围在绘制地形剖切图之前，首先需要确定绘制的目的和范围。
绘制地形剖切图的目的可能是为了研究地质构造，进行工程设计或者资源勘探等。
根据绘制目的，确定绘制的范围，包括绘制的区域、剖切线的位置和数量等。
2.收集地形数据和图件在绘制地形剖切图之前，需要收集相关的地形数据和地图图件。
这些数据和图件可以通过地形测量、遥感影像或者地图资料等途径获取。
根据绘制的范围，选择合适的比例尺，确保数据和图件的准确性和可靠性。
3.确定剖切线位置剖切线是指在绘制地形剖切图时所确定的线条，用于展示地表和地下地质构造的具体形态。
在确定剖切线位置时，需要考虑地形的复杂性和剖切图的可读性。
一般来说，剖切线应该选择地形变化较为明显的区域，并且最好不要穿过显著的地形特征，如山脉或者河流。
4.绘制剖切线在确定剖切线位置后，需要进行剖切线的绘制。
可以使用地形测量仪器、GPS 或者CAD软件等工具进行剖切线的测量和绘制。
在绘制剖切线时，应该注意剖切线的精度和连续性，以确保绘制的地形剖切图能够准确地反映地表和地下地质构造的实际情况。
5.整理和分析数据在绘制地形剖切图之前，需要对收集到的地形数据进行整理和分析。
这包括对高程数据进行处理和插值，提取地质构造的特征，计算和绘制地形剖切图所需的各种属性等。
整理和分析数据是绘制地形剖切图的基础，对绘制结果的准确性和可靠性有重要影响。
6.绘制地形剖切图绘制地形剖切图是整个过程中的关键步骤。
可以使用绘图软件、CAD软件或者手绘方式进行地形剖切图的绘制。
在绘制地形剖切图时，需要根据已经确定的剖切线位置和整理分析的数据，精确地描绘地表和地下地质构造的形态。
同时，应该注意图形的比例和布局，以确保地形剖切图的可读性和美观性。
地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。
本文章将详细介绍地形剖面图绘图的步骤及技巧。
一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。
2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。
二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。
2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。
3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。
4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。
5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。
三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。
2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。
3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。
四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。
使用测绘技术进行地形剖面图绘制的步骤和方法地形剖面图是根据地形的高程数据绘制的，它能够直观地展示地表地形的变化情况。
测绘技术在地形剖面图的绘制中起着重要的作用，本文将介绍使用测绘技术进行地形剖面图绘制的步骤和方法。
一、收集地形数据在进行地形剖面图绘制之前，首先需要收集相关的地形数据。
这些数据可以通过现场测量、航空摄影、卫星遥感等方式获取。
现场测量是最常见的数据收集方式，可以借助高程仪、全站仪等设备对地形进行测量，获取高程数据。
二、处理地形数据收集到的地形数据通常需要进行处理，以便于后续绘制地形剖面图。
处理地形数据的方法有很多种，其中最常用的是插值法。
插值法是通过已知点的高程值来推算未知点的高程值，从而形成一张连续的高程图。
常用的插值方法有反距离加权法、克里金插值法等。
三、确定剖面线路在绘制地形剖面图之前，需要确定绘制的剖面线路。
剖面线路是指在地图上划定一条线，沿着这条线绘制地形剖面图。
为了获取全面的地形信息，剖面线路应该穿过地形的主要特征点，如山脉、河流等。
剖面线路可以通过在地图上手工绘制或者根据实际测量需求进行规划。
四、绘制地形剖面图绘制地形剖面图可以借助计算机软件进行，如AutoCAD、ArcGIS等。
首先，在计算机上打开地图，根据确定的剖面线路，在地图上标注出剖面线。
接下来，根据剖面线上的点坐标和对应的高程数据，在地图上绘制剖面曲线。
绘制剖面曲线的方法有直线连接法、曲线拟合法等，选择合适的方法可以使剖面曲线更加平滑。
五、添加地形特征地形剖面图不仅仅是展示地形高程的变化情况，还可以添加一些地形特征，如坡度、河流等。
坡度可以用斜率来表示，它反映了地形的陡峭程度。
河流可以通过绘制水平线和垂直线来表示，水平线代表河底高程，垂直线代表河岸。
六、编辑和修饰地形剖面图绘制地形剖面图之后，可以对其进行编辑和修饰，使其更加美观和易读。
可以添加坐标轴、刻度尺、标题等，以增强地形剖面图的表达能力。
此外，还可以通过调整线条的颜色、粗细、样式等，使地形剖面图更加清晰。
地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
利用地质图编制地质剖面图的步骤和方法（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。
但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。
（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。
如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。
（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。
用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。
②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。
③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。
（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。
此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。

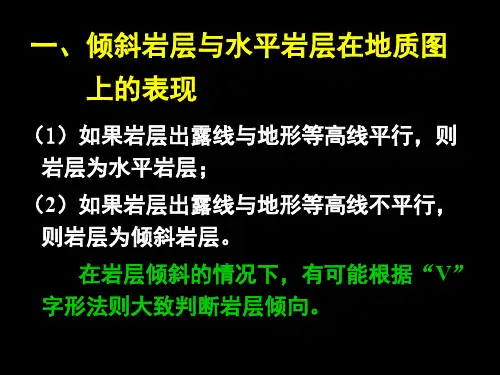

②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。

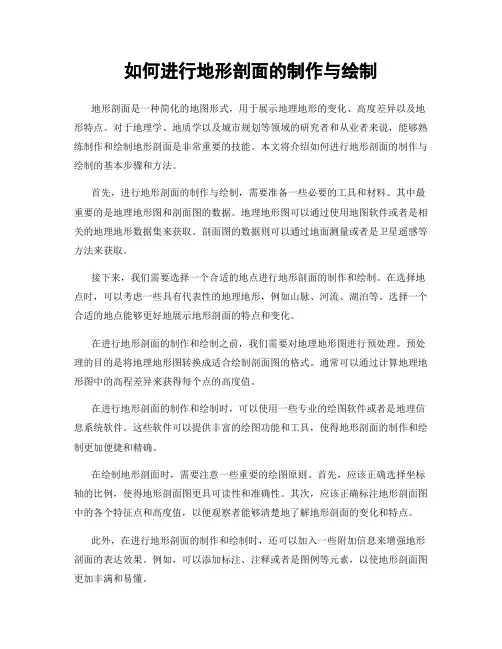

如何进行地形剖面的制作与绘制地形剖面是一种简化的地图形式，用于展示地理地形的变化、高度差异以及地形特点。
对于地理学、地质学以及城市规划等领域的研究者和从业者来说，能够熟练制作和绘制地形剖面是非常重要的技能。
本文将介绍如何进行地形剖面的制作与绘制的基本步骤和方法。
首先，进行地形剖面的制作与绘制，需要准备一些必要的工具和材料。
其中最重要的是地理地形图和剖面图的数据。
地理地形图可以通过使用地图软件或者是相关的地理地形数据集来获取。
剖面图的数据则可以通过地面测量或者是卫星遥感等方法来获取。
接下来，我们需要选择一个合适的地点进行地形剖面的制作和绘制。
在选择地点时，可以考虑一些具有代表性的地理地形，例如山脉、河流、湖泊等。
选择一个合适的地点能够更好地展示地形剖面的特点和变化。
在进行地形剖面的制作和绘制之前，我们需要对地理地形图进行预处理。
预处理的目的是将地理地形图转换成适合绘制剖面图的格式。
通常可以通过计算地理地形图中的高程差异来获得每个点的高度值。
在进行地形剖面的制作和绘制时，可以使用一些专业的绘图软件或者是地理信息系统软件。
这些软件可以提供丰富的绘图功能和工具，使得地形剖面的制作和绘制更加便捷和精确。
在绘制地形剖面时，需要注意一些重要的绘图原则。
首先，应该正确选择坐标轴的比例，使得地形剖面图更具可读性和准确性。
其次，应该正确标注地形剖面图中的各个特征点和高度值，以便观察者能够清楚地了解地形剖面的变化和特点。
此外，在进行地形剖面的制作和绘制时，还可以加入一些附加信息来增强地形剖面的表达效果。
例如，可以添加标注、注释或者是图例等元素，以使地形剖面图更加丰满和易懂。
在进行地形剖面的制作和绘制之后，还可以对地形剖面进行进一步的分析和研究。
例如，可以计算地形剖面中不同点的高程差异、斜坡变化以及地形特征等指标。
这些指标能够为相关研究和规划提供可靠的数据支持和依据。
总之，地形剖面的制作和绘制是一项复杂且有挑战性的任务。
野外地质考察随手(路线)剖面的绘制方法与体会在野外地质考察中，绘制剖面图是一项重要的工作，它可以帮助我们更好地理解地质构造和地质历史。
本文将介绍野外地质考察中绘制剖面图的方法以及我的体会。
一、准备工作在进行野外地质考察之前，需要做一些准备工作，以确保能够准确地绘制剖面图。
1.确定考察路线：根据实际需要确定考察的路线。
考察路线应涵盖区域内的不同地质单元，以便能够全面了解地质构造和地质历史。
2.收集地质信息：在开始考察之前，收集相关地质资料是非常重要的。
可以通过查阅文献、专家咨询或者互联网等方式获取相关信息。
这些信息可以包括地质图、地质剖面图、以及其他研究报告等。
3.准备绘制工具：绘制剖面图需要一些基本的工具，例如铅笔、直尺、量角器等。
另外，为了确保精确度，可以考虑使用专业的地质剖面绘制软件，如AutoCAD等。
二、绘制方法在野外考察过程中，可以随时进行绘制剖面图的观测工作。
以下是绘制剖面图的一般方法：1.选择剖面线：在开始绘制之前，需要选择一个适当的剖面线。
剖面线应该能够最好地展示地质构造和地层分布，例如横跨不同地质单元或者贯穿重要地质构造的剖面线。
2.测量地质要素：在选择好剖面线后，需要进行地质要素的测量。
地质要素可以包括地层厚度、岩性变化、断裂面倾角等。
这些要素的测量可以通过直接观察、使用量角器和测距仪等工具进行。
3.记录观测数据：在测量过程中，及时记录测量数据是非常重要的。
可以使用数据表格或者直接在地图上标注测量结果。
数据的准确记录可以确保后续绘制剖面图时的准确性。
4.绘制剖面图：在野外考察结束后，可以开始绘制剖面图。
根据测量数据，可以使用绘图工具进行绘制。
将测量结果逐点连接起来，并标注地层名称和序号，以及其他重要的地质要素。
同时，在绘制过程中可以参考已有的地质剖面图，以确保绘制的准确性和完整性。
5.校正和补充：在绘制剖面图的过程中，可能会出现一些错误或者遗漏。
因此，在完成初稿后，应进行校正和补充工作。
使用测绘技术绘制地形剖面图的步骤与技巧地形剖面图是地理测量和工程设计中常用的一种图形表达方式。
通过在平面图上对地形进行测量和分析，可以得出地形的高度变化情况，进而为工程设计和地质勘察提供参考。
下面将介绍绘制地形剖面图的步骤与技巧。
一、采集地形数据绘制地形剖面图的第一步是采集地形数据。
可以使用多种测量手段，如全站仪、GNSS定位等。
一般情况下，需要在剖面线上选择一定数量的测量点，获取地形的高程数据。
二、建立剖面线建立剖面线是绘制地形剖面图的前提。
剖面线一般沿着工程或地质勘察的线路进行设置。
在实际操作中，可以通过全站仪等设备进行测量，也可以在CAD软件中绘制，以确保剖面线的平直和准确。
三、处理地形数据在获得地形数据之后，需要进行进一步的处理。
首先，对于待绘制的线路，将其与采集到的地形数据相叠加，得出剖面线上各点的高程。
然后，根据需求对地形数据进行平滑处理，以减少误差和噪声的影响。
四、绘制剖面图在处理完地形数据之后，就可以开始绘制地形剖面图了。
可以选择使用CAD软件、地理信息系统（GIS）软件或其他专业软件进行绘制。
一般情况下，绘制的剖面图应包括剖面线、地形曲线等基础元素，并根据实际需要添加其他相关信息。
五、标注剖面要素为了提高地形剖面图的可读性和解释性，需要对剖面要素进行标注。
通常包括高程标注、线路长度标注和剖面图上其他重要地质和工程要素的标注。
标注时需要选择合适的标注字体和大小，保证标注的清晰可见，并与剖面线和曲线保持一定的空间关系。
六、添加图例和比例尺在绘制完剖面图之后，应添加图例和比例尺。
图例通常用于说明图中各种线型和标志的含义，比例尺用于显示地理实际距离与地图上距离的比例关系。
图例和比例尺的添加可以通过软件工具实现，也可以手动进行。
绘制完地形剖面图后，应进行严格的质量检查。
首先，要核对采集的地形数据与绘制的剖面图的一致性，确保数据的准确性和可靠性。
其次，要检查剖面图中各要素的显示是否清晰，标注是否正确。
