钳工教案 孔加工

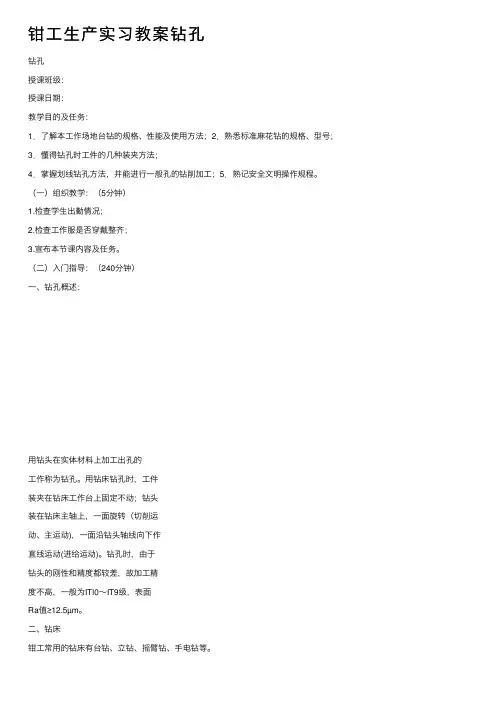

钳⼯⽣产实习教案钻孔钻孔授课班级：授课⽇期：教学⽬的及任务：1．了解本⼯作场地台钻的规格、性能及使⽤⽅法；2．熟悉标准⿇花钻的规格、型号；3．懂得钻孔时⼯件的⼏种装夹⽅法；4．掌握划线钻孔⽅法，并能进⾏⼀般孔的钻削加⼯；5．熟记安全⽂明操作规程。

（⼀）组织教学：（5分钟）1.检查学⽣出勤情况；2.检查⼯作服是否穿戴整齐；3.宣布本节课内容及任务。

（⼆）⼊门指导：（240分钟）⼀、钻孔概述：⽤钻头在实体材料上加⼯出孔的⼯作称为钻孔。

⽤钻床钻孔时，⼯件装夹在钻床⼯作台上固定不动；钻头装在钻床主轴上，⼀⾯旋转（切削运动、主运动)，⼀⾯沿钻头轴线向下作直线运动(进给运动)。

钻孔时，由于钻头的刚性和精度都较差，故加⼯精度不⾼，⼀般为ITl0～IT9级，表⾯Ra值≥12.5µm。

⼆、钻床钳⼯常⽤的钻床有台钻、⽴钻、摇臂钻、⼿电钻等。

1、台钻⼀般⽤来加⼯直径⼩于12mm的⼩孔,可在台钻上进⾏钻孔、锪孔、铰孔、扩孔等简单孔加⼯。

2、⽴钻⼀般⽤来加⼯中⼩型的孔。

⽴钻有主轴变速箱，进给变速箱，可对主轴转速进⾏变换。

可进⾏机动进给，主轴可正反转，可进⾏钻孔、扩孔、铰孔、攻丝、锪平台等孔加⼯。

其最⼤钻孔直径有25mm、35mm、40mm等。

3、摇臂钻可进⾏特⼤型⼯件的孔系加⼯。

通过移动主轴来加⼯⼯件，可进⾏钻孔、扩孔、锪孔、铰孔、攻丝等⼯作。

4、⼿电钻移动、携带⽅便，适合于流动作业，但钻孔精度较低。

三、⿇花钻1、⿇花钻的构成⿇花钻是最常⽤的⼀种钻头，⼀般⽤⾼速钢（W18Cr4V或W9Cr4V2)制成，淬硬⾄HRC62～68，它由柄部、颈部、⼯作部分组成。

柄部是钻头的夹持部分，⽤来将钻头夹持在钻床主轴孔中，以传递钻孔时所需的扭矩和轴向⼒，它有锥柄和直柄两种。

直径≥13mm制成锥柄，直径≤13mm制成直柄，锥柄的扁尾⽤来增加扭矩，避免钻头打滑。

颈部是为磨制钻头时供砂轮退⼑⽤。

钻头规格、商标也刻印在颈部。

2、⿇花钻的切削部分两个螺旋槽表⾯是前⼑⾯，切削沿其排出。

实验（实训）指导（任务）书实训课（项目）钻孔实训目标◆了解钻床、钻头的结构◆会正确操作台钻和手电钻◆熟练掌握钻头的装卸方法，能在工件上钻孔实训准备钻孔：用钻头在实体材料上加工出孔的工作称为钻孔。

钻孔时，由于钻头的刚性和精度都较差，故加工精度不高，一般为ITl0～IT9，表面粗糙度Ra≥l2.5μm。

钻床、9.8麻花钻头等过程与方法一．钻床、钻头1．钻床加工范围：钻孔、扩孔、铰孔、锪平面和攻螺纹等加工。

类型有：(1) 台式钻床：钻孔在13毫米以下，最小可加工0.1毫米的孔，主轴变速是通过改变三角带在塔型带轮上的位置来实现，主轴进给是手动的。

(2) 立式钻床：立式钻床的主轴不能在垂直其轴线的平面内移动，转孔时要使钻头与工件孔的中心重合，就必须移动工件。

因此，立式钻床只适合加工中小型工件。

(3) 摇臂钻床：适用于加工大型工件和多孔工件，有一个能绕立柱作360度回转的摇臂。

用钻床钻孔时，工件装夹在钻床工作台上，固定不动，钻头装在钻床主轴上(或装在与主轴连接的钻夹头上)，一面旋转(切削运动)，一面沿钻头轴线向下作直线运动(进给运动)，如图所示。

2．钻头1）钻头的结构钻头是钻孔的刀具，常用的是标准麻花钻和薄板钻，其既可用来在实心材料上钻孔，也可用来对已有的孔进行扩大加工。

标准麻花钻由工作部分、颈部和柄部所组成。

颈部：的作用是在磨制钻头时供砂轮退刀用的，一般在这个部位刻有钻头的商标、规格和材料牌号等。

柄部：是钻头的夹持部分，用来传递运动和动力并使钻头轴心线保持正确的位置。

一般直径在13 mm以下的钻头制成圆柱形直柄；直径在13mm以上的钻头制成莫氏锥柄，并带有扁尾，这样既有利于传递较大的扭矩，又便于钻头从钻床主轴孔或钻套孔中退出。

工作部分：由切削部分和导向部分组成；①切削部分担负着主要的切削工作；②导向部分：用来保持钻头工作时的正确方向，并在重磨钻头时逐渐成为切削部分而投入切削工作；导向部分有两条螺旋槽，作用是形成切削刃及容纳和排除切屑，便于冷却液输入切削区域进行冷却；导向部分的外缘有两条棱边，它的直径略带倒锥(每100 mm长度内，直径向柄部方向逐渐减小0.05～0.10 mm，这样就可以减少钻头与孔壁间的摩擦)。

教学过程◆引言各种零件的孔加工,除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。

钳工加工孔的方法一般指钻孔、扩孔和铰孔.◆教学内容正文一、钻孔用钻头在实体材料上加工孔叫钻孔.在钻床上钻孔时，一般情况下,钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动(切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时,主要由于钻头结构上存在的缺点，影响加工质量,加工精度一般在IT10级以下，表面粗糙度为Ra12。

5μm左右、属粗加工.二、钻床1、台式钻床：钻孔直径一般为12mm以下，特点小巧灵活，主要加工小型零件上的小孔。

2、立式钻床：主要由主轴、主轴变速箱、进给箱、立柱、工作台和底座组成，其规格用最大钻孔直径表示,如25，35,40，50等。

立式钻床可以完成钻孔、扩孔、铰孔、锪孔、攻丝等加工,在立式钻床上，钻完一个孔后需移动工件，钻另一个孔，对较大的工件移动很困难，因此立式钻床适于加工中小型零件上的孔。

3、摇臂钻床：它有一个能绕立柱旋转（360°)的摇臂，摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能在摇臂上作横向移动，由于摇臂钻的结构特点是能方便的调整刀具的位置，因此适用于加工大型笨重零件及多孔零件上的孔.4、手电钻：在其它钻床不方便钻孔时，可用手电钻钻孔。

另外，现在市场有许多先进的钻孔设备，如数控钻床减少了钻孔划线及钻孔偏移的烦恼，还有磁力钻床等。

三、刀具1、钻头：有直柄和锥柄两种。

它由柄部、颈部和切削部分组成，它有两个前刀面，两个后刀面,两个副切削刃，一个横刃，一个顶角116°~118°。

2、扩孔钻：基本上和钻头相同，不同的是，它有3～4个切削刃,无横刃，刚度、导向性好，切削平稳,所以加工孔的精度、表面粗糙度较好。

3、绞刀：有手用、机用、可调锥形等多种，绞刀有6~12个切削刃,没有横刃，它的刚性、导向性更高。

钳工孔加工类钳工加工孔的方法主要有两类:一类是麻花钻等在实体材料上加工出孔；另一类用扩孔钻、锪钻和饺刀等对工件上己有孔再加工。

第一节钻孔钻孔是在实心材料上加工孔的第一道工序，钻孔直径一般小于80mm 。

钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。

上述两种钻孔方式产生的误差是不相同的，在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

钻孔主要用于加工质量要求不高的孔，例如螺栓孔、螺纹底孔、油孔等。

对于加工精度和表面质量要求较高的孔，则应在后续加工中通过扩孔、铰孔、镗孔或磨孔来达到。

一、钻孔刀具常用的钻孔刀具有：麻花钻、中心钻、深孔钻等，其中最常用的是麻花钻。

由于构造上的限制，钻头的弯曲刚度和扭转刚度均较低，钻削时钻头是在半封闭的状态下进行切削，转速高，切削量大，排屑困难，摩擦严重，钻头易抖动，加之定心性不好，钻孔加工的精度较低，一般只能达到IT11 – IT10；表面粗糙度也较大，表面粗糙度Ra一般只能达到50~12.5μm；但钻孔的金属切除率大，切削效率高。

1.麻花钻麻花钻是从实体材料上加工出孔的刀具，又是孔加工刀具中应用最广的刀具。

麻花钻由柄部、颈部和工作部分组成。

麻花钻的组成麻花钻一般用高速钢(WI8Cr4V或W9Cr4V2)制成，淬火后硬度达62 - 68HRC。

麻花钻的工作部分由切削部分和导向部分组成。

麻花钻是通过其相对固定轴线的旋转切削以钻削工件圆孔的工具。

因其容屑槽成螺旋状而形似麻花而得名。

螺旋槽有2槽、3槽或更多槽，但以2槽最为常见。

麻花钻可被夹持在手动、电动的麻花钻手持式钻孔工具或钻床、铣床、车床乃至加工中心上使用。

钻头材料一般为高速工具钢或硬质合金。

2.标准麻花钻的切削角度①基面：麻花钻主切削刃上任一点的基面是通过该点，且垂直于该点切削速度方向的平面；②切削平面：麻花钻主切削刃上任一点的切削平面，是由该点的切削速度方向与该点切削刃的切线所构成的平面；③正交平面：通过主切削刃上任一点并垂直于基面和切削平面的平面。

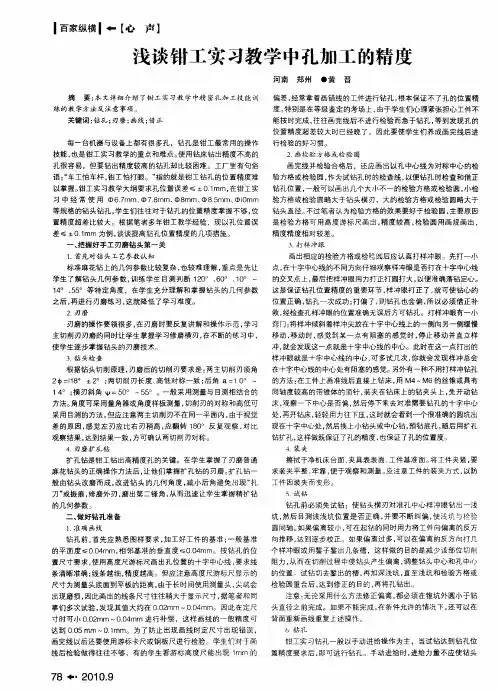

柳市职业技术学校到0.25~0.5mm，所以划完线以后要使用游标卡尺或钢板尺进行检验；若对于划线后检验做的不够，经常拿着划错线的工件进行钻孔，根本保证不了孔的位置精度；特别是在等级鉴定的考场上，由于学生们心理紧张担心工件不能按时完成，往往划完线后不进行检验急于钻孔，等到发现孔的位置精度超差较大时已经晚了。

因此，要养成划完线后进行检验的好习惯。

2．打样冲眼划出相应的线后应认真打样冲眼。

先打一小点，在十字中心线的不同方向仔细观察，样冲眼是否打在十字中心线的交叉点上，最后把样冲眼用力打正打圆打大，以便准确落钻定心。

这是提高钻孔位置精度的重要环节，样冲眼打正了，就可使钻心的位置正确，钻孔一次成功；打偏了，则钻孔也会偏，所以必须借正补救，经检查孔样冲眼的位置准确无误后方可钻孔。

打样冲眼有一小窍门：将样冲倾斜着样冲尖放在十字中心线上的一侧向另一侧缓慢移动，移动时，当感觉到某一点有阻塞的感觉时，停止移动直立样冲，就会发现这一点就是十字中心线的中心；此时在这一点打出的样冲眼就是十字中心线的中心，也可以多试几次，你就会发现样冲总会在十字中心线的中心处有阻塞的感觉。

3．装夹擦拭干净机床台面、夹具表表面、工件基准面，将工件夹紧，要求装夹平整、牢靠，便于观察和测量。

应注意工件的装夹方式，以防工件因装夹而变形。

4．试钻钻孔前必须先试钻：使钻头横刃对准孔中心样冲眼钻出一浅坑，然后目测该浅坑位置是否正确，并要不断纠偏。

如果偏离较小，可在起钻的同时用力将工件向偏离的反方向推移，达到逐步校正。

如果偏离过多，可以在偏离的反方向打几个样冲眼或用錾子錾出几条槽，这样做的目的是减少该部位切削阻力，从而在切削过程中使钻头产生偏离，调整钻头中心和孔中心的位置。

5．钻孔钳工钻孔一般以手动进给操作为主，当试钻达到钻孔位置精度要求后，即可进行钻孔。

受动进给时，进给力量不应使钻头产生弯曲现象，以免孔轴线歪斜。

钻小直径孔或深孔时，要经常退钻排屑，以免切屑阻塞而扭断钻头，一般在钻孔深度打直径的3倍时，一定要退钻排屑。

钳工工艺及实训教案第一章：钳工工艺概述1.1 钳工工艺的定义与发展1.2 钳工工艺的基本特点和作用1.3 钳工工艺的分类及应用范围1.4 钳工工艺在我国的现状与发展趋势第二章：钳工工具与设备2.1 钳工工具的分类与结构2.2 钳工常用工具的使用方法与维护2.3 钳工设备的分类与性能2.4 钳工设备的选用与维护第三章：划线与基准3.1 划线工具与方法3.2 划线基准的确定与标注3.3 划线误差分析与控制3.4 划线实训操作第四章：錾削、锯削与刮割4.1 錾削工具与方法4.2 锯削工具与方法4.3 刮割工具与方法4.4 錾削、锯削与刮割实训操作第五章：钳工孔加工5.1 钻孔与扩孔5.2 铰孔与锪孔5.3 孔的精度与加工方法选择5.4 钳工孔加工实训操作第六章：螺纹加工6.1 螺纹的基本知识6.2 螺纹加工方法与设备6.3 螺纹加工实训操作6.4 螺纹加工质量的检测与控制第七章：装配与调试7.1 装配工艺的基础知识7.2 机械装配的基本方法与步骤7.3 调试工艺与方法7.4 装配与调试实训操作第八章：金属切削原理与刀具8.1 金属切削原理8.2 刀具的构造与分类8.3 刀具的选用与维护8.4 金属切削实训操作第九章：钳工测量技术与质量控制9.1 测量工具与方法9.2 钳工常用的测量误差分析与计算9.3 质量控制的基本方法与手段9.4 钳工测量技术与质量控制实训操作第十章：钳工安全生产与职业素养10.1 钳工安全生产的基本要求10.2 钳工操作过程中的安全注意事项10.3 职业素养与职业道德10.4 钳工安全生产与职业素养实训操作重点和难点解析一、钳工工艺的定义与发展（重点）解析：钳工工艺是机械制造领域的基础工艺之一，对于学生而言，理解钳工工艺的定义及其发展历程至关重要。

通过对比不期的钳工工艺，使学生更深刻地理解钳工工艺的重要性和进步。

二、钳工工具与设备（难点）解析：钳工工具与设备的种类繁多，功能各异，对于学生而言，如何在实际操作中正确选择和使用这些工具和设备是学习钳工工艺的关键。

钳工钻孔加工教案教案标题：钳工钻孔加工教案教案目标：1. 理解钳工钻孔加工的基本原理和工艺流程。

2. 掌握钳工钻孔加工所需的工具、设备和材料。

3. 学会正确使用钳工钻孔加工工具，进行安全、高效的钻孔操作。

4. 培养学生的动手能力、观察力和解决问题的能力。

教学内容：1. 钳工钻孔加工的基本原理和工艺流程。

2. 钳工钻孔加工所需的工具、设备和材料。

3. 钳工钻孔加工工具的正确使用方法。

4. 钳工钻孔加工的安全操作规范。

教学步骤：一、导入（5分钟）1. 引入钳工钻孔加工的概念和重要性，激发学生对本课的兴趣。

2. 提问学生是否了解钳工钻孔加工的基本原理。

二、讲解（15分钟）1. 介绍钳工钻孔加工的基本原理和工艺流程，包括确定孔位、选择合适的钻头、确定钻孔深度等。

2. 介绍钳工钻孔加工所需的工具、设备和材料，如钻孔机、钻头、冷却液等。

三、示范（20分钟）1. 示范正确使用钳工钻孔加工工具的方法，包括调整钻孔机的速度、选择合适的冷却液等。

2. 示范安全操作规范，如佩戴防护眼镜、穿戴工作服等。

四、实践操作（40分钟）1. 学生分组进行钳工钻孔加工实践操作，每组至少完成一次钻孔任务。

2. 教师巡视指导，纠正学生操作中存在的问题，提供个别指导。

五、总结（10分钟）1. 学生汇报实践操作的结果和体会。

2. 教师总结本节课的重点内容，强调安全操作规范和注意事项。

教学评价：1. 学生实践操作的成果和效果。

2. 学生对钳工钻孔加工的理解和掌握程度。

3. 学生对钳工钻孔加工工具的正确使用和安全操作的能力。

教学延伸：1. 钳工钻孔加工的应用领域和发展前景。

2. 钳工钻孔加工的进一步学习和提高的途径。

希望以上教案建议和指导能对您有所帮助！。
