输电线路防鸟刺、防鸟挡板、防鸟盒、防鸟针及防鸟罩的加工与安装1. 防鸟刺加工及安装1.1结构及分类防鸟直刺样图防鸟弹簧刺样图防鸟刺是针对于电力铁塔防止鸟害筑巢而加工的产品,安装在输变电线路设备的杆塔横担的上部位置。
由多根根针状钢丝(有部分中间由螺旋式弹簧式结构)组成,一端散开呈伞状,另一端在底部集中固定在杆塔上,有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢,确保线路的畅通,减少停电事故的发生,驱鸟防鸟害效果明显,不伤害鸟类的生存,实现了人与鸟类和谐共处的原理。
防鸟刺主要由防鸟刺本体和连接金具组成。
防鸟刺本体分为防鸟直刺(FNCZ)、防鸟弹簧刺(FNCT)和异型防鸟刺(FNCY)三类。
连接金具按照连接形式可分为U型和L型,按照功能可分为倾倒型(Q)和非倾倒型(FQ)。
1.2技术要求1.2.1 一般要求防鸟刺的一般要求如下:a)防鸟刺防腐工艺宜采用热镀锌或冷渗锌方式。
b)防鸟刺应配有内锥形收拢装置。
c)防鸟刺端部应磨尖,锥度1:5。
d)U型连接金具宜考虑防坠落设计形式。
e)防鸟弹簧刺和异型防鸟刺的弹簧绕圈应弹性良好,弯折90o后能恢复原状。
1.2.2 外观及尺寸要求1.2.2.1 外观要求各部件表面应连续完整,镀层厚度均匀,无漏镀面、滴瘤、黑斑、无溶剂残渣、氧化皮夹杂物等缺陷。
镀锌颜色一般呈灰色或暗灰色。
1.2.2.2 尺寸要求(1) 防鸟直刺a)针刺直径一般有三种规格:?2.0±0.2mm、?2.5±0.25mm、?3.0±0. 25mm。
b)针刺长度应为L±5mm。
c)针刺采用组合长度(长、中、短三种长度针刺数量各占1/3)或等长度两种形式。
防鸟直刺选型表见下表,示意图见下图。
防鸟直刺选型表等长度防鸟直刺正面整体示意图组合长度防鸟直刺正面整体示意图(2) 防鸟弹簧刺a)针刺长度采用等长度形式,中间为弹簧绕圈形式。
b)弹簧圈之间间距不大于10mm,弹簧丝长度约占针刺总长的30%。
防鸟挡板技术规范目录表1货物需求及供货范围一览表3一、项目概况4二、适用范围4三、使用条件4四、技术参数和性能要求41、使用范围:错误!未定义书签。
2、设计与安装要求43、材料要求错误!未定义书签。
4、安装附件要求5五、其他要求7六、包装与运输 7表1 货物需求及供货范围一览表表2专用工具和备品供货表(投标人填写)注专用工具和备品计入投标总价。
一、项目概况1、项目名称:220千伏线路防鸟挡板购置2、项目单位:XX电力有限责任公司二、适用范围本规范书适用于220千伏线路防鸟挡板的设计、制造、试验、包装和供货等技术要求。
三、使用条件防鸟挡板使用环境条件如表3。
表3使用环境条件四、技术参数和性能要求如表4表4技术参数及性能1、使用范围在上述条件范围之内的330/220/110/35kV线路均可安全使用。
2、设计与安装要求产品规格尺寸必须严格按照甲方提供的杆塔图纸及杆塔明细设计制作。
2.1防鸟挡板外形尺寸按照横担宽度结构设计制作,防鸟挡板的宽度不得小于横担宽度。
2.2防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角。
2.3防鸟挡板安装在横担下平面下方,与横担挂接牢固,固定支架末端应配有防松措施。
2.4防鸟挡板每块配备4套固定支架。
2.5固定支架连接螺丝末端打孔装开口销,防止螺母脱落。
2.6 M12×230\M12×210螺栓顶部加装氟硅橡胶绝缘帽,增强其介电强度。
2.7每块防鸟挡板和球头挂环的连接处粘贴绝缘保护层,防止水流及冰凌的形成。
2.8安装防鸟挡板时严禁在杆塔横担上重新打孔。
3、材料要求1)防鸟挡板的材质选用高强度绝缘材料制作,具备优良的耐碱性、耐酸性和耐溶剂性,其整体厚度不小于4mm,误差±0.01mm。
2)直观检测为:颜色必须均匀、无起皮、断层、表面无刮伤、脱层、膨胀及龟裂。
3)其检测结果应完全符合国家标准GB/T1303.1-19984、安装附件要求每块防鸟挡板与塔体连接用4套固定支架,每套固定支架配有:1、单头螺栓M12×230\M12×210 各 1套,2、M12平弹母 8套;3、M12防松螺母 4个,3、M12环氧树脂垫片 4个;4、M4开孔销 4个;五、验收标准1、防鸟挡板的宽度不得小于横担宽度。
爬梯护笼的防鸟要求及防护措施在建筑施工中,爬梯护笼被广泛使用作为安全设施,用于保护工人在高处工作时的安全。
然而,这些爬梯护笼往往也会成为鸟类滋生的场所,给工作环境带来一定的困扰和安全隐患。
因此,必须采取相应的措施,防止鸟类进入爬梯护笼。
本文将讨论爬梯护笼的防鸟要求以及有效的防护措施。
一、防鸟要求1. 防止鸟类进入爬梯护笼的要求是必须要遵守的,以确保工作环境的安全。
常见的要求包括:(1) 禁止在爬梯护笼内设置鸟巢或鸟类滋生场所,必须保持内部的清洁和干燥。
(2) 防护设施必须符合相关的安全标准和规定,确保鸟类无法进入护笼内。
(3) 确保护笼内没有鸟类滋生的适宜环境,如堆积的杂物、食物残渣等。
2. 爬梯护笼的防鸟要求不仅仅是为了保护工人的安全,还要保护鸟类自身的安全。
因此,在实施防护措施时应兼顾对鸟类的保护:(1) 鸟类无法进入爬梯护笼后,应提供替代的栖息地或食物来源,以避免对鸟类生态系统造成不必要的干扰。
(2) 在选用防鸟措施时,应尽可能选择对鸟类无害的材料和方法,确保不会对鸟类造成伤害。
二、防护措施为了满足防鸟要求,可以采取多种防护措施来防止鸟类进入爬梯护笼。
下面介绍几种常见的有效防护措施:1. 安装防护网安装网眼较小的防护网是一种常见的防鸟措施。
这种网具有较高的透光性和透气性,既能防止鸟类进入护笼内,又不会妨碍工人的视线和通风,保持舒适的工作环境。
此外,防护网一般采用耐候性和耐腐蚀性较强的材料制成,以确保其长期有效的使用。
2. 使用声音驱鸟器声音驱鸟器是一种可靠的防鸟设备,通过发出鸟类难以接受的声音频率来驱赶鸟类。
这种设备多采用超声波或高频声音,不会对人类和环境造成干扰。
声音驱鸟器可以根据需要进行调整,并设置在爬梯护笼附近,以有效地阻止鸟类靠近护笼。
3. 定期清理定期清理爬梯护笼内的垃圾和杂物也是防止鸟类进入的重要措施。
这些垃圾和杂物不仅会为鸟类提供滋生的场所,还可能吸引其他食物来源,增加鸟类进入护笼的机会。

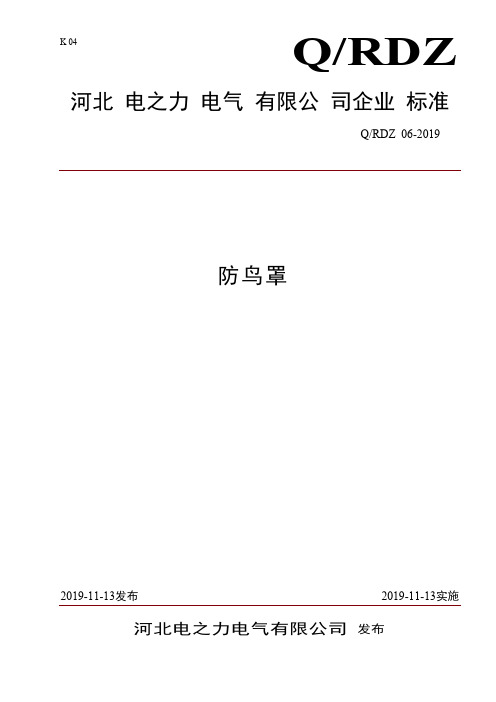

K04Q/RDZ 河北电之力电气有限公司企业标准Q/RDZ06-2019防鸟罩2019-11-13发布2019-11-13实施河北电之力电气有限公司发布前言本标准按照GB/T1.1-2009给出的规则起草。
本标准由河北电之力电气有限公司提出。
本标准由河北电之力电气有限公司起草。
本标准主要起草人:王红军、王丁。
本标准于2019年11月13日发布,由河北电之力电气有限公司法人代表王红军批准发布并对标准的内容和实施后果负责。
防鸟罩1范围本标准规定了防鸟罩的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于防鸟罩。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191-2008GB/T6543包装储运图示标志GB/T12672-2009丙烯晴-丁二烯-丙乙烯(ABS)树脂GB/T16938-2008紧固件,螺栓,螺钉,螺柱和螺母通用技术条件。
3分类和标记3.1产品分类分为:产品分为大号和小号两种。
4要求4.1一般规定4.1.1工作条件:环境温度-40℃~75℃:风速≤35m/s。
4.1.2结构要求:整体为圆形或随圆型,为两个对称的半圆或半随圆由紧固件连接组成。
4.2材料要求:ABS树脂及环氧树脂4.3规格尺寸:大号防鸟罩直径为820mm±5mm;小号防鸟罩直径为620mm±5mm。
4.3检验要求4.3.1外观:防鸟罩分无色透明和有颜色俩种。
4.3.2无色透明防鸟罩外观要求:表面均匀平整、无明显气泡、透明度良好;无划痕和损伤。
4.3.3有颜色防鸟罩外观要求:表面均匀平整、无明显气泡、颜色均匀无色差;无划痕和损伤。
4.4.1尺寸检查:大号防鸟罩直径为820mm±5mm;小号防鸟罩直径为620mm±5mm.4.5.1外观实验方法:观察法,满足4.3.3为合格。
架空输电线路防鸟挡板技术要求1使用环境防鸟挡板的使用环境如表1所示。
表1防鸟挡板使用环境项目参数要求海拔高度≤4300m环境温度-40℃~+70℃最大覆冰厚度20mm最大风速35m/s污秽等级e级2使用寿命防鸟挡板的使用寿命不应少于8年。
3安装要求3.1防鸟挡板安装在绝缘子串上方的横担处,安装防鸟挡板时不应在杆塔上重新打孔,宜采用L型连接金具固定连接。
3.2防鸟挡板的金属框架采用热镀锌角钢和扁钢,与板材之间采用强度不低于4.8级的热浸镀螺栓和螺母进行栓接。
为防止松动,可采用双螺母,并加装锁止螺母及平垫和弹簧垫圈。
3.3防鸟挡板与杆塔之间的连接点应不少于4处,当防鸟挡板顺横担方向尺寸大于1.6m时,每块挡板中部应至少增加连接点2处。
金属框架上的螺栓间距应不大于300mm。
3.4防鸟挡板应安装在绝缘子串上方的横担处,紧靠导线挂点,与横担紧密贴合,安装后应能有效遮蔽绝缘子串挂点上方横担内的空间,不应留有明显空隙。
为防止积水,安装时,防鸟挡板靠近导线一侧应略高,与水平面成10°~15°倾斜角。
3.5防鸟挡板的典型安装示意图见下。
a)酒杯塔防鸟挡板安装位置示意图b)防鸟挡板通过L型连接金具与杆塔连接示意图防鸟挡板典型安装示意图4外观及尺寸要求树脂防鸟挡板表面应光滑平整,无气泡、皱纹、裂纹、擦伤、压痕、污点、颜色不均等缺陷。
金属防鸟挡板应平整,表面无明显凹痕或变形,无划痕、锈蚀、防腐层脱落等缺陷。
金属框架及连接金具应表面光洁,颜色均匀一致,无破损、变形、锈蚀、漏镀及各种焊缝缺陷。
防鸟挡板的外形尺寸应按照横担结构设计,与安装处的杆塔构架相符合,防鸟挡板宽度应不小于横担宽度。
树脂防鸟挡板的厚度应不小于2mm,金属防鸟挡板的厚度应不小于1mm,允许误差大小应控制在±0.1mm以内。
5机械性能防鸟挡板应满足表2的机械性能要求。
表2防鸟挡板机械性能要求项目材质参数要求拉伸强度树脂防鸟挡板≥60MPa 金属防鸟挡板≥360MPa冲击强度树脂防鸟挡板≥70kJ/m2金属防鸟挡板≥109kJ/m2。
防鸟档板产品说明书一、产品名称:防鸟档部二、产品用途由于全国各地对保护湿地政策的落实,野生鸟类得到保护,数量大增,鸟害引起的输电线路跳闸、污闪事故频繁发生。
为此西北各供电企业针对输电线路进量的调研工作的基础上,结合本地区的地理、气候、生态、鸟害特点,联合本公司开发了适合西北地区的防鸟挡板。
该防鸟挡板按照国家有关部门的规范、规程制作、安装,经过近几年的实际应用,达到了控制鸟害的目的。
性能特点:1、安装方便;2、防鸟效果明显;3、方便维护;4、防污闪效果强;5、不用在角钢上重新打孔三、产品组成:1)环氧树脂板1块。
2)支架及其配件4副。
3)环氧垫片4块。
4)长螺栓4套。
环氧树脂挡板尺寸根据不同塔型而定四、产品性能:1)防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作保证整体强度高其优良的耐碱性、耐酸性和耐溶剂性,其整体厚度不小于5mm,误差±0.01mm。
2)直观检测为:高强度3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层,不膨胀,不龟裂。
3)其检测结果完全符合国家标准GB/T1303.1-19984)防鸟挡板外形尺寸按照横担宽度结构制作,防鸟挡板的宽度不得小于横担宽度(大于横担宽度(15-20cm))。
5)防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角,保证下雨时起到导流作用。
6)防鸟挡板安装在横担下平面下方,与横担挂接牢固,固定支架末端配有防松措施。
7)防鸟挡板每块配备4套固定支架(螺栓带孔及开口销子)。
8)固定支架连接螺丝末端打孔装开口销,防止螺母脱落。
9)M16×230\M16×190螺栓顶部加装氟硅橡胶绝缘帽,增强其介电强度。
10)安装防鸟挡板时严禁在杆塔横担上重新打孔。
五、安装方法1、中相的安装方法1)首先我们用有机硅密封胶在绝缘帽的内侧,均匀的涂抹一层,(图一)在把16*190或16*230(16*190靠近绝缘子)的单头螺栓挤压进绝缘帽,(图二),形成一体;(图三)2)拿环氧树脂垫片穿到单头螺栓上,在从挡板的底部穿过,上面再加环氧树脂垫片,加入平垫、弹垫、用螺母固定好;(图四)3)在拿φ16的螺母拧到单头螺栓距顶端3分之1的位置、加弹垫、平垫、环氧树脂垫片;(图五)a)将单头螺栓M16*190(M16*230)从固定支架短的一边穿过,上面在加环氧树脂垫片、平垫、弹垫、用螺母固定,再加入防松螺母、用m4的开口销插到单头螺栓上;(图六)b)用同样的方法把挡板的四个挂接点安装完成后就可以上塔安装调解;(M16*190单头螺栓从在距绝缘子较近的两个安装孔穿过,M16*230单头螺栓从距绝缘子较远的安装孔穿出)c)在塔上安装时要把挡板和绝缘子紧贴,把支架架到塔材的角钢上,用支架内片、16*50的螺栓、平垫、弹垫、用螺母固定,在把开口销安装上;d)用同样的方法把支架安装完成后,就可以调节防鸟挡板的坡度,调节完成后把每个支架上的螺母在确定一下看是否拧紧。
基于输电线路中绝缘挡板防鸟害作用的分析基于输电线路中绝缘挡板防鸟害作用的分析摘要:笔者以属于本区域的输电线路实际的工程案例为背景,介绍了本区域输电线路上的一种用于防鸟害装置的绝缘挡板,自从安装这种装置,通过实践证明,与之前的旧装置的绝缘挡板相比,从现场观察可以看出,这种新的绝缘挡板装置,有效的使之与绝缘子(串)隔离,从而避免因鸟粪(异物)引起的污秽闪络。
关键词:输电线路;绝缘挡板;污秽闪络;作用分析Abstract: Based on the transmission line belongs to the practical engineering case as the background, introduces a method for insulation baffle anti-bird device in the area of power transmission line, since the installation of the device, through the practice proof, insulation baffle device and compared to the old before, from field observation can be seen, the insulating baffle device new, effective with the insulator (string) isolation, thus avoiding the guano (foreign) caused by pollution flashover.Keywords: transmission line insulator contamination flashover; baffle; effect analysis;中图分类号:TV734.3文献标识码:A 文章编号:2095-2104(2013)前言众所周知,根据电网的调查资料显示,本区域由于鸟害引起的输电线路事故是多不胜数的,由于季节的变换以及各种原因,我们也在不断的加强更新设备装置,还是防不胜防。
防鸟挡板技术规范
目录
表1货物需求及供货范围一览表1
一、项目概况2
二、适用范围2
三、使用条件2
四、技术参数和性能要求2
1、使用范围:2
2、设计与安装要求2
3、材料要求3
4、安装附件要求3
五、其他要求3
六、包装与运输 3
表1 货物需求及供货范围一览表
表2专用工具和备品供货表(投标人填写)
注专用工具和备品计入投标总价。
一、项目概况
1、项目名称:220千伏线路防鸟挡板购置
2、项目单位:XX电力有限责任公司
二、适用范围
本规范书适用于220千伏线路防鸟挡板的设计、制造、试验、包装和供货等技术要求。
三、使用条件
防鸟挡板使用环境条件如表3。
表3使用环境条件
四、技术参数和性能要求如表4
表4技术参数及性能
1、使用范围
在上述条件范围之内的330/220/110/35kV线路均可安全使用。
2、设计与安装要求
产品规格尺寸必须严格按照甲方提供的杆塔图纸及杆塔明细设计制作。
2.1防鸟挡板外形尺寸按照横担宽度结构设计制作,防鸟挡板的宽度不得小于横担宽度。
2.2防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角。
2.3防鸟挡板安装在横担下平面下方,与横担挂接牢固,固定支架末端应配有防松措施。
2.4防鸟挡板每块配备4套固定支架。
2.5固定支架连接螺丝末端打孔装开口销,防止螺母脱落。
2.6 M12×230\M12×210螺栓顶部加装氟硅橡胶绝缘帽,增强其介电强度。
2.7每块防鸟挡板和球头挂环的连接处粘贴绝缘保护层,防止水流及冰凌的形成。
2.8安装防鸟挡板时严禁在杆塔横担上重新打孔。
3、材料要求
1)防鸟挡板的材质选用高强度绝缘材料制作,具备优良的耐碱性、
耐酸性和耐溶剂性,其整体厚度不小于4mm,误差±0.01mm。
2)直观检测为:颜色必须均匀、无起皮、断层、表面无刮伤、脱层、膨胀
及龟裂。
3)其检测结果应完全符合国家标准GB/T1303.1-1998
4、安装附件要求
每块防鸟挡板与塔体连接用4套固定支架,每套固定支架配有:
1、单头螺栓M12×230\M12×210 各 1套,
2、M12平弹母 8套;
3、M12防松螺母 4个,
3、M12环氧树脂垫片 4个;
4、M4开孔销 4个;
五、验收标准
1、防鸟挡板的宽度不得小于横担宽度。
2、防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成10—30°倾斜角,以保证下雨时起到导流作用。
3、防鸟挡板靠近绝缘子面固定支架金属部分必须加装氟硅橡胶绝缘帽。
4、防鸟挡板和球头挂环的连接处应粘贴绝缘保护层,防止水流及冰凌的形成。
5、固定支架的所有防松螺母安装位置必须超过插开口销处,以保证打孔处安装开口销。
六、其他要求
1、安装支架使用材料标准必须达到GB711-88\ GB-T6721国家规定值,防腐处理为热镀锌。
2、投标时必须提供绝缘板检测报告。
3、投标时必须提供安装附件原材料检测报告。
4、投标时必须提供绝缘帽耐电压等级检测报告。
注明:1、投标厂家在投标时必须提供以上内容的检测报告。
2、中标厂家负责产品到货后现场指导安装。
七、包装及运输
产品包装规范,运输至使用单位指定地点。
