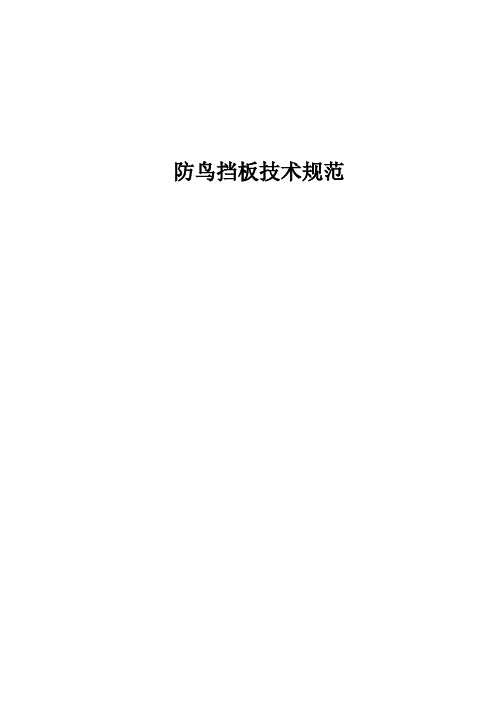

防鸟挡板技术规范(定稿版)

输电线路防鸟刺、防鸟挡板、防鸟盒、防鸟针及防鸟罩的加工与安装1. 防鸟刺加工及安装1.1结构及分类防鸟直刺样图防鸟弹簧刺样图防鸟刺是针对于电力铁塔防止鸟害筑巢而加工的产品，安装在输变电线路设备的杆塔横担的上部位置。

由多根根针状钢丝（有部分中间由螺旋式弹簧式结构）组成，一端散开呈伞状，另一端在底部集中固定在杆塔上，有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢，确保线路的畅通，减少停电事故的发生，驱鸟防鸟害效果明显，不伤害鸟类的生存，实现了人与鸟类和谐共处的原理。

防鸟刺主要由防鸟刺本体和连接金具组成。

防鸟刺本体分为防鸟直刺(FNCZ)、防鸟弹簧刺(FNCT)和异型防鸟刺（FNCY）三类。

连接金具按照连接形式可分为U型和L型，按照功能可分为倾倒型(Q)和非倾倒型(FQ)。

1.2技术要求1.2.1 一般要求防鸟刺的一般要求如下：a）防鸟刺防腐工艺宜采用热镀锌或冷渗锌方式。

b）防鸟刺应配有内锥形收拢装置。

c）防鸟刺端部应磨尖，锥度1:5。

d）U型连接金具宜考虑防坠落设计形式。

e）防鸟弹簧刺和异型防鸟刺的弹簧绕圈应弹性良好，弯折90o后能恢复原状。

1.2.2 外观及尺寸要求1.2.2.1 外观要求各部件表面应连续完整，镀层厚度均匀，无漏镀面、滴瘤、黑斑、无溶剂残渣、氧化皮夹杂物等缺陷。

镀锌颜色一般呈灰色或暗灰色。

1.2.2.2 尺寸要求(1) 防鸟直刺a）针刺直径一般有三种规格：?2.0±0.2mm、?2.5±0.25mm、?3.0±0. 25mm。

b）针刺长度应为L±5mm。

c）针刺采用组合长度（长、中、短三种长度针刺数量各占1/3）或等长度两种形式。

防鸟直刺选型表见下表，示意图见下图。

防鸟直刺选型表等长度防鸟直刺正面整体示意图组合长度防鸟直刺正面整体示意图(2) 防鸟弹簧刺a）针刺长度采用等长度形式，中间为弹簧绕圈形式。

b）弹簧圈之间间距不大于10mm，弹簧丝长度约占针刺总长的30%。

防鸟档板产品说明书一、产品名称：防鸟档部二、产品用途由于全国各地对保护湿地政策的落实，野生鸟类得到保护，数量大增，鸟害引起的输电线路跳闸、污闪事故频繁发生。

为此西北各供电企业针对输电线路进量的调研工作的基础上，结合本地区的地理、气候、生态、鸟害特点，联合本公司开发了适合西北地区的防鸟挡板。

该防鸟挡板按照国家有关部门的规范、规程制作、安装，经过近几年的实际应用，达到了控制鸟害的目的。

性能特点：1、安装方便；2、防鸟效果明显；3、方便维护；4、防污闪效果强；5、不用在角钢上重新打孔三、产品组成：1）环氧树脂板1块。

2）支架及其配件4副。

3）环氧垫片4块。

4）长螺栓4套。

环氧树脂挡板尺寸根据不同塔型而定四、产品性能：1）防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作保证整体强度高其优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于5mm，误差±0.01mm。

2）直观检测为：高强度3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层，不膨胀，不龟裂。

3）其检测结果完全符合国家标准GB/T1303.1-19984）防鸟挡板外形尺寸按照横担宽度结构制作，防鸟挡板的宽度不得小于横担宽度（大于横担宽度（15-20cm））。

5）防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角，保证下雨时起到导流作用。

6）防鸟挡板安装在横担下平面下方，与横担挂接牢固，固定支架末端配有防松措施。

7）防鸟挡板每块配备4套固定支架（螺栓带孔及开口销子）。

8）固定支架连接螺丝末端打孔装开口销，防止螺母脱落。

9）M16×230\M16×190螺栓顶部加装氟硅橡胶绝缘帽，增强其介电强度。

10）安装防鸟挡板时严禁在杆塔横担上重新打孔。

五、安装方法1、中相的安装方法1）首先我们用有机硅密封胶在绝缘帽的内侧，均匀的涂抹一层，(图一)在把16*190或16*230（16*190靠近绝缘子）的单头螺栓挤压进绝缘帽，（图二），形成一体；（图三）2）拿环氧树脂垫片穿到单头螺栓上，在从挡板的底部穿过，上面再加环氧树脂垫片，加入平垫、弹垫、用螺母固定好；(图四)3）在拿φ16的螺母拧到单头螺栓距顶端3分之1的位置、加弹垫、平垫、环氧树脂垫片；（图五）a)将单头螺栓M16*190(M16*230)从固定支架短的一边穿过，上面在加环氧树脂垫片、平垫、弹垫、用螺母固定，再加入防松螺母、用m4的开口销插到单头螺栓上；（图六）b)用同样的方法把挡板的四个挂接点安装完成后就可以上塔安装调解；（M16*190单头螺栓从在距绝缘子较近的两个安装孔穿过，M16*230单头螺栓从距绝缘子较远的安装孔穿出）c)在塔上安装时要把挡板和绝缘子紧贴，把支架架到塔材的角钢上，用支架内片、16*50的螺栓、平垫、弹垫、用螺母固定，在把开口销安装上；d)用同样的方法把支架安装完成后，就可以调节防鸟挡板的坡度，调节完成后把每个支架上的螺母在确定一下看是否拧紧。

K04Q/RDZ 河北电之力电气有限公司企业标准Q/RDZ06-2019防鸟罩2019-11-13发布2019-11-13实施河北电之力电气有限公司发布前言本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北电之力电气有限公司提出。

本标准由河北电之力电气有限公司起草。

本标准主要起草人：王红军、王丁。

本标准于2019年11月13日发布，由河北电之力电气有限公司法人代表王红军批准发布并对标准的内容和实施后果负责。

防鸟罩1范围本标准规定了防鸟罩的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于防鸟罩。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008GB/T6543包装储运图示标志GB/T12672-2009丙烯晴-丁二烯-丙乙烯（ABS）树脂GB/T16938-2008紧固件，螺栓，螺钉，螺柱和螺母通用技术条件。

3分类和标记3.1产品分类分为：产品分为大号和小号两种。

4要求4.1一般规定4.1.1工作条件：环境温度-40℃～75℃:风速≤35m/s。

4.1.2结构要求：整体为圆形或随圆型，为两个对称的半圆或半随圆由紧固件连接组成。

4.2材料要求：ABS树脂及环氧树脂4.3规格尺寸：大号防鸟罩直径为820mm±5mm；小号防鸟罩直径为620mm±5mm。

4.3检验要求4.3.1外观：防鸟罩分无色透明和有颜色俩种。

4.3.2无色透明防鸟罩外观要求：表面均匀平整、无明显气泡、透明度良好；无划痕和损伤。

4.3.3有颜色防鸟罩外观要求：表面均匀平整、无明显气泡、颜色均匀无色差；无划痕和损伤。

4.4.1尺寸检查：大号防鸟罩直径为820mm±5mm；小号防鸟罩直径为620mm±5mm.4.5.1外观实验方法：观察法，满足4.3.3为合格。

架空输电线路防鸟挡板技术要求1使用环境防鸟挡板的使用环境如表1所示。

表1防鸟挡板使用环境项目参数要求海拔高度≤4300m环境温度-40℃～+70℃最大覆冰厚度20mm最大风速35m/s污秽等级e级2使用寿命防鸟挡板的使用寿命不应少于8年。

3安装要求3.1防鸟挡板安装在绝缘子串上方的横担处，安装防鸟挡板时不应在杆塔上重新打孔，宜采用L型连接金具固定连接。

3.2防鸟挡板的金属框架采用热镀锌角钢和扁钢，与板材之间采用强度不低于4.8级的热浸镀螺栓和螺母进行栓接。

为防止松动，可采用双螺母，并加装锁止螺母及平垫和弹簧垫圈。

3.3防鸟挡板与杆塔之间的连接点应不少于4处，当防鸟挡板顺横担方向尺寸大于1.6m时，每块挡板中部应至少增加连接点２处。

金属框架上的螺栓间距应不大于300mm。

3.4防鸟挡板应安装在绝缘子串上方的横担处，紧靠导线挂点，与横担紧密贴合，安装后应能有效遮蔽绝缘子串挂点上方横担内的空间，不应留有明显空隙。

为防止积水，安装时，防鸟挡板靠近导线一侧应略高，与水平面成10°～15°倾斜角。

3.5防鸟挡板的典型安装示意图见下。

a）酒杯塔防鸟挡板安装位置示意图b）防鸟挡板通过L型连接金具与杆塔连接示意图防鸟挡板典型安装示意图4外观及尺寸要求树脂防鸟挡板表面应光滑平整，无气泡、皱纹、裂纹、擦伤、压痕、污点、颜色不均等缺陷。

金属防鸟挡板应平整，表面无明显凹痕或变形，无划痕、锈蚀、防腐层脱落等缺陷。

金属框架及连接金具应表面光洁，颜色均匀一致，无破损、变形、锈蚀、漏镀及各种焊缝缺陷。

防鸟挡板的外形尺寸应按照横担结构设计，与安装处的杆塔构架相符合，防鸟挡板宽度应不小于横担宽度。

树脂防鸟挡板的厚度应不小于2mm，金属防鸟挡板的厚度应不小于1mm，允许误差大小应控制在±0.1mm以内。

5机械性能防鸟挡板应满足表2的机械性能要求。

表2防鸟挡板机械性能要求项目材质参数要求拉伸强度树脂防鸟挡板≥60MPa 金属防鸟挡板≥360MPa冲击强度树脂防鸟挡板≥70kJ/m2金属防鸟挡板≥109kJ/m2。

防鸟挡板技术规范目录表1货物需求及供货范围一览表3一、项目概况4二、适用范围4三、使用条件4四、技术参数和性能要求41、使用范围：错误!未定义书签。

2、设计与安装要求43、材料要求错误!未定义书签。

4、安装附件要求5五、其他要求7六、包装与运输 7表1 货物需求及供货范围一览表表2专用工具和备品供货表（投标人填写）注专用工具和备品计入投标总价。

一、项目概况1、项目名称：220千伏线路防鸟挡板购置2、项目单位：XX电力有限责任公司二、适用范围本规范书适用于220千伏线路防鸟挡板的设计、制造、试验、包装和供货等技术要求。

三、使用条件防鸟挡板使用环境条件如表3。

表3使用环境条件四、技术参数和性能要求如表4表4技术参数及性能1、使用范围在上述条件范围之内的330/220/110/35kV线路均可安全使用。

2、设计与安装要求产品规格尺寸必须严格按照甲方提供的杆塔图纸及杆塔明细设计制作。

2.1防鸟挡板外形尺寸按照横担宽度结构设计制作，防鸟挡板的宽度不得小于横担宽度。

2.2防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角。

2.3防鸟挡板安装在横担下平面下方，与横担挂接牢固，固定支架末端应配有防松措施。

2.4防鸟挡板每块配备4套固定支架。

2.5固定支架连接螺丝末端打孔装开口销，防止螺母脱落。

2.6 M12×230\M12×210螺栓顶部加装氟硅橡胶绝缘帽，增强其介电强度。

2.7每块防鸟挡板和球头挂环的连接处粘贴绝缘保护层，防止水流及冰凌的形成。

2.8安装防鸟挡板时严禁在杆塔横担上重新打孔。

3、材料要求1）防鸟挡板的材质选用高强度绝缘材料制作，具备优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于4mm，误差±0.01mm。

2)直观检测为：颜色必须均匀、无起皮、断层、表面无刮伤、脱层、膨胀及龟裂。

3)其检测结果应完全符合国家标准GB/T1303.1-19984、安装附件要求每块防鸟挡板与塔体连接用4套固定支架，每套固定支架配有：1、单头螺栓M12×230\M12×210 各 1套，2、M12平弹母 8套；3、M12防松螺母 4个，3、M12环氧树脂垫片 4个；4、M4开孔销 4个；五、验收标准1、防鸟挡板的宽度不得小于横担宽度。

Q/HXG 河北鸿业电力设备有限公司企业标准Q/HXG 04-2019防鸟、防冰闪伞罩2019-10-08发布2019-10-08实施河北鸿业电力设备有限公司发布前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由河北鸿业电力设备有限公司提出。

本标准由河北鸿业电力设备有限公司司起草。

本标准主要起草人：刘亚波。

本标准于2019年10月8日发布，由河北鸿业电力设备有限公司司法人代表刘亚波批准发布并对标准的内容负责。

防鸟、防冰闪伞罩1 范围本标准规定了防鸟、防冰闪伞罩的分类和标记、主要材料、要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于防鸟、防冰闪伞罩（以下简称伞罩）。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 12672-2009丙烯腈-丁二烯-苯乙烯（ABS）树脂GB/T23147-2008晴雨伞3 型号规格3.1 产品型号规格伞罩按使用防护绝缘子单悬垂串或双悬垂串分型。

FNFB-3型使用于防护绝缘子单悬垂串，FNFB-5型使用于防护绝缘子双悬垂串3.2 结构结构示意图1.3.3 产品标记4 材料伞罩面板采用ABS树脂或类似材料制作。

当采用ABS树脂时，树脂应符合GB/T 12672-2009的规定。

5 要求5.1 伞罩应按经规定程序批准图纸和技术文件制造。

也可按供需协议要求规定的基本参数制造。

5.2 外观表面光滑，无锐角、毛刺，无气泡、气洞、划痕，清洁无污渍，颜色艳丽。

5.3 表面颜色伞罩的表面颜色应按电力线路相分为红、绿、黄色，颜色艳丽易识别区分。

5.4 尺寸FNFB-3型伞罩的直径为620mm±10mm。

5.5 承载力伞罩的承载力不小于60kg。

5.6 抗风强度伞罩应能通过风速35m/S的抗风强度试验。

5.7 保护绝缘子串防结冰长度伞罩应能通过保护绝缘子串800mm~1000mm长度的不结冰试验。

防鸟刺技术规范及工艺规程鉴于是目前的防鸟刺产品，国家没有统一的技术标准，特制订本工艺规程。

一、引用标准：1、GB196-81 普通罗纹基本尺寸（直径1-600mm）2、GB2315-85电力金具-破坏载荷系列等零件联结尺度。

3、GB2316-85电力金具-产品型号命名方法。

4、GB2317-85电力金具-验收规则，试验方法，标志与包装。

5、GB2314-97电力金具通用技术条件。

二、环境条件1．海拔高度：4000m2．户外环境温度：最高40℃；最低：-40℃3．户外最大日温差：30℃4．相对湿度：60％（25℃）5．户外最大风速：35m/s三、基本要求及技术规范：1．产品采用标准规定程序批准的图样制造。

2．防鸟刺的标称破坏载荷及连接或尺寸符合GB2315的规定。

3．产品能承受安装，维修及运行中可能出现的有关机械载荷，工作强度及环境条件的考验。

4．产品的外观质量：4.1经热浸镀锌后的整体外观质量。

a、产品表面应光洁，平整，不允许有裂纹，锌渣、锌瘤。

b、产品的重要部位（指不允许降低机械载荷的部位），不允许砂眼、渣眼及飞边等缺限存在。

4.2紧固件表面质量a.紧固件表面不应有锌瘤，锌渣，锌灰存在。

b.外螺纹，内螺纹应光整。

c.螺杆、螺母均不应有裂纹。

D.拆装要求灵活，螺杆、螺母配合要紧密。

四、工艺规程1. 防鸟刺应选用直径不小于2mm的优质高碳、高锰钢丝，中间采用弹簧绕圈形式，既能弹簧之间碰撞产生低频驱鸟，又能避免长期使用后钢丝弹性减弱的问题。

2.为了有效的提高防鸟效果，其端部应打磨成锋利的尖头。

防腐采用热镀锌工艺，应在钢刺加工打磨完成后方可镀锌，但要求必须保证钢丝原有的韧性和拉伸强度。

3. 防鸟刺针刺根数一般为33根，针刺插入管内，焊压牢固，鸟刺长度在50~70厘米不等，呈均匀排列。

4.打开后的防鸟刺应呈半球状。

5.普通防鸟刺单刺打开后防护直径应大于80厘米，短式防鸟刺应根据现场情况确定防护直径和具体鸟刺长度。

防鸟害措施防鸟挡板技术方案防鸟挡板技术方案前言随着人类对加强环境保护认识的提高 ,整个大自然的生态环境有了明显的好转 ,鸟类数量也明显增多 ,活动也越来越频繁。

在XXXX～XXXX 年两年时间里 ,在新疆电力公司下辖的110～220kV输电线路上 ,共发生鸟害故障闪络xx次 ,鸟害故障率占总线路故障率的xx%,频频发生的鸟害事故已给新疆电网输电工作的安全运行造成了极大的危害，输电线路的防鸟害工作日益严峻。

一、总则1、本技术要求适用于架空线路防鸟挡板安装供货方面的技术要求，并符合西北电网有限公司所印发的《架空输电线路防鸟装置装设规定》。

2 本技术规范主要的技术依据为以下规范，生产产品应满足下述规范的要求：GB/T1303《电气用热固性树脂工业硬质层压板》GB 132-1996 《材料产烟毒性分级》GB191-1990 《包装储运图示标志》GB/T 22470-2008 《电气用环保型模塑料通用要求》GB1048-89 《固体绝缘材料工频电气强度的试验方法》GB/T 3098. 1 紧固件机械性能螺栓螺钉和螺柱GB/T 3098. 2 紧固件机械性能螺母粗牙螺纹GB/T 13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T 409 电业安全工作规程（电力线路部分）GB711-88 优质碳素钢板本要求所使用的标准如遇与实际执行不一致时，需征得相关部门同意后，按较高标准执行。

二、技术要求1．材质要求防鸟挡板规格需符合甲方提供的塔型规格。

1．1 防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作必须保证其优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于3mm，误差﹢0.01mm，不允许有负误差，如遇天气条件较恶劣地区建议使用4mm环氧树脂绝缘板.1.2 直观检测为：3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层，不膨胀，不龟裂。

1.3 其检测结果应完全符合国家标准GB/T1303.1-19981.4 3240环氧树脂绝缘板应符合表1以下技术要求：表1 性能指标2.产品设计要求2.1防鸟挡板外形尺寸按照横担宽度结构设计制作，输电线路中相防鸟挡板的规格尺寸见表2，防鸟挡板的宽度不得小于横担宽度。

输电线路用防鸟装置技术规范书本规范适用于各供电公司线路封堵用防鸟装置（防鸟盒）的要求。

一、主要参数及技术要求1、材料与连接方式防鸟装置由玻璃纤维复合材料或环氧树脂制成，防鸟盒经模具一次成型（必要时用支撑物加固），防鸟装置材料保证电绝缘性。

防鸟装置本身结构保持稳定，不应松动变位甚至脱落。

防鸟装置与杆塔应可靠连接固定，长时间运行后连接处确保不发生锈断。

2、对线路安全无影响不影响线路的安全运行，不因防鸟装置松脱掉落导致线路故障。

3、安装方便方便安装人员携带上塔、安装固定。

4、耐候性、耐老化性能能长期耐受紫外线、雨、冰、风、温度变化等外部环境和短时恶劣气候的考验。

使用寿命可达八年以上。

5、机械强度要求产品具有足够的机械强度，抗振动疲劳的能力和抗覆冰能力。

二、部分理化特性1、阻燃性：FV—0级2、绝缘电阻率：10×1013/ΩM3、耐电弧：≥180S4、拉伸强度：≥70Mpa三、质量保证及试验1、防鸟盒制造符合行业相关的规范和标准。

2、质保期为系统验收合格移交后壹年，在质保期内，供方无偿的承担产品的维修和维护保养的义务，确系质量原因无法正常工作时，负责无偿更换合格的产品。

（人为或灾害损害除外）3、技术服务(1)、防鸟盒的尺寸由供方根据杆塔图纸或测量结果（有必要时派具有登高资质的技术员登线路杆塔测量），画出标准的尺寸图纸，尺寸测量的技术要求必须达到需方要求，其结果由供方全权负责，测量工作由需方人员配合。

(2)、新杆塔产品设计完成，需先试制产品样品，并由需方进行1～2基杆塔的试安装，确认无问题后再批量生产。

(3)、供方应确保产品在运输过程中不破损，若在运输过程中有破损由供方负责。

(4)、供方在交付产品后必须对需方技术人员提供安装资料，包括使需方人员能够熟练安装和日常维护产品；并及时对需方技术人员在安装和日常使用过程中出现的问题提供技术支持。

(5)、供方应在防鸟盒合适的位置打孔，以便固定及排水，产品必须有不易退色的明确标识注明：线路名称、杆塔号、杆塔型号、相别规格以便识别。
