防鸟挡板产品说明

输电线路防鸟刺、防鸟挡板、防鸟盒、防鸟针及防鸟罩的加工与安装1. 防鸟刺加工及安装1.1结构及分类防鸟直刺样图防鸟弹簧刺样图防鸟刺是针对于电力铁塔防止鸟害筑巢而加工的产品，安装在输变电线路设备的杆塔横担的上部位置。

由多根根针状钢丝（有部分中间由螺旋式弹簧式结构）组成，一端散开呈伞状，另一端在底部集中固定在杆塔上，有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢，确保线路的畅通，减少停电事故的发生，驱鸟防鸟害效果明显，不伤害鸟类的生存，实现了人与鸟类和谐共处的原理。

防鸟刺主要由防鸟刺本体和连接金具组成。

防鸟刺本体分为防鸟直刺(FNCZ)、防鸟弹簧刺(FNCT)和异型防鸟刺（FNCY）三类。

连接金具按照连接形式可分为U型和L型，按照功能可分为倾倒型(Q)和非倾倒型(FQ)。

1.2技术要求1.2.1 一般要求防鸟刺的一般要求如下：a）防鸟刺防腐工艺宜采用热镀锌或冷渗锌方式。

b）防鸟刺应配有内锥形收拢装置。

c）防鸟刺端部应磨尖，锥度1:5。

d）U型连接金具宜考虑防坠落设计形式。

e）防鸟弹簧刺和异型防鸟刺的弹簧绕圈应弹性良好，弯折90o后能恢复原状。

1.2.2 外观及尺寸要求1.2.2.1 外观要求各部件表面应连续完整，镀层厚度均匀，无漏镀面、滴瘤、黑斑、无溶剂残渣、氧化皮夹杂物等缺陷。

镀锌颜色一般呈灰色或暗灰色。

1.2.2.2 尺寸要求(1) 防鸟直刺a）针刺直径一般有三种规格：?2.0±0.2mm、?2.5±0.25mm、?3.0±0. 25mm。

b）针刺长度应为L±5mm。

c）针刺采用组合长度（长、中、短三种长度针刺数量各占1/3）或等长度两种形式。

防鸟直刺选型表见下表，示意图见下图。

防鸟直刺选型表等长度防鸟直刺正面整体示意图组合长度防鸟直刺正面整体示意图(2) 防鸟弹簧刺a）针刺长度采用等长度形式，中间为弹簧绕圈形式。

b）弹簧圈之间间距不大于10mm，弹簧丝长度约占针刺总长的30%。

防鸟刺产品说明产品说明：近年来，随着人们环保意识的增强以及生态环境的不断改善，大自然中生活的鸟类种群、数量及活动范围也逐渐增大。

由于我国输电架空线路大多运行在野外，不容易及时受到人力的监控，因此受鸟类活动的影响比较大，据国家电网有关部门统计，受鸟类在铁塔上筑巢、栖息引起的短路、跳闸等事故呈逐年上升趋势。

鸟害事故的频繁发生，不仅使运行维护单位在人力、物力上蒙受较大的损失，重要的是电网的安全运行受到了严重的威胁。

针对这一现象，本厂研发出新型安装方便，具有较强的安装适应能力，且便于检修等特点的防鸟刺，防鸟性能突出，深受用户好评。

产品参数：摆动风力：≥0.5级驱鸟范围: ≥ф5m使用寿命: 10年以上适用范围：35KV～500KV高压输配电铁塔、变电站、户外高压变电设备产品结构及功能：1. 防鸟刺的钢丝，钢槽和底座，经过热镀锌防腐处理，安装在杆塔横担悬垂挂环位置横担的上部，有效的防止鸟在导线瓷瓶串的正上方筑巢、停留，确保电网安全运行。

2. 产品采用多种固定方式，与横担结合牢固，有效避免因金属疲劳引起的脱落。

3. 端部采用压制工艺，有效避免单根钢丝脱落，顶部设有安全顶丝，防护性能更佳。

使用与维护：1.安装前应仔细检查产品是否完好，附件是否齐全。

2. 将防鸟刺置于安装部位，然后把固定螺栓和锁母拧紧，最后把钢丝劈开成伞状。

安装中请注意，在取下束丝环之前，应用手将钢丝收拢，待取下束丝环后再松手，以免钢丝突然弹开造成意外。

3. 运输过程中应尽量避免雨淋，以免引起包装破损，避免接触高温、强酸等物品。

4. 端部采用压制工艺，有效避免单根钢丝脱落，防护性能更佳。

产品的优势1.焊接采用目前先进的二氧化碳保护焊工艺，其焊口更加牢固、平整、美观。

2..考虑到自然条件及线路运行中震动对产品所造成的影响，为保证线路运行绝对安全，在原有坚固结构上增加了高度弹簧垫圈和锁母。

此种保守的安全设计，是目前市场同类产品所没有的。

3..鉴于产品运行的自然条件极为恶劣，我们的底座、螺丝采用了热镀锌工艺，其防腐效果好，适用寿命长，是目前电力设施最为普遍的防腐措施。

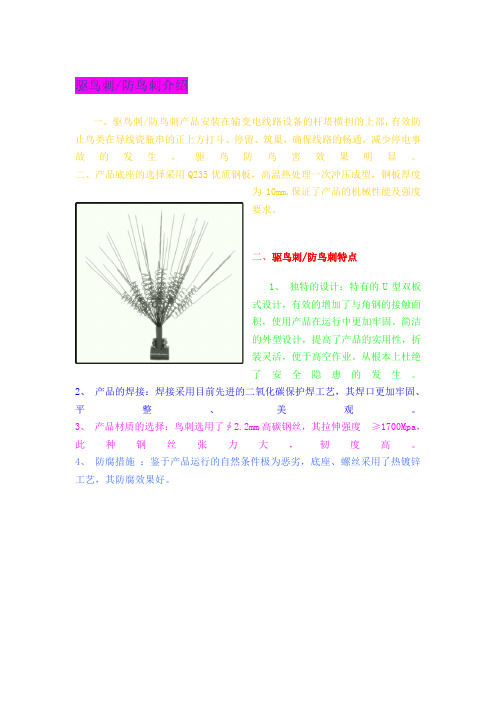

驱鸟刺/防鸟刺介绍
一、驱鸟刺/防鸟刺产品安装在输变电线路设备的杆塔横担的上部,有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢，确保线路的畅通，减少停电事故的发生，驱鸟防鸟害效果明显。

二、产品底座的选择采用Q235优质钢板，高温热处理一次冲压成型，钢板厚度
为10mm,保证了产品的机械性能及强度
要求。

二、驱鸟刺/防鸟刺特点
1、独特的设计：特有的U型双板
式设计，有效的增加了与角钢的接触面
积，使用产品在运行中更加牢固。

简洁
的外型设计，提高了产品的实用性，折
装灵活，便于高空作业。

从根本上杜绝
了安全隐患的发生。

2、产品的焊接：焊接采用目前先进的二氧化碳保护焊工艺，其焊口更加牢固、平整、美观。

3、产品材质的选择：鸟刺选用了∮2.2mm高碳钢丝，其拉伸强度≥1700Mpa，此种钢丝张力大，韧度高。

4、防腐措施：鉴于产品运行的自然条件极为恶劣，底座、螺丝采用了热镀锌工艺，其防腐效果好。

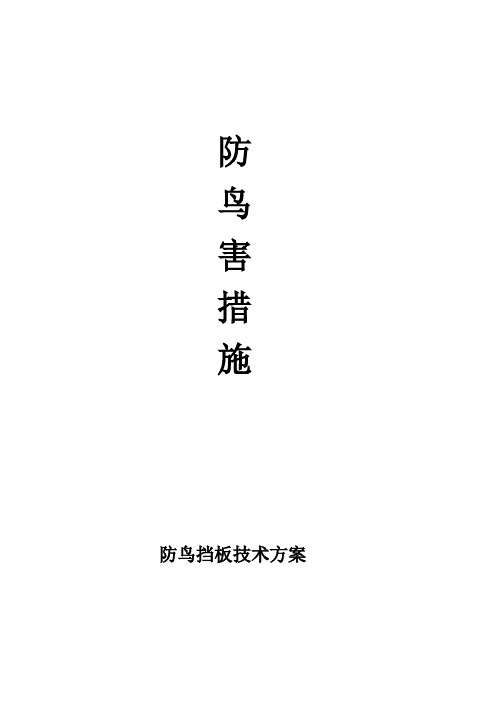

防鸟害措施防鸟挡板技术方案防鸟挡板技术方案前言随着人类对加强环境保护认识的提高 ,整个大自然的生态环境有了明显的好转 ,鸟类数量也明显增多 ,活动也越来越频繁。

在XXXX～XXXX 年两年时间里 ,在新疆电力公司下辖的110～220kV输电线路上 ,共发生鸟害故障闪络xx次 ,鸟害故障率占总线路故障率的xx%,频频发生的鸟害事故已给新疆电网输电工作的安全运行造成了极大的危害，输电线路的防鸟害工作日益严峻。

一、总则1、本技术要求适用于架空线路防鸟挡板安装供货方面的技术要求，并符合西北电网有限公司所印发的《架空输电线路防鸟装置装设规定》。

2 本技术规范主要的技术依据为以下规范，生产产品应满足下述规范的要求：GB/T1303《电气用热固性树脂工业硬质层压板》GB 132-1996 《材料产烟毒性分级》GB191-1990 《包装储运图示标志》GB/T 22470-2008 《电气用环保型模塑料通用要求》GB1048-89 《固体绝缘材料工频电气强度的试验方法》GB/T 3098. 1 紧固件机械性能螺栓螺钉和螺柱GB/T 3098. 2 紧固件机械性能螺母粗牙螺纹GB/T 13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T 409 电业安全工作规程（电力线路部分）GB711-88 优质碳素钢板本要求所使用的标准如遇与实际执行不一致时，需征得相关部门同意后，按较高标准执行。

二、技术要求1．材质要求防鸟挡板规格需符合甲方提供的塔型规格。

1．1 防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作必须保证其优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于3mm，误差﹢0.01mm，不允许有负误差，如遇天气条件较恶劣地区建议使用4mm环氧树脂绝缘板.1.2 直观检测为：3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层，不膨胀，不龟裂。

1.3 其检测结果应完全符合国家标准GB/T1303.1-19981.4 3240环氧树脂绝缘板应符合表1以下技术要求：表1 性能指标2.产品设计要求2.1防鸟挡板外形尺寸按照横担宽度结构设计制作，输电线路中相防鸟挡板的规格尺寸见表2，防鸟挡板的宽度不得小于横担宽度。

输电线路用防鸟装置技术规范书本规范适用于各供电公司线路封堵用防鸟装置（防鸟盒）的要求。

一、主要参数及技术要求1、材料与连接方式防鸟装置由玻璃纤维复合材料或环氧树脂制成，防鸟盒经模具一次成型（必要时用支撑物加固），防鸟装置材料保证电绝缘性。

防鸟装置本身结构保持稳定，不应松动变位甚至脱落。

防鸟装置与杆塔应可靠连接固定，长时间运行后连接处确保不发生锈断。

2、对线路安全无影响不影响线路的安全运行，不因防鸟装置松脱掉落导致线路故障。

3、安装方便方便安装人员携带上塔、安装固定。

4、耐候性、耐老化性能能长期耐受紫外线、雨、冰、风、温度变化等外部环境和短时恶劣气候的考验。

使用寿命可达八年以上。

5、机械强度要求产品具有足够的机械强度，抗振动疲劳的能力和抗覆冰能力。

二、部分理化特性1、阻燃性：FV—0级2、绝缘电阻率：10×1013/ΩM3、耐电弧：≥180S4、拉伸强度：≥70Mpa三、质量保证及试验1、防鸟盒制造符合行业相关的规范和标准。

2、质保期为系统验收合格移交后壹年，在质保期内，供方无偿的承担产品的维修和维护保养的义务，确系质量原因无法正常工作时，负责无偿更换合格的产品。

（人为或灾害损害除外）3、技术服务(1)、防鸟盒的尺寸由供方根据杆塔图纸或测量结果（有必要时派具有登高资质的技术员登线路杆塔测量），画出标准的尺寸图纸，尺寸测量的技术要求必须达到需方要求，其结果由供方全权负责，测量工作由需方人员配合。

(2)、新杆塔产品设计完成，需先试制产品样品，并由需方进行1～2基杆塔的试安装，确认无问题后再批量生产。

(3)、供方应确保产品在运输过程中不破损，若在运输过程中有破损由供方负责。

(4)、供方在交付产品后必须对需方技术人员提供安装资料，包括使需方人员能够熟练安装和日常维护产品；并及时对需方技术人员在安装和日常使用过程中出现的问题提供技术支持。

(5)、供方应在防鸟盒合适的位置打孔，以便固定及排水，产品必须有不易退色的明确标识注明：线路名称、杆塔号、杆塔型号、相别规格以便识别。

防鸟档板产品说明书一、产品名称：防鸟档部二、产品用途由于全国各地对保护湿地政策的落实，野生鸟类得到保护，数量大增，鸟害引起的输电线路跳闸、污闪事故频繁发生。

为此西北各供电企业针对输电线路进量的调研工作的基础上，结合本地区的地理、气候、生态、鸟害特点，联合本公司开发了适合西北地区的防鸟挡板。

该防鸟挡板按照国家有关部门的规范、规程制作、安装，经过近几年的实际应用，达到了控制鸟害的目的。

性能特点：1、安装方便；2、防鸟效果明显；3、方便维护；4、防污闪效果强；5、不用在角钢上重新打孔三、产品组成：1）环氧树脂板1块。

2）支架及其配件4副。

3）环氧垫片4块。

4）长螺栓4套。

环氧树脂挡板尺寸根据不同塔型而定四、产品性能：1）防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作保证整体强度高其优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于5mm，误差±0.01mm。

2）直观检测为：高强度3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层，不膨胀，不龟裂。

3）其检测结果完全符合国家标准GB/T1303.1-19984）防鸟挡板外形尺寸按照横担宽度结构制作，防鸟挡板的宽度不得小于横担宽度（大于横担宽度（15-20cm））。

5）防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角，保证下雨时起到导流作用。

6）防鸟挡板安装在横担下平面下方，与横担挂接牢固，固定支架末端配有防松措施。

7）防鸟挡板每块配备4套固定支架（螺栓带孔及开口销子）。

8）固定支架连接螺丝末端打孔装开口销，防止螺母脱落。

9）M16×230\M16×190螺栓顶部加装氟硅橡胶绝缘帽，增强其介电强度。

10）安装防鸟挡板时严禁在杆塔横担上重新打孔。

五、安装方法1、中相的安装方法1）首先我们用有机硅密封胶在绝缘帽的内侧，均匀的涂抹一层，(图一)在把16*190或16*230（16*190靠近绝缘子）的单头螺栓挤压进绝缘帽，（图二），形成一体；（图三）2）拿环氧树脂垫片穿到单头螺栓上，在从挡板的底部穿过，上面再加环氧树脂垫片，加入平垫、弹垫、用螺母固定好；(图四)3）在拿φ16的螺母拧到单头螺栓距顶端3分之1的位置、加弹垫、平垫、环氧树脂垫片；（图五）a)将单头螺栓M16*190(M16*230)从固定支架短的一边穿过，上面在加环氧树脂垫片、平垫、弹垫、用螺母固定，再加入防松螺母、用m4的开口销插到单头螺栓上；（图六）b)用同样的方法把挡板的四个挂接点安装完成后就可以上塔安装调解；（M16*190单头螺栓从在距绝缘子较近的两个安装孔穿过，M16*230单头螺栓从距绝缘子较远的安装孔穿出）c)在塔上安装时要把挡板和绝缘子紧贴，把支架架到塔材的角钢上，用支架内片、16*50的螺栓、平垫、弹垫、用螺母固定，在把开口销安装上；d)用同样的方法把支架安装完成后，就可以调节防鸟挡板的坡度，调节完成后把每个支架上的螺母在确定一下看是否拧紧。

防鸟挡板技术规范目录表1货物需求及供货范围一览表3一、项目概况4二、适用范围4三、使用条件4四、技术参数和性能要求41、使用范围：错误!未定义书签。

2、设计与安装要求43、材料要求错误!未定义书签。

4、安装附件要求5五、其他要求7六、包装与运输 7表1 货物需求及供货范围一览表表2专用工具和备品供货表（投标人填写）注专用工具和备品计入投标总价。

一、项目概况1、项目名称：220千伏线路防鸟挡板购置2、项目单位：XX电力有限责任公司二、适用范围本规范书适用于220千伏线路防鸟挡板的设计、制造、试验、包装和供货等技术要求。

三、使用条件防鸟挡板使用环境条件如表3。

表3使用环境条件四、技术参数和性能要求如表4表4技术参数及性能1、使用范围在上述条件范围之内的330/220/110/35kV线路均可安全使用。

2、设计与安装要求产品规格尺寸必须严格按照甲方提供的杆塔图纸及杆塔明细设计制作。

2.1防鸟挡板外形尺寸按照横担宽度结构设计制作，防鸟挡板的宽度不得小于横担宽度。

2.2防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角。

2.3防鸟挡板安装在横担下平面下方，与横担挂接牢固，固定支架末端应配有防松措施。

2.4防鸟挡板每块配备4套固定支架。

2.5固定支架连接螺丝末端打孔装开口销，防止螺母脱落。

2.6 M12×230\M12×210螺栓顶部加装氟硅橡胶绝缘帽，增强其介电强度。

2.7每块防鸟挡板和球头挂环的连接处粘贴绝缘保护层，防止水流及冰凌的形成。

2.8安装防鸟挡板时严禁在杆塔横担上重新打孔。

3、材料要求1）防鸟挡板的材质选用高强度绝缘材料制作，具备优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于4mm，误差±0.01mm。

2)直观检测为：颜色必须均匀、无起皮、断层、表面无刮伤、脱层、膨胀及龟裂。

3)其检测结果应完全符合国家标准GB/T1303.1-19984、安装附件要求每块防鸟挡板与塔体连接用4套固定支架，每套固定支架配有：1、单头螺栓M12×230\M12×210 各 1套，2、M12平弹母 8套；3、M12防松螺母 4个，3、M12环氧树脂垫片 4个；4、M4开孔销 4个；五、验收标准1、防鸟挡板的宽度不得小于横担宽度。

防鸟挡板的原理嗨，朋友们！今天咱们来唠唠防鸟挡板这个挺有意思的东西。

您可能在一些地方看到过那些像小盾牌一样的防鸟挡板，心里想这玩意儿到底是咋起作用的呢？别急，听我慢慢给您说。

我有个朋友叫小李，他在果园工作。

以前啊，那些鸟儿可把他愁坏了。

果园里的果子还没成熟呢，就被鸟儿啄得乱七八糟。

小李试过好多办法，什么扎稻草人啊，挂风铃啊，可那些鸟儿聪明着呢，过不了多久就识破了这些小把戏。

后来啊，果园里装上了防鸟挡板。

这防鸟挡板呢，就像一个无声的卫士，默默地守护着果园。

它的原理啊，其实有不少门道。

首先呢，这防鸟挡板它有个很特别的形状。

您想啊，鸟儿在空中飞的时候，它们习惯了那种开阔的空间。

防鸟挡板往往有着弯曲或者有棱有角的形状，这对于鸟儿来说就像是突然出现的一道奇怪的屏障。

就好比我们人走路，本来走的是平坦大道，突然前面出现了一堆七扭八歪的障碍物，我们也得小心翼翼或者干脆换条路走，鸟儿也一样啊。

它们看到这种奇奇怪怪的形状，就会觉得不自在，不太敢轻易靠近。

再说说这防鸟挡板的颜色。

我跟您讲，这颜色可大有讲究。

有些防鸟挡板是那种闪亮亮的银色或者反光很强的颜色。

这就像给鸟儿设了一个视觉陷阱。

您知道镜子吧，当阳光照在镜子上，反射出的光特别刺眼。

这防鸟挡板的反光颜色就类似这种效果。

鸟儿在空中飞的时候，突然看到这么刺眼的光，就跟我们人突然被强光晃了眼一样难受。

哎呀，那感觉肯定不好受！它们会想，这是啥地方啊，这么危险的感觉，还是离远点好。

还有啊，这防鸟挡板的安装位置也很关键。

就像我那朋友小李的果园，他们把防鸟挡板安装在果树最容易被鸟儿攻击的地方。

比如说那些果实最密集、最甜美的枝头附近。

这就像是在敌人最有可能进攻的地方筑起了一道坚固的城墙。

鸟儿本来是冲着那些美味的果子去的，可是一到那儿，就被防鸟挡板挡住了去路。

它们在空中盘旋，想找个突破口，可是这防鸟挡板把路封得死死的。

这时候鸟儿心里估计在想，这可咋整呢？吃不到果子喽。

我还认识一个搞电力工作的老张。

驱鸟板安装方案1. 引言驱鸟板是一种常用的鸟类防护装置，可有效防止鸟类在建筑物上栖息和筑巢。

本文将介绍驱鸟板的安装方案，包括工具准备、步骤和注意事项。

2. 工具准备在进行驱鸟板安装之前，需要准备以下工具：•钻孔机•扳手•螺丝刀•测量工具•打孔模板•驱鸟板•螺丝和螺母3. 安装步骤以下是驱鸟板安装的步骤：步骤1：测量和准备在正式安装驱鸟板之前，首先需要测量建筑物上需要覆盖的区域，并根据测量结果确定所需的驱鸟板数量和尺寸。

在测量时，应确保准确地测量每个区域的长度和宽度，并考虑到驱鸟板之间的重叠。

步骤2：打孔和安装根据测量结果，使用打孔模板将孔位标记在建筑物上。

然后使用钻孔机在标记的位置上打孔，确保孔位和孔径大小与驱鸟板的螺丝和螺母匹配。

将驱鸟板放置在打孔位置上，并使用螺丝和螺母固定。

根据需要，可以在驱鸟板的边缘处添加适当数量的固定装置，以增加稳定性和防止风雨侵蚀。

步骤3：检查和调整完成安装后，检查驱鸟板的紧固程度和稳定性。

确保驱鸟板安装牢固，并没有松动的部分。

如果发现有松动或不稳定的地方，使用扳手和螺丝刀进行调整，确保每个驱鸟板都牢固地安装在建筑物上。

4. 注意事项在进行驱鸟板安装时，需要注意以下事项：•在安装之前，确保已经了解了建筑物上鸟类栖息和筑巢的具体情况，以便确定安装的位置和数量。

•在进行打孔操作时，使用合适的保护措施，避免伤害自己和他人。

•在购买驱鸟板时，选择高质量的材料和合适的尺寸，以确保其稳定性和耐久性。

•定期检查驱鸟板的安装情况，并根据需要进行维护和修复，以确保其长期有效。

5. 结论在本文中，我们介绍了驱鸟板的安装方案。

通过正确地执行所述步骤和遵守注意事项，可以有效地防止鸟类在建筑物上的栖息和筑巢。

驱鸟板不仅保护建筑物的外观和结构，还可以减少鸟类带来的麻烦和卫生问题。

希望本文对驱鸟板的安装提供了有益的指导和帮助。
