电力输电线路防鸟板的研制随着人类对于能源的需求不断增加，电力输送系统已经成为城市和乡村生活中不可或缺的一部分。
电力输电线路在运行过程中，经常会遭受鸟类损害，导致线路跳闸，甚至引发火灾。
为了解决这一问题，科研人员们开展了相关研究，并成功研制出了电力输电线路防鸟板，有效降低了鸟类对电力输送系统的影响。
一、问题阐述电力输电线路是电能的主要传输通道，而鸟类在寻找食物或栖息地的过程中往往会选择树木、电线杆等架空物体，这就意味着电力输电线路成了鸟类活动的理想场所。
鸟类在电力输电线路上活动时，可能会触碰导线、隔离子，或者在线路上筑巢，这些行为都会对电力输送系统带来潜在的风险，可能导致线路短路、跳闸，甚至引发火灾。
寻找一种对抗鸟类的方法成了亟待解决的问题。
二、研制背景基于以上问题，科研人员积极投入，开展了电力输电线路防鸟板的研制工作。
通过对鸟类行为和习性进行深入研究，并结合材料科学、电力工程等相关专业知识，他们成功研发出了电力输电线路防鸟板。
三、防鸟板的研制过程1. 鸟类行为与习性的研究科研人员对鸟类的行为与习性进行了深入研究。
他们发现，鸟类通常会选择较高的位置筑巢，以确保自己和幼鸟的安全。
鸟类在飞行中也倾向于选择一些高架物体作为落脚点，这些行为使得电力输电线路成为了鸟类活动的重要区域。
2. 材料选择和工艺设计基于对鸟类行为的深入研究，科研人员选择了适合的材料进行研发。
防鸟板需要具备一定的硬度和耐腐蚀性，以保证在恶劣的气候条件下仍然能够有效发挥作用。
防鸟板的表面设计需要经过精心的考量，以防止鸟类在上面筑巢或停留。
3. 测试和改进在对防鸟板的材料和设计进行选择之后，科研人员进行了大量的实验测试，并不断改进防鸟板的设计。
他们通过模拟鸟类的行为，在实验室中对防鸟板进行了多次静态和动态测试，以验证防鸟板的耐用性和效果。
他们还特地前往电力输送线路周边进行实地观察，以了解防鸟板的实际应用效果，并根据观察结果进行进一步的改进。
输电线路新型驱鸟器的设计摘要：驱鸟器是在目前市面上所推广的风力驱鸟器的基础上进行升级改造，解决无法在无风和无光的情况下驱鸟的问题，提高驱鸟器的性能，并且可为研发带有储能系统的农村自用离网型风光互补发电、家用储电装置以及直流电机驱动等方面提供一定的思路以及实践依据。
关键词：输电线路；新型驱鸟器；设计1现状鸟类在繁殖季节喜欢在铁塔上筑巢，其筑巢材料有树枝、枯藤、废棉线，甚至还有铁丝。
这些材料下落可能短接几片瓷瓶，从而引起线路跳闸。
各种大鸟觅食后喜欢落在铁塔中线横担上。
歇息时大量排放粪便，会污染瓷瓶，降低瓷瓶串外绝缘强度，而引起线路跳闸。
线路上鸟害故障点全部在带拉线或钢性铁塔上，绝大部份在直线铁塔中线瓷瓶串和耐张中线跳线悬垂绝缘子串上。
变电站主要是鸟类经常钻进变压器或交流滤波器的空隙中导致瞬间故障。
2装置概述装置由一个主机和多个电击极组成，通过高压输出线进行连接。
主机由太阳能板、锂电池、主控板、控制开关、高压发生器、高压输出线等组成，并集成固封呈一个盒子状的整体；电击极由正负电击丝、固定支架、专用接线头组成，专用接线头与主机高压输出线相连，并能串接多个不同类型的电击极。
3驱鸟器系统总体设计方案该驱鸟器设计的功能是：白天在充足的光照和足够的风力条件下，通过风力机旋转带动风杯光照反射，产生旋转的强光，起到驱鸟功效，同时借助风力发电和光伏发电对蓄电池储能；在夜间、无风或光照不理想的条件下，依靠蓄电池提供LED光源和驱动电机工作，带动风轮旋转，LED光源通过旋转的风轮风杯反射，产生旋转的强光，起到驱鸟的功效。
装置系统总体框图如图1所示。
装置所选用的旋转机构是将垂直轴风杯式风轮通过传动机构连接直流电机，风杯式叶片的内表面安装反射凹面镜，同时安装LED灯；直流电机是具有双回路的电机，既能工作于发电运行状态，在风力足够大的时候实现风力发电储能，也能工作于电动运行状态，在风力较小时实现由电机带动风轮旋转，这样可以简化机械传动机构的设计，节省了空间；控制电路模块选择用光敏电阻采集光照强度，以此来控制白天与夜间电机工作状态的切换。

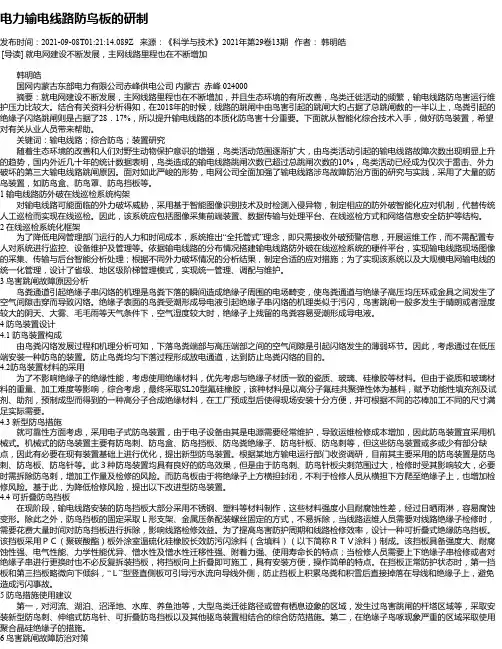

电力输电线路防鸟板的研制发布时间：2021-09-08T01:21:14.089Z 来源：《科学与技术》2021年第29卷13期作者：韩明皓[导读] 就电网建设不断发展，主网线路里程也在不断增加韩明皓国网内蒙古东部电力有限公司赤峰供电公司内蒙古赤峰 024000摘要：就电网建设不断发展，主网线路里程也在不断增加，并且生态环境的有所改善，鸟类迁徙活动的频繁，输电线路防鸟害运行维护压力比较大。
结合有关资料分析得知，在2018年的时候，线路的跳闸中由鸟害引起的跳闸大约占据了总跳闸数的一半以上，鸟粪引起的绝缘子闪络跳闸则是占据了28．17%，所以提升输电线路的本质化防鸟害十分重要。
下面就从智能化综合技术入手，做好防鸟装置，希望对有关从业人员带来帮助。
关键词：输电线路；综合防鸟；装置研究随着生态环境的改善和人们对野生动物保护意识的增强，鸟类活动范围逐渐扩大，由鸟类活动引起的输电线路故障次数出现明显上升的趋势，国内外近几十年的统计数据表明，鸟类造成的输电线路跳闸次数已超过总跳闸次数的10%，鸟类活动已经成为仅次于雷击、外力破坏的第三大输电线路跳闸原因。
面对如此严峻的形势，电网公司全面加强了输电线路涉鸟故障防治方面的研究与实践，采用了大量的防鸟装置，如防鸟盒、防鸟罩、防鸟挡板等。
1 输电线路防外破在线巡检系统构架对输电线路可能面临的外力破坏威胁，采用基于智能图像识别技术及时检测入侵异物，制定相应的防外破智能化应对机制，代替传统人工巡检而实现在线巡检。
因此，该系统应包括图像采集前端装置、数据传输与处理平台、在线巡检方式和网络信息安全防护等结构。
2 在线巡检系统化框架为了降低电网管理部门运行的人力和时间成本，系统推出“全托管式”理念，即只需接收外破预警信息，开展运维工作，而不需配置专人对系统进行监控、设备维护及管理等。
依据输电线路的分布情况搭建输电线路防外破在线巡检系统的硬件平台，实现输电线路现场图像的采集、传输与后台智能分析处理；根据不同外力破坏情况的分析结果，制定合适的应对措施；为了实现该系统以及大规模电网输电线的统一化管理，设计了省级、地区级阶梯管理模式，实现统一管理、调配与维护。
输电线路智能综合防鸟装置研究随着电力行业的快速发展，输电线路的建设和维护成为电力行业的重要课题。
输电线路所面临的一大难题就是鸟类对电力设施的侵扰。
鸟类在电力设施上筑巢、啄击导线、甚至发生触电事故，造成了不小的安全隐患和电网故障。
为了解决这一问题，研究人员提出了智能综合防鸟装置，致力于提供一种安全、高效的解决方案。
一、问题分析鸟类对输电线路的侵扰主要表现在以下几个方面：1. 筑巢：鸟类在输电线路的塔顶、电缆架等地方筑巢，导致电缆受损、电力设施受损，甚至引发火灾等严重后果。
2. 啄击：一些鸟类喜欢啄击电力设施，导致电力设备遭到损坏，甚至造成短路、触电事故。
3. 排泄物：鸟类在电力设施上排泄，导致绝缘子污染，引起漏电、跳闸等故障。
以上问题的存在，给输电线路的安全运行和电力设备的长期可靠运行带来了较大的威胁，急需研究一种高效、可靠的防鸟装置，保障输电线路的安全运行。
二、研究方法为了解决输电线路受鸟类侵扰的问题，研究人员提出了智能综合防鸟装置的研究方案。
该方案主要包括以下几个步骤：1. 数据采集：通过安装传感器和监控设备，对输电线路上鸟类的活动进行实时监测和数据采集，包括鸟类的种类、数量、活动轨迹等信息。
2. 数据分析：通过对采集到的数据进行分析，了解鸟类的活动规律和习性，找出鸟类侵扰的规律和特点，为后续的防鸟装置设计提供依据。
3. 设备研发：基于数据分析结果，研发智能综合防鸟装置，包括声光报警装置、红外感应装置、喷水装置等多种手段，通过设备之间的协同作用，实现对鸟类的有效驱离和防范。
4. 原型验证：在实际的输电线路上进行智能综合防鸟装置的原型验证，对其稳定性、可靠性和实际效果进行验证，为后续的推广应用做好准备。
5. 推广应用：在验证通过后，将智能综合防鸟装置推广应用到更多的输电线路上，帮助电力企业解决鸟类侵扰问题，提高输电线路的安全稳定运行水平。
三、研究成果通过以上研究方法和步骤，研究人员取得了以下一些研究成果：1. 智能综合防鸟装置的设计方案：根据数据分析和需求，设计了一种集声光报警、红外感应、喷水等多种手段于一体的智能综合防鸟装置，具有较好的防鸟效果和较高的稳定性和可靠性。
电力输电线路防鸟板的研制电力输电线路是保障工业生产和日常生活用电的重要基础设施，然而在实际运行中，常常会遭遇一些意想不到的问题，比如鸟类对输电线路的侵扰。
鸟类在输电线路上筑巢、觅食甚至停留，可能导致线路短路、器件损坏甚至引发火灾。
为了解决这一问题，研制电力输电线路防鸟板成为一项迫切的任务。
一、问题的提出电力输电线路遭遇鸟类侵扰的问题并不是新鲜事，多年来一直困扰着输电运营单位。
鸟类在输电线路上筑巢、觅食甚至停留，经常会导致线路短路、器件损坏甚至引发火灾，给输电运营安全带来了巨大隐患。
二、目前的解决方法目前，针对电力输电线路遭鸟类侵扰的问题，一般采取的解决措施主要有两种。
一是利用响器等装置，通过发出刺耳的声音或者光线来驱赶鸟类，但这种方法效果有限，且容易受到外界环境的影响。
另一种方法是在输电线路上悬挂一些异物，比如塑料带、金属片等，以阻止鸟类停留或筑巢。
但这种方法对于大型鸟类效果不佳，且容易受到风吹雨打而脱落。
三、防鸟板的意义和必要性为了更有效地解决电力输电线路遭鸟类侵扰的问题，研发防鸟板是当下亟待解决的任务。
防鸟板具有以下意义和必要性：（1）提高安全性：鸟类对电力输电线路的侵扰可能导致线路短路、器件损坏甚至引发火灾，制造防鸟板可以有效减少这些安全隐患。
（2）节约维护成本：采取传统的驱鸟方法，不仅效果有限，而且需要经常更换、维护，增加了运营单位的维护成本。
而采用防鸟板可以长期使用，降低了维护成本。
（3）提升供电可靠性：电力输电线路一旦受到鸟类侵扰造成故障，可能导致供电中断，影响用户用电。
研发防鸟板可以提升供电可靠性，保障正常用电。
四、防鸟板的研制方案在研制防鸟板时，需要考虑以下几个方面的问题：（1）材料选择：防鸟板需要具有一定的耐候性和机械强度，在户外环境中能够长时间使用。
材料的选择要经过仔细考虑，可以考虑使用塑料、玻璃钢等材料。
（2）结构设计：防鸟板的结构设计需要考虑到与输电线路的固定连接方式，以及在不同形状、尺寸的输电线路上安装的适配性。
新型防鸟装置的研制说明由于目前输电线路主要采取的6种防鸟措施（加装防鸟刺、加装挡鸟板、加装驱鸟器、加装防鸟拉线、加装绝缘护套、人工鸣炮主动驱鸟），随着输电线路运行时间的增加，一方面鸟类适应性增强；另一方便防鸟措施单一且损坏程度极高，长此以往，造成防鸟效果的失效。
为了有效解决输电线路长期遭受鸟害跳闸的现状，根据现场运行环境及防鸟经验，研制一套基于太阳能旋转综合性防鸟装置，目的是根本性的解决鸟害跳闸率居高不下的现状。
（2）技术方案及创新成果一、技术要求1.电机带动驱鸟杆转动。
2.鸟类靠近时电机作间歇运转。
3.驱鸟杆能与鸟刺完全对接。
4.太阳能板为蓄电池充电，有控制器防止电池过充。
5.蓄电池有防漏液措施。
6.设备能防电磁干扰。
7.整体设备相对封闭（防止雨水或异物渗入）。
8.材料稳定性高，需要经受长期恶劣环境。
9.结构整体简单美观实用。
10.使用寿命尽量长久（5-10年以上）。
二、运用的理论、技术及方法1.倡导绿色能源的原则，运用太阳能光伏板作为防鸟装置的动力源，为不用功能的元器件提供源源不断的动力。
2.运用物理学的能量转换定律，将源源不断的太阳能通过光伏板传递至电机，驱动电机旋转转换为动能。
3.运用鸟类不同神经系统的反射条件原理，通过LED爆闪灯及超声波装置不断刺激鸟类神经系统，达到一定的驱赶鸟类的目的。
三、关键技术1.装置的研发中，因之前没有加装红外探头时风力反光镜可以随风自由转动，但是考虑到因太阳照射会使反光镜和驱鸟杆发热，就会干扰红外探头的检测，所以研发时又加入了驱鸟杆及电机转动时红外探头不作检测的功能，将风力反光镜固定在中心转轴上，通过感应设置不让其随风自由转动即可。
2.在鸟类靠近时，怎么实现智能控制，辨别现场情况，达到控制防鸟装置不同功能的启动，信号检测的准确度，将不同功能的智能控制利用写入程序导入主控制模块实现全天候智能防鸟的目的。
四、取得成果1.在主程序中写入延迟识别的程序，通过采用防干扰红外测温元器件，可有效排除驱鸟杆转动时的干扰作用；2.主程序写入时，设定阈值，控制装置的启停功能，通过串口模式实现信号的精准输出，达到不同功能的有效控制。

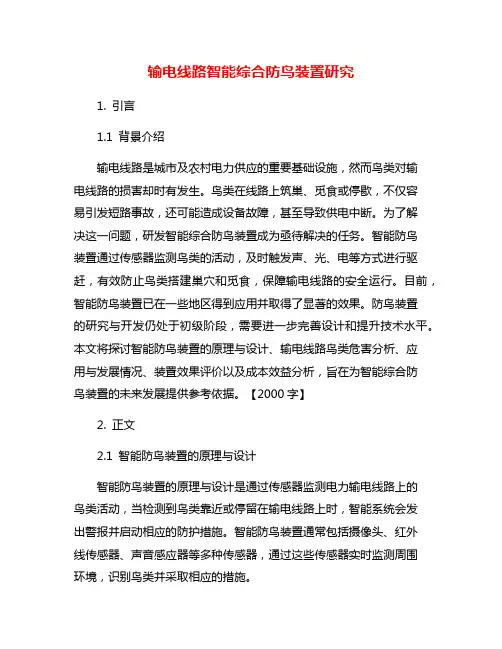

输电线路智能综合防鸟装置研究1. 引言1.1 背景介绍输电线路是城市及农村电力供应的重要基础设施，然而鸟类对输电线路的损害却时有发生。
鸟类在线路上筑巢、觅食或停歇，不仅容易引发短路事故，还可能造成设备故障，甚至导致供电中断。
为了解决这一问题，研发智能综合防鸟装置成为亟待解决的任务。
智能防鸟装置通过传感器监测鸟类的活动，及时触发声、光、电等方式进行驱赶，有效防止鸟类搭建巢穴和觅食，保障输电线路的安全运行。
目前，智能防鸟装置已在一些地区得到应用并取得了显著的效果。
防鸟装置的研究与开发仍处于初级阶段，需要进一步完善设计和提升技术水平。
本文将探讨智能防鸟装置的原理与设计、输电线路鸟类危害分析、应用与发展情况、装置效果评价以及成本效益分析，旨在为智能综合防鸟装置的未来发展提供参考依据。
【2000字】2. 正文2.1 智能防鸟装置的原理与设计智能防鸟装置的原理与设计是通过传感器监测电力输电线路上的鸟类活动，当检测到鸟类靠近或停留在输电线路上时，智能系统会发出警报并启动相应的防护措施。
智能防鸟装置通常包括摄像头、红外线传感器、声音感应器等多种传感器，通过这些传感器实时监测周围环境，识别鸟类并采取相应的措施。
在设计方面，智能防鸟装置需要考虑输电线路的特殊环境要求以及不同鸟类的习性。
首先需要确保装置具有高灵敏度和准确性，能够及时发现鸟类的活动并快速响应。
装置应具有可靠的防护功能，可以有效阻止鸟类靠近或停留在输电线路上，避免鸟类损坏设备或造成事故。
装置的外观和材质也需要考虑，应能够耐高温、耐腐蚀，以适应不同的气候和环境条件。
智能防鸟装置的设计还应考虑节能环保和智能化控制。
通过优化设计和智能控制，可以降低能耗和成本，提高系统的稳定性和可靠性。
还可以实现远程监控和管理，提高工作效率和便利性。
智能防鸟装置的原理与设计是一个综合性工程，需要综合考虑技术、环境、成本等多方面因素，才能达到最佳的防鸟效果和经济效益。
【内容结束】2.2 输电线路鸟类危害分析鸟类对输电线路的危害主要表现在以下几个方面：1. 鸟类触碰导线导致短路：在飞行过程中，鸟类往往会误触输电线路导线，导致导线之间短路，从而影响电力传输系统的正常运行。

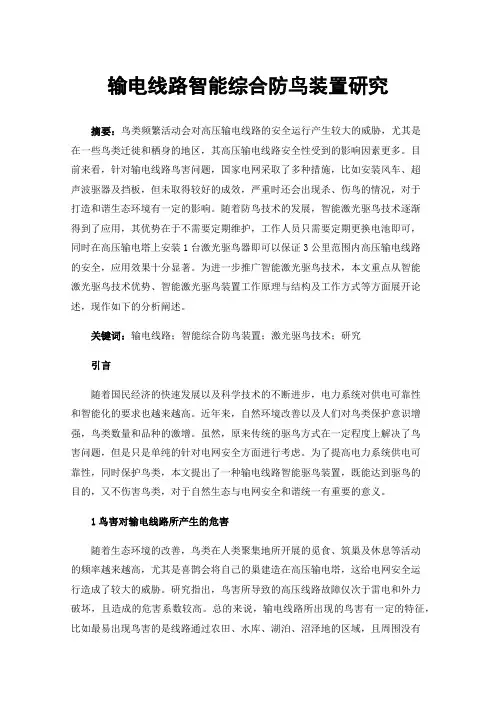

输电线路智能综合防鸟装置研究摘要：鸟类频繁活动会对高压输电线路的安全运行产生较大的威胁，尤其是在一些鸟类迁徙和栖身的地区，其高压输电线路安全性受到的影响因素更多。
目前来看，针对输电线路鸟害问题，国家电网采取了多种措施，比如安装风车、超声波驱器及挡板，但未取得较好的成效，严重时还会出现杀、伤鸟的情况，对于打造和谐生态环境有一定的影响。
随着防鸟技术的发展，智能激光驱鸟技术逐渐得到了应用，其优势在于不需要定期维护，工作人员只需要定期更换电池即可，同时在高压输电塔上安装1台激光驱鸟器即可以保证3公里范围内高压输电线路的安全，应用效果十分显著。
为进一步推广智能激光驱鸟技术，本文重点从智能激光驱鸟技术优势、智能激光驱鸟装置工作原理与结构及工作方式等方面展开论述，现作如下的分析阐述。
关键词：输电线路；智能综合防鸟装置；激光驱鸟技术；研究引言随着国民经济的快速发展以及科学技术的不断进步，电力系统对供电可靠性和智能化的要求也越来越高。
近年来，自然环境改善以及人们对鸟类保护意识增强，鸟类数量和品种的激增。
虽然，原来传统的驱鸟方式在一定程度上解决了鸟害问题，但是只是单纯的针对电网安全方面进行考虑。
为了提高电力系统供电可靠性，同时保护鸟类，本文提出了一种输电线路智能驱鸟装置，既能达到驱鸟的目的，又不伤害鸟类，对于自然生态与电网安全和谐统一有重要的意义。
1鸟害对输电线路所产生的危害随着生态环境的改善，鸟类在人类聚集地所开展的觅食、筑巢及休息等活动的频率越来越高，尤其是喜鹊会将自己的巢建造在高压输电塔，这给电网安全运行造成了较大的威胁。
研究指出，鸟害所导致的高压线路故障仅次于雷电和外力破坏，且造成的危害系数较高。
总的来说，输电线路所出现的鸟害有一定的特征，比如最易出现鸟害的是线路通过农田、水库、湖泊、沼泽地的区域，且周围没有高大树木和森林的区域也极易出现鸟害，而森林区域和无水无山地的区域发生鸟害的几率相对较低。
就鸟害故障点来说，通常都发生在铁塔上，绝大部分是直线杆塔绝缘子串和耐张中线跳线悬垂绝缘子串上，也有发生在中相V型绝缘子连接的空气间隙上的，但所占比例较低[1]。
