点的平面位置的测设方法

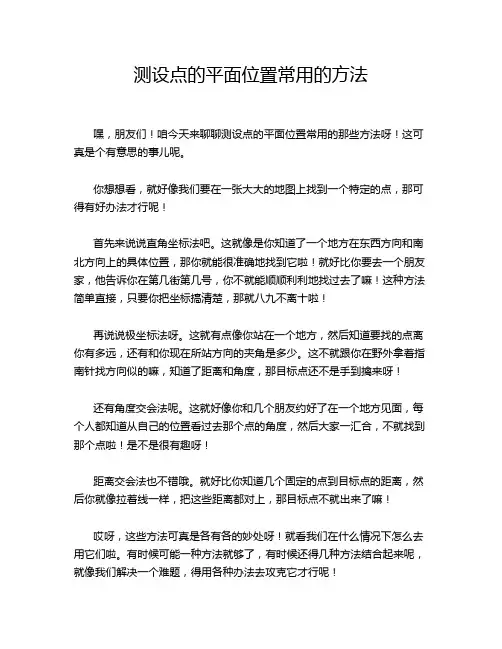

测设点的平面位置常用的方法
嘿，朋友们！咱今天来聊聊测设点的平面位置常用的那些方法呀！这可真是个有意思的事儿呢。

你想想看，就好像我们要在一张大大的地图上找到一个特定的点，那可得有好办法才行呢！
首先来说说直角坐标法吧。

这就像是你知道了一个地方在东西方向和南北方向上的具体位置，那你就能很准确地找到它啦！就好比你要去一个朋友家，他告诉你在第几街第几号，你不就能顺顺利利地找过去了嘛！这种方法简单直接，只要你把坐标搞清楚，那就八九不离十啦！
再说说极坐标法呀。

这就有点像你站在一个地方，然后知道要找的点离你有多远，还有和你现在所站方向的夹角是多少。

这不就跟你在野外拿着指南针找方向似的嘛，知道了距离和角度，那目标点还不是手到擒来呀！
还有角度交会法呢。

这就好像你和几个朋友约好了在一个地方见面，每个人都知道从自己的位置看过去那个点的角度，然后大家一汇合，不就找到那个点啦！是不是很有趣呀！
距离交会法也不错哦。

就好比你知道几个固定的点到目标点的距离，然后你就像拉着线一样，把这些距离都对上，那目标点不就出来了嘛！
哎呀，这些方法可真是各有各的妙处呀！就看我们在什么情况下怎么去用它们啦。

有时候可能一种方法就够了，有时候还得几种方法结合起来呢，就像我们解决一个难题，得用各种办法去攻克它才行呢！
你说要是没有这些方法，那我们在测设点的平面位置的时候该多头疼呀！就像在大海里没有指南针一样，那可真是要迷失方向啦！
所以呀，大家可得好好掌握这些方法，把它们用得滚瓜烂熟，这样不管遇到什么情况，都能轻松应对啦！这测设点的平面位置呀，可是我们搞工程、搞测量的重要手段呢，可不能小瞧了它哟！反正我是觉得这些方法真的太有用啦，你们觉得呢？
原创不易，请尊重原创，谢谢!。

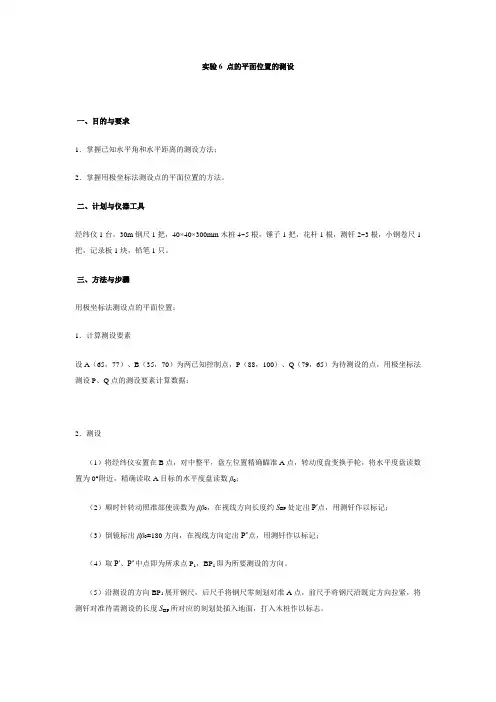

实验6 点的平面位置的测设一、目的与要求1．掌握已知水平角和水平距离的测设方法；2．掌握用极坐标法测设点的平面位置的方法。

二、计划与仪器工具经纬仪1台，30m钢尺1把，40×40×300mm木桩4~5根，锤子1把，花杆1根，测钎2~3根，小钢卷尺1把，记录板1块，铅笔1只。

三、方法与步骤用极坐标法测设点的平面位置：1．计算测设要素设A（65，77）、B（35，70）为两已知控制点，P（88，100）、Q（79，65）为待测设的点，用极坐标法测设P、Q点的测设要素计算数据：2．测设（1）将经纬仪安置在B点，对中整平，盘左位置精确瞄准A点，转动度盘变换手轮，将水平度盘读数置为0°附近，精确读取A目标的水平度盘读数β0；（2）顺时针转动照准部使读数为ββ0，在视线方向长度约S BP处定出P′点，用测钎作以标记；（3）倒镜标出ββ0±180方向，在视线方向定出P″点，用测钎作以标记；（4）取P′、P″中点即为所求点P1，BP1即为所要测设的方向。

（5）沿测设的方向BP1展开钢尺，后尺手将钢尺零刻划对准A点，前尺手将钢尺沿既定方向拉紧，将测钎对准待需测设的长度S BP所对应的刻划处插入地面，打入木桩作以标志。

（6）精确丈量测站与木桩顶面之间距离，在距离为S BP处的木桩顶面作十字标记，此即为所测设的P 点。

（7）同法测设出Q点。

（8）检核：用钢尺丈量出地面上P、Q两点间的距离，与S PQ比较，相对精度在1/3000以上，则合格。

否则应重新测设。

四、注意事项1．本实训所介绍的方法为一般精度的测设方法，更精确的测设方法请读者参考有关参考资料；2．测设前应先行在室内计算好测设要素以提高外业工作效率；3．测设点位的方法有多种，可根据实际选用其它方法完成测设工作。

五、报告书1．上交测设要素的计算书及检核结果。

2．测设点的平面位置有哪些方法各有什么优缺点适用于什么情况。

建筑物细部点平面位置测设方法
建筑物细部点平面位置测设方法可以采用以下步骤：1. 制定测绘计划：确定测设目标和测量的具体要求，包括测量范围、精度要求等。

2. 确定测量控制点：选择适当位置设置控制点，通常选择建筑物的角点或者突出的特征点作为控制点。

3. 进行控制点测量：利用全站仪、GPS等测量仪器对控制点进行测量，获取其平面坐标。

4. 采用合适的测量方法：根据具体需求选择合适的测量方法，例如直接测量、交会测量、辅助测量等方法。

5. 进行细部点测量：根据测量需求，在控制点附近选择合适的测点进行测量，通常使用全站仪对测点进行定位和测距。

6. 数据处理和分析：将测得的数据进行处理和分析，包括坐标计算、误差分析等。

7. 编制测绘图件：根据测量结果绘制相应的测绘图件，如平面图、剖面图等。

8. 进行质量检查：对测绘图件和测量数据进行质量检查，确保测量结果的准确性和可靠性。

以上是一般的建筑物细部点平面位置测设方法，具体的测设方法还需要根据实际情况进行调整和完善。

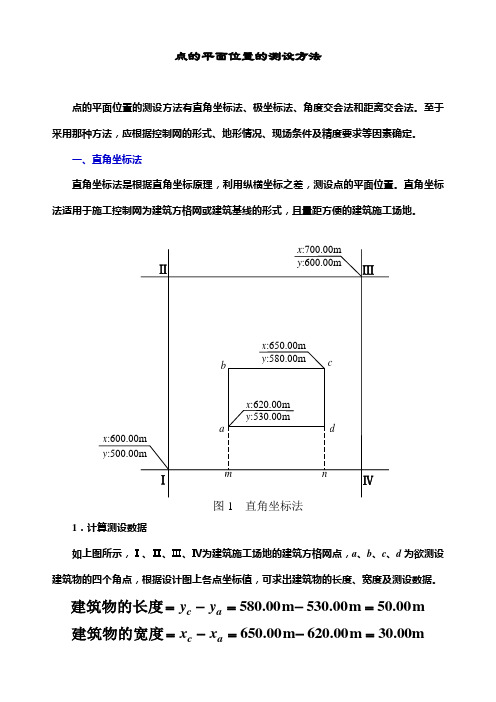

点的平面位置的测设方法点的平面位置的测设方法有直角坐标法、极坐标法、角度交会法和距离交会法。

至于采用那种方法，应根据控制网的形式、地形情况、现场条件及精度要求等因素确定。

一、直角坐标法直角坐标法是根据直角坐标原理，利用纵横坐标之差，测设点的平面位置。

直角坐标法适用于施工控制网为建筑方格网或建筑基线的形式，且量距方便的建筑施工场地。

1．计算测设数据如上图所示，Ⅰ、Ⅱ、Ⅲ、Ⅳ为建筑施工场地的建筑方格网点，a 、b 、c 、d 为欲测设建筑物的四个角点，根据设计图上各点坐标值，可求出建筑物的长度、宽度及测设数据。

m 00.50m 00.530m 00.580=-=-=a c y y 建筑物的长度 m 00.30m 00.620m 00.650=-=-=a c x x 建筑物的宽度测设a 点的测设数据（Ⅰ点与a 点的纵横坐标之差）：m 00.20m 00.600m 00.620=-=-=∆I x x x ax :700.00m x :650.00m x :620.00m x :600.00m y :600.00my :580.00m y :530.00my :500.00ma bcd mnⅠ ⅡⅢⅣ图1 直角坐标法m 00.30m 00.500m 00.530=-=-=∆I y y y a2．点位测设方法（1）在Ⅰ点安置经纬仪，瞄准Ⅳ点，沿视线方向测设距离30.00m ，定出m 点，继续向前测设50.00m ，定出n 点。

（2）在m 点安置经纬仪，瞄准Ⅳ点，按逆时针方向测设90˚角，由m 点沿视线方向测设距离20.00m ，定出a 点，作出标志，再向前测设30.00m ，定出b 点，作出标志。

（3）在n 点安置经纬仪，瞄准Ⅰ点，按顺时针方向测设90˚角，由n 点沿视线方向测设距离20.00m ，定出d 点，作出标志，再向前测设30.00m ，定出c 点，作出标志。

（4）检查建筑物四角是否等于90˚，各边长是否等于设计长度，其误差均应在限差以内。

平面点位的测设方法
平面点位的测设方法有多种，下面列举几种常用的方法：
1. 直接测量法：通过直接使用测量仪器（如全站仪、经纬仪、平板测距仪等）对目标点位进行测量，获取其坐标数值。

2. 铺设基准线法：先铺设一条已知长度的基准线，然后使用测量仪器对基准线的两个端点进行测量，再通过后续的观测量测出目标点的坐标。

3. 三边测量法：通过测量目标点与两个已知点之间的距离，并结合已知的两个点的坐标，利用三角形的几何关系计算出目标点的坐标。

4. 等高线插值法：通过在已知等高线的交点上测量目标点与交点之间的距离，并结合已知点的等高线高程，利用等距线之间的关系计算出目标点的高程。

5. 视觉测量法：借助光学仪器（如经纬仪、光电测距仪等）对目标点进行观测，通过测量仪器所测得的角度或长度数据计算出目标点的坐标。

需要根据具体的测量要求和场地条件选择合适的测设方法，并结合测量仪器的使用说明进行操作。

建筑工程测量课后习题答案第一章一、名词解释1. 测定测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图，供经济建设、国防建设、规化设计及科学研究使用。

2. 测设测设是指用一定的测量仪器、工具和方法，将设计图样上规化设计好的建（筑）物位置，在实地标定出来，作为施工的依据。

3. 人们设想以一个静止不动的海水面延伸穿越陆地，形成一个闭合的曲面包围了整个地球，这个闭合曲面称为水准面。

4. 与水准面相切的平面，称为水平面。

5. 其中与平均海水面相吻合的水准面称为大地水准面，它是测量工作的基准面。

6. 重力的方向线称为铅垂线，它是测量工作的基准线。

7. 地面点到大地水准面的铅垂距离，称为该点的绝对高程，简称高程。

8. 地面点到假定水准面的铅垂距离，称为该点的相对高程或假定高程。

9. 地面两点间的高程之差，称为高差，用表示，高差有方向和正负。

二、选择题2. A3. D4. A5. D 6 .D三、简答题1. 测量学是研究地球的形状和大小以及确定地面点位的科学，它的内容包括测定和测设两部分。

2. （1）测定测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图，供经济建设、国防建设、规化设计及科学研究使用。

（2）测设测设是指用一定的测量仪器、工具和方法，将设计图样上规化设计好的建（筑）物位置，在实地标定出来，作为施工的依据。

测定与测设相比，两者所用的仪器、方法、原理相同，过程相反。

3. 建筑工程测量是是研究建筑工程在勘测设计、施工和运营管理阶段所进行的各种测量工作的理论、技术和方法的学科。

它的主要任务是：（1）测绘大比例尺地形图（2）建筑物的施工测量（3）建筑物的变形观测4. 重力的方向线称为铅垂线，它是测量工作的基准线。

与平均海水面相吻合的水准面称为大地水准面，它是测量工作的基准面。

5. 测量工作需要在统一的基准下才能进行，大地水准面与铅垂线具有唯一性又不失一般性，实践证明它能够提供测量活动稳定的统一基准。

二测设的基本工作及方法施工测量的基本任务是正确地将各种建筑物的位胃(平面及高程)在实地标定出来，而距离、角度和高程是构成位置的基本要素因此，在施工测量中，经常需要进行距离、角度和高程测设工作，距离、角度和高程是测设的基本工作，1. 测设已知水平距离在地面上测设已知水平距离是从地面一个已知点开始，沿已知方向，量出给定的实地水平距离，定出这段距离的另一端点：根据测量仪器工具不同，主要有以下两种方法。

1．钢尺测设法(1)一般测设方法：当测设精度要求不高时，可从起始点开始，沿给定的方向和长度，用钢尺量距，定出水平距离的终点。

为了校核，可将钢尺移动l0cm-20 cm．，再测设一次。

若两次测设之差在允许范围内，取它们的平均位置作为终点最后位置：(2)精确测设方法、在实地测设巳知距离与在地面上丈量两点间距离的过程正好相反。

测设精度要求较高时，应先根据给定的水平距离D，结合尺长改正数、温度变化和地面高低改正计算出地面上应测没的距离L其计算公式为：L=D-(∆L d+∆L t+∆L) (1－1)式中：∆L d—尺长改正数∆L t—温度改正数∆L——高差改正数然后根据计算结果，使用检定过的钢尺，用经纬仪定线．沿已知方向用钢尺进行测设。

现举例说明测设过程：如图10－1所示，从A点沿AC方向在倾斜地面上测设B点，使水平距离D=60m，所用钢尺的尺长方程式为：L=30 m十0.003 m+12.5X10－6 ℃－1X 30X(t－20℃)m测设之前，通过概量定出终点，用水准仪测得两点之间的高差为h＝+1．200mo测设时温度为t＝4℃，测设时拉力与检定钢尺时拉力相同，均为100N。

先求应测设距离L的长度。

根据已知条件，按第4章的公式求出三项改正数：、计算如下：∆L d＝D l∆／l0=60 m×0 003 m／30m=十0。

006m∆L t＝Da(t－t0)＝60m×12.5×10-6℃×(4-20) ℃＝－0.012m∆L h＝－h2/(2D)＝－（1.2）2/(2×60m)＝－0。

点平面测设的方法
平面测量的方法包括直接测量和间接测量。

1. 直接测量：
- 杆量法：使用测量杆或测量尺直接测量需要的长度或距离。

- 角量法：使用角度量具如经纬仪或经纬仪等直接测量角度。

- 钢带量法：使用钢带或钢尺直接测量较长距离。

- 钢带测斜法：使用钢带或钢尺测量水平距离和垂直高差，然后计算倾斜角度。

- 剖面仪法：使用剖面仪从平面图上测量长度和高差。

2. 间接测量：
- 三角测量法：根据三角形的几何关系，通过测量两条边和夹角来计算未知长度或角度。

- 相似三角形法：利用相似三角形的比例关系，通过已知长度和长度的比例来计算一些未知长度。

- 特殊测距法：如剖面测距、曲线测距等，根据特定的条件和几何关系测量长度。

- 方位角法：利用方位角的概念和方位角的变化关系在平面上进行测量。

每种测量方法在不同情况下适用，根据具体的测量要求选择合适的方法。

同时，不同方法的精度和适用性也有所差异，需要根据实际需要进行选择。

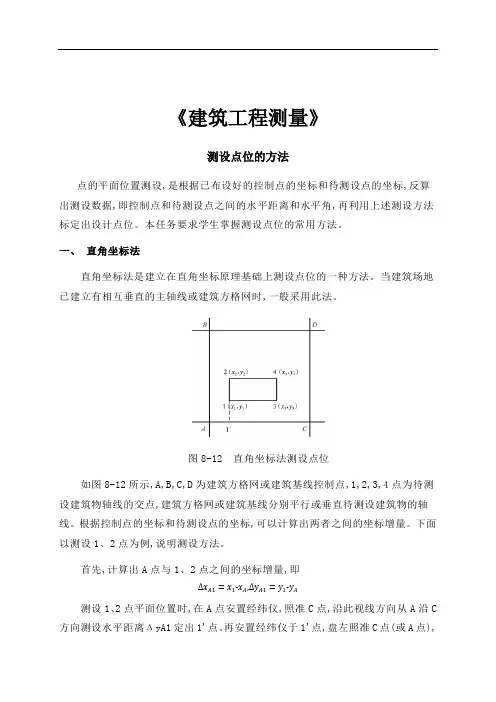

《建筑工程测量》测设点位的方法点的平面位置测设,是根据已布设好的控制点的坐标和待测设点的坐标,反算出测设数据,即控制点和待测设点之间的水平距离和水平角,再利用上述测设方法标定出设计点位。

本任务要求学生掌握测设点位的常用方法。

一、直角坐标法直角坐标法是建立在直角坐标原理基础上测设点位的一种方法。

当建筑场地已建立有相互垂直的主轴线或建筑方格网时,一般采用此法。

图8-12 直角坐标法测设点位如图8-12所示,A,B,C,D为建筑方格网或建筑基线控制点,1,2,3,4点为待测设建筑物轴线的交点,建筑方格网或建筑基线分别平行或垂直待测设建筑物的轴线。

根据控制点的坐标和待测设点的坐标,可以计算出两者之间的坐标增量。

下面以测设1、2点为例,说明测设方法。

首先,计算出A点与1、2点之间的坐标增量,即Δx A1=x1-x A,Δy A1=y1-y A测设1、2点平面位置时,在A点安置经纬仪,照准C点,沿此视线方向从A沿C 方向测设水平距离ΔyA1定出1'点。

再安置经纬仪于1'点,盘左照准C点(或A点),转90°给出视线方向,沿此方向分别测设出水平距离Δx A1和Δx12,定1、2两点。

同样的方法以盘右位置定出,再定出1、2两点,取1、2两点盘左和盘右的中点,即为所求点位置。

采用同样的方法,可以测设3、4点的位置。

检查时,可以在已测设的点上架设经纬仪,检测各个角度是否符合设计要求,并丈量各条边长。

如果待测设点位的精度要求较高,可以利用精确方法测设水平距离和水平角。

二、极坐标法极坐标法是根据控制点、水平角和水平距离测设点平面位置的方法。

在控制点与测设点间便于使用钢尺量距的情况下,采用此法较为适宜;而利用测距仪或全站仪测设水平距离,则没有此项限制,且工作效率和精度都较高。

图8-13 极坐标法测设点位如图8-13所示, A(x A,y A)、B(x A,y A)为已知控制点, 1(x1,y1)、2(x2,y2)点为待测设点。

测设点位的四种方法一、背景随着现代科学技术的发展，各种新型测量仪器如雨后春笋般涌现，有效地促进着测量技术的发展。

在工程测量中，点位测量是非常重要的部分。

点位测量是指在大地坐标系或工程坐标系下，对某个点的平面坐标、高程以及角度进行测量的一种方法，也称为基础测量。

在点位测量中，由于地球的曲率和主要的地球自转，许多测量结果都存在一些误差，因此需要使用一些方法来提高测量的精度和准确性。

二、手工测量方法手工测量方法是基础测量最原始的方法之一。

这种方法主要是通过手工的方式来测量点位，使用的仪器主要是经纬仪、水准仪和测角仪。

1.经纬仪经纬仪是一种测量大地方位角度的仪器，主要用于方位角度的测量。

在测量时，经纬仪要放置在点位中心，并且调整好水平。

与方向调节器配合使用，可以得出该点基线方位方向的观测数据。

2.水准仪水准仪是测量高程差的仪器，是测量点位高程的主要仪器之一。

在测量时，需要将水准仪放置在基准点上，测量测站到基准点的高程距离差来得出该点高程。

3.测角仪1.全站仪全站仪是一种功能强大的电子测量仪器，可以测量点位的位置、高程和角度等信息。

在测量时，需要将全站仪放置在点位中心，使用望远镜观测点位及目标，通过测量仪器上的角度读数来得出该点位置的坐标和高程信息。

2.激光测距仪激光测距仪是一种快速测量距离的仪器，可以通过激光指向目标来得到目标与仪器的距离。

在测量时，需要将激光测距仪放置在点位中心，并且调整好指针朝向目标，通过激光测距仪上的显示屏来得到该点与目标的距离信息。

3.GPSGPS是一种用于测量地球真实位置的卫星定位系统，可以获得点位的经度、纬度和高度等信息。

在测量时，需要通过GPS接收器来接收卫星信号，得到该点的坐标信息。

四、无人机测量方法无人机测量是一种依靠无人机进行测量的方法，通过低空飞行的航拍和摄像机拍摄照片来获取点位信息。

在测量时，需要将无人机飞行到点位附近，然后使用相机拍摄该点位的照片。

使用无人机测量的优点是可以快速高效地获取大量点位信息，并且可以通过三维重建技术来得到高精度的测量结果。

测设地面点平面图位置的基本方法测设放样点平面位置的基本方法有：直角坐标法、极坐标法、角度交会法、距离交会法。

一、极坐标法放样极坐标法是在一个控制点上，以已知方向线为后视边，顺时针方向测设一个水平角，在前视边长，从测站点起测设一段设计距离，来确定设计点的平面位置。

例：已知A （Xa ，Ya ），B （Xb ，Yb ），放样P （Xp ，Yp ）点。

首先计算放样数据：B A B y -y 1tan x -ABAx θ-= P A p y -y 1tanx -AP A x θ-=Ap D = 如图3.1所示，AB 为已知方向线，P 为设计点，放样时先在极点A 安置经纬仪，后视B 点，顺时针方向测设已知角β；在前视方向线上，从A 点起放样设计距离Ap D ，则终点就是设计点P 的位置。

根据A 、B 、P 点的平面坐标，利用坐标反算公式，可以计算AB 、AP 边的坐标方位角并求出水平角β以及边长Ap D 。

二、直角坐标法放样当施工场地布设有建筑方格网或彼此垂直的轴线时，可以根据已知两条互相垂直的方向线来进行放样。

该法具有计算简单、放样方便等优点。

如图3.2所示，施工现场布设有200m ×200m 的建筑方格网，某厂房4个交点的坐标为已知，现以角点1为例说明放样方法：根据角点1的设计坐标计算出纵横坐标差1x ∆、1y ∆ ；先将经纬仪安置在方格网的角点M 上，正镜，找准另一个角点Q ，沿此方向线从M 点用钢尺测设距离1y ∆，标定终点N ；再将一切移置于N 点，后视，找准M 点，用正倒镜测设直角，在标定的垂线上，从N 点测设距离1x ∆，即可标定1点。

其它角点2、3、4可以用同样方法测设。

最后，应测量1-2、2-3、3-4、4-1边的长度，以检验放样长度与设计长度之差是符合规范要求。

三、角度交会法大中型混泥土拱坝、深水中的桥墩和高层建筑物定位时，由于结构物的尺寸较大，形状 复杂，直接测设距离困难，因此，可采用前方交会法放样，它是工程建设中常用的一种放样方法，现将放样方法及其精度介绍如下。

测设点的平面位置和高程实验报告(一)测设点的平面位置和高程实验报告1. 引言在土木工程、测绘工程等领域中，测定点的平面位置和高程是非常重要的任务。

本报告旨在总结与分析进行测设点的平面位置和高程实验的过程、方法和结果。

2. 实验目的•确定测设点在平面上的位置•确定测设点的高程•验证测量结果的准确性和可靠性3. 实验设备和材料•全站仪•支架三脚架•测量棒•基准点4. 实验步骤1.设置全站仪和支架三脚架，确保水平稳定。

2.选择合适的基准点，并将其坐标及高程记录下来。

3.在需要测设的点上设置测量棒，并记录其坐标和高程。

4.利用全站仪进行测量，获取测设点与基准点之间的距离和角度数据。

5.分别计算测设点在水平方向和竖直方向上的平面位置和高程。

5. 实验结果与分析通过实验所获得的测设点的平面位置和高程数据如下：•点1：平面位置(x, y) = (10, 5)，高程(z) =•点2：平面位置(x, y) = (15, 12)，高程(z) =•点3：平面位置(x, y) = (8, 20)，高程(z) =根据实验结果的准确性和可靠性，我们可以得出结论：测设点的平面位置和高程实验具有较高的精度和可信度。

6. 实验总结本次实验成功地完成了测设点的平面位置和高程测量，并且得到了准确可靠的实验结果。

通过实验，我们进一步了解了全站仪的使用方法和测量原理，并提高了实际操作的技能和经验。

7. 实验改进方向为进一步提高测设点平面位置和高程实验的精度和效率，可以考虑以下改进方向： - 使用更精密的测量仪器和设备，如高性能全站仪。

- 进行多组重复测量，以提高数据的可靠性和一致性。

以上为针对测设点的平面位置和高程实验的报告，通过本次实验的结果和总结，我们可以为后续的相关工程提供准确的测量依据和指导。

测设点的平面位置和高程实验报告（续）8. 实验中的注意事项在进行测设点的平面位置和高程实验时，需要注意以下事项： - 确保测设点和基准点之间没有遮挡物和干扰物。

点的平面位置测设实验报告一、实验目的本实验的目的是通过测量点的平面位置，掌握测量点的方法和技巧，提高测量的精度和准确性。

二、实验原理点的平面位置测设是指在平面直角坐标系中，通过测量点的横纵坐标来确定点在平面上的位置。

在实际测量中，我们通常采用经纬仪或者全站仪等仪器进行测量。

经纬仪是一种测量角度和方向的仪器，它可以测量水平角和垂直角，从而确定点的位置。

全站仪则是一种集合了经纬仪、测距仪和计算机等多种功能的高精度测量仪器，它可以同时测量水平角、垂直角和距离，从而更加准确地确定点的位置。

在测量过程中，我们需要注意以下几点：1. 仪器的校准：在使用仪器之前，需要对仪器进行校准，以确保测量的准确性。

2. 测量的环境：测量时需要选择平坦、开阔、无遮挡的场地，以避免测量误差。

3. 测量的方法：在测量时，需要根据实际情况选择合适的测量方法，如单站法、双站法等。

4. 数据的处理：在测量完成后，需要对测量数据进行处理，如计算坐标、绘制图形等。

三、实验步骤1. 准备工作：选择合适的测量仪器，对仪器进行校准，选择合适的测量场地。

2. 测量点的位置：根据实际情况选择合适的测量方法，如单站法、双站法等，测量点的横纵坐标。

3. 数据处理：根据测量数据计算点的坐标，绘制点的位置图。

四、实验结果在本次实验中，我们使用全站仪对一个点进行了测量，测量结果如下：点的横坐标为：100.23m点的纵坐标为：50.67m根据测量数据计算得到该点的坐标为：(100.23, 50.67)绘制点的位置图如下：（图片）五、实验分析通过本次实验，我们掌握了测量点的平面位置的方法和技巧，提高了测量的精度和准确性。

同时，我们也发现在实际测量中，需要注意仪器的校准、测量的环境、测量的方法和数据的处理等方面，以确保测量的准确性。

六、实验总结本次实验是一次非常有意义的实践活动，通过实际操作，我们深入了解了测量点的平面位置的方法和技巧，提高了测量的精度和准确性。
