阿法拉伐板式换热器技术参数

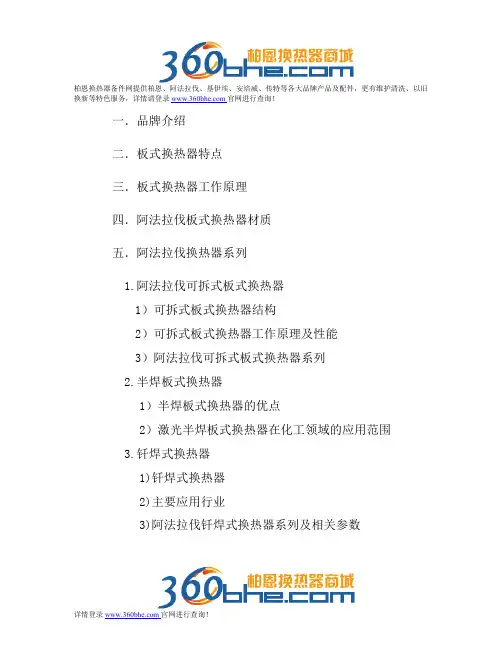

柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！一．品牌介绍二．板式换热器特点三．板式换热器工作原理四．阿法拉伐板式换热器材质五．阿法拉伐换热器系列1.阿法拉伐可拆式板式换热器1）可拆式板式换热器结构2）可拆式板式换热器工作原理及性能3）阿法拉伐可拆式板式换热器系列2.半焊板式换热器1）半焊板式换热器的优点2）激光半焊板式换热器在化工领域的应用范围3.钎焊式换热器1)钎焊式换热器2)主要应用行业3)阿法拉伐钎焊式换热器系列及相关参数柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！4.全焊式板式换热器1)全焊式板式换热器特点5.熔焊式换热器1）熔焊式换热器（AlfaNova）2）主要应用行业六．应用行业一．品牌介绍120多年的历史，深厚的文化底蕴和良好的企业文化，使公司一直保持良好的发展势头。

持续不断的创新是公司保持世界领先地位的基础。

公司每年都投入大量的资金用于新产品的研发工作，成绩斐然，使公司在众多领域一直是行业的领航者，也使Alfa Laval商标成为全球高质量、高技术、高效率和高信誉的象征。

阿法拉伐的产品以换热器、离心分离机和流体设备为主。

其中，离心分离设备约占1/3。

阿法拉伐公司于上世纪50年代发明卧式沉降离心机。

1988年，世界上著名的沉降式离心机（Decanter）制造商夏普尔斯/Sharples加入我公司之后，阿法拉伐更在沉降式离心机的生产和运用方面称雄于世。

2000年，美国著名的Dorr Oliver碟片离心机公司的加入，使阿法拉伐公司的实力空前壮大。

在2007年，卧式沉降离心机的产量近1000台，在同行业中处于绝对的领先地位。

二．板式换热器特点柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！1.粘接垫片：阿法拉伐使用两种组合硫化环氧胶粘接垫片使垫片永久牢固地粘接在垫片槽内，当打开换热器时，垫片不会脱落。

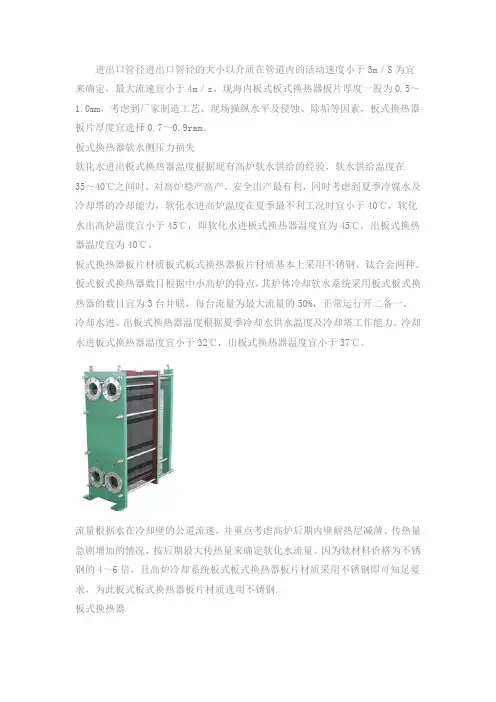

进出口管径进出口管径的大小以介质在管道内的活动速度小于3m／S为宜来确定，最大流速宜小于4m／s。

现海内板式板式换热器板片厚度一股为0.5～1.0mm，考虑到厂家制造工艺、现场操纵水平及侵蚀、除垢等因素，板式换热器板片厚度宜选择0.7～0.9ram。

板式换热器软水侧压力损失软化水进出板式换热器温度根据现有高炉软水供给的经验，软水供给温度在35～40℃之间时，对高炉稳产高产、安全出产最有利，同时考虑到夏季冷媒水及冷却塔的冷却能力，软化水进高炉温度在夏季最不利工况时宜小于40℃，软化水出高炉温度宜小于45℃，即软化水进板式换热器温度宜为45℃，出板式换热器温度宜为40℃。

板式换热器板片材质板式板式换热器板片材质基本上采用不锈钢、钛合金两种。

板式板式换热器数目根据中小高炉的特点，其炉体冷却软水系统采用板式板式换热器的数目宜为3台并联，每台流量为最大流量的5O%，正常运行开二备一。

冷却水进、出板式换热器温度根据夏季冷却水供水温度及冷却塔工作能力，冷却水进板式换热器温度宜小于32℃，出板式换热器温度宜小于37℃。

流量根据水在冷却壁的公道流速，并重点考虑高炉后期内壁耐热层减薄、传热量急剧增加的情况，按后期最大传热量来确定软化水流量。

因为钛材料价格为不锈钢的4～6倍，且高炉冷却系统板式板式换热器板片材质采用不锈钢即可知足要求，为此板式板式换热器板片材质选用不锈钢。

板式换热器正常工作压力根据软水系统闭路轮回的特点，板式换热器正常工作压力最小值应为软水系统轮回水泵出口压力与高炉高位膨胀水箱水位高度之和。

原有空冷器软水侧压力损失小于0.05MPa，因此板式板式换热器软水侧压力损失必需小于’0.05MPa。

密封垫材质考虑现场实际情况及板式板式换热器工作温度、软化水成分等诸多因素，密封垫材质宜选用三元乙丙橡胶。

因为软水系统除停开空冷器、并入板武板式换热器外，其它部门不变，因此，板式板式换热器软水侧压力损失须小于原有空冷器软水侧压力损失。

高节能效率，低维护成本SpiralPro永远不会结垢SpiralCond：真空冷凝的理想解决方案SpiralPro用于液-液工况SpiralCond用于真空冷凝和蒸发SpiralPro用作蒸汽加热器SpiralCond“多合一”配置提升螺旋板式换热器的可持续性阿法拉伐全焊接螺旋板式换热器系列为高要求的液-液和两相工况提供了强大而可靠的选择，具有极低的维护要求。

全球已有超过80000台螺旋板式换热器装置交付使用，在化工、废水、采矿等应用领域久经验证，可应对其他类型的换热器难以解决的挑战，是值得信赖的可靠解决方案。

阿法拉伐螺旋板换的传热效率是同类管壳式换热器的2-3倍。

因此可回收更多的废热，从而为节约能源创造巨大潜力。

阿法拉伐螺旋板将更低的燃料成本和更少的排放相结合，可以为提升工艺流程的可持续性以及盈利能力提供更明智的解决方案。

同时，紧凑的设计能降低安装和材料成本，简化的服务减少了年度维护预算。

阿法拉伐螺旋板式换热器能缩短投资回收期、降低总投资成本。

对于涉及结垢流体、污泥、乳剂、泥浆、纤维或颗粒负载液体的工艺过程，阿法拉伐SpiralPro换热器的可靠性无与伦比。

SelfClean™的设计可防止脏流体结垢和堵塞，而这些脏流体会导致任何其他类型的换热器出现问题。

最大的正常运行时间和易于清洁性，极大地降低了运营费用，同时提高了生产能力。

SpiralPro换热器可以作为液液换热器或作为蒸汽加热器。

SpiralCond换热器是两相换热的高效解决方案，紧凑的立式安装，比同等效果的管壳式换热器占地面积小得多。

每一个SpiralCond换热器都完全根据所需的热负荷进行定制，并调整通道间距以提供最低的压降。

因此，Spiral-Cond换热器非常适合具有挑战性的真空冷凝和蒸发工况。

SpiralCond换热器能够安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器，同时适配多种冷媒。

解决棘手问题的优势SpiralProSpiralCond适用于液液或者蒸汽加热工况适用于真空冷凝或蒸发工况能够被安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器同时适配多种冷媒温度：-100°C 到400°C 温度：-100°C 到400°C 设计压力：全真空至 100 barg 设计压力：全真空至 100 barg 压差：高达50 barg 压差：高达50 barg 传热面积（最大）：900 m 2传热面积（最大）：2500 m 2 （“多合一“冷凝器）• 提升热回收效率可显著降低能源消耗，同时减少化石燃料消耗和二氧化碳排放。

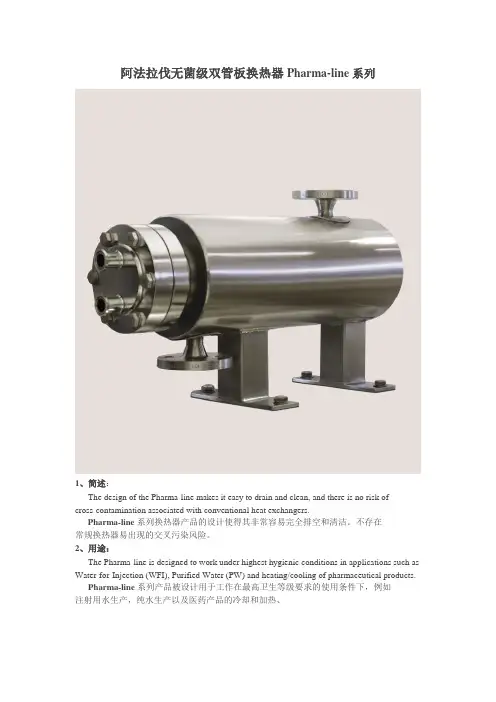

阿法拉伐无菌级双管板换热器Pharma-line系列1、简述：The design of the Pharma-line makes it easy to drain and clean, and there is no risk ofcross-contamination associated with conventional heat exchangers.Pharma-line系列换热器产品的设计使得其非常容易完全排空和清洁。

不存在常规换热器易出现的交叉污染风险。

2、用途：The Pharma-line is designed to work under highest hygienic conditions in applications such as Water-for-Injection (WFI), Purified Water (PW) and heating/cooling of pharmaceutical products.Pharma-line系列产品被设计用于工作在最高卫生等级要求的使用条件下，例如注射用水生产，纯水生产以及医药产品的冷却和加热、3、Special features （产品特性）∙Seamless tubes （无缝钢管）∙Double tube-sheets to protect against service media leaking into theproduct （双管板设计杜绝交叉污染）∙Completely drainable on product side （产品接触侧全排空设计）∙No dead spots in the tubes （换热管内无死角）∙Designed according to FDA and cGMP requirements （依据FDA和cGMP要求设计）∙Flexibility in design （设计灵活）∙ A high quality documentation package as standard and most specials are available upon request（一套高品质文档作为产品标配，也可以根据要求，提供大多数特殊文件）A standard range of U-tube designed Pharma-line that suit most applications is available. Specialdesigns and more documentation of Pharma-line are available on request.U形管为标准配置，可以适合绝大多数的工况，特殊的要求和更多产品资料可以和我们取得联系。

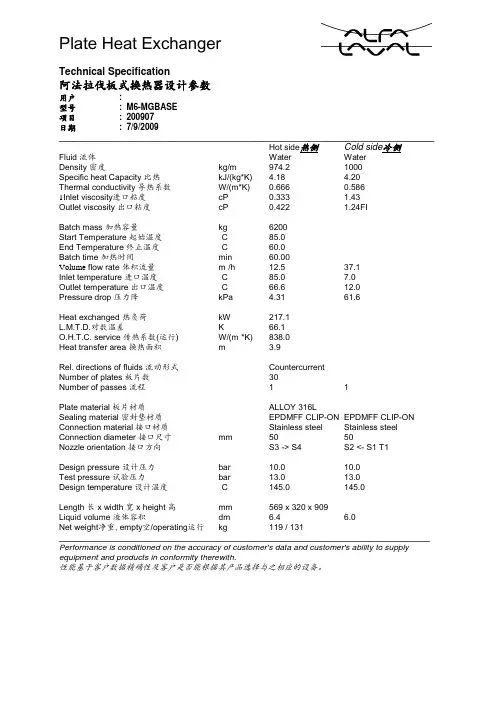

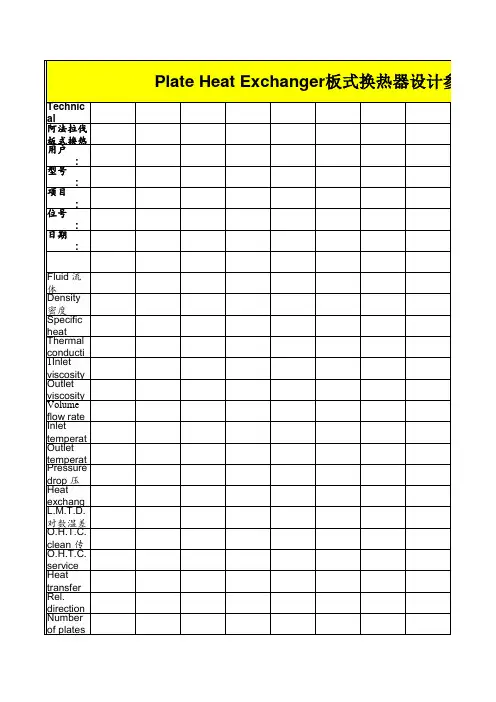

Plate Heat ExchangerTechnical Specification阿法拉伐板式换热器设计参数用户:型号: M6-MGBASE项目: 200907日期: 7/9/2009_________________________________________________________________________________Hot side热侧Cold side冷侧Fluid 流体Water WaterDensity 密度kg/m³974.2 1000Specific heat Capacity 比热kJ/(kg*K) 4.18 4.20Thermal conductivity 导热系数W/(m*K) 0.666 0.5861Inlet viscosity进口粘度cP 0.333 1.43Outlet viscosity 出口粘度cP 0.422 1.24FIBatch mass 加热容量kg 6200Start Temperature 起始温度°C 85.0End Temperature 终止温度°C 60.0Batch time 加热时间min 60.00Volume flow rate 体积流量m³/h 12.5 37.1Inlet temperature 进口温度°C 85.0 7.0Outlet temperature 出口温度°C 66.6 12.0Pressure drop 压力降kPa 4.31 61.6Heat exchanged 热负荷kW 217.1L.M.T.D.对数温差K 66.1O.H.T.C. service 传热系数(运行) W/(m²*K) 838.0Heat transfer area 换热面积m² 3.9Rel. directions of fluids 流动形式CountercurrentNumber of plates 板片数30Number of passes 流程 1 1Plate material 板片材质ALLOY 316LSealing material 密封垫材质EPDMFF CLIP-ON EPDMFF CLIP-ON Connection material 接口材质Stainless steel Stainless steel Connection diameter 接口尺寸mm 50 50Nozzle orientation 接口方向S3 -> S4 S2 <- S1 T1Design pressure 设计压力bar 10.0 10.0Test pressure 试验压力bar 13.0 13.0Design temperature 设计温度°C 145.0 145.0Length 长 x width 宽 x height 高mm 569 x 320 x 909Liquid volume 液体容积dm³ 6.4 6.0Net weight净重, empty空/operating运行kg 119 / 131________________________________________________________________________________ Performance is conditioned on the accuracy of customer's data and customer's ability to supply equipment and products in conformity therewith.性能基于客户数据精确性及客户是否能根据其产品选择与之相应的设备。

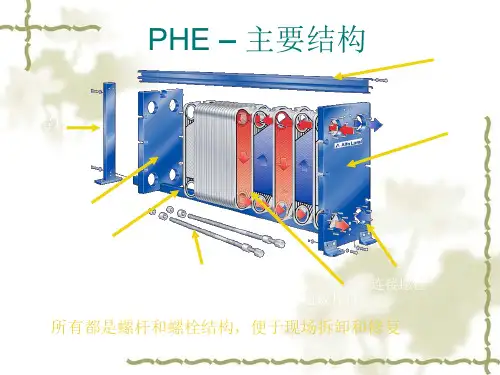

阿法拉伐板式换热器结构特点—板片特点
特点优势客户效益
板片一次冲压成型1.在同一板片上，板片波纹深度相同，从而保证板间每
一接触点完好衔接。

2.板片上无过度冲压区。

不会产隐性裂纹（在显微镜下
才能发现的裂纹）
3。

板片上金属纹路高度同一。

4.板片最薄可达0.3mm.
1.板片承压能力增强，避免热应力疲劳，避免振荡和高
频颤抖引起的机械疲劳腐蚀.。

2。

板片机械性能更佳，避免了隐性裂纹造成的泄漏.
3。

接触点分布均匀,介质流过板片时，湍流加强,最大限
度提高传热效率。

4.减轻设备重量,在保证承压要求下,获得更高的传热系
数.
板片巧克力式分流区的专利设计1.即使最宽的板片，也能使流体充分均匀地分布在板片
的各个角落。

2.使分流区压力损失最小.
1.板片所有的换热面积都参与高效换热，板片的所有物
理面积都转化为有效的换热面积,无换热死区.
2.不存在流动死角，不容易发生积垢,不易出现积垢引起
的氯离子腐蚀。

3.可以充分利用允许的压力降，提高对流换热部分的流
速,提高。
