柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！一．品牌介绍二．板式换热器特点三．板式换热器工作原理四．阿法拉伐板式换热器材质五．阿法拉伐换热器系列1.阿法拉伐可拆式板式换热器1）可拆式板式换热器结构2）可拆式板式换热器工作原理及性能3）阿法拉伐可拆式板式换热器系列2.半焊板式换热器1）半焊板式换热器的优点2）激光半焊板式换热器在化工领域的应用范围3.钎焊式换热器1)钎焊式换热器2)主要应用行业3)阿法拉伐钎焊式换热器系列及相关参数柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！4.全焊式板式换热器1)全焊式板式换热器特点5.熔焊式换热器1）熔焊式换热器（AlfaNova）2）主要应用行业六．应用行业一．品牌介绍120多年的历史，深厚的文化底蕴和良好的企业文化，使公司一直保持良好的发展势头。
持续不断的创新是公司保持世界领先地位的基础。
公司每年都投入大量的资金用于新产品的研发工作，成绩斐然，使公司在众多领域一直是行业的领航者，也使Alfa Laval商标成为全球高质量、高技术、高效率和高信誉的象征。
阿法拉伐的产品以换热器、离心分离机和流体设备为主。
其中，离心分离设备约占1/3。
阿法拉伐公司于上世纪50年代发明卧式沉降离心机。
1988年，世界上著名的沉降式离心机（Decanter）制造商夏普尔斯/Sharples加入我公司之后，阿法拉伐更在沉降式离心机的生产和运用方面称雄于世。
2000年，美国著名的Dorr Oliver碟片离心机公司的加入，使阿法拉伐公司的实力空前壮大。
在2007年，卧式沉降离心机的产量近1000台，在同行业中处于绝对的领先地位。
二．板式换热器特点柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！1.粘接垫片：阿法拉伐使用两种组合硫化环氧胶粘接垫片使垫片永久牢固地粘接在垫片槽内，当打开换热器时，垫片不会脱落。
高节能效率，低维护成本SpiralPro永远不会结垢SpiralCond：真空冷凝的理想解决方案SpiralPro用于液-液工况SpiralCond用于真空冷凝和蒸发SpiralPro用作蒸汽加热器SpiralCond“多合一”配置提升螺旋板式换热器的可持续性阿法拉伐全焊接螺旋板式换热器系列为高要求的液-液和两相工况提供了强大而可靠的选择，具有极低的维护要求。
全球已有超过80000台螺旋板式换热器装置交付使用，在化工、废水、采矿等应用领域久经验证，可应对其他类型的换热器难以解决的挑战，是值得信赖的可靠解决方案。
阿法拉伐螺旋板换的传热效率是同类管壳式换热器的2-3倍。
因此可回收更多的废热，从而为节约能源创造巨大潜力。
阿法拉伐螺旋板将更低的燃料成本和更少的排放相结合，可以为提升工艺流程的可持续性以及盈利能力提供更明智的解决方案。
同时，紧凑的设计能降低安装和材料成本，简化的服务减少了年度维护预算。
阿法拉伐螺旋板式换热器能缩短投资回收期、降低总投资成本。
对于涉及结垢流体、污泥、乳剂、泥浆、纤维或颗粒负载液体的工艺过程，阿法拉伐SpiralPro换热器的可靠性无与伦比。
SelfClean™的设计可防止脏流体结垢和堵塞，而这些脏流体会导致任何其他类型的换热器出现问题。
最大的正常运行时间和易于清洁性，极大地降低了运营费用，同时提高了生产能力。
SpiralPro换热器可以作为液液换热器或作为蒸汽加热器。
SpiralCond换热器是两相换热的高效解决方案，紧凑的立式安装，比同等效果的管壳式换热器占地面积小得多。
每一个SpiralCond换热器都完全根据所需的热负荷进行定制，并调整通道间距以提供最低的压降。
因此，Spiral-Cond换热器非常适合具有挑战性的真空冷凝和蒸发工况。
SpiralCond换热器能够安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器，同时适配多种冷媒。
解决棘手问题的优势SpiralProSpiralCond适用于液液或者蒸汽加热工况适用于真空冷凝或蒸发工况能够被安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器同时适配多种冷媒温度：-100°C 到400°C 温度：-100°C 到400°C 设计压力：全真空至 100 barg 设计压力：全真空至 100 barg 压差：高达50 barg 压差：高达50 barg 传热面积（最大）：900 m 2传热面积（最大）：2500 m 2 （“多合一“冷凝器）• 提升热回收效率可显著降低能源消耗，同时减少化石燃料消耗和二氧化碳排放。
板式换热器由一组金属波纹板构成，其上带有开孔，开孔形成液体流动的通道，热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间，并通过夹紧螺栓压紧。
这些板片上都装有密封垫，密封垫对板间通道起密封作用并使液体交替流入相邻通道。
板片数由流量、液体的物理属性、压降和温度变化确定。
板片波纹引起液体紊流并支撑板片承受差压。
波纹板片和压板固定在上、下杆之间，而后两者又固定在支撑架上。
接口在固定板上，或者，如果一种或两种液体在设备中形成多条通道，则接口在固定板和压紧板上。
型号：M3典型容量：液体流量最高4kg/s(60gpm)，取决于介质、允许的压降和温度变化。
通过蒸汽对水进行加热：50至250kW板片型式：M3和M3-X，其中M3允许平行流而M3D和M3G允许双板片结构。
框架型式：FG标准材料固定板：经环氧涂料涂装的低碳钢喷嘴：碳钢管：Alloy316，钛板片：不锈钢：AISI316或钛密封垫：M3丁腈橡胶，EPDM，HeatSealFM3D丁腈橡胶，EPDM技术参数压力容器标准，PED，ASME，pvcALS机械设计压力(g)/温度FGPED,pvcALS1.6MPa/180°CFGASME150psig/350°F最大传热表面：3.9m2(40sq.ft)接口：FGPED管径11/4"管，螺纹ISO-R11/4"FGpvcALS管径11/4"管，螺纹ISO-G11/4"或螺纹ISO-R11/4"FGpvcALS管径11/4"内螺纹ISO-G11/4"，碳钢FGASME管径11/4"管，螺纹NPT11/4"ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
目录3 从市场领导者购买板式换热器(PHE)的六大理由4 阿法拉伐垫片式换热器6 各类加热系统中的应用8 各类制冷系统中的应用10 各领域应用2从市场领导者购买板式换热器(PHE)的六大理由早在1931年，阿法拉伐公司就已经为乳品生产企业提供了第一批板式换热器(PHE)。
当时，我们采用的换热板片均为5～10毫米厚的辊轧成型板；相比之下，我们今天所用的板片厚度仅为0.4毫米。
我们在开发板式换热器(PHE)产品时，十分注重提高成本效率。
1. 能够为用户节省资金的技术凭借在过去的数十年中所进行产品开发与试验的经验积累，今天阿法拉伐公司推出的板式换热器(PHE)采用的都是经过验证的可靠材料和先进的设计理念—所有这一切，都使得设备的运行性能更加完善。
最为重要的是，这些设备都能够降低用户的运行成本，从而帮助他们节省费用。
2. 便于维护服务的设计便于维护服务的设计提供了这样的保证，即便是最大型的阿法拉伐板式换热器(PHE)，也能够仅由一个人，使用标准型工具, 来对其执行快速而简便的维护服务作业。
这样，就使得设备的停机时间得以缩短，安全性得以提高，而设备更长的整机使用寿命也因此获得了保证。
3. 全系列解决方案针对您的具体应用需求，请让我们来为您策划正确的解决方案吧。
阿法拉伐的板式换热器(PHE)，可以有多种不同的规格尺寸和处理量。
根据用户需要执行不同的热交换工况，以及不同的处理量，我们能够提供多种不同的换热板型。
换热板片的冲压成型深度可由1.5毫米至11毫米不等，因此可以保证针对任何一种热交换工况，都提供最优化的板型设计。
双通道板组使得在同一侧达到双倍的处理量成为可能。
4. 完全符合PED 标准在机械性能与材料规格方面，阿法拉伐公司推出的所有各类板式换热器(PHE)产品，均符合欧洲压力容器安全指导标准(PED)。
阿法拉伐还能够根据其他相关标准，诸如ASME 等，以及不同的国家标准来向用户提供板式换热器(PHE)产品。
阿法拉伐板式换热器设计参数用户:型号:M20-MFG项目:20180502日期:2018-5-3子项:_________________________________________________________________热侧冷侧流体Water Water密度kg/m3998.11000比热kJ/(kg*K) 4.19 4.21导热系数W/(m*K)0.5990.585进口粘度cP 1.01 1.47出口粘度cP 1.14 1.27流量m3/h483.0480.0进口温度°C20.0 6.0出口温度°C15.011.0压力降kPa59.858.7热负荷kW2806对数温差K9.0传热系数(设计)W/(m2*K)3970传热系数(运行)W/(m2*K)3280换热面积m295.2污垢系数*10000m2*K/W0.53设计余量%21.0流动形式Countercurrent流程11板片扩容数0板片材质/厚度ALLOY316/0.50mm密封垫材质NBRP CLIP-ON NBRP CLIP-ON 接口材质Unlined Unlined接口标准DN200DN200接口方向S1->S2S4<-S3压力容器标准ALS法兰标准GB设计压力bar10.010.0试验压力bar13.013.0设计温度°C80.080.0长度x宽度x高度mm1545x780x2105液体容积dm3205.5209.2净重，空重/运行时kg2160/2570包装重量(SKID LYING)kg2290体积m3 4.4长度x宽度x高度mm2380x950x1925_________________________________________________________________ Performance is conditioned on the accuracy of customer's data and customer's ability to supply equipment and products in conformity therewith.。

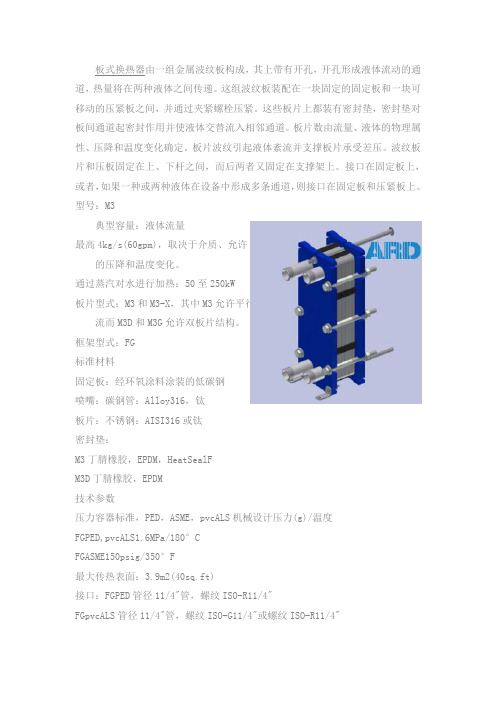

板式换热器由一组金属波纹板构成，其上带有开孔，开孔形成液体流动的通道，热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间，并通过夹紧螺栓压紧。
这些板片上都装有密封垫，密封垫对板间通道起密封作用并使液体交替流入相邻通道。
板片数由流量、液体的物理属性、压降和温度变化确定。
板片波纹引起液体紊流并支撑板片承受差压。
波纹板片和压板固定在上、下杆之间，而后两者又固定在支撑架上。
接口在固定板上，或者，如果一种或两种液体在设备中形成多条通道，则接口在固定板和压紧板上。
型号：M3
典型容量：液体流量
最高4kg/s(60gpm)，取决于介质、允许
的压降和温度变化。
通过蒸汽对水进行加热：50至250kW
板片型式：M3和M3-X，其中M3允许平行
流而M3D和M3G允许双板片结构。
框架型式：FG
标准材料
固定板：经环氧涂料涂装的低碳钢
喷嘴：碳钢管：Alloy316，钛
板片：不锈钢：AISI316或钛
密封垫：
M3丁腈橡胶，EPDM，HeatSealF
M3D丁腈橡胶，EPDM
技术参数
压力容器标准，PED，ASME，pvcALS机械设计压力(g)/温度
FGPED,pvcALS1.6MPa/180°C
FGASME150psig/350°F
最大传热表面：3.9m2(40sq.ft)
接口：FGPED管径11/4"管，螺纹ISO-R11/4"
FGpvcALS管径11/4"管，螺纹ISO-G11/4"或螺纹ISO-R11/4"
FGpvcALS管径11/4"内螺纹ISO-G11/4"，碳钢
FGASME管径11/4"管，螺纹NPT11/4"
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰
/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。
全球约有1/5的板式换热器正在使用ARD艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
主要尺寸。
