阿法拉伐换热器总体介绍

柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！一．品牌介绍二．板式换热器特点三．板式换热器工作原理四．阿法拉伐板式换热器材质五．阿法拉伐换热器系列1.阿法拉伐可拆式板式换热器1）可拆式板式换热器结构2）可拆式板式换热器工作原理及性能3）阿法拉伐可拆式板式换热器系列2.半焊板式换热器1）半焊板式换热器的优点2）激光半焊板式换热器在化工领域的应用范围3.钎焊式换热器1)钎焊式换热器2)主要应用行业3)阿法拉伐钎焊式换热器系列及相关参数柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！4.全焊式板式换热器1)全焊式板式换热器特点5.熔焊式换热器1）熔焊式换热器（AlfaNova）2）主要应用行业六．应用行业一．品牌介绍120多年的历史，深厚的文化底蕴和良好的企业文化，使公司一直保持良好的发展势头。

持续不断的创新是公司保持世界领先地位的基础。

公司每年都投入大量的资金用于新产品的研发工作，成绩斐然，使公司在众多领域一直是行业的领航者，也使Alfa Laval商标成为全球高质量、高技术、高效率和高信誉的象征。

阿法拉伐的产品以换热器、离心分离机和流体设备为主。

其中，离心分离设备约占1/3。

阿法拉伐公司于上世纪50年代发明卧式沉降离心机。

1988年，世界上著名的沉降式离心机（Decanter）制造商夏普尔斯/Sharples加入我公司之后，阿法拉伐更在沉降式离心机的生产和运用方面称雄于世。

2000年，美国著名的Dorr Oliver碟片离心机公司的加入，使阿法拉伐公司的实力空前壮大。

在2007年，卧式沉降离心机的产量近1000台，在同行业中处于绝对的领先地位。

二．板式换热器特点柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！1.粘接垫片：阿法拉伐使用两种组合硫化环氧胶粘接垫片使垫片永久牢固地粘接在垫片槽内，当打开换热器时，垫片不会脱落。

高节能效率，低维护成本SpiralPro永远不会结垢SpiralCond：真空冷凝的理想解决方案SpiralPro用于液-液工况SpiralCond用于真空冷凝和蒸发SpiralPro用作蒸汽加热器SpiralCond“多合一”配置提升螺旋板式换热器的可持续性阿法拉伐全焊接螺旋板式换热器系列为高要求的液-液和两相工况提供了强大而可靠的选择，具有极低的维护要求。

全球已有超过80000台螺旋板式换热器装置交付使用，在化工、废水、采矿等应用领域久经验证，可应对其他类型的换热器难以解决的挑战，是值得信赖的可靠解决方案。

阿法拉伐螺旋板换的传热效率是同类管壳式换热器的2-3倍。

因此可回收更多的废热，从而为节约能源创造巨大潜力。

阿法拉伐螺旋板将更低的燃料成本和更少的排放相结合，可以为提升工艺流程的可持续性以及盈利能力提供更明智的解决方案。

同时，紧凑的设计能降低安装和材料成本，简化的服务减少了年度维护预算。

阿法拉伐螺旋板式换热器能缩短投资回收期、降低总投资成本。

对于涉及结垢流体、污泥、乳剂、泥浆、纤维或颗粒负载液体的工艺过程，阿法拉伐SpiralPro换热器的可靠性无与伦比。

SelfClean™的设计可防止脏流体结垢和堵塞，而这些脏流体会导致任何其他类型的换热器出现问题。

最大的正常运行时间和易于清洁性，极大地降低了运营费用，同时提高了生产能力。

SpiralPro换热器可以作为液液换热器或作为蒸汽加热器。

SpiralCond换热器是两相换热的高效解决方案，紧凑的立式安装，比同等效果的管壳式换热器占地面积小得多。

每一个SpiralCond换热器都完全根据所需的热负荷进行定制，并调整通道间距以提供最低的压降。

因此，Spiral-Cond换热器非常适合具有挑战性的真空冷凝和蒸发工况。

SpiralCond换热器能够安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器，同时适配多种冷媒。

解决棘手问题的优势SpiralProSpiralCond适用于液液或者蒸汽加热工况适用于真空冷凝或蒸发工况能够被安装在现有的工艺塔上或者作为“多合一”塔顶冷凝器同时适配多种冷媒温度：-100°C 到400°C 温度：-100°C 到400°C 设计压力：全真空至 100 barg 设计压力：全真空至 100 barg 压差：高达50 barg 压差：高达50 barg 传热面积（最大）：900 m 2传热面积（最大）：2500 m 2 （“多合一“冷凝器）• 提升热回收效率可显著降低能源消耗，同时减少化石燃料消耗和二氧化碳排放。

阿法拉伐无菌级双管板换热器Pharma-line系列1、简述：The design of the Pharma-line makes it easy to drain and clean, and there is no risk ofcross-contamination associated with conventional heat exchangers.Pharma-line系列换热器产品的设计使得其非常容易完全排空和清洁。

不存在常规换热器易出现的交叉污染风险。

2、用途：The Pharma-line is designed to work under highest hygienic conditions in applications such as Water-for-Injection (WFI), Purified Water (PW) and heating/cooling of pharmaceutical products.Pharma-line系列产品被设计用于工作在最高卫生等级要求的使用条件下，例如注射用水生产，纯水生产以及医药产品的冷却和加热、3、Special features （产品特性）∙Seamless tubes （无缝钢管）∙Double tube-sheets to protect against service media leaking into theproduct （双管板设计杜绝交叉污染）∙Completely drainable on product side （产品接触侧全排空设计）∙No dead spots in the tubes （换热管内无死角）∙Designed according to FDA and cGMP requirements （依据FDA和cGMP要求设计）∙Flexibility in design （设计灵活）∙ A high quality documentation package as standard and most specials are available upon request（一套高品质文档作为产品标配，也可以根据要求，提供大多数特殊文件）A standard range of U-tube designed Pharma-line that suit most applications is available. Specialdesigns and more documentation of Pharma-line are available on request.U形管为标准配置，可以适合绝大多数的工况，特殊的要求和更多产品资料可以和我们取得联系。

Plate Heat ExchangerTechnical Specification阿法拉伐板式换热器设计参数用户:型号: M6-MGBASE项目: 200907日期: 7/9/2009_________________________________________________________________________________Hot side热侧Cold side冷侧Fluid 流体Water WaterDensity 密度kg/m³974.2 1000Specific heat Capacity 比热kJ/(kg*K) 4.18 4.20Thermal conductivity 导热系数W/(m*K) 0.666 0.5861Inlet viscosity进口粘度cP 0.333 1.43Outlet viscosity 出口粘度cP 0.422 1.24FIBatch mass 加热容量kg 6200Start Temperature 起始温度°C 85.0End Temperature 终止温度°C 60.0Batch time 加热时间min 60.00Volume flow rate 体积流量m³/h 12.5 37.1Inlet temperature 进口温度°C 85.0 7.0Outlet temperature 出口温度°C 66.6 12.0Pressure drop 压力降kPa 4.31 61.6Heat exchanged 热负荷kW 217.1L.M.T.D.对数温差K 66.1O.H.T.C. service 传热系数(运行) W/(m²*K) 838.0Heat transfer area 换热面积m² 3.9Rel. directions of fluids 流动形式CountercurrentNumber of plates 板片数30Number of passes 流程 1 1Plate material 板片材质ALLOY 316LSealing material 密封垫材质EPDMFF CLIP-ON EPDMFF CLIP-ON Connection material 接口材质Stainless steel Stainless steel Connection diameter 接口尺寸mm 50 50Nozzle orientation 接口方向S3 -> S4 S2 <- S1 T1Design pressure 设计压力bar 10.0 10.0Test pressure 试验压力bar 13.0 13.0Design temperature 设计温度°C 145.0 145.0Length 长 x width 宽 x height 高mm 569 x 320 x 909Liquid volume 液体容积dm³ 6.4 6.0Net weight净重, empty空/operating运行kg 119 / 131________________________________________________________________________________ Performance is conditioned on the accuracy of customer's data and customer's ability to supply equipment and products in conformity therewith.性能基于客户数据精确性及客户是否能根据其产品选择与之相应的设备。

进口板式换热器品牌及国产知名品牌换热器是一种常用的热交换设备，广泛应用于工业生产和能源领域。

板式换热器是其中一种常见的类型，其具有结构紧凑、换热效率高等优点，因此备受青睐。

在市场上，有许多进口板式换热器品牌和国产知名品牌供消费者选择。

下面将详细介绍一些知名的进口板式换热器品牌和国产知名品牌。

一、进口板式换热器品牌1. Alfa Laval(阿尔法拉伐)阿尔法拉伐是全球率先的热交换解决方案提供商，其板式换热器产品在全球范围内广泛应用。

该品牌的换热器具有高效、节能、可靠的特点，适合于各种工业领域。

2. Tranter(特兰特)特兰特是一家专注于热交换技术的公司，其板式换热器产品在全球市场上享有盛誉。

该品牌的换热器具有紧凑的设计、高效的换热性能和可靠的运行，广泛应用于化工、石油、制药等行业。

3. GEA(基尔维特)基尔维特是一家德国知名的工程技术公司，其板式换热器产品具有高效的换热性能和可靠的运行。

该品牌的换热器广泛应用于食品、饮料、制冷、化工等行业，为客户提供优质的热交换解决方案。

二、国产知名品牌1. 浙江美菱(美菱换热)美菱换热是浙江美菱集团旗下的专业换热设备创造企业，其板式换热器产品具有先进的技术和可靠的性能。

该品牌的换热器广泛应用于空调、制冷、石油化工等行业，深受用户信赖。

2. 上海宝德(宝德换热)宝德换热是上海宝德集团旗下的专业热交换设备创造企业，其板式换热器产品具有高效的换热性能和稳定的运行。

该品牌的换热器广泛应用于化工、制药、冶金等行业，为客户提供可靠的热交换解决方案。

3. 江苏博迈(博迈换热)博迈换热是江苏博迈集团旗下的专业换热设备创造企业，其板式换热器产品具有先进的技术和优质的性能。

该品牌的换热器广泛应用于电力、化工、冶金等行业，为客户提供高效的热交换解决方案。

总结：以上介绍了一些进口板式换热器品牌和国产知名品牌。

无论是进口品牌还是国产品牌，它们都在不同程度上具备高效、可靠、节能等特点，可以满足不同行业的换热需求。

进口板式换热器品牌及国产知名品牌引言概述：随着我国工业的不断发展，板式换热器在工业生产中的应用越来越广泛。

板式换热器作为一种高效节能的换热设备，其品牌种类繁多，其中进口品牌和国产知名品牌备受关注。

本文将介绍一些进口板式换热器品牌及国产知名品牌，帮助读者更好地了解市场上的选择。

一、进口板式换热器品牌：1.1 美国ALFA LAVAL（阿法拉伐）：- ALFA LAVAL是世界知名的板式换热器制造商，产品质量可靠，性能优越。

- 公司拥有先进的生产技术和丰富的经验，为客户提供定制化的解决方案。

- ALFA LAVAL的板式换热器广泛应用于石油化工、食品饮料、制药等行业。

1.2 德国SWEP（斯威普）：- SWEP是德国知名的板式换热器品牌，以其高效节能的产品而闻名。

- 公司注重技术创新，不断推出新品种以满足市场需求。

- SWEP的板式换热器在欧洲市场具有较高的市场份额。

1.3 日本SONDEX（山德士）：- SONDEX是日本著名的板式换热器制造商，产品质量稳定可靠。

- 公司拥有丰富的研发经验和技术实力，产品性能优异。

- SONDEX的板式换热器在亚洲市场具有一定的市场份额。

二、国产知名品牌：2.1 沈阳北方重工集团：- 北方重工是国内知名的板式换热器制造企业，产品质量可靠。

- 公司拥有完善的生产线和检测设备，为客户提供高品质的产品。

- 北方重工的板式换热器在国内市场具有较高的知名度和市场份额。

2.2 上海振华重工：- 振华重工是国内领先的板式换热器生产商，产品性能稳定。

- 公司注重技术创新和质量管理，不断提升产品品质。

- 振华重工的板式换热器广泛应用于电力、化工、冶金等行业。

2.3 大连普瑞热能：- 普瑞热能是国内知名的板式换热器品牌，产品性能优秀。

- 公司拥有专业的研发团队和生产技术，为客户提供全方位的服务。

- 普瑞热能的板式换热器在国内外市场具有一定的市场份额。

结论：通过本文介绍，读者可以更全面地了解进口板式换热器品牌及国产知名品牌的情况。

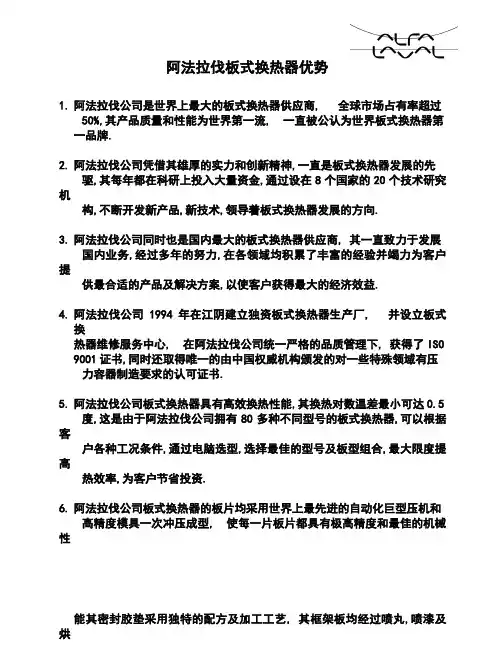

阿法拉伐板式换热器优势1.阿法拉伐公司是世界上最大的板式换热器供应商, 全球市场占有率超过 50%,其产品质量和性能为世界第一流, 一直被公认为世界板式换热器第一品牌.2.阿法拉伐公司凭借其雄厚的实力和创新精神,一直是板式换热器发展的先驱,其每年都在科研上投入大量资金,通过设在8个国家的20个技术研究机构,不断开发新产品,新技术,领导着板式换热器发展的方向.3.阿法拉伐公司同时也是国内最大的板式换热器供应商, 其一直致力于发展国内业务,经过多年的努力,在各领域均积累了丰富的经验并竭力为客户提供最合适的产品及解决方案,以使客户获得最大的经济效益.4.阿法拉伐公司1994年在江阴建立独资板式换热器生产厂, 并设立板式换热器维修服务中心, 在阿法拉伐公司统一严格的品质管理下, 获得了ISO 9001证书,同时还取得唯一的由中国权威机构颁发的对一些特殊领域有压力容器制造要求的认可证书.5.阿法拉伐公司板式换热器具有高效换热性能,其换热对数温差最小可达0.5度,这是由于阿法拉伐公司拥有80多种不同型号的板式换热器,可以根据客户各种工况条件,通过电脑选型,选择最佳的型号及板型组合,最大限度提高热效率,为客户节省投资.6.阿法拉伐公司板式换热器的板片均采用世界上最先进的自动化巨型压机和高精度模具一次冲压成型, 使每一片板片都具有极高精度和最佳的机械性能其密封胶垫采用独特的配方及加工工艺, 其框架板均经过喷丸,喷漆及烘干等工艺处理, 这均使换热器整机具有更高的耐温,耐压及耐腐蚀能力和更长的使用寿命.7.阿法拉伐公司板式换热器具有体积小,重量轻,结构先进的特点, 方便客户安装及维修, 板片采用上悬挂式和先进的定位设计, 以及胶垫通常采用免粘接形式,这均使客户在拆卸,清洗和回装换热器时更轻松, 并能保证客户在现场多次拆装换热器后,不发生泄漏也无需更换胶垫.8.阿法拉伐公司板式换热器由于效率高, 在满足相同负荷时, 可以采用更少的换热面积,降低造价,同时由于大批量生产降低造价, 这均使阿法拉伐公司板式换热器价格极具竞争力.9. 阿法拉伐公司在江阴工厂设有维修服务中心,各地办事处设有专职的服务工程师, 可以方便及时的为客户提供周到的售后服务.密封胶垫特点框架及定位系统特点阿法拉伐板式换热器与国产板式换热器比较。

生活热水换热机组阿法拉伐MAXI-S生活热水机组生活热水系统要求水温稳定，而板式换热器因为水容积很小，换热效率又高，经常出现温度波动的问题，所以生活热水系统通常都采用容积式换热器，即壳管式换热器，板式换热器几乎很少涉及此领域。

但因容积式换热器换热效率低下而导致其体积庞大，其结构特点也经常出现换热盘管穿孔或壳体损坏的问题，其修复通常又很困难或者说很不经济的。

阿法拉伐MAXI-S 系列生活热水系统的出现彻底改变了这一现状。

阿法拉伐MAXI-S 生活热水系统的特点1、阿法拉伐生活热水系统又称半即热式换热机组，即在板式生活热水系统中增加一不锈钢储水罐，起到缓冲的作用。

板式换热器的换热效率通常是容积式的3-5倍，所以此水罐的容积只为容积式换热器容积的1/3-1/5 .2、此系统中通常有两套水泵，一套为系统外循环即热水系统循环使用，此水泵将热水送到各个客房，另一水泵是罐体与板换之间进行罐体内部水循环。

外循环水泵通常是24小时开启，但当用水量很小时，系统温度损失会很小，此时机组热源侧温控阀关闭，外循环水只在罐体及供水系统之间循环，不经过板换。

如此则大量减少了能源浪费，同时也保护了设备。

当罐体温度低于设定温度时，罐体与换热器之间的水泵启动，热源侧温控阀开启进行热水加热，此时所有生活热水均经过换热器进行加热，包括罐体内的水，加热后的热水直接通过罐体上侧的管路送入供水管路，送至各个客房。

罐体上部有一冷热水分离装置，可以保证加热后的热水不会与罐体内冷水混合。

当温度达到设定温度时，温控阀关闭，板换与缓冲罐之间水泵停止。

3、如此设计可以节省大量能源并最大延长设备使用寿命。

同时在很多原来使用容积式换热器的系统中，因容积式换热器压力损失很小，板换的压力损失通常比容积式换热器大一些，如果直接换上板换往往会出现水力失衡，生活热水无法正常循环，或者循环很慢，而阿法拉伐换热机组的的设计则完全克服了这一问题。

4. 此系统中罐体上部有超温保护传感器，当温度一旦超过设定温度，则传感器直接发信号给温控阀关闭系统，并发信号给控制中心报警，确保不会出现水温过高的问题。

•Flexible configuration – heat transfer area can be modified•Easy to install – compact design•High serviceability – easy to open for inspection andcleaning and easy to clean by CIP•Access to Alfa Laval’s global service networkFeaturesEvery detail is carefully designed to ensure optimalperformance, maximum uptime and easy maintenance.Selection of available features, depending on configurationsome features may not be applicable:•Five-point alignment•T-bar roller•CurveFlow TM distribution area•Glued gasket•ClipGrip TM gasket attachment•Offset gasket groove•OmegaPort TM noncircular port holes•Leak chamber•Elongated nut•FlexFlow TM plate design•Compact frame•Bearing boxes•Fixed bolt head•Key hole bolt opening•Lifting lug•Lining•Lock washer•Tightening bolt coverAlfa Laval 360° Service PortfolioOur extensive service offering ensure top performance fromyour Alfa Laval equipment throughout its life cycle. The AlfaLaval 360 Service Portfolio include installation services,cleaning and repair as well as spare parts, technicaldocumentation and trouble shooting. We also offerreplacement, retrofit, monitoring and much more.For information about our complete service offering and howto contact us - please visit /service.General remarks for technical information•The global offering presented in this leaflet may not be available for all regions•All combinations may not be configurable Dimensional drawing Measurements mm (inches)363 FD ALS, PED, ASME 353 FM ALS, PED, MARINE 353 FG ALS, PED, ASMEMarine 12082.5 (81.9”)755 (29.7”)280 (11.0”)FG ALS, PED,ASME2135 (84.0”)780 (30.7”)285 (11.2”)FD ALS, PED,ASME2173 (85.5”)780 (30.7”)323 (12.7”)FT ALS, PED2173 (85.5”)780 (30.7”)323 (12.7”)1 Marine includes the PV-codes: ABS, BV , CCS, ClassNK, DNV, KR, LR, RINA, and RMRS.Technical dataT21-P Single plate 2.8 (0.11)T21-B Single plate1.92 (0.075)Field gasketsNBR, EPDM, FKM, HNBR, HeatSealFlange connections Metal lined: stainless steel, 254, C-276, D-205,TiPd, nickel, titaniumRubber lined: NBRFrame and pressure plate Carbon steel, epoxy paintedOther materials may be available on request Operational dataFM, PED 10.4/151200/392FM, Marine 110.4/151100/212FG, pvcALS 16.0/232200/392FG, ASME 10.4/151250/482FG, PED 16.0/232200/392FD, pvcALS 25.0/362200/392FD, ASME 21.0/304250/482FD, PED 25.0/362200/392FT, PED 40.0/580200/392FT, ALS40.0/580200/3921 Marine standard includes the standards: ABS, BV , CCS, ClassNK, DNV , KR, LR, RINA,and RMRS.Extended pressure and temperature rating may be available on request.Flange connectionsFM, pvcALS ASME B16.5 Class 150 NPS 8JIS B2220 10K 200A FM, PED EN 1092-1 DN200 PN10ASME B16.5 Class 150 NPS 8FM, Marine 1EN 1092-1 DN200 PN10ASME B16.5 Class 150 NPS 8JIS B2220 10K 200A FG, pvcALSEN 1092-1 DN200 PN16EN 1092-1 DN200 PN25ASME B16.5 Class 150 NPS 8JIS B2220 10K 200A JIS B2220 16K 200AFG, ASMEASME B16.5 Class 150 NPS 8EN 1092–1 PN16FG, PEDEN 1092-1 DN200 PN10EN 1092-1 DN200 PN16EN 1092-1 DN200 PN25ASME B16.5 Class 150 NPS 8FD, pvcALSEN 1092-1 DN200 PN25ASME B16.5 Class 300 NPS 8JIS B2220 20K 200A FD, ASME EN1092–1 PN25ASME B16.5 Class 300 NPS 8FD, PEDEN 1092-1 DN200 PN25ASME B16.5 Class 300 NPS 8FT, ALSEN 1092-1 DN200 PN40ASME B16.5 Class 300 NPS 8ASME B16.5 Class 400 NPS 8JIS B2220 200A 30K FT, PEDEN 1092-1 DN200 PN40ASME B16.5 Class 300 NPS 8ASME B16.5 Class 400 NPS 81 Marine includes the standards: ABS, BV , CCS, DNV , ClassNK, KR, LR, RINA, and RMRS.Standard EN1092-1 corresponds to GOST 12815-80 and GB/T 9115.This document and its contents are subject to copyrights and other intellectual property rights owned by Alfa Laval Corporate AB. No part of this document may be copied, re-produced or transmitted in any form or by any means, or for any purpose, without Alfa Laval Corporate AB’s prior express written permission. Information and services provided in this document are made as a benefit and service to the user, and no representations or warranties are made about the accuracy or suitability of this information and these services for any purpose. All rights are reserved.200004046-9-EN-GB© Alfa Laval Corporate AB How to contact Alfa LavalUp-to-date Alfa Laval contact details for all countries are always availableon our website at 。
