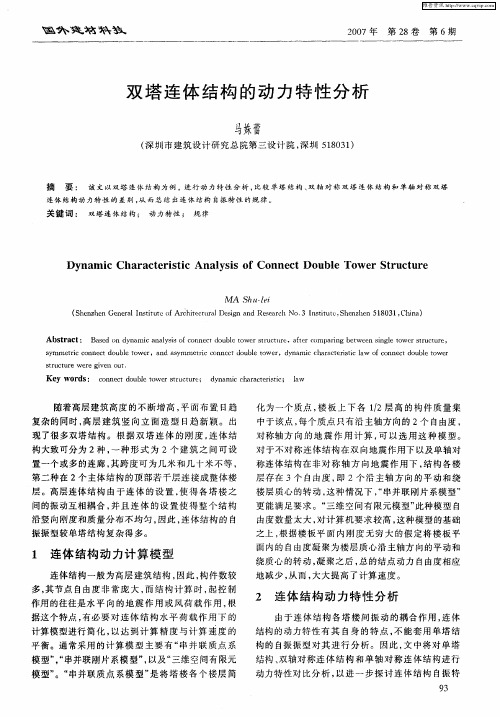

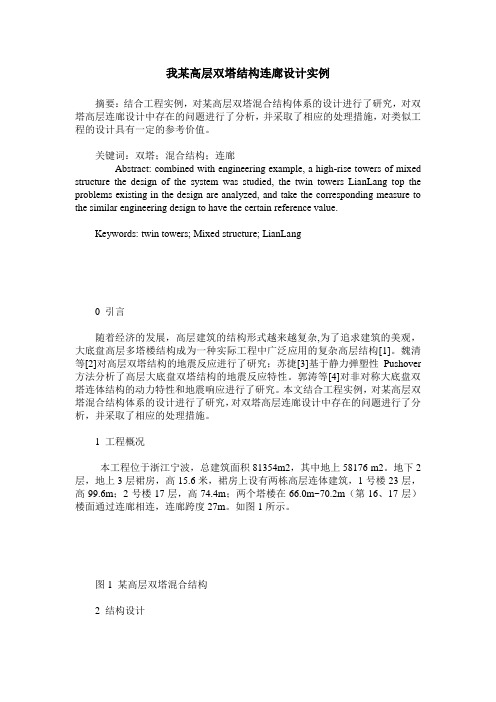

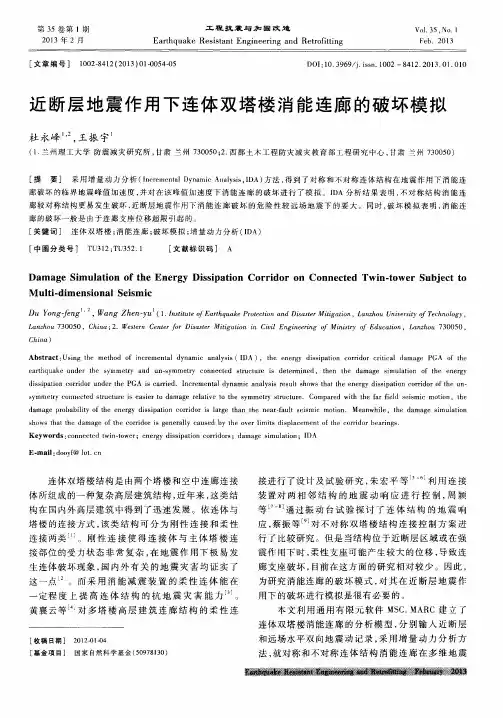

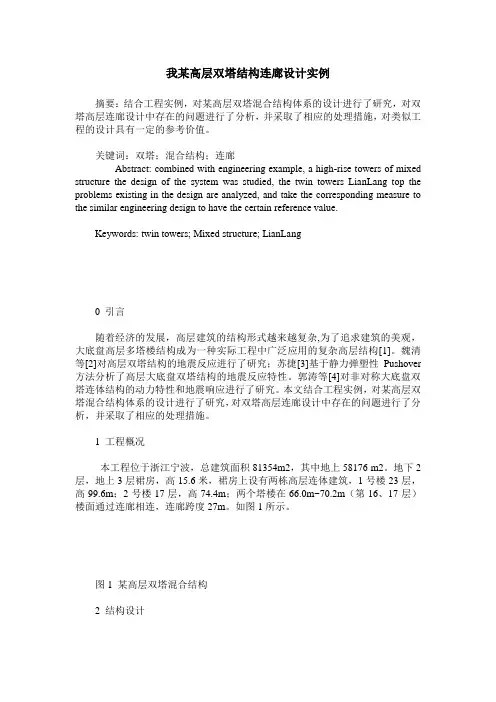

我某高层双塔结构连廊设计实例摘要：结合工程实例，对某高层双塔混合结构体系的设计进行了研究，对双塔高层连廊设计中存在的问题进行了分析，并采取了相应的处理措施，对类似工程的设计具有一定的参考价值。
关键词：双塔；混合结构；连廊Abstract: combined with engineering example, a high-rise towers of mixed structure the design of the system was studied, the twin towers LianLang top the problems existing in the design are analyzed, and take the corresponding measure to the similar engineering design to have the certain reference value.Keywords: twin towers; Mixed structure; LianLang0 引言随着经济的发展，高层建筑的结构形式越来越复杂,为了追求建筑的美观，大底盘高层多塔楼结构成为一种实际工程中广泛应用的复杂高层结构[1]。
魏清等[2]对高层双塔结构的地震反应进行了研究；苏捷[3]基于静力弹塑性Pushover 方法分析了高层大底盘双塔结构的地震反应特性。
郭涛等[4]对非对称大底盘双塔连体结构的动力特性和地震响应进行了研究。
本文结合工程实例，对某高层双塔混合结构体系的设计进行了研究，对双塔高层连廊设计中存在的问题进行了分析，并采取了相应的处理措施。
1 工程概况本工程位于浙江宁波，总建筑面积81354m2，其中地上58176 m2。
地下2层，地上3层裙房，高15.6米，裙房上设有两栋高层连体建筑，1号楼23层，高99.6m；2号楼17层，高74.4m；两个塔楼在66.0m~70.2m（第16、17层）楼面通过连廊相连，连廊跨度27m。
两栋单体之间设置架空连廊的设计摘要：本文探讨了连体超高层建筑刚性连接与柔性连接两种结构方案。
基于计算结果和现有阻尼器技术, 指出柔性方案减震效果主要在于释放连体和塔楼之间水平约束, 并指出柔性方案设计目前未解决好的关键技术问题是动力弹塑性分析。
综合比较各方案优缺点后, 选择了刚性连接方案。
关键词：架空连廊柔性方案刚性连接中图分类号：s611 文献标识码：a 文章编号：前言一、工程概况本工程位于广东珠三角, 地面层数39 层, 高148m, 由平面为切角三角型的对称双塔构成, 东、西塔功能分别为酒店和写字楼, 在第36~ 屋面层通过空中连廊连接( 图1) 。
连廊底部高度130m, 跨度42m, 总高度16.8m。
地震安全性评价表明, 设防烈度为6 度, 常遇地震地面加速度为0.0752g, ⅱ类场地。
100 年基本风压为0.65kn/m2 , 地面粗糙度c类。
二、研究现状和工程经验简介理论分析表明, 不对称连体建筑振型很复杂, 连体之间的内力与塔楼的刚度、连体高度、连体与塔楼的连接方式有较大关系。
连体与塔楼部分交界位置用阻尼器连接可以在双塔连线方向( 纵向) 减小连体内力。
国内连体高层建筑的工程实践逐渐增加, 部分工程还进行了振动台试验验证。
例如: 8 度区北京的uhn 双塔对称连体住宅用了刚性连接, 由于连体是桁架形式, 将两塔的核心筒连接, 较好地协调了双塔的地震力分配和变形, 振动台试验表明罕遇地震下结构保持裂而不坏。
7 度区上海的交银大厦是不对称双塔连体, 试验结果表明在罕遇地震下顶部钢结构连廊处出现拉坏。
7 度区广州信合广场是强不对称连体双塔结构, 进行了刚性和柔性连接的对比试验, 试验结果和理论分析一致, 柔性连接可以减小连体内力, 最后本工程实施的是刚性连接方案。
抗震规范对强连接提出的设计建议是尽量对称和保障连体以及下部楼层的强度。
世界上首幢超高层连体建筑- 日本大阪市新梅田大厦, 采用在39~ 40 层处刚性连接, 在风荷载作用下, 刚性连接连体结构的纵向位移为非连体结构位移的46% ~ 53%, 倾覆力矩为非连体结构的57%~ 65% 。

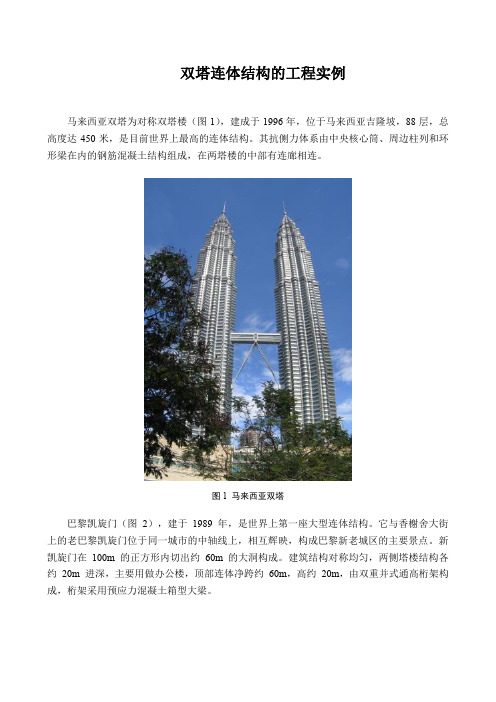

双塔连体结构的工程实例马来西亚双塔为对称双塔楼（图1），建成于1996年，位于马来西亚吉隆坡，88层，总高度达450米，是目前世界上最高的连体结构。
其抗侧力体系由中央核心筒、周边柱列和环形梁在内的钢筋混凝土结构组成，在两塔楼的中部有连廊相连。
图1 马来西亚双塔巴黎凯旋门（图2），建于1989 年，是世界上第一座大型连体结构。
它与香榭舍大街上的老巴黎凯旋门位于同一城市的中轴线上，相互辉映，构成巴黎新老城区的主要景点。
新凯旋门在100m 的正方形内切出约60m 的大洞构成。
建筑结构对称均匀，两侧塔楼结构各约20m 进深，主要用做办公楼，顶部连体净跨约60m，高约20m，由双重并式通高桁架构成，桁架采用预应力混凝土箱型大梁。
图2 巴黎凯旋门上海交银大厦（图3）位于浦东陆家嘴金融开发区内，为不对称连体结构。
北塔楼55 层，高230.35m，南塔楼48 层，高197.55m。
两幢塔楼整体外形呈H 型，在第13、26、39 层分别一层楼高（4.1m），净跨12.4m 的两个空间桁架将两幢塔楼连接在一起，两空间桁架又通过交叉斜撑连成整体，以增强塔楼间的连接。
连体与塔楼采用刚性连接。
上海交银金融大厦，为双塔弱连结构，由于两塔楼的高度不同，动力特性有较大差异，塔楼间的析架结构协调结构的变形，对整体结构的受力性能产生影响。
为了研究结构的抗震性能，同济大学进行了振动台试验，试验模型缩比为模型包括两个高层塔楼和塔楼间析架，模型总高米，总质量为吨。
试验分析认为，七度多遇地震作用下，结构处于弹性工作阶段七度地震作用下，结构出现微裂缝，析架无变形，结构满足规范设计要求罕遇七度地震作用下，结构底部柱和剪力墙出现水平裂缝，析架部分屈服，结构不会倒塌，满足设计规范要求八度罕遇地震作用下，结构出现严重开裂，变形增大，析架屈曲，甚至拉断。
图3 上海交银金融大厦梅田摩天大厦（图4），位于日本大阪，为的高层综合写字楼，建成于1993 年，是世界最早的连体超高建筑。

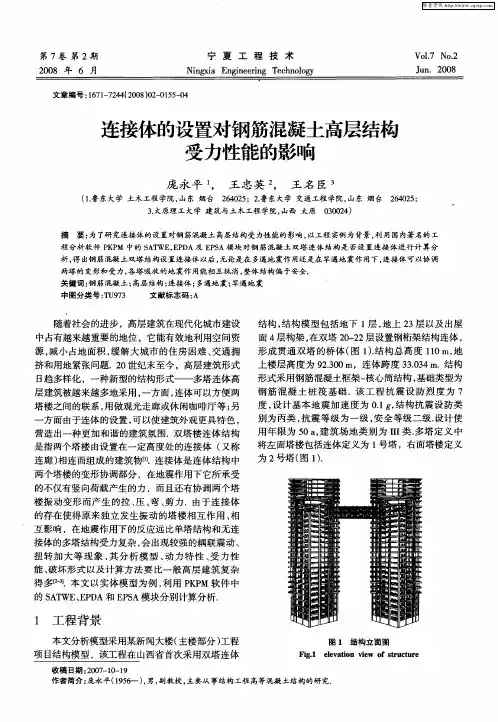

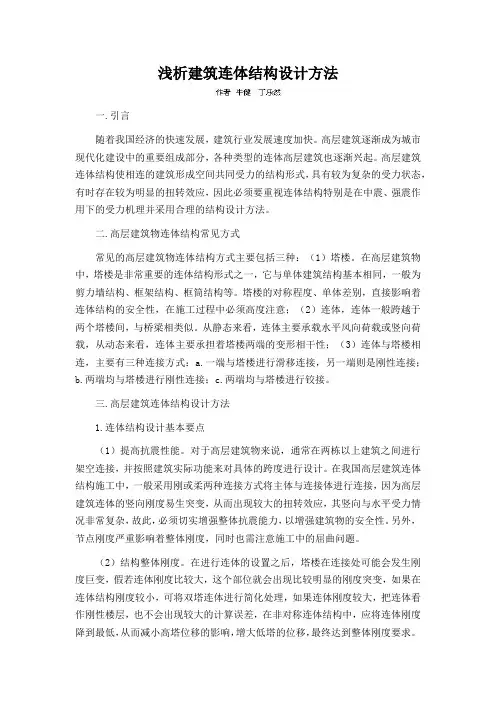

浅析建筑连体结构设计方法一.引言随着我国经济的快速发展，建筑行业发展速度加快。
高层建筑逐渐成为城市现代化建设中的重要组成部分，各种类型的连体高层建筑也逐渐兴起。
高层建筑连体结构使相连的建筑形成空间共同受力的结构形式，具有较为复杂的受力状态，有时存在较为明显的扭转效应，因此必须要重视连体结构特别是在中震、强震作用下的受力机理并采用合理的结构设计方法。
二.高层建筑物连体结构常见方式常见的高层建筑物连体结构方式主要包括三种：（1）塔楼。
在高层建筑物中，塔楼是非常重要的连体结构形式之一，它与单体建筑结构基本相同，一般为剪力墙结构、框架结构、框筒结构等。
塔楼的对称程度、单体差别，直接影响着连体结构的安全性，在施工过程中必须高度注意；（2）连体，连体一般跨越于两个塔楼间，与桥梁相类似。
从静态来看，连体主要承载水平风向荷载或竖向荷载，从动态来看，连体主要承担着塔楼两端的变形相干性；（3）连体与塔楼相连，主要有三种连接方式：a.一端与塔楼进行滑移连接，另一端则是刚性连接；b.两端均与塔楼进行刚性连接；c.两端均与塔楼进行铰接。
三.高层建筑连体结构设计方法1.连体结构设计基本要点（1）提高抗震性能。
对于高层建筑物来说，通常在两栋以上建筑之间进行架空连接，并按照建筑实际功能来对具体的跨度进行设计。
在我国高层建筑连体结构施工中，一般采用刚或柔两种连接方式将主体与连接体进行连接，因为高层建筑连体的竖向刚度易生突变，从而出现较大的扭转效应，其竖向与水平受力情况非常复杂，故此，必须切实增强整体抗震能力，以增强建筑物的安全性。
另外，节点刚度严重影响着整体刚度，同时也需注意施工中的屈曲问题。
（2）结构整体刚度。
在进行连体的设置之后，塔楼在连接处可能会发生刚度巨变，假若连体刚度比较大，这个部位就会出现比较明显的刚度突变，如果在连体结构刚度较小，可将双塔连体进行简化处理，如果连体刚度较大，把连体看作刚性楼层，也不会出现较大的计算误差，在非对称连体结构中，应将连体刚度降到最低，从而减小高塔位移的影响，增大低塔的位移，最终达到整体刚度要求。

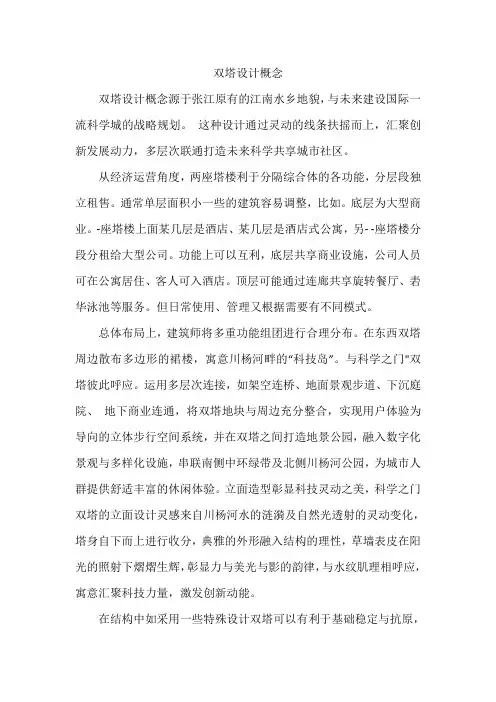

双塔设计概念
