腕臂支柱的装配

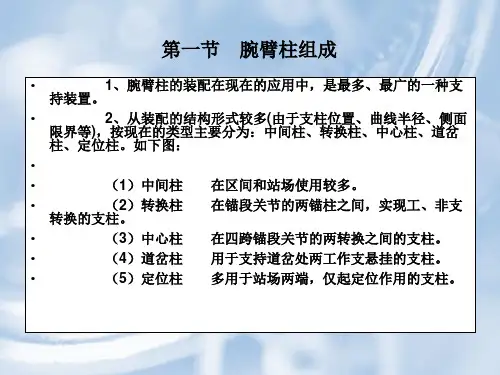

腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中，是最多、最广的一种支持装置。

2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等)，按现在的类型主要分为：中间柱、转换柱、中心柱、道岔柱、定位柱。

如下图：（1）中间柱在区间和站场使用较多。

（2）转换柱在锚段关节的两锚柱之间，实现工、非支转换的支柱。

（3）中心柱在四跨锚段关节的两转换之间的支柱。

（4）道岔柱用于支持道岔处两工作支悬挂的支柱。

（5）定位柱多用于站场两端，仅起定位作用的支柱。

3、腕臂柱的装配，根据支柱在线路位置的不同（如直线、曲线内侧、曲线外侧等），侧面限界的不同，它的装配形式也都不同。

根据下面的腕臂柱结构图，可以看出一个完整的腕臂柱装配，主要是由支持装置和定位装置组成。

一、支持装置作用：支持接触悬挂，传递接触悬挂的负荷给支柱。

组成：由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。

1、腕臂（1）、作用：用来支持接触悬挂，并起传递负荷的作用。

（2）、所用材料：一般是用圆形钢管制成、槽钢和角钢。

（3）、型号：2＂－3.0，1½＂－2.8，（按钢管的粗细和长度确定型号），TG型为加强腕臂。

（4）、按其电气性能分为绝缘腕臂和非绝缘腕臂。

2、水平拉杆（杵环杆）及压管（1）、水平拉杆只能承受拉力。

（2）、用料：一般用直径Ø16的圆钢制成。

（3）、型号：10、12、14、16、18、21、23，（按长度确定）。

（4）、安装时注意事项：水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。

（5）、在受压和难以判断是受拉还是受压的时候应采用压管。

（6）、用料：一般用1½＂、1＂的钢管制成。

（7）、型号：Y－19，Y－23，（按长度确定）。

（8）、安装时注意事项：①压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。

②在调整压管时，使其保证套管内余留200mm。

③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。

支柱装配腕臂安装施工作业指导书1 适用范围适用于怀邵衡铁路支柱装配安装。

2 作业准备2.1 内业技术准备熟悉施工组织设计；组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，尤其是重点工序须重点学习，反复研究；各施工人员经过专业培训，考核合格后上岗；2.2 外业技术准备（1）支柱整正已符合技术标准，支柱标高已确定，腕臂上、下底座安装高度已确定；（2）腕臂结构已预配完成；（3）腕臂棒式绝缘子已进场，并经检验合格。

3 技术要求（1）腕臂上底座安装高度应符合设计要求，上下底座螺栓穿向线路侧，下底座位置需要根据输入参数软件验证确定，施工允许偏差为±50mm。

（2）腕臂各种连接件螺栓紧固力矩应使用力矩扳手紧固，必须达到下表要（3）腕臂安装完成后应模拟测量承力索高度及拉出值，承力索高度允许偏差±50mm、拉出值允许偏差±30mm；（4）腕臂棒式绝缘子排水孔朝下。

4 施工程序与工艺流程4.1 施工程序施工程序为：施工准备→安装腕臂底座→运输→组装绝缘子→腕臂安装→结束4.2工艺流程工艺流程图5 施工要求5.1 施工准备（1）根据施工计划，按施工平面布置图、安装图从料库领取预配所需材料； （2）按《高速铁路电力牵引供电工程施工质量验收标准》（TB10758-2010）要求进行外观检查，凡不合格品，严禁使用并退给材料员，材料员应予以标识，另隔离存放，待处理。

5.2 施工工艺 5.2.1 施工准备（1）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项；（2）按安装计划，从料库将所需上底座、下底座、棒式绝缘子、腕臂领出。

5.2.2底座安装（人工）（1）施工人员到达现场后，按照规格型号开始将腕臂底座撒放到位； （2）安装人员一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座预组装后扎牢；（3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置； （4）两人配合，按设计要求将腕臂底座安放在预留孔处，把上（下）底座螺栓由支柱穿向线路侧，一人把上（下）底座扶正，另一人预带垫片螺帽，用梅花扳手紧固后，并用力矩扳手检测达标；（5）上底座安装完毕，两人下至下底座位置1m 左右，扎好安全带； （6）按照③~⑤步骤安装下底座。

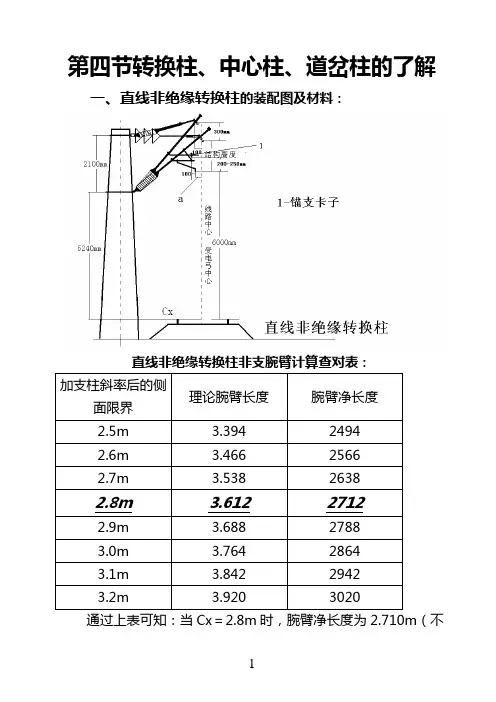

第四节转换柱、中心柱、道岔柱的了解一、直线非绝缘转换柱的装配图及材料：直线非绝缘转换柱非支腕臂计算查对表：非受力部分）作为基数，Cx只要每增加（或减少）0.1m，腕臂净长度就会增加（或减少）75mm。

直线非绝缘转换柱的装配时注意事项：（1）、腕臂底座应安装正确。

（2）、腕臂与棒瓷连接时，铁锚压板开口应对着悬瓷的方向，漏水孔应朝下。

（3）、套管绞环、套管双耳、2＂定位环、1＂定位环的安装都在同一个断面内。

（4）、套管绞环、2＂定位环、1＂定位环的缺口应对着受力零件的反方向安装。

（5）、腕臂的非受力部分露头长为100－200mm。

（6）、套管绞环沿线路方向，垂直安装，缺口向上，在紧固螺母时应对角紧固并使各个螺母受力均衡。

（7）、调节板与水平拉杆连接时，不得少于2孔，也不宜装入最后一孔（一般在2－8孔）。

（8）、水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。

（9）、压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。

（10）、在调整压管时，使其保证套管内余留200mm，在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。

（11）、定位管安装后应呈水平状态，允许仰头，但不超过30mm。

（12）、定位管的偏移方向正确，偏移最大不能超过定位管长度的⅓。

（13）、定位环与定位管的定位钩连接处应垂直，防止扭劲。

（14）、定位环安装位置距定位管的根部不小于40mm。

（15）、定位管与防风支撑间的夹角α：在直线区段α为35º－70º间；在曲线区段α为30º－75º间。

（16）、定位器坡度：1/5－1/10之间，设计规范中规定在1/3－1/7之间，一般按1/5进行调整。

（17）、定位器的偏移方向正确，当在平均温度时，定位器垂直于线路；当大于或小于平均温度时，定位器与此处导线的伸缩值一致；当达到限界温度时，定位器的偏移值不能超过定位器长度的⅓。

腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中，是最多、最广的一种支持装置。

2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等)，按现在的类型主要分为：中间柱、转换柱、中心柱、道岔柱、定位柱。

如下图：（1）中间柱在区间和站场使用较多。

（2）转换柱在锚段关节的两锚柱之间，实现工、非支转换的支柱。

（3）中心柱在四跨锚段关节的两转换之间的支柱。

（4）道岔柱用于支持道岔处两工作支悬挂的支柱。

（5）定位柱多用于站场两端，仅起定位作用的支柱。

3、腕臂柱的装配，根据支柱在线路位置的不同（如直线、曲线内侧、曲线外侧等），侧面限界的不同，它的装配形式也都不同。

根据下面的腕臂柱结构图，可以看出一个完整的腕臂柱装配，主要是由支持装置和定位装置组成。

一、支持装置作用：支持接触悬挂，传递接触悬挂的负荷给支柱。

组成：由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。

1、腕臂（1）、作用：用来支持接触悬挂，并起传递负荷的作用。

（2）、所用材料：一般是用圆形钢管制成、槽钢和角钢。

（3）、型号：2＂－3.0，1½＂－2.8，（按钢管的粗细和长度确定型号），TG型为加强腕臂。

（4）、按其电气性能分为绝缘腕臂和非绝缘腕臂。

2、水平拉杆（杵环杆）及压管（1）、水平拉杆只能承受拉力。

（2）、用料：一般用直径Ø16的圆钢制成。

（3）、型号：10、12、14、16、18、21、23，（按长度确定）。

（4）、安装时注意事项：水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。

（5）、在受压和难以判断是受拉还是受压的时候应采用压管。

（6）、用料：一般用1½＂、1＂的钢管制成。

（7）、型号：Y－19，Y－23，（按长度确定）。

（8）、安装时注意事项：①压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。

②在调整压管时，使其保证套管内余留200mm。

③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。

第一节腕臂支柱的装配腕臂支柱的装配是指腕臂支持装置在支柱上部的装配。

即指定位装置、腕臂和支柱组合的形式。

支持装置中以腕臂支持装置应用最广泛，所以腕臂支柱装配是接触网结构的主要组成部分。

我国采用的支柱装配的结构形式较多，早期引进的前苏联的技术，近一时期引进了法国和德国的技术，也曾引进过日本的技术。

不同的国家采用的悬挂形式和腕臂结构形式各不相同，本书介绍京沪线电气化铁路腕臂装配形式。

一、腕臂支柱装配的要求腕臂支柱装配安装图应满足以下几点要求：1、接触线正常工作高度箱区段一般为6450mm，困难地段不小于6330mm，其它地段以设计为准；2、接触线的拉出值，直线区段一般为300mm；3、接触悬挂的结构高度，一般为1400mm，有变化时见平面图附注；4、支柱的侧面限界区间满足大机养道要求，一般为3.1m；5、最小绝缘距离，一般要求不小于500mm。

困难时不小于300mm。

二、腕臂底座的选用京沪线所有腕臂底都为孔外安装，对双底座的要求为：道岔柱为1200mm长双底座，所有转换柱、中心柱为1600mm长双底座。

腕臂底座的有关接触网腕臂安装图有：1、接触网腕臂安装图第一册腕臂安装单线图[京沪电化徐沪施(网)-050000]，可根据平面布置图查本图，再根据本图查腕臂安装图。

2、接触网锚段关节、线岔平面图[京沪电化徐沪施(网)-040000]，根据本图可以了解关节的平面布置和立面布置的有关设计。

下面是京沪线各种锚段关节平面、立面图的示意图。

四跨绝缘关节立面示意图四跨绝缘关节平面示意图五跨绝缘关节立面示意图四跨非绝缘关节立面示意图四跨非绝缘关节平面示意图六跨带中性区双绝缘关节电分相平、立面示意图3、接触网腕臂安装图 第二册 [京沪电化徐沪施(网)-050000]，根据本图可直接查出所需零件及安装要求。

接触网平面布置图的安装图号为单线图号，在应用过程中应从单线图中查腕臂安装图。

下面分别介绍正线(R ≥4500m 段的中间柱(050101)和正线直线段的锚段关节(050201)单线图，以及怎样从单线图中查腕臂安装图。

新建铁路南京至杭州客运专线四电系统集成工程（电气化专业）支柱装配作业指导书编号：NH-DH-03编制：刘涛审核：罗林生批准：毛伟中铁建电气化局集团有限公司宁杭客专工程指挥部电气化项目部2010年 6月10日一、施工准备1、劳动组织2、工机具3、主要材料、设备二、工艺流程图安装腕臂底座安装绝缘棒安装腕臂结束三、操作方法1、安装腕臂底座1.1人系上安全带，打上脚扣上杆，1人地面配合，有竹梯时可采用竹梯上杆。

1.2再上杆1人带安全带、小绳，扎好安全带，放下小绳，地面人员将底座预组件装好后扎牢。

1.3杆上一人拉绳，将底座提至安装位置。

1.4两人配合，把上底座螺栓由线路侧穿向田野侧，一人把上底座扶正，另一人预带垫片螺帽，用梅花搬手紧固后，用力矩搬手检验紧固力矩。

1.5上底座安装完毕，两人解开安全带攀至下底座位置1m以下扎好安全带。

1.6按1—4的要求，安装下底座。

2、安装绝缘子、组装腕臂2.1 按安装计划，将所需棒式绝缘子运至工地，放在平地上。

2.2 按设计要求，装配P、X腕臂棒式绝缘子。

2.3 用塑料布将棒式绝缘子包好，用φ2.0铁绑三遍（两头、中间），再用草带包上，用φ2.0铁线同包塑料布一样扎三遍。

2.4 按标识将P、X腕臂连接上，拧好螺母和开口销，螺栓销应穿向来车方向。

3、安装腕臂3.1将腕臂用绳子拉至适当高度后，抬起斜腕臂，将斜腕臂棒瓷的连接板插入腕臂底座，扶住底座配合，斜腕臂棒瓷连接板的孔与下底座连接板孔对齐，立即把螺栓销穿入。

3.2扶住斜腕臂，抬起平腕臂，把棒瓷连接板对准上底座的连接板，当两孔对准时，立即将螺栓销穿上，然后安装好螺母和开口销。

4、结束4.1 检查安装完的腕臂，确认无误，按上述步骤，继续安装下一个腕臂。

4.2 当天工作结束后，施工人员填写记录。

四、技术标准1、底座应呈水平状，用水平尺测量。

各连接零件螺栓紧固力矩应符合产品使用说明书的要求。

2、腕臂棒式绝缘子排水孔朝下。

五、注意事项1、捆绑腕臂铁线应收回。
