腕臂装配1

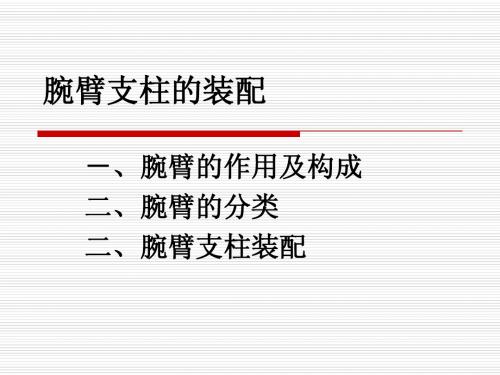

腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中，是最多、最广的一种支持装置。

2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等)，按现在的类型主要分为：中间柱、转换柱、中心柱、道岔柱、定位柱。

如下图：（1）中间柱在区间和站场使用较多。

（2）转换柱在锚段关节的两锚柱之间，实现工、非支转换的支柱。

（3）中心柱在四跨锚段关节的两转换之间的支柱。

（4）道岔柱用于支持道岔处两工作支悬挂的支柱。

（5）定位柱多用于站场两端，仅起定位作用的支柱。

3、腕臂柱的装配，根据支柱在线路位置的不同（如直线、曲线内侧、曲线外侧等），侧面限界的不同，它的装配形式也都不同。

根据下面的腕臂柱结构图，可以看出一个完整的腕臂柱装配，主要是由支持装置和定位装置组成。

一、支持装置作用：支持接触悬挂，传递接触悬挂的负荷给支柱。

组成：由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。

1、腕臂（1）、作用：用来支持接触悬挂，并起传递负荷的作用。

（2）、所用材料：一般是用圆形钢管制成、槽钢和角钢。

（3）、型号：2＂－3.0，1½＂－2.8，（按钢管的粗细和长度确定型号），TG型为加强腕臂。

（4）、按其电气性能分为绝缘腕臂和非绝缘腕臂。

2、水平拉杆（杵环杆）及压管（1）、水平拉杆只能承受拉力。

（2）、用料：一般用直径Ø16的圆钢制成。

（3）、型号：10、12、14、16、18、21、23，（按长度确定）。

（4）、安装时注意事项：水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。

（5）、在受压和难以判断是受拉还是受压的时候应采用压管。

（6）、用料：一般用1½＂、1＂的钢管制成。

（7）、型号：Y－19，Y－23，（按长度确定）。

（8）、安装时注意事项：①压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。

②在调整压管时，使其保证套管内余留200mm。

③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。

腕臂地面装配一、腕臂及定位装置的组成（如图1）图1 直线正定位的安装形式(一)定位装置的安装1、定位装置材料2、定位装置装配图（1）矩形铝合金定位器（3EGF008281Z3063）（2）定位线夹（3EGF004267Z3163）（3）定位支持器Ø55（3EGF008557Z3063）（4）定位器电联接线（3EGF008600Z3063）（5）定位管管帽Ø55（3EGF004834Z3063）3、定位装置安装步骤及技术要求（1）定位器的头朝下，在定位支持器底部的凹进处把定位器从其开口处套入，然后把定位器另一端的接触线线夹固定在接触线上。

（2）在定位器和定位支持器上安装螺栓、垫片。

螺母为M10（3）在安装定位器之前安装定位线夹，所有螺栓紧固的接触线和承力索线夹均须抹无酸锂基润滑脂。

注意U型塞钉的方向，从里向外安装且U形销钉的末端向上弯曲60°，定位线夹注意受力面。

（4）定位线夹的螺母紧固力矩为25Nm(二)腕臂旋转组件的安装1、腕臂旋转组件的材料2、腕臂旋转组件装配图（1）套管单耳Ø70（垂直定位环）3EGF005636Z3063（2）旋转接头（3EGF004831Z304）（3）双耳套筒Ø55(3EGF004830Z3064)3、腕臂旋转组件安装步骤及技术要求（1）垂直定位环的螺丝最大力矩为70Nm，两个螺丝的力矩应该一致。

（2）双耳套筒的顶丝力矩为75Nm，螺母的力矩为50Nm。

(三)悬吊装置的安装1、悬吊装置材料2、悬吊装置装配图（1）定位管吊线（软态6.0-SE A4）3EGF009198Z3064（2）吊钩定位环Ø55(3EGF005584Z3063)（3）水平定位环Ø55(3EGF005442Z3063)（4）防风拉线（含卡子）3EGF006983Z30633、悬吊装置安装步骤及技术要求（1）吊钩定位环的螺母最大力矩为35Nm，两螺母的力矩应一致。

腕臂地面组装的作业流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!腕臂地面组装的作业流程是一项关键的制造工艺，它涉及到多个步骤和程序。

支柱装配腕臂安装施工作业指导书1 适用范围适用于怀邵衡铁路支柱装配安装。

2 作业准备2.1 内业技术准备熟悉施工组织设计；组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，尤其是重点工序须重点学习，反复研究；各施工人员经过专业培训，考核合格后上岗；2.2 外业技术准备（1）支柱整正已符合技术标准，支柱标高已确定，腕臂上、下底座安装高度已确定；（2）腕臂结构已预配完成；（3）腕臂棒式绝缘子已进场，并经检验合格。

3 技术要求（1）腕臂上底座安装高度应符合设计要求，上下底座螺栓穿向线路侧，下底座位置需要根据输入参数软件验证确定，施工允许偏差为±50mm。

（2）腕臂各种连接件螺栓紧固力矩应使用力矩扳手紧固，必须达到下表要（3）腕臂安装完成后应模拟测量承力索高度及拉出值，承力索高度允许偏差±50mm、拉出值允许偏差±30mm；（4）腕臂棒式绝缘子排水孔朝下。

4 施工程序与工艺流程4.1 施工程序施工程序为：施工准备→安装腕臂底座→运输→组装绝缘子→腕臂安装→结束4.2工艺流程工艺流程图5 施工要求5.1 施工准备（1）根据施工计划，按施工平面布置图、安装图从料库领取预配所需材料； （2）按《高速铁路电力牵引供电工程施工质量验收标准》（TB10758-2010）要求进行外观检查，凡不合格品，严禁使用并退给材料员，材料员应予以标识，另隔离存放，待处理。

5.2 施工工艺 5.2.1 施工准备（1）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项；（2）按安装计划，从料库将所需上底座、下底座、棒式绝缘子、腕臂领出。

5.2.2底座安装（人工）（1）施工人员到达现场后，按照规格型号开始将腕臂底座撒放到位； （2）安装人员一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座预组装后扎牢；（3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置； （4）两人配合，按设计要求将腕臂底座安放在预留孔处，把上（下）底座螺栓由支柱穿向线路侧，一人把上（下）底座扶正，另一人预带垫片螺帽，用梅花扳手紧固后，并用力矩扳手检测达标；（5）上底座安装完毕，两人下至下底座位置1m 左右，扎好安全带； （6）按照③~⑤步骤安装下底座。

安装使用说明整体式腕臂安装使用说明书所有执行本产品安装、调试、及维护的人员必须具有以下所述人员说明及要求：的资格和经验：、已经详细阅读本说明书下述的内容。

1 、按照图纸或以图纸的相关要求为基础工作。

2 、避免伤害及安全规则。

3 4、调试方法和调试步骤。

、急救知识请参阅有关规范。

5一、产品用途及说明本零件为整体式用途：用于在铁路电气化铁道接触网系统中支撑、悬挂接触网。

结构。

线路结构高度为950mm 二、产品组成及示意图整体式腕臂装置由以下零部件组成：水平腕臂、斜腕臂、抱箍型定位环、腕臂支撑、定位管承力索座等组成。

本装置中不包含定位器装置。

反定位腕臂装置和非工整体式腕臂装置按照适用类型分为正定位腕臂装置、其基本结构如下图所示，但不限于此种形式作支腕臂定位装置三种基本形式。

：（线路具体安装形式的选用以施工安装图为准）汉和飞轮（北京）电气化器材有限公司 1安装使用说明1.正定位腕臂结构示意图31正定位腕臂装置，由下述产品组成：5.承力索座整体式定位管斜腕臂 3. 4.抱箍型定位环1．平腕臂 2.2.反定位腕臂结构示意图反腕臂定位装置，由下述产品组成：1．平腕臂 2.斜腕臂 3. 承力索座4. 整体式定位管5.抱箍型定位环6.腕臂支撑3.非工作支腕臂定位装置结构示意图312654非工作支腕臂定位装置，由下述产品组成：1.平腕臂 2.斜腕臂 3. 承力索座4. 整体式定位管 5.抱箍型定位环6.腕臂支撑汉和飞轮（北京）电气化器材有限公司 2安装使用说明三、机械性能腕臂系统整体机械性能： (kN)(kN)接触线水平荷重垂直荷重类型 (kN) 承力索水平荷重工作支正、反定位 1.83 2.021.951.953.52非工作支 3.03该参数为日本新干线接触网系统参数。

四、安装方法、整体式腕臂的预配：1）每套整体式腕臂装置的水平腕臂、斜腕臂、腕臂支撑、定位管上面都刻有 1支柱号。

在预配之前对每根支柱的水平腕臂、斜腕臂、腕臂支撑、定位管与工点图上面设计尺寸进行复核。

接触网工程支柱装配施工作业指导书第一节支柱装配测量和计算一、施工组织1、人员组织2、工机具二、工艺流程图：三、操作方法1、超高测量置镜点在距支柱15～20m的路肩上。

在支柱点处两轨面上竖好塔尺，调整仪器，读取塔尺读数，并作记录；两轨面塔尺读数相减即为超高值。

用道尺或采用专用激光测量仪测量超高，并做记录。

2、划轨面标记以站前单位三次整道过后的线路实际轨面为基准，采用水准仪和塔尺进行测量。

将塔尺垂直放在轨面上（曲线上放在低轨上），用水准仪读出塔尺上读数，再将同等高度抄在支柱上做标记。

直线区段支柱以此标记为准，将塔尺读数减去3cm（为预留精细整道抬高量，线路到位地段不考虑），用钢卷尺向下量取并做轨面标记；曲线区段上以此标记为准将塔尺读数减去3cm和1/2轨面超高，用钢卷尺向下量取并做轨面标记。

3、划腕臂底座标记以轨面标记为基准，用15m钢尺测量出支柱上、下腕臂底座安装高度，并做标记。

4、支柱倾斜率（MN）测量斜率的测量值以支柱外沿的倾斜率为准。

经纬仪宜置于跨距中间位置，在支柱向田野侧倾斜时，镜身距线路中心距离与被测支柱后沿到线路中心距离相一致。

在轨面线后沿处水平放置钢卷尺，沿支柱顶端后沿向轨面标记处读数（δ）。

在支柱向线路侧倾斜时，镜身距线路中心距离与被测支柱前沿到线路中心距离相一致。

在轨面线前沿处水平放置钢卷尺，沿支柱顶端后沿向轨面标记处读数（δ）（也可采用支柱斜率测量仪测量）。

5、支柱侧面限界测量限界值为近轨轨面处支柱前沿至轨道中心的距离，采用DJJ多功能接触网检测仪测量支柱侧面限界。

或者采用丁字尺、三角直角档板、水平尺测量支柱限界，测量限界均以轨面所在平面上测量。

6、内业整理测量任务由各个测量组专业技术负责人组织人员，依据工艺要求和有关文件资料认真测量，并将测量结果按照附表1的形式整理，完成交到支柱装配计算组。

7、微机计算依据程序要求将整理的各部数据依次输入，支柱装配计算包括组合定位装置。

要求输入的项目有区间、锚段、支柱号、计算类型、定位器类型、定位形式、导高、结构高度、钢轨轨距、上下腕臂底座间距、斜腕臂底座离地距离（以上数据取默认值）、支柱限界、拉出值、超高、支柱倾斜率（此4项为测量值）。
