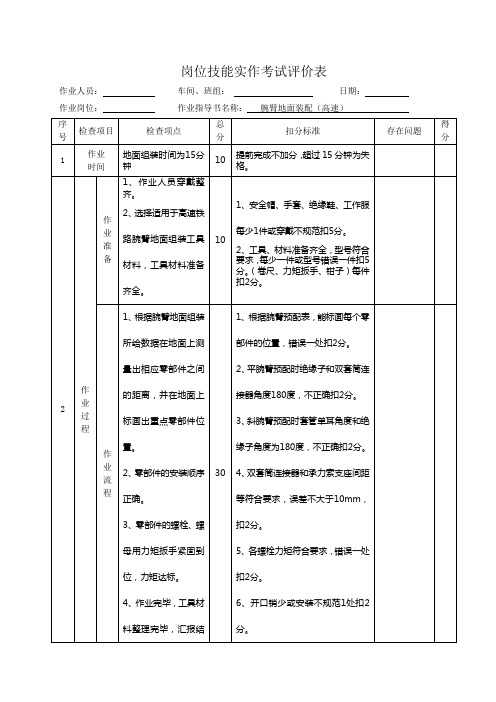

岗位技能实作考试评价表作业人员:车间、班组:日期:作业岗位:作业指导书名称:腕臂地面装配(高速)序号检查项目检查项点总分扣分标准存在问题得分1 作业时间地面组装时间为15分钟10提前完成不加分,超过15分钟为失格。
2 作业过程作业准备1、作业人员穿戴整齐。
2、选择适用于高速铁路腕臂地面组装工具材料,工具材料准备齐全。
101、安全帽、手套、绝缘鞋、工作服每少1件或穿戴不规范扣5分。
2、工具、材料准备齐全,型号符合要求,每少一件或型号错误一件扣5分。
(卷尺、力矩扳手、钳子)每件扣2分。
作业流程1、根据腕臂地面组装所给数据在地面上测量出相应零部件之间的距离,并在地面上标画出重点零部件位置。
2、零部件的安装顺序正确。
3、零部件的螺栓、螺母用力矩扳手紧固到位,力矩达标。
4、作业完毕,工具材料整理完毕,汇报结束。
5、回答提问。
301、根据腕臂预配表,能标画每个零部件的位置,错误一处扣2分。
2、平腕臂预配时绝缘子和双套筒连接器角度180度,不正确扣2分。
3、斜腕臂预配时套管单耳角度和绝缘子角度为180度,不正确扣2分。
4、双套筒连接器和承力索支座间距等符合要求,误差不大于10mm,扣2分。
5、各螺栓力矩符合要求,错误一处扣2分。
6、开口销少或安装不规范1处扣2分。
7、辅助人员仅限于协助扶持、固定零部件,严禁帮助领料、提醒作业人员等,否则每次扣作业人员2分。
3 作业质量符合腕臂地面组装按顺序作业流程301、根据腕臂地面组装作业流程,所给数据未进行测量、标画及相关重点零部件未按照顺序组装每项扣5分。
2、问题回答未到关键点每次扣2分。
4 作业安全及其他1、按规定穿戴劳动防护用品。
2、执行作业安全规定。
201、出现划伤、碰伤扣10分。
2、正确使用工具,不正确使用每次扣2分,损坏工具、材料每次扣5分。
考评员:总得分:。
腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中,是最多、最广的一种支持装置。
2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等),按现在的类型主要分为:中间柱、转换柱、中心柱、道岔柱、定位柱。
如下图:(1)中间柱在区间和站场使用较多。
(2)转换柱在锚段关节的两锚柱之间,实现工、非支转换的支柱。
(3)中心柱在四跨锚段关节的两转换之间的支柱。
(4)道岔柱用于支持道岔处两工作支悬挂的支柱。
(5)定位柱多用于站场两端,仅起定位作用的支柱。
3、腕臂柱的装配,根据支柱在线路位置的不同(如直线、曲线内侧、曲线外侧等),侧面限界的不同,它的装配形式也都不同。
根据下面的腕臂柱结构图,可以看出一个完整的腕臂柱装配,主要是由支持装置和定位装置组成。
一、支持装置作用:支持接触悬挂,传递接触悬挂的负荷给支柱。
组成:由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。
1、腕臂(1)、作用:用来支持接触悬挂,并起传递负荷的作用。
(2)、所用材料:一般是用圆形钢管制成、槽钢和角钢。
(3)、型号:2"-3.0,1½"-2.8,(按钢管的粗细和长度确定型号),TG型为加强腕臂。
(4)、按其电气性能分为绝缘腕臂和非绝缘腕臂。
2、水平拉杆(杵环杆)及压管(1)、水平拉杆只能承受拉力。
(2)、用料:一般用直径Ø16的圆钢制成。
(3)、型号:10、12、14、16、18、21、23,(按长度确定)。
(4)、安装时注意事项:水平拉杆的杵头侧与绝缘子连接,耳环侧与调节板连接,耳环侧的焊口应朝下。
(5)、在受压和难以判断是受拉还是受压的时候应采用压管。
(6)、用料:一般用1½"、1"的钢管制成。
(7)、型号:Y-19,Y-23,(按长度确定)。
(8)、安装时注意事项:①压管与棒式绝缘子连接时,防滑顶丝与铁锚压板开口朝上,棒瓷漏水口朝下。
②在调整压管时,使其保证套管内余留200mm。
③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。
腕臂预配作业指导书一、施工准备1、劳动组织2、工机具3、主要材料、设备二、网件力矩表1、腕臂预配的技术标准○1腕臂及定位装置零件上的螺栓紧固力矩符合设计要求;螺栓、销钉的穿向详图如下:○2腕臂预配时,平腕臂、斜腕臂、承力索座、套筒座、定位管、定位环等必须保持在同一水平面内。
○3所有止动垫圈(承力索座压块的紧固螺栓、套管单耳的U型螺栓、定位环的U型螺栓、定位线夹螺栓等)必须等到最终调整完成后,方可扳动到位。
所有止动垫圈的短止动肢贴紧螺母,长止动肢贴紧本体。
○4腕臂组装完成后,分别进行标记安装区间及支柱号,当为关节双腕臂安装时,需要标明安装在支柱的上行方向或下行方向。
○5各类零件的紧固力矩值,见提供的力矩值,严禁超力矩紧固。
三、腕臂预配工艺流程图组装腕臂及根据预制表做提料单测量、下料、腕臂打孔结束定位装置1、提料预制组根据腕臂预配表提取材料,从库房领取,并进行外观检查和型号数量确认、零部件活动部分应保证灵活,严禁使用不合格品。
2、下料根据腕臂预制表,在作业台上用钢卷尺测量出平、斜腕臂、定位管及腕臂支撑的下料长度,并用划线(用0.5mm黑色或红色)笔在管上做标识。
将腕臂管、定位管及腕臂支撑管用卡具卡紧,用切割机切取预配所需用料,断面应整齐且与本体垂直。
平、斜腕臂下料后需在与棒式复合绝缘子相连端单侧钻孔,打眼。
3、腕臂预配腕臂安装的顺序:依次为斜腕臂与复合绝缘子的连接安装、平腕臂与绝缘子的连接、腕臂支撑与斜腕臂的连接。
(1)平腕臂1)根据施工组装图及预配表在预配作业平台进行平腕臂上各部件的安装:平腕臂上安装的零件包括:①支撑管卡子②套管双耳③承力索座④管帽2)根据施工组装图及预配表领料,对照结构示意图检查零部件是否齐全;检查零件是否有影响使用的质量缺陷或变形;紧固件之间的配合是否灵活。
3)根据施工组装图及预配表,确定平、斜腕臂、定位管的长度后(所有管类在现场切割后,需要用自喷锌重新镀锌保护),并用油性记号笔在管上做标识,标明站区、锚段、支柱号。
腕臂底座安装作业指导书一、作业准备1、支柱安装整正已到位,支柱安装检查记录监理工程师已签认。
2、腕臂底座安装位置轨道已到位,轨面红线已标注。
3、人员组织4、主要工、机具5、主要材料二、操作流程三、操作步骤及要点1、作业准备(1)根据施工计划,按施工平面布置图、柱型从料库领取腕臂底座。
(2)按要求进行外观检查,凡不合格品,严禁使用并退给材料员,材料员应予以标识,另隔离存放,待处理。
2、底座预配(1)将腕臂下底座与底座槽钢进行紧固,紧固力矩满足设计要求。
(2)将底座、抱箍用螺栓连接,检查底座各部分螺母垫圈是否齐全。
3、测量安装高度(1)根据施工图安装高度尺寸,一人系安全带上到安装位置,系好安全带,放下钢卷尺,地面人员配合测出安装位置,杆上人员用记号笔做出标记。
(2)确认测量安装高度。
4、腕臂底座安装(1)根据不同的柱型及安装类型,安装人员将腕臂底座运至所安装支柱下面。
(2)一人带小绳上杆至安装位置并打好安全带,地面人员绑好底座,杆上人员将底座拉至安装处。
(3)杆上人员按测量高度安装好底座,并用力矩扳手检测连接螺栓紧固力矩并达标。
完成后进行下一处安装。
5、结束(1)完成当天作业任务后,收回工具及剩余材料,乘车返回驻地。
(2)施工负责人填写安装记录。
四、技术标准1、上、下底座与支柱密贴,底座槽钢呈水平,双腕臂底座安装时,必须采用水平尺调平。
2、上、下底座槽钢与所安装处的线路平行且应在同一垂直面内。
3、底座固定螺栓应从底座穿向抱箍,紧固力矩符合设计要求。
五、注意事项1、底座安装前做好检查,各种销钉、螺栓、螺栓销所配的垫片、开口销等是否安全。
1、作业人员均应戴安全帽,以防工具、材料坠落伤人,小料、工具应用工具袋、晃绳传递,严禁抛扔,杆上作业人员应系好安全带,以防坠落。
交通运输类基本技能实际操作考试范围2018年交通运输类C类专业群无人报考,故只公布A、B两个专业群基本技能实际操作考试范围。
A类专业群一、实际操作考试范围二、其他关注内容(1)操作的熟练程度;(2)维修手册的查询;(3)操作全过程的5S;(4)工单填写的标准程度(如:单位、精确度等)。
B类专业群一、实际操作考试范围项目1:司机室照明灯电路设计接线(必考题)1.作业内容:按照电工手册技术要求,对日光灯照明电路进行安装。
2.作业要求1)合理选择和规范使用工具、电器、仪表2)作业流程规范合理3)布线合理、美观;元件安装整齐、牢固4)能正确检测电器和电路并能排除故障5)安全与文明作业3.考试时间:30分钟4.主要电器与工具空气开关,灯开关,日光灯管(30瓦-40瓦),启辉器,启辉器座,镇流器(30瓦-40瓦),日光灯灯座2个,灯架,钳子,改锥,螺钉若干,导线若干,剥线钳,万用表。
项目2:铁路主要技术设备的识别(必考题)1.作业内容:按照《铁道概论》大纲要求,利用软件识别铁路主要技术设备。
2.作业要求1)安全与文明作业2)正确安全合理使用软件3)正确识别相关设备及部件并在规定时间内提交答案。
3.考试时间:30分钟。
4.主要设备:计算机、铁路主要技术设备识别软件。
项目3:制动机五步闸试验(抽考题)1.作业内容:按照五步闸试验要求,对DK-1型电空制动机进行性能检查。
2.作业要求:1)正确操作制动机;2)作业流程合理;3)能根据试验数据分析制动机性能;4)安全与文明作业;3.考试时间:40分钟4.主要设备与工具:DK-1型电空制动机试验实训装置、扳手、秒表等。
项目4:接触网腕臂装配(抽考题)1.作业内容:直线区段正定位腕臂支柱装配及安装。
2.作业要求:1)自提工具、材料无误;2)根据安装图进行地面组装腕臂;3)定位装置符合要求;4)各项参数符合要求;5)各部受力正确、螺栓紧固。
6)作业过程符合安全有关规定;7)作业完毕,清理现场。
腕臂、软横跨安装作业指导书一、腕臂安装说明:腕臂安装作业指导书为普速场适用,同时适用于联络线、存车场。
在高速场区段安装预配时仅作参考,高速场区段安装预配要求见本技术交底的“腕臂安装要求”。
(一)、施工准备(二)、工艺流程图(三)、操作方法1、安装腕臂底座①以测量的轨面标高为基准,用钢尺或高度测量仪测出设计要求安装上、下底座位置,做好标记(1人系安全带上杆,1人地面配合)。
②再上杆1人带安全带、小绳,扎好安全带,放下小绳,地面人员将底座预组件装好后扎牢。
③杆上一人拉绳,将底座提至安装位置。
④两人配合,把上底座螺栓由线路侧穿向田野侧,一人把上底座扶正,另一人预带垫片螺帽,用梅花搬手紧固后,用力矩搬手检验紧固力矩。
⑤上底座安装完毕,两人解开安全带攀至下底座位置1m以下扎好安全带。
⑥按1—4的要求,安装下底座。
2、安装绝缘子、组装腕臂①按安装计划,将所需棒式绝缘子运至工地,放在平地上。
②按设计要求,装配P、X腕臂棒式绝缘子。
③用塑料布将棒式绝缘子包好,用φ2.0铁绑三遍(两头、中间),再用草带包上,用φ2.0铁线同包塑料布一样扎三遍。
④按标识将P、X腕臂连接上,拧好螺母和开口销,螺栓销应穿向来车方向。
3、安装腕臂(机械)①装配好的腕臂,按作业计划先装在作业车上。
②封闭线路,点内作业车运行至安装地点,施工负责人确定腕臂编号与安装地点相符。
③作业车停在支柱附近,旋转作业平台靠近支柱。
④两人抬起斜腕臂,将斜腕臂棒瓷的连接板插入腕臂底座,一人扶住底座配合,斜腕臂棒瓷连接板的孔与下底座连接板孔对齐,立即把螺栓销穿入(方向朝来车方向,然后装好螺母和开口销)。
⑤作业车平台稍回转并缓缓升到上底座下1m处,升平台时两人扶住腕臂以免将包扎物挂掉。
⑥1人扶住斜腕臂,两个抬起平腕臂,作业车稍旋转返回。
把棒瓷连接板对准上底座的连接板,当两孔对准时,立即将螺栓销穿向来车方向,然后安装好螺母和开口销。
4、结束①检查安装完的腕臂,确认无误下降平台,按上述步骤,继续安装下一个腕臂。

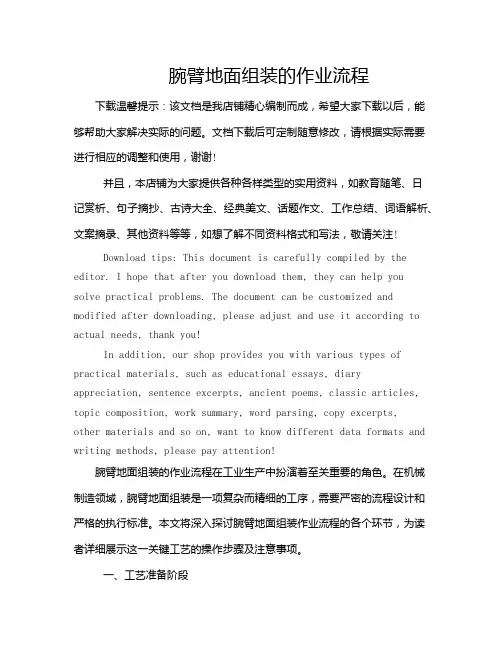

腕臂地面组装的作业流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!腕臂地面组装的作业流程在工业生产中扮演着至关重要的角色。
第三节腕臂支柱的装配-、腕臂的作用及构成1、腕臂的作用:用于支持接触悬挂,并起到传递负荷的作用。
2、对腕臂的要求:足够的机械强度,结垢简单,易于维护、施工。
3、腕臂的选用应保证技术要求,并力求经济合理。
(1)腕臂的长度应考虑悬挂数量(2)腕臂的长度应考虑所跨股道数(3)腕臂的长度应考虑结构高度(4)腕臂的长度应考虑侧面限界4、腕臂与拉杆或压管的配合二、腕臂的分类腕臂按其与支柱的联接形式分为绝缘腕臂和非绝缘腕臂两类。
1.绝缘腕臂①结构②绝缘腕臂优越性结构灵巧简单,技术性能好,施工安装和维修均比较方便,而且绝缘子是靠近支柱侧安设的,其对支柱高度的要求比使用非绝缘腕臂低,同时也降低了对支柱容量的要求,从而降低了成本,减少了投资。
由于腕臂和拉杆(或压管)与接触悬挂处于同等电位,还便于开展带电作业。
在混合牵引区段,由于绝缘子在支柱侧,不易被烟薰污染,减少了清扫绝缘子和维护绝缘子的工作,提高了接触悬挂的电气绝缘强度,因而绝缘腕臂得到了广泛使用。
2.非绝缘腕臂①结构②优缺点非绝缘腕臂易脏,支柱高度高,支柱受力大,在支柱位置受限制时采用。
二、腕臂支柱装配㈠腕臂支柱装配的要求腕臂支柱装配根据悬挂类型的不同分为简单悬挂、半补偿链形悬挂、全补偿链形悬挂支柱装配。
根据支柱用途的不同分为中间柱、转换柱、道岔定位柱、锚柱和中心柱的装配,以及直线与曲线支柱装配。
由于腕臂支柱装配的种类较多,形式复杂,因而在设计上将支柱装配分为A、B、C、D、E五种形式,每种形式的适用范围如下:A型:接触线悬挂点高度为5.8m,结构高度为1.5m,用于区间全补偿链形悬挂,一般采用地面以上高度为8.2m的支柱。
B型:接触线悬挂点高度为6m,结构高度为1.5m,用于区间或车站最外道岔至绝缘锚段关节处的全补偿链形悬挂,一般采用地面以上高度为8.7m的支柱。
C型:接触线悬挂点高度为6.45m,结构高度为1.5m,用于车站最外道岔至绝缘锚段关节处的全补偿链形悬挂,一般采用地面以上高度为9.2m的支柱。
350km/h高速铁路工厂化腕臂预配管理探讨摘要350km/h高速铁路对接触网安装的精度要求极高,而高速铁路接触网工程的零部件多数不可反复拆装,在准确的计算后,腕臂支撑装置必须一次精确组装到位,受现场高空等条件制约,要保证质量和效率就必须采取提前地面批量预制的模式,预制的质量直接决定了接触网最终的施工质量,精确预配可减少现场调整工作,提高工作效率,确保一次安装到位。
关键词350km/h 高速铁路接触网腕臂预配工厂化1 前言腕臂预配是高速铁路接触网建设的重要环节,高速铁路接触网工程的零部件多数不可反复拆装,在准确的计算后,腕臂支撑装置必须一次精确组装到位,受现场高空等条件制约,要保证质量和效率就必须采取提前地面批量预制的模式,预制的质量直接决定了接触网最终的施工质量,精确预配可减少现场调整工作,提高工作效率,确保一次安装到位。
从以往已经开通投运的郑西、武广等高速铁路的施工经验来看,腕臂预制环节普遍存在精度不高、牵固稳定性差、预制模式及工具简单、效率偏低等问题,因此,研究高带铁路腕臂预配是接触网工程的当务之急。
石武铁路客运专线是我国铁路“四纵四横”主通道之一——京广高速铁路的一个重要组成部分,是国家“十二五”时期重点工程之一。
该工程设计标准为350km/h,接触网采用全补偿弹性链型悬挂,采用铝合金腕臂支撑装置。
工程2010年8月才真正具备正式施工条件,要求2012年3月份达到验收开通条件。
工程具有政治意义深远、标准高、工艺新、工期紧等系列特点。
以下是依据石武客专(湖北段)腕臂预配的经验心得,简单介绍一下高速铁路腕臂预配工厂化作业的程序和注意事项。
2 腕臂预配所需要的材料和工具2.1材料:腕臂管、套管单耳、双套筒连接器、承力索索座、管帽、定位器、支撑管双耳套筒、定位管双耳套筒、定位支座、防风拉线、定位管斜拉线、压接管、线鼻子等。
2.2工具:①组装支架。
为完全模拟现场实际结构,使组腕臂在组装好的同时就可以直观的发现明显的错误,只有在预制支架上作文章。
腕臂预配及安装技术交底1、腕臂上底座距轨面连线中心距离一般为7270mm,下底座距轨面连线安装高度为5410mm,上下底座间距为1860mm。
特殊情况按设计特别说明进行安装。
底座安装高度允许偏差±10mm。
道岔柱,非绝缘关节转换柱、中心柱,绝缘关节转换柱双底座间距1200mm。
绝缘关节中心柱双底座间距1600mm。
底座及配套螺栓规格参见附表1。
2、全线腕臂底座均采用孔外安装,腕臂采用硅橡胶绝缘子,全线腕臂均采用双重绝缘方式。
3、腕臂底座均紧贴支柱或吊柱水平安装。
4、固定角钢平面向上,使用双垫片、双螺母,双垫片应分开设置。
5、腕臂计算时,应采用“接触网计算软件”进行。
计算时,承力索座中心与套管双耳中心距离均按300mm考虑,腕臂外露均按300~400mm考虑。
棒式绝缘子有排水孔时,其排水孔朝下安装。
正线上的腕臂不应进行现场调整。
6、腕臂预配时,平腕臂类型、承力索座安装位置、套管双耳安装位置以平腕臂底(有孔侧)为测量起点,施工误差±5mm;斜腕臂下料长以单耳孔中心为测量起点,施工误差+5mm。
7、定位环安装位置以与斜腕臂连接端(非单耳侧)斜腕臂底部为测量起点,施工误差±10mm,定位环的豁口朝向受力的反方向安装(朝下安装);定位器安装位置以定位管缺口环顶部为测量起点,施工误差±10mm。
8、腕臂预配时,中锚柱采用双槽承力索座,中锚辅助绳位于支柱侧,其他采用单槽承力索座。
9、各部件应处在同一垂直平面上(不包括定位装置),铰接处转动灵活,腕臂不得弯曲,顶端管帽封好。
10、腕臂预配与安装时,除特殊要求外,顺线路螺栓穿向来车方向,底座固定螺栓由主角钢穿向副角钢;竖直穿向的销钉或螺栓,从上往下穿,螺母或开口销在下方;垂直线路穿向的销钉或螺栓,从支柱侧往线路侧穿。
各螺栓销、开口销应安装牢固,开口销掰开角度应大于60°。
11、定位管安装时,定位管应水平安装,正定位允许抬头,反定位允许低头。
项目四地面腕臂装配
一、工具、材料准备
1.工具准备
名称规格数量个人工具1套钢卷尺2000mm 1把力矩扳手(含
套筒)
1套单腕臂支柱
安装图
1份2.材料准备
名称规格数量粉笔1支腕臂上底座2个腕臂下底座2个
棒式绝缘子QBN2.5A
QBN2.5
各2套
平腕臂2根斜腕臂2根套管双耳各种规格2个承力索底座各种规格2个定位管各种规格2根定位环各种规格2个定位器各种规格2个定位支座各种规格2个斜拉线各种规格2个定位线夹各种规格2个管帽各种规格4个
二、考核要求
1、考核内容:工具使用、作业程序、质量标准、安全产生。
2.质量符合工艺要求。
3.考核时限:15min完成作业、准备材料5分钟
附:腕臂组装图
1、下底座
2、上底座
3、平腕臂
4、套管双耳
5、管帽
6、承力索支座
7、定位支撑
8、定位管卡子
9、定位管10、定位管管帽11、限位定位器12、定位环13、
单耳腕
臂(斜腕臂) 14、棒式绝缘子

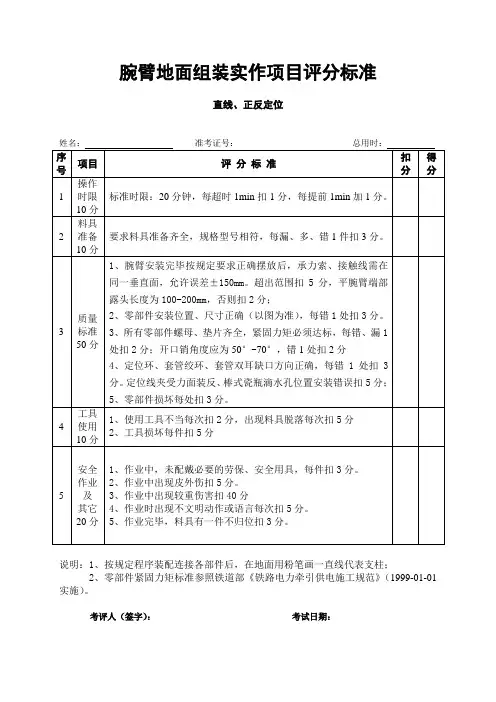

合肥供电段接触网工实作技能考评表项目:地面腕臂组装日期姓名:
开始时间:结束时间:
项目及配
分考核内容评分标准
扣分
因素
得分
作业
程序质量70
分
1在地面用粉笔画一直线代表支柱,用皮
尺测量确定平腕臂、斜腕臂旋转底座的安
装位置,并用皮尺测量确定线路中心的位
置并画线确定侧面限界。
每错1处扣5
分
2将平腕臂底座→棒式绝缘子→腕臂→套
管双耳→承力索底座→管帽按图纸标注
距离连接组装起来。
每错1处扣2
分
3将斜腕臂底座→棒式绝缘子→斜腕臂→
套管双耳与平腕臂连接组装。
每错1处扣2
分
4将定位环一定位管一定位器连接组装,
在相应的位置通过定位环连接在腕臂上;
用粉笔标注受电弓中心线、拉出值、定位
坡度.结构高度数据。
每错1处扣2
分,数据和线
缺1项扣5分
5将斜拉线卡子安装在定位管上,通过斜
拉线与承力索底座连接。
每错1处扣2
分
6将定位管官帽安装在定位管上。
每错l处扣3
分
7选用零件型号正确每错1件扣3
分
8标注的零件安装位置、尺寸正确。
多装,错装每
处扣3分9零件损坏或状态不良。
每处扣3分
工具使用10
分
1工具使用不当,每次扣2分
2工具损坏,每件扣5分
安
全及其他20
分
1.按规定穿戴个人劳保用品,每少1件扣5分
2.出现皮外伤扣5分
3.出现较重伤害失格
考核时间:20分钟,每超时1分钟出扣2分.超时5 分钟失格
合计100分
考评员:。
