七年级数学上册第1章“三视图”考点汇总(北师大版)

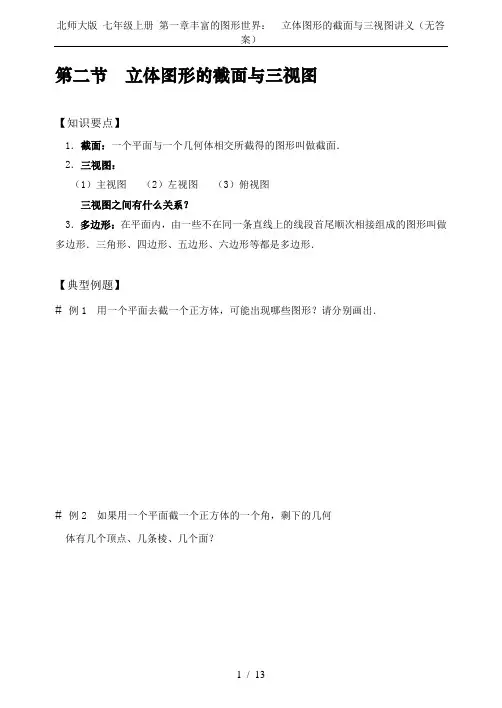

第二节立体图形的截面与三视图【知识要点】1．截面：一个平面与一个几何体相交所截得的图形叫做截面．2．三视图：（1）主视图（2）左视图（3）俯视图三视图之间有什么关系？3．多边形：在平面内，由一些不在同一条直线上的线段首尾顺次相接组成的图形叫做多边形．三角形、四边形、五边形、六边形等都是多边形．【典型例题】# 例1 用一个平面去截一个正方体，可能出现哪些图形？请分别画出．# 例2 如果用一个平面截一个正方体的一个角，剩下的几何体有几个顶点、几条棱、几个面？# 例3桌子上放着一个长方体和圆柱(如下图)，说出下列三幅图分别是_____.# 例4 如图是11个小立方体搭成的几何体,从不同方向看几何体,分别画出它们的三种视图，并在小正方形内填上表示该位置的小正方体的个数.（1）（2）例5 如图，是由几个小正方体所搭成的两个几何体的俯视图.小正方形中的数字表示该位置小正方体的个数，请画出相应几何体的主视图和左视图．例6 用小方块搭成的一个几何体，从不同的方向观察得到三视图如下图，试确定该几何体用了多少块小方块．主视图左视图（1）（2）* 例7 如图所示的积木是由16块棱长为1cm的正方体堆积而成的，请求出它们的表面积.* 例8 用小立方块搭一几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中的字母表示在该位置小立方块的个数，请问：（1）a，b，c各表示几？（2）这个几何体最少由几个小正方块搭成？最多呢？（3）当d=e=1，f=2时，画出这个几何体的左视图.* 例9 如图：是由几个小立方体所搭的几何体的俯视图，小正方体中的数字表示该位置小正方体的个数，如果每个小正方体的棱长是1，求该几何体的表面积．2** 思考：棱长为a的正方体，摆放成如下图所示的形状. （1）如果这一物体摆放三层，试求该物体的表面积：（2）依图中摆放方法类推，如果该物体摆放了上下20层，求该物体的表面积；（3）第n层，该物体的表面积是多少？初试锋芒姓名： 成绩：一：选择题：# 1、在下列立体图形中，不属于多面体的是（ ）A ．正方体B ．三棱柱C ．长方体D ．圆锥体# 2、下列图形中左视图和主视图不一样的图形是( )A ．C ．长方体B ．圆柱C ．圆锥D ．球# 3、如下图，是由几个小立方体块搭成的几何体，小正方形内的数字表示在该位置小立方块的个数，其主视图、左视图正确的是（ ）二：解答题：1、如右图是由小立方体搭成的几何体的俯视图，小立 方体的数字表示在该位置的小立方体的个数，请画出 它的主视图和左视图．2、如右图，是由小正方体块搭成的几何体的俯视图，小正方体中的数字是表示在该位置的小立方体块的个数，再根据左视图所提供的信息，求x,y的值，并画出主视图．* 3、如右图是由若干块小立方体积木堆成的实体,在这个基础上要把它堆成一个大立方体, 至少需要多少块立方体积木?大显身手姓名：成绩：# 1．截去四边形的一个角，剩余图形不可能是（）A．三角形; B．四边形;C．五边形; D．圆# 2．用一个平面去截一个几何体，如果截面的形状是圆，则这个几何体不可能是（）A．圆柱; B．圆锥;C．正方体; D．球3、正方体被一个平面所截，所得边数最多的多边形是（）A、四边形B、五边形C、六边形D、七边形4．用平面去截一个三棱柱，很容易截出一个三角形，你还能截出一个平行四边形吗？能截出一个梯形吗？能截出一个五边形吗？（借助下图进行分析，不必画出截面）5、一个平面去截一个几何体两次，一次所成截面是圆，6、如图是由一些相同的小正方体构成的主体图形的三种视图构成这个立体图形的小正方体的个数是（）A．3; B．4; C．5; D．67、观察图形，问：圆锥的三视图是（）A. 主视图和俯视图是三角形，侧视图是圆．B. 主视图和侧视图是三角形，俯视图是圆．C. 主视图和侧视图是三角形，俯视图是圆和圆心．D. 主视图和俯视图是三角形，侧视图是圆和圆心．8、观察长方体，判断它的三视图是（）A. 三个大小不一样的长方形，但其中有两个可能大小一样．B. 三个正方形．C. 三个一样大的长方形．D.两个长方形，一个正方形# 9、物体的形状如图所示，则此物体的俯视图是（）# 10、甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，甲说他看到的是“6”，乙说他看到的是“”，丙说他看到的是“”，丁说他看到的是“9”，则下列说法正确的是( )A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边11、如图，是由一些相同的小正方体构成的立体图形的三视图这些小正方体的个数是（）A 4B 5C 6D 7主视图左视图俯视图# 12、下面是用几个小正方体搭成的四种几何体，分别画出它们的三视图．11 / 1313.由几个小立方体组成的几何体的俯视图如右图所示，小正方形中的数字和字母表示叠在该位置上的小立方块的个数.根据主视 图求出y x ,的值并说明你的理由.14. 如图是一个立体图形的三视图,这个立体图形是由一些相同的小正方形搭成的,这些小正方的个数为( )俯视图主视图左视图 主视图 俯视图A 6B 7C 8D 9# 15.如图1-4-16是小明用八块小正方体搭的积木，该几何体的俯视图是（）16.作出如下图所示立体图形的三视图.* 17. 把一个正方体截去一个角剩下的几何体最多有（）A．4个面B．5个面C．6个面D．7个面* 18.一个球的内部挖去一个最大的正方体（正方体的八个顶点都在球的表面上），用一个平面去截这个几何体，是截面形状的有（）A．1个B．2个C．3个D．4个12 / 13* 19.一个画家有14个边长为1的正方体，他在地Array上把它们摆成如下图所示的形式，然后他把露出的表面涂上颜色，求：涂上颜色的表面积．13 / 13。

1.4从三个方向看物体的形状知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1. 主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2. 看得见部分的轮廓线画成实线；3. 看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图，由5个完全相同的小正方体组合成一个立体图形，它的左视图是（）A.B.C.D.【答案】B【解析】解：从左面看易得第一层有2个正方形，第二层最左边有一个正方形．故选B．例题3、如图的几何体是由一些小正方形组合而成的，则这个几何体的俯视图是（）A.B.C.D.【答案】D【解析】从几何体的上面看共有3列小正方形，右边有2个，左边有2个，中间上面有1个，故选：D．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d 【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A.圆柱B.圆锥C.棱锥D.球【答案】A【解析】∵主视图和左视图都是长方形，∴此几何体为柱体， ∵俯视图是一个圆， ∴此几何体为圆柱． 故选：A ．例题2、 如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（ ）A.4个B.5个C.6个D.7个 【答案】【解析】 根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、 如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（ ）A.60πB.70πC.90πD.160π 【答案】 B【解析】 观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、 由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图） （1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】 （1）见解析；（2）8n =，9，10，11． 【解析】 （1）左视图有以下5种情形：（2）8n ，9，10，11．随练1、将如图绕AB边旋转一周，所得几何体的俯视图为（）A.B.C.D.【答案】B【解析】将该图形绕AB旋转一周后是由上面一个圆锥体、下面一个圆柱体的组合而成的几何体，从上往下看其俯视图是外面一个实线的大圆（包括圆心），里面一个虚线的小圆．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A. 长方形B. 三棱柱C.圆柱D. 正方体【答案】C【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．课后练习1、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线2、在下面的四个几何体中，它们各自的左视图与主视图不全等的是（）A. B. C. D.【答案】D【解析】A、正方体的左视图与主视图都是正方形，不符合题意；B、球的左视图与主视图都是圆，不符合题意；C、有正方孔的正方体的左视图与主视图都是正方形里面有两条竖直的虚线，不符合题意；D、三棱锥的左视图与主视图都虽然都是三角形，但是形状不相同，符合题意．故选：D．3、下列几何体中，同一个几何体的主视图与俯视图不同的是（）A.圆柱B.正方体C.圆锥D.球【答案】C【解析】A、圆柱的主视图是矩形，俯视图是矩形，主视图与俯视图相同，故A选项错误；B、正方体的主视图是正方形，俯视图是正方形，主视图与俯视图相同，故B选项错误；C、圆锥的主视图是三角形，俯视图是圆及圆心，主视图与俯视图不相同，故C选项正确；D、球的主视图是圆，俯视图是圆，主视图与俯视图相同，故D选项错误．4、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.17、几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是（）A.4B.5C.6D.7【答案】B【解析】综合三视图可知，这个几何体的底层应该有3＋1＝4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4＋1＝5个，所以这个几何体的体积是5．。

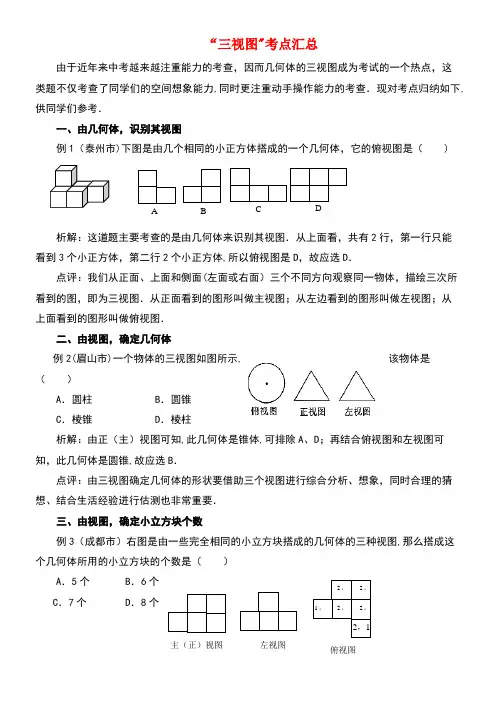

1，2，2，2，2，2，1 俯视图主（正）视图左视图“三视图"考点汇总由于近年来中考越来越注重能力的考查，因而几何体的三视图成为考试的一个热点，这类题不仅考查了同学们的空间想象能力,同时更注重动手操作能力的考查．现对考点归纳如下,供同学们参考．一、由几何体，识别其视图例1（泰州市)下图是由几个相同的小正方体搭成的一个几何体，它的俯视图是（ )析解：这道题主要考查的是由几何体来识别其视图．从上面看，共有2行，第一行只能看到3个小正方体，第二行2个小正方体,所以俯视图是D ，故应选D ．点评：我们从正面、上面和侧面(左面或右面）三个不同方向观察同一物体，描绘三次所看到的图，即为三视图．从正面看到的图形叫做主视图；从左边看到的图形叫做左视图；从上面看到的图形叫做俯视图．二、由视图，确定几何体例2(眉山市)一个物体的三视图如图所示,该物体是（ ）A ．圆柱B ．圆锥C ．棱锥D ．棱柱析解：由正（主）视图可知,此几何体是锥体,可排除A 、D ；再结合俯视图和左视图可知，此几何体是圆锥,故应选B ．点评：由三视图确定几何体的形状要借助三个视图进行综合分析、想象，同时合理的猜想、结合生活经验进行估测也非常重要．三、由视图，确定小立方块个数例3（成都市）右图是由一些完全相同的小立方块搭成的几何体的三种视图,那么搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个B C DA析解:观察主视图，从左到右每列中小立方块的个数依次为1、2、2；将数字填入俯视图中从左到右的每列小正方形中（每个小正方形中左边的数字）；观察左视图，从左到右每行小立方块的个数依次为1、2、1，将数字填入俯视图中从上到下的每行小正方形中（每个小正方形中右边的数字)；取图中每个小正方形中一对数字中较小的一个数(两数相等则任取一个),于是可求得搭成的几何体所用的小立方块的个数是1+1+1+2+2+1=8，故应选D ．点评：解这类问题的一般思路是先根据主视图和左视图确定出俯视图中每个小正方形相应位置上的小立方块的个数，再求出组成这个几何体所用的小立方块的个数．四、由俯视图及小立方块个数，识别其它视图例4（常州市）下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（ ）ABCD析解：根据俯视图上小立方块的数字，先确定主视图有3列,然后再根据每一列中最大的数字确定这一列的层数，第一列有4层，第二列有3层,第三列有2层．则该几何体的主视图为C ，故应选C ．点评：解这类问题的一般方法是先由俯视图确定几行几列，再根据各个位置上的小立方块的个数确定每行每列的最高层数,从而识别出其它视图．尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文稿在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。

第一章 丰富的图形世界一、知识点回顾1、几何图形从实物中抽象出来的各种图形，包括立体图形和平面图形。

立体图形：有些几何图形的各个部分不都在同一平面内，它们是立体图形。

平面图形：有些几何图形的各个部分都在同一平面内，它们是平面图形。

2、点、线、面、体（1）几何图形的组成点：线和线相交的地方是点，它是几何图形中最基本的图形。

线：面和面相交的地方是线，分为直线和曲线。

面：包围着体的是面，分为平面和曲面。

体：几何体也简称体。

（2）点动成线，线动成面，面动成体。

3、生活中的立体图形圆柱（圆柱的侧面是曲面，底面是圆）柱生活中的立体图形 球 棱柱：三棱柱、四棱柱（长方体、正方体）、五棱柱、…… （棱柱的侧面是若干个小长方形构成，底面是多边形）(按名称分) 锥 圆锥（圆锥的侧面是曲面，底面的圆）棱锥（棱锥的侧面是若干个三角形构成，底面是多边形）4、棱柱及其有关概念：棱：在棱柱中，任何相邻两个面的交线，都叫做棱。

侧棱：相邻两个侧面的交线叫做侧棱。

n 棱柱有两个底面，n 个侧面，共（n+2）个面；3n 条棱，n 条侧棱；2n 个顶点。

5、正方体的平面展开图：11种总结：3—3型2—2—2型中间四个面，上下各一面；中间三个面，一二隔河见；中间两个面，楼梯天天见；中间没有面，三三连一线6、其他常见图形的平面展开图：侧面可以展开成长方形的是：圆柱和棱柱侧面可以展开为扇形的是：圆锥7 截一个正方体：用一个平面去截一个正方体，截出的面可能是三角形，四边形，五边形，六边形。

可能出现的：锐角三角型、等边、等腰三角形，正方形、矩形、非矩形的平行四边形、非等腰梯形、等腰梯形、五边形、六边形、正六边形不可能出现：钝角三角形、直角三角形、直角梯形、正五边形、七边形或更多边形8 三视图物体的三视图指主视图、俯视图、左视图。

主视图：从正面看到的图，叫做主视图。

左视图：从左面看到的图，叫做左视图。

俯视图：从上面看到的图，叫做俯视图。

第一章丰富的图形世界☺柱体的上、下两个面是能完全重合的，☺棱柱的上、下两个面能完全重合，侧面的棱与上、下底面垂直．☺锥体只有一个下底面，如圆锥的下底面是圆，向上慢慢集中成一个锥尖（一个点）．母线与下底面成一锐角；棱锥的下底面为多边形，侧棱与下底面不垂直，☺图形是由点，线，面构成的：(1)几何体都是由面围成的，有的几何体是由平面围成的，有的几何体是由曲面围成的，有的几何体是由平面和曲面共同围成的．如：长方体有六个面，都是平的；圆柱有两个底面是平的，侧面是曲的；球体有一个面，是曲的．(2)几何体中面与面相交的地方形成线，线与线相交的地方形成点，面与面相交形成线．如：长方体中，面与面相交形成的线是直线，而在圆柱中，两个底面与侧面相交所形成的线是曲线，在长方体中，线与线相交有8个点；线是由无数个点组成的。

点动成线，成面，面动成体。

☺表面展开图：把一个几何体的表面展开成平面图形，这个平面图形称为相应几何体的表面展开图．☺棱柱的表面展开图：棱柱的上、下底面的形状、大小一样，侧面由长方形组成，几棱柱的表面展开图由几个长方形和两个底面组成。

平面图形折叠成棱柱与棱柱展开成平面图形是互逆过程。

☺圆柱的表面展开图是由两个相同的圆和一个长方形组成的。

要展开一个圆柱体，得先展开两个底面圆，然后展开侧面（垂直底面剪一刀即可）；☺圆锥的表面展开图是由一个圆和一个扇形组成。

圆锥和棱锥的表面展开图，也要先将底面剪开，再将侧面展开。

正方体的表面展开图是由6个大小完全相同的正方形组成，由于在剪开的棱上选择不一样，所以展开图有11种，如下图所示。

凡是出现“田”形的一定不是，凡是出现“凹”形的也一定不是，五连长链和六连长链均不是正方体的展开图。

截面：用一个平面去截一个几何体，截出的面叫做截面。

用平面截几何体所得截面的形状(1)用平面截几何体时，几何体的形状不同，截的方向不同，所得截面的形状可能不同；(2)截面的形状一般随着截法的改变而改变，多为多边形和圆，也可能为不规则图形；(3)一般情况下，截面与几何体的几个面相交，就得到几条交线，截面就是几边形。

专题01 立体图形及三视图知识网络重难突破知识点一常见立体图形1．立体图形与平面图形①有些几何图形（如长方体、正方体、圆柱、圆锥、球等）的各部分不都在同一平面内，它们是立体图形．②有些几何图形（如线段、角、三角形、长方形、圆等）的各部分都在同一平面内，它们是平面图形．常见几何体名称特征圆柱由三个面组成，上、下两个底面是大小相等的圆，侧面是曲面．棱柱棱柱分为直棱柱和斜棱柱，一般只讨论直棱柱，其上、下两个面为形状、大小相同的多边形，其余各面为长方形，底面为n边形的棱柱叫n棱柱．3．常见立体图形的分类总结：在对几何体分类时首先确定分类的标准，分类标准不同，结果也就不同，不论选择哪种分类标准，都要做到不重、不漏.4、点、线、面、体体：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥都是几何体，几何体也称体．面：包围着体的是面．面有平面和曲面两种．线：面和面相交的地方形成线．点：线和线相交的地方是点．用运动的观点来看：点动成线、线动成面、面动成体．典例1（2019•白银）下列四个几何体中，是三棱柱的为()A．B．C．D．【解答】解：A、该几何体为四棱柱，不符合题意；B、该几何体为圆锥，不符合题意；C、该几何体为三棱柱，符合题意；D、该几何体为圆柱，不符合题意．故选：C．典例2（2019秋•龙岗区期中）如图，这个几何体是由哪个图形绕虚线旋转一周形成的()A．B．C．D．【解答】解：根据以上分析及题目中的图形可知A旋转成圆台，B旋转成球体，C旋转成圆柱，D旋转成圆锥．故选：A．知识点二几何体的表面展开图1．展开图：有些几何体的表面可以展开成平面图形，这个平面图形称为相应几何体的表面展开图.2．常见立体图形的平面展开图（1）圆柱的表面展开图是两个相同的圆面和一个长方形组成的；（2）圆锥的表面展开图是由一个圆面和一个扇形组成的；（3）棱柱的表面展开图是由两个相同的多边形和一个长方形组成的，侧面展开图是一个长方形。

沿棱柱表面不同的棱剪开，可能得到不同组成方式的展开图。

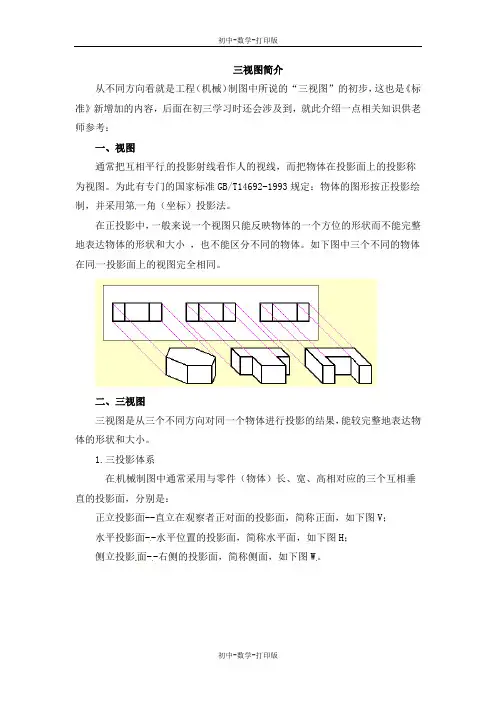

三视图简介从不同方向看就是工程（机械）制图中所说的“三视图”的初步，这也是《标准》新增加的内容，后面在初三学习时还会涉及到，就此介绍一点相关知识供老师参考：一、视图通常把互相平行的投影射线看作人的视线，而把物体在投影面上的投影称为视图。

为此有专门的国家标准GB/T14692-1993规定：物体的图形按正投影绘制，并采用第一角（坐标）投影法。

在正投影中，一般来说一个视图只能反映物体的一个方位的形状而不能完整地表达物体的形状和大小，也不能区分不同的物体。

如下图中三个不同的物体在同一投影面上的视图完全相同。

二、三视图三视图是从三个不同方向对同一个物体进行投影的结果，能较完整地表达物体的形状和大小。

1.三投影体系在机械制图中通常采用与零件（物体）长、宽、高相对应的三个互相垂直的投影面，分别是：正立投影面--直立在观察者正对面的投影面，简称正面，如下图V；水平投影面--水平位置的投影面，简称水平面，如下图H；侧立投影面--右侧的投影面，简称侧面，如下图W。

课本竖放在课桌上，可以建立一个简易而形象的三投影面体系。

2.三视图由前向后投影，在正面V上所得视图称为主视图——能反映物体的前面形状；由上向下投影，在水平面H上所得视图称为俯视图——能反映物体的上面形状；由左向右投影，在侧面W上所得视图称为左视图——能反映物体的左面形状。

3.三视图的画法：为了方便，三面视图都画在同一张图纸上。

可将三投影面展开，正面V保持不动，水平面H沿Y轴剪开然后绕OX轴向下转90°，W面沿Y轴剪开绕Z轴然后向右转90°。

4.三视图的图形位置：主视图在图纸的左上角，左视图在主视图的正右方，俯视图在主视图的正下方三、三视图的投影特性（三等关系）主视图反映物体的长度和高度（不反映宽度，原因：宽度方位与主视的投影方向重合），俯视图反映物体的长度和宽度（不反映高度，原因：高度方位与俯视的投影方向重合），左视图反映物体的宽度和高度（不反映长度，原因：长度方位与左视的投影方向重合）。

北师大版七年级上数学知识点汇总(精心整理)七年级上册第一章丰富的图形世界一、生活中的立体图形分类在初中数学中，我们只讨论直棱柱，即侧面是长方形的棱柱。

棱柱的相关概念包括棱、侧棱、以及根据底面图形的边数将棱柱分为三棱柱、四棱柱、五棱柱等等。

棱柱的所有侧棱都相等，且上下底面的形状相同，侧面的形状都是平行四边形。

我们可以根据面、顶点、棱、侧棱、侧面的数量关系来分类n棱柱。

例如，三棱柱有5个面、6个顶点、9条棱、3条侧棱和3个侧面。

在几何中，点、线、面、体是最基本的图形，点动成线，线动成面，面动成体。

二、展开与折叠常见立体图形的展开图包括圆柱、圆锥、三棱锥、三棱柱和正方体。

展开正方体需要切开7条棱。

我们可以通过找对立面（相间、Z端）来展开正方体。

三、截一个几何体常见立体图形的截面可以得到三边形、四边形、五边形和六边形。

四、三视图（主视图、左视图、俯视图）在三视图中，有6种题型，包括已知实物图画三视图、已知俯视图画主视图和左视图、已知主视图、左视图和俯视图确定小立方体的个数、已知主视图和俯视图确定小立方体最多和最少个数、已知左视图和俯视图确定小立方体最多和最少个数、已知主视图和左视图确定小立方体最多和最少个数。

五、多边形的一些规律从一个n边形的同一个顶点出发，分别连接这个顶点与其余各顶点，可以把这个n边形分割成（n-2）个三角形。

从一个n边形的一边上的一点出发，分别连接这个点与其余各顶点，可以把这个n边形分割成（n-1）个三角形。

从一个n边形的内部的一个点出发，分别连接这顶点与其余各顶点，可以把这个n边形分割成n个三角形。

4.从一个n边形的一个顶点出发，可以引出(n-3)条对角线。

一个n边形共有n(n-3)/2条对角线。

5.数学家欧拉发现了一个公式：如果用f表示正多面体的面数，e表示棱数，v表示顶点数，则有f+v-e=2.第二章：有理数及其运算一、有理数1.有限小数和无限循环小数都是分数，也都是有理数。

2.正负数表示相反意义的量。

第一章：丰富的图形世界考点1：三视图例题1：如图是某几何体的从正面、左面、上面看，所得到的图形，它对应的几何体是下图中的( )A. B. C. D.例题2:下面的正六棱柱从正方向看的图形是( )A. B. C. D.例题3：如图是由小立方块构成的立体图形的从正面、左面、上面看，所得到的图形，构成这个立体图形的小立方块有_____个练习题1：如图是下列一个立体图形的从正面、左面、上面看，所得到的图形，则这个立体图形是( )A.圆锥B.球C.圆柱D.正方体练习题2：在一个仓库里堆积着正方体的货箱若干，要搬运这些箱子很困难，可是仓库管理员要落实一下箱子的数量，于是就想出一个办法：将这堆货物的物体从正面、左面、上面看，所得到的图形画了出来，如图，你能根据从正面、左面、上面看，所得到的图形，帮他清点一下箱子的数量吗？这些正方体箱的个数是_____箱.练习题3：下列几何体中，同一个几何体的从上面图形看的图形与从正面看的图形不同的是______.①正方体②圆锥③球考点2：正方体对面对应的文字例题1：将右边正方体的平面展开图重新折成正方体后，“董”字对面的字是( )例题2：如图是一个正方体的展开图，标注了字母A的面是正方体的正面，如果正方体的左面与右面所标注代数式的值相等，则x的值是______.例题3：在立方体六个面上，分别标上“勤、奋、成、就、未、来”，如图是立体的三种不同摆法，则三种摆法的底面上三个字分别是______.练习题1:如图，是一个正方体的表面展开图，则原正方体中“梦”字所在的面相对的面上标的字是______.练习题2：如图．正方体的每一个面上都有一个正整数，并且相对面所写的两个数的和都相等，若10的对面是数a，16的数的对面是b，21的对面是数c，则代数式 (a−b)2+(b−c)2+(c−a)2的值是___1___.一个正方体的表面展开图如图所示，则原正方体中的“★”所在面的对面所标的字是_____.考点1：有理数的概念例题1：如果m是一个有理数，那么﹣m是（）A.正数B.0C.负数D.以上三者情况都有可能例题2：π不是有理数，那么___1___有理数（填“是”或“不是”）例题3：在12.3、-0.5、-100、-8、88、4.01、中，分数有______, 负有理数有______.（按从大到小的顺序填写）练习题1：有理数2，7.5，－0.03，－0.4，0，1313中，非负数是______.（按从大到小的顺序填写,用逗号隔开）练习题2：有理数1.7,-17,0，，-0.001，,2003和-1中，负整数有_____个，负分数有______个练习题3：______, 正分数是_____.（按从大到小的顺序填写）例题1：若x＞1.5,化简=______例题2：若|x+4|+|2﹣y|=0,则xy=_____．例题3：化简：|π−4|+|π−3.14|=_____(用小数表示)练习题1：当x＞3时化简：|x+2|−|1−x|=_____练习题2：已知||a|+1|=2,则a =______练习题3：若|a+1|与|b﹣2|互为相反数,则ab=______．考点3：有理数加减混合运算例题1：计算：|−2/2|−(−2.5)+1−|1−2/2|=_____例题2：1﹣2+3﹣4+5﹣6+7﹣8+…+2015﹣2016的结果是______例题3：已知|a|=1，|b|=2，|c|=3，且a＞b＞c，那么a+b﹣c=______练习题1：规定图形表示运算a﹣b+c，图形表示运算x+z﹣y﹣w．则+=______（直接写出答案）．练习题2：若m、n互为相反数，则|m﹣3+n|=（）练习题3: −3.5+|−5/2|−(−2) =______．考点3：有理数的乘除例题1：-2013×2014×0=_____例题2：(+15)×(−8.234)×0×(−23/3)= =______．例题3：在数﹣5，﹣3，﹣2，2，6中，任意两个数相乘，所得的积中最小的数是______ 练习题1: 两个有理数的乘积为负数，在这两个有理数中，有______个负数．练习题2：数a、b在数轴上的位置如图所示，则ab______0．(用“>”或“<”号连接)练习题3:(−2)×(−3/2)=___1___．例题1: 把(−2)×(−2)×(−2)×(−2)×(−2)写成幂的形式是_____.例题2:计算(−1)^2017=______.例题3：计算(−2)^1000×(1/2)^999的结果是_____.练习题1: 计算：(−2013)^2013×(−2014)^2014×(−2015)^2015的结果可能是( ). 练习题2：下列判断正确的有_____（请依次填写正确答案的序号）.3^4<4^3 −3^4<(−4)^3 −3^2>(−3)^2 (−3×2)^2<−3×2^2练习题3：(−2)^3的底数是______，结果为______;−2^3的底数是_____，结果为_____．考点5：有理数偶次方的非负性例题1：若(a+3)^2+(3b−1)^2=0，则a^2003⋅b^2004=______.例题2：已知(x−1)^2+ |y−1|^2=0，则x^y的值为______.例题3：式子(x−1)^2+2的最小值是( ).练习题1：当xx=___1___时，式子(x+3)^2+2012有最小值，这个最小值是______;当y=______ 时，式子2013−(y−1)^2有最大值，这个最大值是_____．练习题2：若x是有理数，则x^2+1一定是( ).A.等于1B.大于1C.不小于1D.不大于1练习题3：下列说法，其中正确的有( ).1、a为任意有理数，a^2+1总是正数;2、如果a+|a|=0，则a是负数;3、当a＜b时，a^2<b^2;4、x、y为任意有理数, 5−(x+y)^2的最大值是5;考点6：科学计数法例题1：全球每年大约有577000000000000m^3的水从海洋和陆地转化为大气中的水汽，将数577000000000000用科学记数法表示为( ).A.5.77×10^14B.0.577×10^15C.577×10^12D.5.77×10^13练习1：2016年10月16日上午7:45南京马拉松正式开跑，约21000名中外运动爱好者参加了此次活动．21000用科学记数法可表示为( ) A.0.21×10^5 B.0.21×10^4 C.2.1×10^4 D.2.1×10^3考点7：有理数的混合运算例题1：已知数a 、b 、c 在数轴上的位置如图所示，化简|a+b|−|a −b|+|a+c|=______.例题2: 计算2×(−3)^3+4×(−3)的结果______.例题3：计算(−8)×3÷(−2)^2得( ).练习题1：−1^2016+16÷(−2)^3×|−3|=______.练习题2：现定义一种新运算“∗∗”，规定a ∗b=ab+a −b ，如1∗3=1×3+1−3，则(2∗5)∗5等于______.练习题3：算式[−5−(−11)]÷(32×4)之值为______.第三章：整式及其加减考点一：代数式例题1：长为a ，宽为b 的长方形周长是 。

俯视图主（正）视图左视图“三视图”考点汇总由于近年来中考越来越注重能力的考查，因而几何体的三视图成为考试的一个热点，这类题不仅考查了同学们的空间想象能力，同时更注重动手操作能力的考查．现对考点归纳如下，供同学们参考．一、由几何体，识别其视图例1（泰州市）下图是由几个相同的小正方体搭成的一个几何体,它的俯视图是（ ）析解：这道题主要考查的是由几何体来识别其视图．从上面看，共有2行，第一行只能看到3个小正方体，第二行2个小正方体，所以俯视图是D ，故应选D ．点评：我们从正面、上面和侧面（左面或右面）三个不同方向观察同一物体，描绘三次所看到的图，即为三视图．从正面看到的图形叫做主视图；从左边看到的图形叫做左视图；从上面看到的图形叫做俯视图．二、由视图，确定几何体例2（眉山市）一个物体的三视图如图所示，该物体是（ ）A ．圆柱B ．圆锥C ．棱锥D ．棱柱析解：由正（主）视图可知，此几何体是锥体，可排除A 、D ；再结合俯视图和左视图可知，此几何体是圆锥，故应选B ．点评：由三视图确定几何体的形状要借助三个视图进行综合分析、想象，同时合理的猜想、结合生活经验进行估测也非常重要．三、由视图，确定小立方块个数例3（成都市）右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个析解：观察主视图，从左到右每列中小立方块的个数依次为1、2、2；将数字填入俯视图中从左到右的每列小正方形中（每个小正方形中左边的数字）；观察左视图，从左到右每BCDA行小立方块的个数依次为1、2、1，将数字填入俯视图中从上到下的每行小正方形中（每个小正方形中右边的数字）；取图中每个小正方形中一对数字中较小的一个数（两数相等则任取一个），于是可求得搭成的几何体所用的小立方块的个数是1+1+1+2+2+1=8，故应选D ．点评：解这类问题的一般思路是先根据主视图和左视图确定出俯视图中每个小正方形相应位置上的小立方块的个数，再求出组成这个几何体所用的小立方块的个数．四、由俯视图及小立方块个数，识别其它视图例4（常州市）下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（ ）ABCD析解：根据俯视图上小立方块的数字，先确定主视图有3列，然后再根据每一列中最大的数字确定这一列的层数，第一列有4层，第二列有3层，第三列有2层．则该几何体的主视图为C ，故应选C ．点评：解这类问题的一般方法是先由俯视图确定几行几列，再根据各个位置上的小立方块的个数确定每行每列的最高层数，从而识别出其它视图．_2 _2_4_1 _1_3。

北师大版初一数学上册从三个方向看物体的形状知识点学习三视图首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，我们为大家整理的从三个方向看物体的形状知识点，希望大家可以认真阅读。

知识点(1)三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。

(2)特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

主俯长对正、主左高平齐、俯左宽相等即:主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。

在许多情况下，只用一个投影不加任何注解，是不能完整清晰地、表达和确定形体的形状和结构的。

三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。

可见只用一个方向的投影来表达形体形状是不行的。

一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。

课后练习1.球的三视图是( )A.三个圆B.三个圆且其中一个包括圆心C.两个圆和一个半圆弧D.以上都不对2.若一个几何体的三视图都是正方形，则这个几何体是( )A.长方体 B.正方体 C.圆柱 D.圆锥3.下列命题正确的是( )A.三视图是中心投影B.小华观察牡丹花，牡丹花就是视点C.球的三视图均是半径相等的圆D.阳光从矩形窗子里照射到地面上，得到的光区仍是矩形答案：1．A 2．B 3．C从三个方向看物体的形状知识点的全部内容就是这些，更多的精彩内容请点击初一数学知识点栏目了解详情，预祝大家在新学期可以更好的学习。
