初中数学七年级上册“三视图”考点汇总

七年级三视图知识点在学习物理时，我们常常会接触到三视图，那么什么是三视图呢？三视图是一种展示物体三个面向的图形表现方式，可以更直观地帮助我们了解物体的形状、大小、位置等信息。

在三视图中，我们通常会涉及到三种视图：俯视图、正视图、侧视图。

接下来，让我们一起来学习一下七年级中的三视图知识点吧！一、俯视图俯视图就是我们站在物体上方往下观察的图形表现方式，如图1所示。

在俯视图中，我们可以清楚地看到物体的顶部轮廓线以及从顶部看下来的面部特征。

俯视图也是我们最常接触到的一个视图，例如在城市规划中，我们常使用的就是城市的俯视图。

二、正视图正视图是一种面向物体正面的展示方式，如图2所示。

在正视图中，我们可以清晰地看到物体正面的轮廓线和细节信息。

正视图也是我们最常用到的一个视图，例如在制图中，我们常常需要根据物体的正视图来进行设计和制作。

三、侧视图侧视图是一种面向物体侧面的展示方式，如图3所示。

在侧视图中，我们可以清楚地看到物体侧面的轮廓线和细节信息。

侧视图在工程制图、建筑设计、艺术创作等领域都有广泛应用。

四、三视图的用途通过三视图的展开，我们可以更清晰地了解物体的形状、大小、位置等信息，帮助我们更准确地进行设计、制图等工作。

例如，在汽车设计中，设计师需要根据车辆的三视图来确定车辆的尺寸和造型；在建筑设计中，建筑师需要根据建筑物的三视图来设计建筑物的结构和功能。

因此，掌握三视图的知识对于我们未来的学习和职业发展非常重要。

五、总结三视图是物理学中一个非常基础和重要的知识点，通过对俯视图、正视图、侧视图的学习和理解，我们可以更加直观地了解物体的形状、大小和位置等信息。

同时，三视图也是工程制图、建筑设计和汽车设计等领域中必不可少的关键技能，帮助我们更准确地进行设计和制作。

因此，我们要认真学习三视图的知识，掌握好这一技能，为我们未来的学习和职业发展打下坚实的基础。

初中数学知识归纳三视的法与投影关系数学中，三视图是指通过不同的视角观察一个物体所得到的三幅图像，分别展示了物体的正视图、侧视图和俯视图。

这种绘制方法可以帮助我们更好地理解物体的形状和结构。

在三视图的基础上，还有一个重要的概念，那就是投影关系。

在本文中，我们将对初中数学中的三视图法与投影关系进行归纳和总结。

一、三视图法的基本原理三视图法是通过使用直角投影的原理将一个物体从不同方向投影到不同的平面上，再将这些投影图形展示出来，从而形成一个全面的物体图形信息。

具体来说，三视图法包括以下几个基本原理：1. 正视图：以物体正面为观察面，将物体投影在水平面上得到的视图称为正视图。

正视图一般用物体的封闭轮廓线表示，如长方体的正视图是一个矩形。

2. 侧视图：以物体左侧或右侧为观察面，将物体投影在垂直平面上得到的视图称为侧视图。

侧视图能够展示物体的高度和深度，如长方体的侧视图是一个矩形。

3. 俯视图：以物体顶部为观察面，将物体投影在水平平面上得到的视图称为俯视图。

俯视图能够展示物体的长宽比例关系，如长方体的俯视图是一个矩形。

通过正视图、侧视图和俯视图的综合运用，我们可以绘制出一个物体的全貌，并且能够对物体的形状、尺寸和比例关系进行准确描述。

二、三视图法的实际应用三视图法在日常生活中有着广泛的应用，尤其是在工程设计、建筑设计和制造过程中起到了重要的作用。

下面通过一些例子来说明三视图法的实际应用。

1. 建筑设计：在建筑设计中，三视图法可以帮助建筑师将设计图纸清楚地呈现给施工方。

以一栋房子为例，正视图展示建筑的正面轮廓、门窗的位置等信息，侧视图展示建筑的高度和深度，俯视图展示建筑的布局和屋顶形状。

2. 机械制造：在机械制造中，三视图法可以帮助工程师将设计的零件准确传达给加工人员。

通过正视图、侧视图和俯视图，可以清晰地展示零件的各个面以及它们之间的相对位置关系，从而提高生产效率和准确性。

3. 衣物设计：在衣物设计中，三视图法可以帮助设计师将设计的服装展示给制作厂家。

1，2，2，2，2，2，1 俯视图主（正）视图左视图“三视图"考点汇总由于近年来中考越来越注重能力的考查，因而几何体的三视图成为考试的一个热点，这类题不仅考查了同学们的空间想象能力,同时更注重动手操作能力的考查．现对考点归纳如下,供同学们参考．一、由几何体，识别其视图例1（泰州市)下图是由几个相同的小正方体搭成的一个几何体，它的俯视图是（ )析解：这道题主要考查的是由几何体来识别其视图．从上面看，共有2行，第一行只能看到3个小正方体，第二行2个小正方体,所以俯视图是D ，故应选D ．点评：我们从正面、上面和侧面(左面或右面）三个不同方向观察同一物体，描绘三次所看到的图，即为三视图．从正面看到的图形叫做主视图；从左边看到的图形叫做左视图；从上面看到的图形叫做俯视图．二、由视图，确定几何体例2(眉山市)一个物体的三视图如图所示,该物体是（ ）A ．圆柱B ．圆锥C ．棱锥D ．棱柱析解：由正（主）视图可知,此几何体是锥体,可排除A 、D ；再结合俯视图和左视图可知，此几何体是圆锥,故应选B ．点评：由三视图确定几何体的形状要借助三个视图进行综合分析、想象，同时合理的猜想、结合生活经验进行估测也非常重要．三、由视图，确定小立方块个数例3（成都市）右图是由一些完全相同的小立方块搭成的几何体的三种视图,那么搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个B C DA析解:观察主视图，从左到右每列中小立方块的个数依次为1、2、2；将数字填入俯视图中从左到右的每列小正方形中（每个小正方形中左边的数字）；观察左视图，从左到右每行小立方块的个数依次为1、2、1，将数字填入俯视图中从上到下的每行小正方形中（每个小正方形中右边的数字)；取图中每个小正方形中一对数字中较小的一个数(两数相等则任取一个),于是可求得搭成的几何体所用的小立方块的个数是1+1+1+2+2+1=8，故应选D ．点评：解这类问题的一般思路是先根据主视图和左视图确定出俯视图中每个小正方形相应位置上的小立方块的个数，再求出组成这个几何体所用的小立方块的个数．四、由俯视图及小立方块个数，识别其它视图例4（常州市）下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（ ）ABCD析解：根据俯视图上小立方块的数字，先确定主视图有3列,然后再根据每一列中最大的数字确定这一列的层数，第一列有4层，第二列有3层,第三列有2层．则该几何体的主视图为C ，故应选C ．点评：解这类问题的一般方法是先由俯视图确定几行几列，再根据各个位置上的小立方块的个数确定每行每列的最高层数,从而识别出其它视图．尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文稿在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。

七年级立体图形三视图立体图形三视图1、将如图所示的平面图形折叠成一个正方体，则“爱”字对面的字是。

（第1题）（第2题）2、一个立体图形的展开图如图所示，这个立体图形是。

3、请指出左图中的平面图形是右图所示立体图形的哪个视图。

4、下图的立体图形中,从上面看得到的图形相同的是。

知识点一几何图形1、我们把从实物中抽象出的各种图形统称为几何图形。

2、几何图形分类：立体图形和平面图形。

（1）立体图形：有些几何图形的各部分不都在同一个平面内，它们是立体图形。

如正方体、圆柱等。

（2）平面图形：有些几何图形的各部分都在同一个平面内，它们是立体图形。

如三角形、四边形等。

3、常见的几何图形【注】画从不同方向看立体图形得到的平面图形时，看得见的部分的轮廓线画实线，看不见的部分的轮廓线画虚线。

学法点睛：从不同方向看立体图形得到平面图形的画法从正面看时，可看到立体图形的长和高，画平面图形时其长和高要与原立体图形的长和高相等；从左面看时，可看到立体图形的高和宽，画平面图形时其高和宽要与原立体图形的高和宽相等；从上面看时，可看到立体图形的长和宽，画平面图形时其长和宽要与原立体图形的长和宽相等。

知识点三立体图形的展开图1、有些立体图形是由一些平面图形围成的，将它们的表面适当剪开，可以展开成平面图形。

这样的平面图形称为相应立体图形的展开图。

2、常见立体图形的平面展开图【注】1、不是所有的立体图形都可以展开，如球体便不能展开。

2、对于同一个立体图形，当我们按不同的方式展开时，得到的平面展开图是不一样的。

【知识拓展】根据展开图判断立体图形的规律①展开图全是长方形或正方形时，应考虑长方体或正方体。

②展开图中含有三角形时，应考虑棱锥或棱柱，当展开图中只含有2个三角形和3个长方形时，必是三棱柱。

若展开图全是三角形(4 个)，则必是三棱锥。

③展开图中含有圆和长方形时，一般应考虑是圆柱。

④展开图中含有扇形时，考虑圆锥。

正方体的表面展开图（共有11种，其中一四一型6种，一三二型3种，二二二型1种，三三型1种）三种情况1、正方体展开后有四个面在同一层：正方体因为有两个面必须作为底面，所以平面展开图中，最多有四个面展开后处在同一层，作为底的两个面只能处在四个面这一层的两侧，利用排列组合知识可得如下六种情况：1－4－1型2、正方体展开后有三个面在同一层，剩下的三个面分别在两侧，有如下三种情形：1－3－2型3、二面三行，像楼梯；三面二行，两台阶。

七年级上册三视图知识点在工程制图领域中，三视图是一种常用的绘图方式。

它利用三个不同视角的图形，同时表示被绘制物品的长度、宽度和高度。

在七年级上册的学习中，三视图作为常见知识点出现。

以下将为大家详细介绍三视图的定义、种类、方法和注意事项。

一、三视图的定义三视图，即俯视图、前视图和侧视图，常用于描述物体的三个主要视角。

三视图的绘制，既包括准确的尺寸和比例，也涉及到正面、左右和上下的视角。

在三视图上不仅可以保存基本几何形状和测量尺寸，还可以记录材料和工艺要求。

二、三视图的种类依据其使用频率和类型，三视图大致可以分为以下几类：1. 正视图法正视图法也称为零度视图法。

在这种情况下，被绘制物体的正面视角与观察者的位置重合。

这种视图通常以前视图、侧视图和俯视图为基础。

2. 零度视图法在零度视图法中，观察者在一个平行于被绘制物体的面上，通过直接观察来获取有关物品的信息。

这个法则适用于任何基于平坦的物品（如纸张）的绘图。

3. 角度视图法在角度视图法中，被绘制物体的各个面分别与观察者形成了不同的角度。

这种视图包括了基本的俯视图、侧视图和前视图。

同时，还可以包括其他几种视角，如斜视图、推视图和横视图等等。

三、三视图的绘制方法在绘制三视图时，主要的过程包括制定侧面图、正面图和俯视图、画外观线、绘制尺寸线、标注尺寸、画隐藏线和标注名称等步骤。

其中，每一个步骤都需要特别注意，确保最终的效果是准确和清晰的。

四、三视图的注意事项在绘制三视图时，一定要特别注意清晰的细节和精华。

以下是一些关键的注意事项：1. 确认依据：在绘制三视图之前，一定要先确认所依据的参考图纸和数据的来源。

2. 视图的数量和排列：在使用三视图时，一定要确保正确的视图数量和位置，及其排列方式。

3. 线条的清晰度：除了基本的尺寸和比例之外，线条的清晰度也关系到绘图的质量水平。

一定要过滤掉任何不必要的零散线条，在纸张上画出清晰和有序的图形。

4. 标准的标注：三视图不光是几何形状的展示，也关系到绘制产品的材料、尺寸和工艺等行业标准的定义。

第二节三视图
要点精讲
1．视图：物体的正投影称为视图，把从物体正面的视图称为主视图，从物体的左侧面得到的视图称为左视图，从物体上面得到的视图称为俯视图，统称三视图。

2．三视图的位置：
俯视图画在主视图的下方，左侧图画在主视图的右面。

3．画三视图的“三等原则”：
（1）主视图与俯视图的长度相等，且相互对正，即“长对正”
（2）主视图与左视图的高度相等，且相互平齐，即“高平齐”
（3）俯视图与左视图的宽度相等，即“宽相等”
4．常见几何体的平面或侧面展开图
①圆柱体的侧面展开图是矩形
②圆锥体的侧面展开图是扇形
③直棱柱的侧面展开图是矩形
④正三棱锥
⑤正方体
⑥长方体
典型例题
1．圆锥体的主视图是，左视图是，俯视图是．【答案】三角形、三角形、圆
2．球的三视图分别是，，．
【答案】圆，圆，圆。

七年级上册三视图知识点归纳在学习物理学、建筑设计、机械设计等领域的时候，三视图是我们经常使用的绘图方法。

在三视图中，一个物体或者建筑物被分别从正、上和右三个方向进行投影。

对于七年级学生来说，三视图是很重要的基础知识。

本文将会详细介绍三视图的定义、基本要素和绘制方法，以帮助学生更好地掌握这项技能。

一、三视图的定义三视图是一种投影图形，它由正视图、俯视图和右视图三个图形组成。

正视图显示物体或者建筑物的前面、俯视图显示物体或者建筑物的顶部，右视图显示物体或者建筑物的右侧。

通过三视图，我们可以看到物体或者建筑物的三个主要方向。

二、三视图的基本要素1. 正视图：正视图显示物体或者建筑物的前面，包含了物体的所有主要细节和特征。

在正视图中，物体或者建筑物的前面应该向上。

2. 俯视图：俯视图显示物体或者建筑物的顶部，包含了物体的主要外廓线和尺寸。

在俯视图中，物体或者建筑物的顶部应该向右。

3. 右视图：右视图显示物体或者建筑物的右侧，包含了物体侧面的所有主要细节和特征。

在右视图中，物体或者建筑物的侧面应该向上。

三、三视图的绘制方法为了画好三视图，必须先确定物体或者建筑物的大小和比例尺，然后按照以下步骤进行绘制：1. 首先绘制正视图，按照比例尺将物体或者建筑物正视图上的长度、宽度和高度绘制出来。

2. 接着，在正视图下方绘制俯视图。

在俯视图上标记出物体或者建筑物的长度和宽度。

3. 最后，在正视图右侧绘制右视图。

在右视图上标记出物体或者建筑物的长度和高度。

需要注意的是，三视图的比例尺必须保持一致，以确保三个图形之间的比例关系正确。

四、三视图的应用三视图可以帮助我们更清楚直观地了解物体或者建筑物的形状、结构和尺寸。

它们是设计、制造和施工过程中不可缺少的工具。

在物理学中，三视图可以帮助我们更好地理解运动、力学和能量转换等概念。

在建筑设计和机械设计中，三视图可以帮助我们进行设计、制造和材料选取等方面的决策。

总之，三视图是一项非常重要的基础技能，它在很多领域都有着广泛的应用。

29.2 三视图1.三视图概念：物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。

如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等画三视图的注意点：1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰。

2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

典型例题例1.画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。

3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：例2.画出如图所示的支架(一种小零件)的三视图.分析:支架的形状，由两个大小不等的长方体构俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系.解:如图29.2-7是支架的三视图例3.右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解:图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.例4．如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。

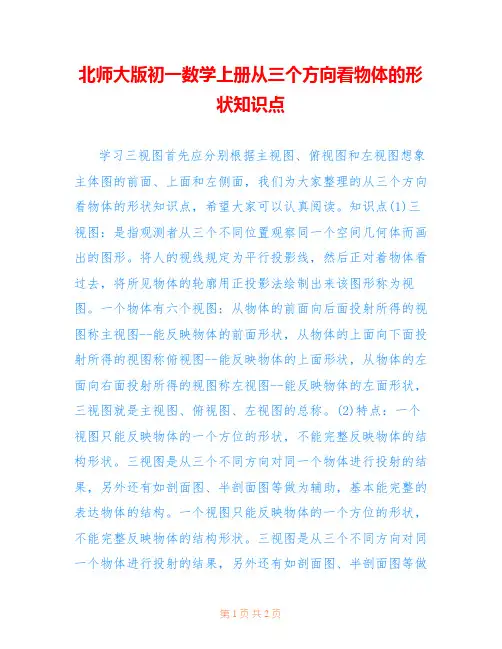

北师大版初一数学上册从三个方向看物体的形状知识点学习三视图首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，我们为大家整理的从三个方向看物体的形状知识点，希望大家可以认真阅读。

知识点(1)三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。

(2)特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

主俯长对正、主左高平齐、俯左宽相等即:主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。

在许多情况下，只用一个投影不加任何注解，是不能完整清晰地、表达和确定形体的形状和结构的。

三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。

可见只用一个方向的投影来表达形体形状是不行的。

一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。

课后练习1.球的三视图是( )A.三个圆B.三个圆且其中一个包括圆心C.两个圆和一个半圆弧D.以上都不对2.若一个几何体的三视图都是正方形，则这个几何体是( )A.长方体 B.正方体 C.圆柱 D.圆锥3.下列命题正确的是( )A.三视图是中心投影B.小华观察牡丹花，牡丹花就是视点C.球的三视图均是半径相等的圆D.阳光从矩形窗子里照射到地面上，得到的光区仍是矩形答案：1．A 2．B 3．C从三个方向看物体的形状知识点的全部内容就是这些，更多的精彩内容请点击初一数学知识点栏目了解详情，预祝大家在新学期可以更好的学习。
