初一七年级上册数学 3.3 三视图

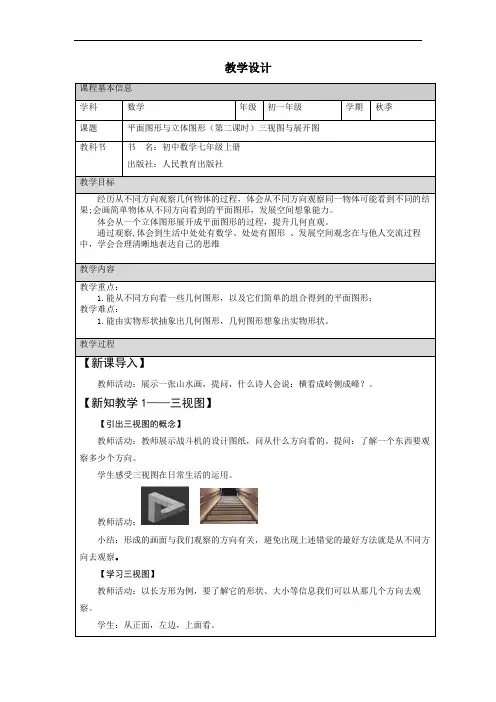

教学设计课程基本信息学科数学年级初一年级学期秋季课题平面图形与立体图形（第二课时）三视图与展开图教科书书名：初中数学七年级上册出版社：人民教育出版社教学目标经历从不同方向观察几何物体的过程，体会从不同方向观察同一物体可能看到不同的结果;会画简单物体从不同方向看到的平面图形，发展空间想象能力。

体会从一个立体图形展开成平面图形的过程，提升几何直观。

通过观察,体会到生活中处处有数学、处处有图形、发展空间观念在与他人交流过程中，学会合理清晰地表达自己的思维教学内容教学重点：1.能从不同方向看一些几何图形，以及它们简单的组合得到的平面图形；教学难点：1.能由实物形状抽象出几何图形，几何图形想象出实物形状。

教学过程【新课导入】教师活动：展示一张山水画，提问，什么诗人会说：横看成岭侧成峰？。

【新知教学1——三视图】【引出三视图的概念】教师活动：教师展示战斗机的设计图纸，问从什么方向看的。

提问：了解一个东西要观察多少个方向。

学生感受三视图在日常生活的运用。

教师活动：小结：形成的画面与我们观察的方向有关，避免出现上述错觉的最好方法就是从不同方向去观察。

【学习三视图】教师活动：以长方形为例，要了解它的形状、大小等信息我们可以从那几个方向去观察。

学生：从正面，左边，上面看。

教师活动：强调三视图的规范做法。

小结：长对正、高平齐、宽相等【典例一】教师活动：例题1. 如图是一个由 9 个正方体组成的立体图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？动手画一画.。

【探究】做出圆柱，圆锥，球体的三视图【思考】(1)前面所讲的苏东坡的《题西林壁》中有一句传诵千古的名句：“横看成岭侧成峰，远近高低各不同”，请用简单的几何图形画出这句话所表达的意境。

(2)同伴交流一下这句话给我们的启示，特别谈谈对我们学习数学知识的启迪。

【巩固练习】分别从正面、左面、上面看下列立体图形，各能得到什么平面图形？【总结】1.确定物体的形状特征要从三个方向(正面、上面、左面)。

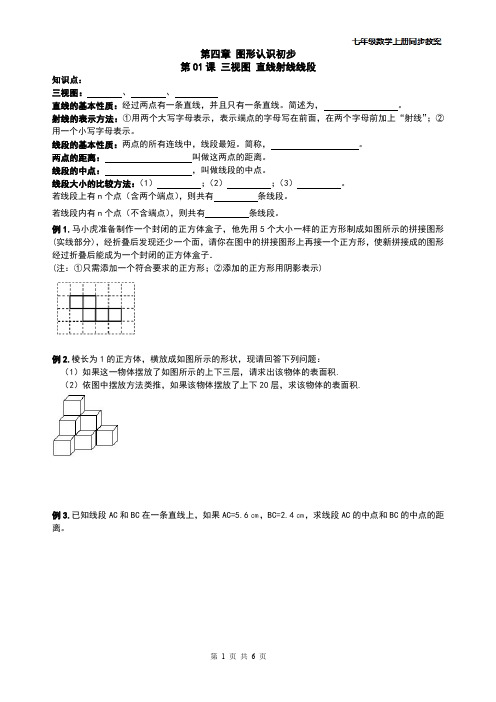

第四章图形认识初步第01课三视图直线射线线段知识点：三视图：、、直线的基本性质：经过两点有一条直线，并且只有一条直线。

简述为，。

射线的表示方法：①用两个大写字母表示，表示端点的字母写在前面，在两个字母前加上“射线”；②用一个小写字母表示。

线段的基本性质：两点的所有连线中，线段最短。

简称，。

两点的距离：叫做这两点的距离。

线段的中点：，叫做线段的中点。

线段大小的比较方法：（1）；（2）；（3）。

若线段上有n个点（含两个端点），则共有条线段。

若线段内有n个点（不含端点），则共有条线段。

例1.马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形(实线部分)，经折叠后发现还少一个面，请你在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子．(注：①只需添加一个符合要求的正方形；②添加的正方形用阴影表示)例2.棱长为1的正方体，横放成如图所示的形状，现请回答下列问题：（1）如果这一物体摆放了如图所示的上下三层，请求出该物体的表面积.（2）依图中摆放方法类推，如果该物体摆放了上下20层，求该物体的表面积.例3.已知线段AC和BC在一条直线上，如果AC=5.6㎝，BC=2.4㎝，求线段AC的中点和BC的中点的距离。

课堂练习：1.从上向下看图(1),应是如图(2)中所示的()2.下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数,则该几何体的主视图为（）3.下图中是正方体的展开图的共有（）A．1个 B.2个 C.3个 D.4个4.图1表示正六棱柱形状的高大建筑物，图2中的阴影部分表示该建筑物的俯视图，P、Q、M、N表示小明在地面上的活动区域，小明想同时看到该建筑物的三个侧面，他应在（）A.P区域B．Q区域C．M区域D．N区域5.平面上有五个点，其中只有三点共线。

经过这些点可以作直线的条数是（）A.6条B.8条C.10条D.12条6.平面内两两相交的6条直线，交点个数最少为m个,最多为n个，则m＋n等于（）A.12B.16C.20D.227.如果要在一条直线上得到10条不同的线段,那么在这条直线上至少要选用（）个不同的点。

专题02 判断几何体的三视图1．如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是（）A．主视图的面积为4B．左视图的面积为2C．俯视图的面积为5D．搭成的几何体的表面积是20【答案】A【解析】【详解】试题解析：A、从正面看，可以看到4个正方形，面积为4，故A选项正确；B、从左面看，可以看到3个正方形，面积为3，故B选项错误；C、从上面看，可以看到4个正方形，面积为4，故C选项错误；D、搭成的几何体的表面积是22，故D错误．故选A．2．由一些大小相同的小正方体搭成的几何体的主视图与左视图如图所示，搭成这个几何体的小正方体的个数不可能为（）A．10B．9C．8D．7【答案】A【解析】【详解】最少时为7个，最多时为9个，故选A.3．如图，将一个长方体内部挖去一个圆柱，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从正面看易得主视图为长方形，中间有两条垂直地面的虚线．故选：A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．4．如图所示是一个放在水平面上的几何体，它的主视图是（）A．B．C．D．【答案】B【解析】【分析】根据主视图是从正面看到的图形，可得答案．【详解】从正面看是一个上下平行，左右大肚子的图形，故排除A、D；由于几何体中部是空的，主视图需要画虚线．故选：B．【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图．5．从一个边长为3cm的大立方体挖去一个边长为1cm的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A．B．C．D．【答案】C【解析】【详解】左视图就是从物体的左边往右边看．小正方形应该在右上角，故B错误，看不到的线要用虚线，故A错误，大立方体的边长为3cm，挖去的小立方体边长为1cm，所以小正方形的边长应该是大正方形13，故D错误，所以C正确．故此题选C．6．如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数是()A．3个或4个或5个B．4个或5个C．5个或6个D．6个或7个【答案】A【解析】【详解】根据主视图，左视图，画出俯视图可能情况.所以选A.7．在桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，设组成这个几何体的小正方体的最少个数为m，最多个数为n，下列正确的是（）A．m＝5，n＝13B．m＝8，n＝10C．m＝10，n＝13D．m＝5，n＝10【答案】A【解析】【详解】由主视图和左视图可以确定：正方体堆成的几何体由两层组成，其底面最多有9个相同的正方体组成，恰好构成了边长为3个小正方体棱长的正方形，上面一层最多在这个正方形的4个顶点处各放1个相同的正方体．因此最多有正方体n=9＋4＝13个；底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有m=2+3=5个小正方体组成．故选：A．点睛：当一个几何体已知两个视图时，它的形状不能确定．应分为最多和最少各有多少，来判断，解题关键是利用“主视图”疯狂盖，利用“左视图”拆违章，找到正方体的个数，比较复杂，求最少时容易出错，应该吧中间的向后移一行，最右边向后移2行即可.8．如图，甲、乙、丙三个图形都是由大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数．其中左视图相同的是___．【答案】甲和乙【解析】【分析】根据三个俯视图分别判断出几何体的左视图，即可得答案．【详解】解：由已知条件可知，甲的左视图有2列，每列小正方数形数目分别为2，2；乙的左视图有2列，每列小正方数形数目分别为2，2；丙的主视图有2列，每列小正方数形数目分别为2，1．∴左视图相同的是：甲和乙．故答案为：甲和乙．【点睛】本题考查几何体的三视图画法．解题的关键是掌握由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．9．如图，三棱柱的上下底面均为周长为12cm 的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm 的小三棱柱．（1）请写出截面的形状______；（2）若小三棱柱的高为6cm ，则截去小三棱柱后，剩下的几何体的棱长总和是多少？【答案】（1）长方形；（2）46【解析】【分析】（1）依据大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱，即可得到截面的形状；（2）依据△ADE 是周长为3的等边三角形，△ABC 是周长为10的等边三角形，即可得到四边形DECB 的周长，再计算棱长总和．【详解】解：（1）由题意可知，截面是长方形，故填：长方形；（2）1cm DE =，3cm BD CE ==，4cm BC =()1334246222446+++⨯+⨯=+=（cm ）． 【点睛】本题主要考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形．10．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）【答案】（1）主，俯；（2）207.36cm2【解析】【分析】（1）根据三视图的定义解答即可；（2）所求组合几何体的表面积=长方体的表面积+圆柱的侧面积，据此代入数据计算即可．【详解】解：（1）如图所示：；故答案为：主，俯；（2）组合几何体的表面积=2×（8×5+8×2+5×2）+4×π×6=2×66+24×3.14=207.36（cm2）．【点睛】本题考查了几何体的三视图和几何体表面积的计算，正确理解题意、熟练掌握基本知识是关键．11．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图．(1)当组成这个几何体的小正方体的个数为8个时，几何体有多种形状．请画出其中两种几何体的左视图；(2)若组成这个几何体的小正方体的个数为n，请写出n的最小值和最大值；(3)主视图和俯视图为下面两图的几何体有若干个，请你画出其中一个几何体．【答案】(1)画图见解析；(2) n最小为8，最大为11；(3)画图见解析．【解析】【分析】（1）由俯视图可得该几何体有2行，则左视图应有2列，由主视图可得共有3层，那么其中一列必为3个正方形，另一列最少是1个，最多是3个；（2）由俯视图可得该组合几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得从左边数第二列第二层最少有1个正方体，最多有2个正方体，第3列第2层，最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能的值．（3）根据三视图画出符合条件的一个几何体即可．【详解】(1)如图所示；下图中的任意两个即可．（2）∵俯视图有5个正方形，∴最底层有5个正方体，由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；由主视图可得第2层最多有4个正方体，第3层最多有2个正方体；∴该组合几何体最少有5+2+1=8个正方体，最多有5+4+2=11个正方体，∴n的最小值为8，最大值为11．(3)如图所示．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．12．下图是一个机器零件的毛坯，请将这个机器零件的三视图补充完整．【答案】图形见解析.【解析】【详解】试题分析：根据三视图的定义补全视图即可.试题解析：如图所示．13．用若干大小相同的小立方块搭一个几何体，使得从上面和左面看到的这个几何体的形状图如图所示．请你画出从正面看到的几何体的形状图.（画出两种即可）【答案】作图见解析【解析】【分析】结合左视图和俯视图即可画出主视图．【详解】解：作图如下：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．14．用小立方块搭一个几何体，使它从正面和从上面看的形状图如图所示．从上面看的形状图中，小方形中的字母表示该位置小立方块的个数，试回答下列问题．(1) x ，z 各表示多少?(2) y 可能是多少?这个几何体最少由几个小立方块搭成?最多呢?【答案】（1）1x =AB 2AC =，3z =AB 2AC =；（2）y 可能是1 或 2.【解析】【详解】 试题分析：（1）利用从正面看得到的形状图，可以得到小正方体的层数，也就可以得到相应值.(2)因为y 在中间，所以小于2层，值是1,或者2,然后分类讨论.试题解析：（1）1x =，3z =．（2） y 可能是 1 或 2，321121111++++++=，321221112++++++= .这个几何体最少由 11 个立方体搭成，最多由12 个立方体搭成．点睛：一般先由各视图想象从各方向看到的几何体形状，然后综合起来确定几何体（或实物原型）的形状，再根据三个视图“长对正”，“高平齐”，“宽相等”确定轮廓线的位置，以及各个方向的尺寸.15．用小立方块搭一个几何体，主视图与左视图如下图，它最少要多少个立方块？最多要多少个立方块？画出这个几何体最多、最少两种情况下的俯视图，并用数字表示在该位置的小立方体的个数．【答案】3，5【解析】【详解】试题分析：根据几何体的主视图和左视图，判断出高度，然后确定俯视图中显示的正方体的个数，计算最多和最少的个数即可.试题解析：根据题意可知：俯视图，最少的情况：3块；俯视图，最多的情况：5块16．用小立方体搭一个几何体，使它从正面、从上面看到的形状图如图所示．（1）它最多需要多少个小立方体？它最少需要多少个小立方体？（2）请你画出这两种情况下的从左面看到的形状图．【答案】（1）10；8（2）图形见解析【解析】【详解】试题分析：（1）利用左视图以及主视图可以得出这几个几何体最多的块数，以及最少块数；（2）画出这两种情况下从左面看到的形状.试题解析：（1）它最多需要2×5=10个小立方体，它最少需要2×3+2=8个小立方体．（2）小立方体最多时的左视图有2列，从左往右依次为2，2个正方形；小立方体最少时的左视图有2种情况：①有2列，从左往右依次为1，2个正方形；②有2列，从左往右依次为2，2个正方形；如图所示：17．如图，在平整地面上，若干个完全相同的棱长为10cm的小正方体堆成一个几何体．（1）这个几何体由______个小正方体组成.（2）在下面网格中画出左视图和俯视图.（3）如果在这个几何体的表面（不含底面）喷上黄色的漆，则这个几何体喷漆的面积是多少cm2.【答案】（1）10；（2）作图见解析；（3）3200cm2.【解析】【详解】试题分析：（1）从左往右三列小正方体的个数依次为：6，2，2，相加即可；（2）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1．据此可画出图形；（3）根据露出的小正方体的面数，可得几何体的表面积．试题解析：解：（1）这个几何体由6+2+2=10个小正方体组成，故答案为10；（2）如图所示：（3）露出表面的面一共有32个，则这个几何体喷漆的面积为3200cm2．。

七年级上册数学目录(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除七年级上册第1章从自然数到有理数1.1从自然数到分数 1.2有理数 1.3数轴 1.4绝对值 1.5有理数的大小比较第2章有理数的运算2.1有理数的加法 2.2有理数的减法 2.3有理数的乘法 2.4有理数的除法2.5有理数的乘方 2.6有理数的混合运算 2.7准确数和近似数 2.8计算器的使用第3章实数3.1平方根 3.2实数 3.3立方根 3.4用计算器进行数的开方 3.5实数的运算第4章代数式4.1用字母表示数 4.2代数式 4.3代数式的值 4.4整式 4.5合并同类项4.6整式的加减第5章一元一次方程5.1一元一次方程 5.2一元一次方程的解法 5.3一元一次方程的应用5.4问题解决的基本步骤第6章数据与图表6.1数据的收集与整理 6.2统计表 6.3条形统计图和折线统计图 6.4扇形统计图第7章图形的初步知识7.1几何图形 7.2线段、射线和直线 7.3线段的长短比较 7.4角与角的度量7.5角的大小比较 7.6余角和补角 7.7相交线 7.8平行线七年级下册第1章三角形的初步知识1.1 认识三角形 1.2 三角形的角平分线和中线 1.3 三角形的高 1.4 全等三角形1.5 三角形全等的条件 1.6 作三角形第2章图形和变换2.1 轴对称图形 2.2 轴对称变换 2.3 平移变换 2.4 旋转变换 2.5 相似变换2.6 图形变换的简单应用第3章事件的可能性3.1 认识事件的可能性 3.2 可能性的大小 3.3 可能性和概率第4章二元一次方程组4.1 二元一次方程 4.2 二元一次方程组 4.3 解二元一次方程组4.4 二元一次方程组的应用第5章整式的乘除5.1 同底数幂的乘法 5.2 单项式的乘法 5.3 多项式的乘法5.4 乘法公式 5.5 整式的化简 5.6 同底数幂的除法 5.7 整式的除法第6章因式分解6.1 因式分解 6.2 提取公因式法 6.3 用乘法公式分解因式 6.4 因式分解的简单应用第7章分式7.1 分式 7.2 分式的乘除 7.3 分式的加减 7.4 分式方程八年级上册第1章平行线1.1同位角、内错角、同旁内角 1.2平行线的判定 1.3平行线的性质1.4平行线之间的距离第2章特殊三角形2.1等腰三角形 2.2等腰三角形的性质 2.3等腰三角形的判定 2.4等边三角形2.5直角三角形 2.6探索勾股定理 2.7直角三角形全等的判定第3章直棱柱3.1认识直棱柱 3.2直棱柱的表面展开图 3.3三视图 3.4由三视图描述几何体第4章样本与数据分析初步4.1抽样 4.2平均数 4.3中位数和众数 4.4方差和标准差 4.5统计量的选择与应用第5章一元一次不等式5.1认识不等式 5.2不等式的基本性质 5.3一元一次不等式 5.4一元一次不等式组第6章图形与坐标6.1探索确定位置的方法 6.2平面直角坐标系 6.3坐标平面内的图形变换第7章一次函数7.1常量与变量 7.2认识函数 7.3一次函数 7.4一次函数的图象7.5一次函数的简单应用八年级下册第1章二次根式1.1 二次根式 1.2 二次根式的性质 1.3 二次根式的运算第2章一元二次方程2.1 一元二次方程 2.2 一元二次方程的解法 2.3 一元二次方程的应用第3章频数及其分布3.1 频数与频率 3.2 频数分布直方图 3.3 频数分布折线图第4章命题与证明4.1 定义与命题 4.2 证明 4.3 反例与证明 4.4 反证法第5章平行四边形5.1 多边形 5.2 平行四边形 5.3 平行四边形的性质 5.4 中心对称5.5 平行四边形的判定 5.6 三角形的中位线 5.7 逆命题和逆定理第6章特殊平行四边形与梯形6.1 矩形 6.2 菱形 6.3 正方形 6.4 梯形九年级上册第1章反比例函数1.1 反比例函数1.2 反比例函数的图象和性质1.3 反比例函数的应用● 小结● 目标与评定第2章二次函数2.1 二次函数2.2 二次函数的图象● 阅读材料用计算机画二次函数的图象2.3 二次函数的性质2.4 二次函数的应用● 小结● 目标与评定第3章圆的基本性质3.1 圆3.2 圆的轴对称性3.3 圆心角3.4 圆周角● 阅读材料生活离不开圆3.5 弧长及扇形的面积3.6 圆锥的侧面积和全面积● 小结● 目标与评定第4章相似三角形4.1 比例线段4.2 相似三角形4.3 两个三角形相似的判定4.4 相似三角形的性质及其应用4.5 相似多边形4.6 图形的位似● 课题学习精彩的分形● 小结● 目标与评定九年级下册第1章解直角三角形1.1 锐角三角函数1.2 有关三角函数的计算1.3 解直角三角形● 课题学习会徽中的数学● 小结● 目标与评定第2章简单事件的概率2.1 简单事件的概念2.2 估计概率2.3 概率的简单应用● 小结● 目标与评定第3章直线与圆、圆与圆的位置关系3.1 直线与圆的位置关系3.2 三角形的内切圆3.3 圆与圆的位置关系● 小结● 目标与评定第4章投影与三视图4.1 视角与盲区4.2 投影4.3 简单物体的三视图● 小结。

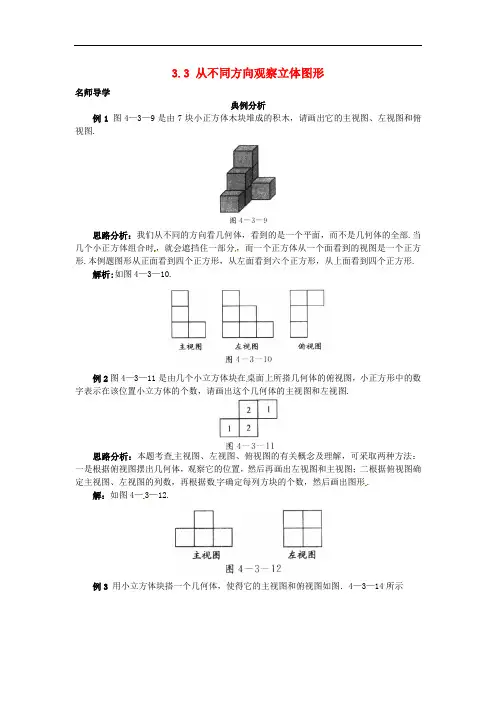

3.3 从不同方向观察立体图形名师导学典例分析例1图4—3—9是由7块小正方体木块堆成的积木，请画出它的主视图、左视图和俯视图.思路分析：我们从不同的方向看几何体，看到的是一个平面，而不是几何体的全部.当几个小正方体组合时，就会遮挡住一部分，而一个正方体从一个面看到的视图是一个正方形.本例题图形从正面看到四个正方形，从左面看到六个正方形，从上面看到四个正方形.解析:如图4—3—10.例2图4—3—11是由几个小立方体块在桌面上所搭几何体的俯视图，小正方形中的数字表示在该位置小立方体的个数，请画出这个几何体的主视图和左视图.思路分析：本题考查主视图、左视图、俯视图的有关概念及理解，可采取两种方法：一是根据俯视图摆出几何体，观察它的位置，然后再画出左视图和主视图；二根据俯视图确定主视图、左视图的列数，再根据数字确定每列方块的个数，然后画出图形.解：如图4—3—12.例3用小立方体块搭一个几何体，使得它的主视图和俯视图如图．4—3—14所示思路分析：这样搭建的几何体不止一种，先根据主视图和俯视图确定列数，然后再动手搭建，观察搭建的几何体的主视图和俯视图是否满足要求．如图4—3—15中搭建的几何体的俯视图(小正方形内的数字表示该位置小立方体的个数)时．最少要10个小立方体；而如图4—3—16中搭建的几何体的俯视图，则需要16个小立方体．解：如图4—3—15，4—3—16所示．(答案不唯一，还有多种)突破易错☆挑战零失误规律总结善于总结☆触类旁通1 方法点拨：解此类题目的关键点有两个，一是观察物体的方向；二是小立方体的位置和数量.要认真仔细地观察，特别注意看不见的小立方体的数目和位置．对于几何体图形的观察．我们应该学会多角度的观察，然后多方位的思考．这样才能正确认识几何体．2 方法点拨：此例要求同学们一要有动手实践的能力，并认真观察；二要提高山己空间想象力．这类题目的规律是．主视图和俯视图的长相等，主视图和左视图的高相等，俯视图和左视图的宽相等．变式引申：4—3—13由几个小立方体块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方体的个数，请画山这个几何体的主视图和左视图．3 方法点拨：搭建几何体时．先依据题意搭建小立方体块数目最少的几何体．然后再在不影响原题意要求的前提下增加小立方体的个数．勤于思考．培养自己空间思维能力是解这类题目的关键．。

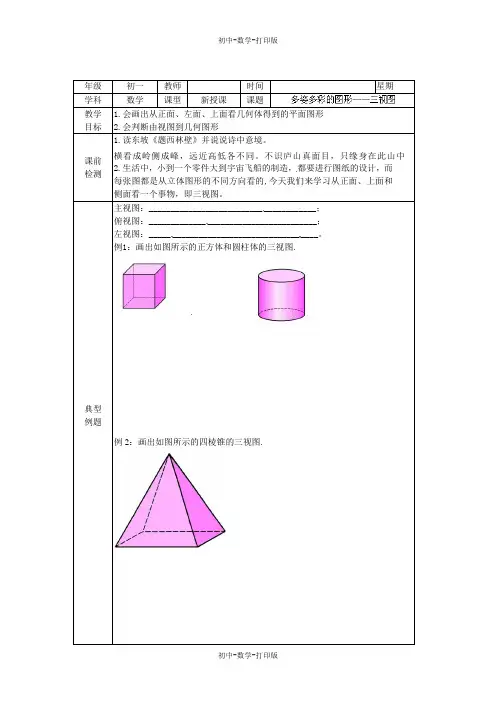

年级初一教师时间星期学科数学课型新授课课题教学目标1.会画出从正面、左面、上面看几何体得到的平面图形2.会判断由视图到几何图形课前检测1.读东坡《题西林壁》并说说诗中意境。

横看成岭侧成峰，远近高低各不同。

不识庐山真面目，只缘身在此山中2.生活中，小到一个零件大到宇宙飞船的制造，都要进行图纸的设计，而每张图都是从立体图形的不同方向看的,今天我们来学习从正面、上面和侧面看一个事物，即三视图。

典型例题主视图：______________________________________；俯视图：______________________________________；左视图：______________________________________。

例1：画出如图所示的正方体和圆柱体的三视图.例2：画出如图所示的四棱锥的三视图.练习：1.从正面、左面、上面观察得到的平面图形你能画出来吗？2.如图(1)放置的一个机器零件，若从正面看是如图(2)，你能画出它的左视图吗？3.如图是小玲在九月初九“重阳节”送给她外婆的礼盒，图中所示礼盒的正面看的图是（ ）4. 如图所示的物体，从左面看得到的图是（ ）5. 如图是由七个相同的小正方体堆成的物体，从上面看这个物体的图是（ ）例3下面是一些立体图形的三视图，请根据视图说出立体图形的名称A ．B ．C ．D ． ( 2)( 1) 正面 A ． B ． C ． D ．练习：1.若右图是某几何体的三种不同方向的图，则这个几何体是( )A.圆柱B.正方体C.球D.圆锥2. 一个物体的三视图如下，你能描述该物体的形状吗?(正视图) (左视图)(俯视图)反馈检测1.分别从正面、左面、上面观察这个图形，画出得到的平面图形2. 如图所示是由四个相同的小正方体组成的立体图形，它的俯视图为（）3.如图2，这是一个正三棱柱，则从上面看到的图为（）正面左面上面2题A．B．C．D．。
