第一章工程建设中地形图的应用第一节地形图在工程建设勘察设计阶段的应用1设计用地形图的特点工程建设一般分为规划设计（勘测）、施工、运营管理阶段。
在规划设计时，必须要有地形、地质等基础资料，其中地形资料主要是地形图。
没有确实可靠的地形资料是无法进行设计的，地形资料的质量将直接影响到设计的质量和工程的使用效果。
设计对地形图的要求主要体现在以下三方面：意识地形图的精度必须满足设计要求；二十地形图的比例尺应选择恰当；三是测图范围合适，出图时间要快，具有较好的实时性。
2地形图在水利工程勘测设计阶段的应用我国具有极其丰富的水资源、港湾和海洋资源。
为了开发和利用这些资源，必须兴建水工建筑物，如河坝、船闸、运河、港口、码头等。
为了合理地选择水利枢纽的位置和分布，以便使其在发电、航运、防洪及灌溉等方面都能发挥最大的效益，需在全流域测绘比例尺为1:500或1: 100 000的地图，以及水面与河底的纵断面图，一边研究河谷地貌的特点，探讨各个梯级中水利枢纽水头的高低、发电量的大小、回水的分布情况以及流域与水库的面积等，并确定各主要水利枢纽的型式和建造的先后顺序。
拦河坝市水利枢纽工程中的主要工程，地形和地质条件决定了坝址的位置。
最有可能建坝的地方是在河谷最窄而岩层最好的河段。
为了确定建坝以后在河流上形成的水库淹没范围及面积，计算总库容与有效库容，设计库岸的防护工程，确定哪些城镇、工矿企业以及重要耕地被临时淹没或永久浸没，并拟定相应的防护工程措施，涉及航道及码头的的位置，指定库底清理、居民迁移以及交通线改建等的规划，需要各种不同精度的地形图。
3地形图在城市勘测设计阶段的应用城市的建设也离不开地形图，在确定城市的整体布局时需用各种大、中、小比例尺的地形图。
比如：道路规划、各种管线的规划、工矿企业的规划以及各种建筑物的规划等。
在设计中如果没有地形图，设计人员就没办法确定各种工程及相应建筑物的具体位置。
利用1: 2 000或1:500比例尺地形图作为选址的依据和进行总图设计的地图，在图上设计人寻找合适的位置、放样各种设施、量取距离和高程，并进行工程的定位和定向及坡度的确定，从而计算工程量和工程费用等。
一、填空题：1、地下施工测量中，地下控制应和地面控制采用相同的的坐标系统和高程系统。
这可以通过联系测量来实现。
2、地下建筑物施工测量一般采用现场标定法和解析法。
3、隧道贯穿误差包括纵向贯穿误差、横向贯穿误差和高程贯穿误差。
4、隧道施工精度主要取决于横向贯穿误差和高程贯穿误差。
5、在施工期间，临时水准点的密度应保证放样时只设1个测站，即能将高程传递到建筑物上。
6、隧道中线方向进洞的类型有直线进洞和曲线进洞两种类型。
7、地下导线的三种类型是施工导线、根本导线和主要导线。
8、对于直线型的隧道而言，常用的平面测量类型有中线法和串线法。
9、隧道施工中的测量工作主要任务有定方向、检查施工进度和计算土方量。
二、简答题1、举例说明什么是地下工程2、地下建筑物的施工测量主要包括哪些内容？3、常用的地下建筑物施工测量方法4、地下施工测量的内容5、贯穿误差概念、分类及来源6、什么是进洞数据的推算7、直线进洞数据有哪些？8、曲线进洞的过程9、地下控制测量的内容10、地下导线的特点地下导线布设时的考前须知11、隧道开挖中测量常用的方法，各有何优缺点？12、施工测量的内容有哪些？13、贯穿误差的测定方法14、调整贯穿误差的方法15、地下高程测量与地面高程测量有何不同之处？16、地下工程的地面控制测量有哪些方法和技术？17、地下工程测量有哪些特点？18、何谓联系测量？20、高程联系测量有几种方法？21、简述隧道施工和竣工测量的内容。
22、在深基坑或高楼施工时，通常采用什么方法传递高程的？三、判断题1、隧道的贯穿精度主要取决于纵向贯穿误差和高程贯穿误差。
2、隧道的横向贯穿误差仅受导线测角误差的影响。
第九章竖井联系测量与陀螺经纬仪测量一、填空题1、竖井联系测量是将地面控制中的坐标、方向及高程经由竖井传递到地下去。
2、按照地下控制网与地面上联系的不同，定向方法可以分为一井定向、两井定向、横洞〔斜井〕定向和陀螺经纬仪定向。
3、一井定向在地面上测量的数据有两吊锤线的坐标X、Y以及连线的方向角。

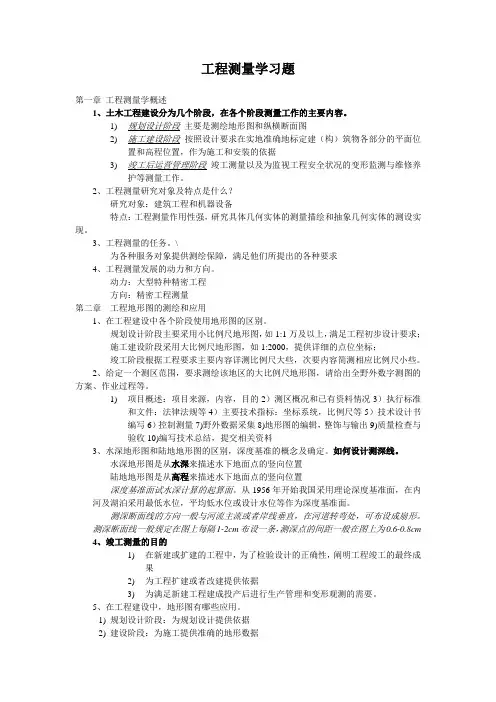

工程测量学习题第一章工程测量学概述1、土木工程建设分为几个阶段，在各个阶段测量工作的主要内容。
1)规划设计阶段主要是测绘地形图和纵横断面图2)施工建设阶段按照设计要求在实地准确地标定建（构）筑物各部分的平面位置和高程位置，作为施工和安装的依据3)竣工后运营管理阶段竣工测量以及为监视工程安全状况的变形监测与维修养护等测量工作。
2、工程测量研究对象及特点是什么？研究对象：建筑工程和机器设备特点：工程测量作用性强，研究具体几何实体的测量描绘和抽象几何实体的测设实现。
3、工程测量的任务。
\为各种服务对象提供测绘保障，满足他们所提出的各种要求4、工程测量发展的动力和方向。
动力：大型特种精密工程方向：精密工程测量第二章工程地形图的测绘和应用1、在工程建设中各个阶段使用地形图的区别。
规划设计阶段主要采用小比例尺地形图，如1:1万及以上，满足工程初步设计要求；施工建设阶段采用大比例尺地形图，如1:2000，提供详细的点位坐标；竣工阶段根据工程要求主要内容详测比例尺大些，次要内容简测相应比例尺小些。
2、给定一个测区范围，要求测绘该地区的大比例尺地形图，请给出全野外数字测图的方案、作业过程等。
1)项目概述：项目来源，内容，目的2）测区概况和已有资料情况3）执行标准和文件：法律法规等4）主要技术指标：坐标系统，比例尺等5）技术设计书编写6）控制测量7)野外数据采集8)地形图的编辑，整饰与输出9)质量检查与验收10)编写技术总结，提交相关资料3、水深地形图和陆地地形图的区别，深度基准的概念及确定。
如何设计测深线。
水深地形图是从水深来描述水下地面点的竖向位置陆地地形图是从高程来描述水下地面点的竖向位置深度基准面试水深计算的起算面。
从1956年开始我国采用理论深度基准面，在内河及湖泊采用最低水位，平均低水位或设计水位等作为深度基准面。
测深断面线的方向一般与河流主流或者岸线垂直，在河道转弯处，可布设成扇形。
测深断面线一般规定在图上每隔1-2cm布设一条，测深点的间距一般在图上为0.6-0.8cm4、竣工测量的目的1)在新建或扩建的工程中，为了检验设计的正确性，阐明工程竣工的最终成果2)为工程扩建或者改建提供依据3)为满足新建工程建成投产后进行生产管理和变形观测的需要。
测图学中的比例尺选择与应用解析引言：比例尺是测图学中的重要工具，它的选择和应用对于地理信息的表达和分析具有至关重要的意义。
本文将从比例尺的定义、选择原则以及应用解析等方面进行讨论，以期对读者有所启发。
一、比例尺的定义与意义比例尺是指地图上的距离与实际地面距离之间的比例关系。
它一般以分数形式表示，如1：50000，表示地图上的一单位距离相当于实际地面上的50,000单位距离。
而比例尺的选择和应用决定了地图中地理现象的呈现和信息传递的准确性。
二、比例尺选择的原则1.地形状况：地图中的地形特征对比例尺的选择具有重要影响。
当地形较为平坦、少有高低起伏的地区，适合选择更大的比例尺，以便更清晰地表现地物的分布。
相反，地势较复杂、山脉众多的地区，则需要选择较小的比例尺，以便将细节信息表现出来。
2.地理现象：地图上所要表现的地理现象也是选择比例尺的重要考虑因素。
如果需要表达大尺度的地理现象，如全球气候分布，那么就需要选择较小的比例尺，以呈现较大范围的地理信息。
而如果需要表达小尺度的地理现象，如城市规划、建筑设计等，则需要选择较大的比例尺，以便在地图上能够清晰地展示细节。
三、比例尺应用的解析1.比例尺与公共设施规划：在城市的公共设施规划中，比例尺的选择和应用直接影响着设施的布局和分布。
通过选择适当的比例尺，可以准确地展现城市交通、绿化、娱乐等设施的分布情况，为城市规划和发展提供依据。
2.比例尺与导航系统：比例尺的选择和应用在导航系统中起到至关重要的作用。
合理地选择比例尺，可以使导航系统显示清晰的道路网络、重要地标和相关信息，帮助使用者准确地找到目的地。
同时，选择合适的比例尺还可以保证导航系统的性能和速度。
3.比例尺与自然资源调查：在自然资源调查中，比例尺的选择与应用对资源的分布以及利用具有重要意义。
通过选择适宜的比例尺，可以绘制出具有较高精度的资源分布图，为资源的开发利用、保护与管理提供可靠的依据。
结论：比例尺的选择和应用是绘制地图和展示地理信息的基础，它关系着地图的准确性和有效性。

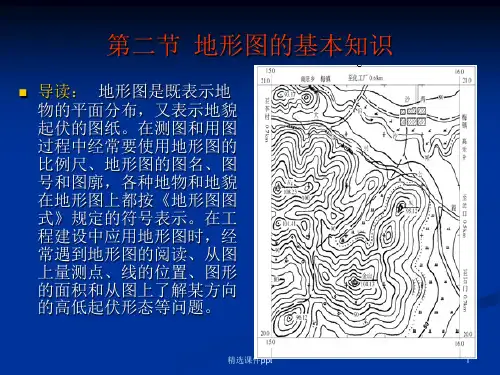

第一节地形图的比例尺地面上有明显轮廓的，天然形成或人工建造的各种固定物体，如江河、湖泊、道路、桥梁、房屋和农田等称为地物。
地球表面的高低起伏状态，如高山、丘陵、平原、洼地等称为地貌。
地物和地貌总称为地形。
通过实地测量，将地面上各种地物和地貌沿垂直方向投影到水平面上，并按一定的比例尺，用《地形图图式》统一规定的符号和注记，将其缩绘在图纸上，这种表示地物的平面位置和地貌起伏情况的图，称为地形图。
在图上主要表示地物平面位置的地形图，称为平面图。
一、地形图比例尺的概念地形图上任一线段的长度与它所代表的实地水平距离之比，称为地形图比例尺。
二、比例尺的种类（1）数字比例尺数字比例尺是用分子为1，分母为整数的分数表示。
设图上一线段长度为d，相应实地的水平距离为D，则该地形图的比例尺为：（7-1）式中M——比例尺分母。
比例尺的大小是以比例尺的比值来衡量的。
比例尺分母M越小、比例尺越大，比例尺越大，表示地物地貌越详尽。
数字比例尺通常标注在地形图下方。
（2）图示比例尺三、地形图按比例尺分类（1）小比例尺地形图1：20万、1：50万、1：100万比例尺的地形图为小比例尺地形图；（2）中比例尺地形图1：2.5万、1：5万、1：10万比例尺的地形图称为中比例尺地形图；（3）大比例尺地形图1：500、1：1 000、1：2 000、1：5 000、1：10 000比例尺的地形图为大比例尺地形图。
工程建筑类各专业通常使用大比例尺地形图。
因此，本章重点介绍大比例尺地形图的基本知识。
四、比例尺精度通常人眼能分辨的图上最小距离为0.1mm。
因此，地形图上0.1mm 的长度所代表的实地水平距离，称为比例尺精度，用ε表示，即（7-2）几种常用地形图的比例尺精度如表7-1所示。
表7-1 几种常用地形图的比例尺精度比例尺1∶5 0001∶2 0001∶1 0001∶500比例尺精度/m0.500.200.100.05根据比例尺的精度，可确定测绘地形图时测量距离的精度；另外，如果规定了地物图上要表示的最短长度，根据比例尺的精度，可确定测图的比例尺。
工程测量中大比例尺地形图的运用摘要：大比例尺地形图在工程测量中有着十分重要的应用价值，现如今已经广泛应用在我国的国土资源规划管理和城市规划管理中。
在此背景下，本文将对工程测量中大比例尺地形图的实际运用进行深入研究，并简要概述可以提高大比例尺地形图测量精度的方法，希望可以进一步提高我国的工程测量水平。
关键词：工程测量；大比例尺地形图；测量方法；技术总结工程技术图、城市规划图和军事地图是常见的大比例尺地形图，将大比例尺地形图应用在工程测量中，能够为工程测量提供准确的数据支持，特别是在偏僻狭小的位置，大比例尺地形图能够为使用者提供更加直观和详细的内容，因此也可显著提高决策的准确性，更加满足复杂地质条件下工程测量发展规划的实际需求。
一、大比例尺地形图的应用优势在科学技术日渐成熟和进步的背景中，测绘技术的应用范围不断扩大，测绘工具也更加多样化，这都在很大程度上提高了我国的工程测绘水平。
众所周知，我国的国土面积十分广袤，不同地区的地形地貌条件差异巨大，这也就对工程测量技术提出了更高要求，如何提高测量精度和测量广度，也已经成为测绘专业所需要研究的重点课题。
将大比例尺地形图应用在工程测量中，不仅显著提高了测绘质量和测绘速度，同时也进一步降低了工程测量的难度，能够对原有地形图对于较小地区描绘不足的情况进行有效弥补，使小面积地形的测绘效率和测绘精度有了显著提高，极大地提高了工程测量工作的时效性，并减少了人力和物力的成本投入。
二、大比例尺地形图的测量方法在工程测量中应用大比例尺地形图，工作人员需要进行选点、埋石，以及GPS检测和水准联测等方面的采集工作。
现如今，静态测量是最常用的测量方法，在具体测量过程中，工作人员首先需要采用1：500的大比例尺地形图测量观测站的站址，以此来对观测站区域内的图根点坐标进行校准，工作人员还要根据图根点的具体高程，借助水平测量尺进行联测，进而全面采集测量区域内部的数据或图像。
在此基础上，工作人员还需要对区域之外的相关数据信息进行全面采集，最后可以采用光缆传输的方式，将采集到的数据和图像传递给计算机系统，计算机系统则会利用一定的数据处理手段对数据进行处理和分析，然后将分析处理结果进行向外传输。
第二章工程建设中地形图的应用与测图比例尺的选择本章主要内容：1、工程建设各阶段中地形图的作用；2、工程设计对地形图的要求；3、大比例尺地形图精度分析；4、大比例尺地形图在工程设计中的应用5、数字高程模型及其应用。

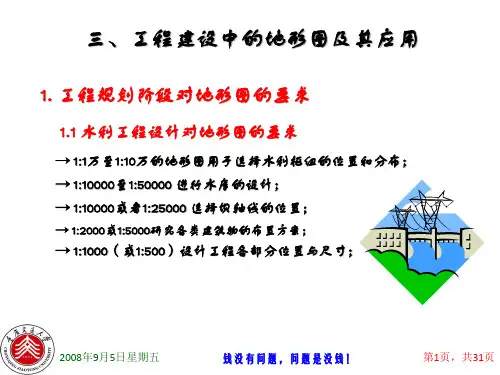

§2-1 在工程建设规划设计各阶段中地形图所起的作用不同的工程建设其规划设计对地形图要求是不同的，如对于一条河流或水系而言，要综合开发和全面规划需要有全流域的比例尺地形图（1：50000~1：100000）；对水系的某枢纽工程（大坝）的设计，主要是坝址的选择、建坝后库容量与上游淹没面积、采用的地形图比例尺应为1：10000~1：50000；在大坝初步设计时用图比例尺为1：10000，详细设计1：2000~1：5000；在施工阶段，可测绘1：1000的地形图。
对于对于城市规划、矿山开发等不同阶段需要不同比例尺的地形图。
一项工程从总体规划、初步设计、详细设计、施工设计所需地形图比例尺由小到大。
测绘资料要满足工程建设规划设计的需要，其主要质量标准是：地形图的精度，比例尺的合理选择，测绘内容的取舍适度等。
地形图的精度与比例尺的大小有关，也就是为工程设计提供的地形图，首先要考虑测图的比例尺，再考虑费用问题。
随测图比例尺的增大相应工作量也会成倍增加，费用也相应增加。
（1：500是1：1000的2倍)如1：1000，19000元/幅、76000元/km2；1：500，9300元/幅、148800元/km2）《工业企业总平面设计规范》要求：总平面设计应充分利用场地地形，对原有建筑物、构筑物、运输线路及树林、耕地等，应尽量保留；地形坡度应能与建（构）筑物的配置、运输、排水要求的适宜坡度相适应；建（构）筑物的布置应场地周围的地形和现在的建筑群相适应；填挖方总量最少，且接近平衡。
§2-2 工业企业设计对地形图的要求工业企业设计对地形图的要求：在总图运输设计中，对于地形、地物测绘所要求的必要精度；在工业企业的初步设计阶段在总平面图上要确定和绘出车间、仓库、动力设施和铁路线等主要建筑物的轮廓位置和坐标；在竖向布置图上要绘出竖向布置系统，设计地面连接方式、场地平土标高、排水坡向、建筑物地坪的高程以及运输道路的高程等；土方工程图要分别表示出土方的填、挖量与土方总量；管道总平面图的设计系在建筑物之间布置和绘出上下水、动力、电力等地上和地下主要管线的位置与坐标；在施工设计阶段，设计的内容基本上与上述相同，只是比较详细些。
