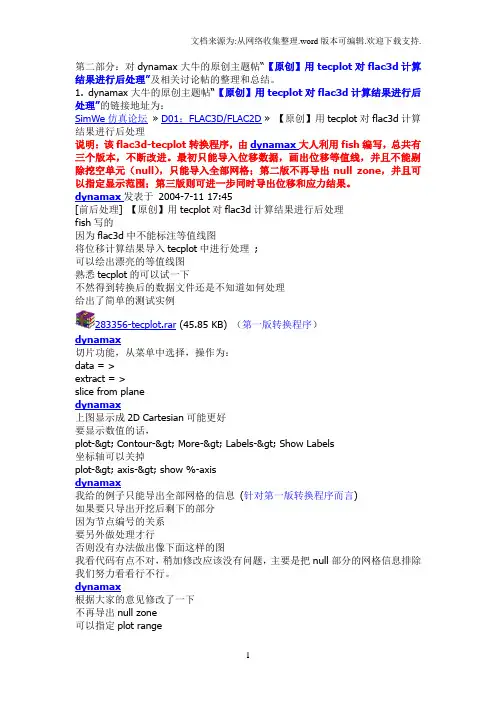

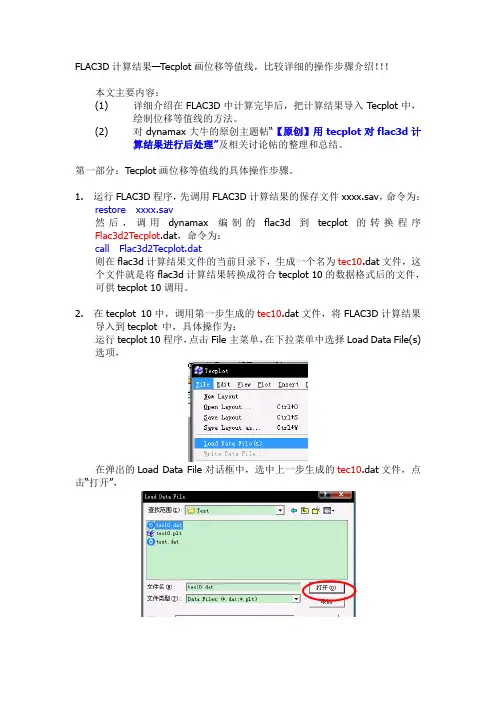

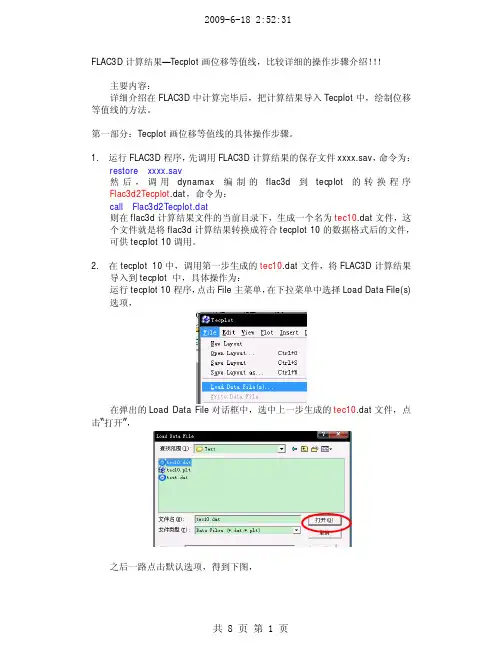

第二部分：对dynamax大牛的原创主题帖“【原创】用tecplot对flac3d计算结果进行后处理”及相关讨论帖的整理和总结。
1. dynamax大牛的原创主题帖“【原创】用tecplot对flac3d计算结果进行后处理”的链接地址为：
SimWe仿真论坛? D01：FLAC3D/FLAC2D ? 【原创】用tecplot对flac3d计算结果进行后处理
说明：该flac3d-tecplot转换程序，由dynamax大人利用fish编写，总共有三个版本，不断改进。最初只能导入位移数据，画出位移等值线，并且不能剔除挖空单元（null），只能导入全部网格；第二版不再导出null zone，并且可以指定显示范围；第三版则可进一步同时导出位移和应力结果。
dynamax发表于2004-7-11 17:45
[前后处理] 【原创】用tecplot对flac3d计算结果进行后处理
fish写的
因为flac3d中不能标注等值线图
将位移计算结果导入tecplot中进行处理;
可以绘出漂亮的等值线图
熟悉tecplot的可以试一下
不然得到转换后的数据文件还是不知道如何处理
给出了简单的测试实例
283356-tecplot.rar (45.85 KB) （第一版转换程序）
dynamax
切片功能，从菜单中选择，操作为：
data = >
extract = >
slice from plane
dynamax
上图显示成2D Cartesian可能更好
要显示数值的话，
plot-> Contour-> More-> Labels-> Show Labels
坐标轴可以关掉
plot-> axis-> show %-axis
dynamax
我给的例子只能导出全部网格的信息(针对第一版转换程序而言)
如果要只导出开挖后剩下的部分
因为节点编号的关系
要另外做处理才行
否则没有办法做出像下面这样的图
我看代码有点不对，稍加修改应该没有问题，主要是把null部分的网格信息排除我们努力看看行不行。
dynamax
根据大家的意见修改了一下
不再导出null zone
可以指定plot range
; Edit the line in the file to set plot range
ran name tec_range
欢迎试用
323814-flac3d_to_tecplot.rar(32.53 KB)（第二版转换程序）
dynamax
在Tecplot 10之前，处理的变量只能定义在节点上
在Tecplot 10中，可以指定变量的位置在单元中心
VARLOCATION = CELLCENTERED
同时要求
DATAPACKING=BLOCK
请参考用户手册中的说明
文件头可以这么写
TITLE = "FLAC3D to Tecplot 10"
VARIABLES = "X" "Y" "Z" "DISP" "XDISP" "YDISP" "ZDISP"
"SIG1" "SIG2" "SIG3" "SXX" "SYY" "SZZ"
ZONE T="GLOBAL"
N=1134, E=318, ZONETYPE=FEBrick
DATAPACKING=BLOCK
VARLOCATION=([8-13]=CELLCENTERED)
DT=(SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE )
yangmuyang
感谢dynamax：
我还有疑问就是：
"SIG1" "SIG2" "SIG3" "SXX" "SYY" "SZZ" 与"DISP" "XDISP" "YDISP" "ZDISP"的坐标变量"X" "Y" "Z"好象不相同啊，如何将他们对应起来呢？
你上面的文件头中写到N=1134，E=318分别指的是节点数与单元数吧。VARLOCATION=([8-13]=CELLCENTERED)
这是什么意思啊？
[8-13]是固定的数字么？
dynamax
注意数据的排列方式必须是block方式
VARLOCATION=([8-13]=CELLCENTERED)
是指第8-13个变量定义在单元中心上
单击右边的zone style
选中要显示的zone
单击zone show 选择show selected only
单击contour type 选择lines
这样就可以绘出等值线图
dynamax
重写了一下，欢迎试用！
可以导出位移和应力等信息
位移等信息定义在节点上
