1.FLAC3D知识基本介绍SimWe岩土工程结构的数值解是建立在满足基本方程（平衡方程、几何方程、本构方程）和边界条件下推导的。
由于基本方程和边界条件多以微分方程的形式出现，因此，将基本方程近假发改用差分方程（代数方程）表示，把求解微分方程的问题改换成求解代数方程的问题，这就是所谓的差分法。
差分法由来已久，但差分法需要求解高阶代数方程组，只有在计算机的出现，才使该法得以实施和发展。
FLAC3D（Fast Lagrangian Analysis of Continua）由美国Itasca公司开发的。
目前，FLAC 有二维和三维计算程序两个版本，二维计算程序V3.0以前的为DOS版本，V2.5版本仅仅能够使用计算机的基本内存（64K），所以，程序求解的最大结点数仅限于2000个以内。
1995年，FLAC2D已升级为V3.3的版本，其程序能够使用护展内存。
因此，大大发护展了计算规模。
FLAC3D是一个三维有限差分程序，目前已发展到V2.1版本。
FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。
因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。
FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。
调整三维网格中的多面体单元来拟合实际的结构。
单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发变形和移动（大变形模式）。
FLAC3D采用的显式拉格朗日算法和混合-离散分区技术能够非常准确发模拟材料的塑性破坏和流动。
由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围的三维问题。
FLAC3D采用ANSI C++语言编写的。
FLAC3D有以下几个优点：1 对模拟塑性破坏和塑性流动采用的是“混合离散法“。

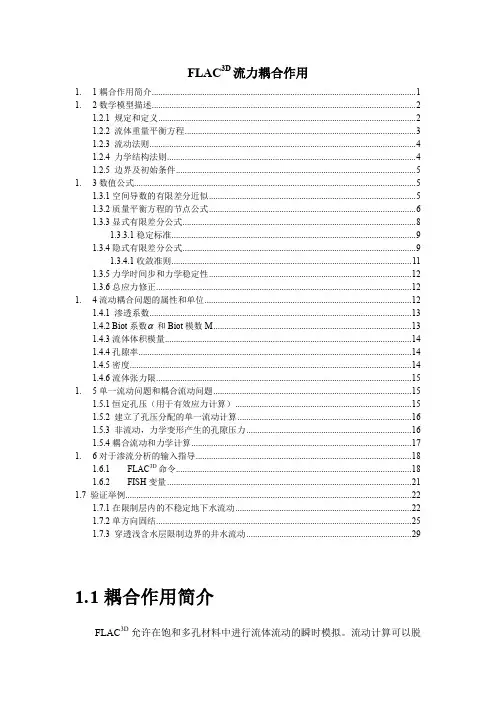

FLAC3D流力耦合作用1. 1耦合作用简介 (1)1. 2数学模型描述 (2)1.2.1 规定和定义 (2)1.2.2 流体重量平衡方程 (3)1.2.3 流动法则 (4)1.2.4 力学结构法则 (4)1.2.5 边界及初始条件 (5)1. 3数值公式 (5)1.3.1空间导数的有限差分近似 (5)1.3.2质量平衡方程的节点公式 (6)1.3.3显式有限差分公式 (8)1.3.3.1稳定标准 (9)1.3.4隐式有限差分公式 (9)1.3.4.1收敛准则 (11)1.3.5力学时间步和力学稳定性 (12)1.3.6总应力修正 (12)1. 4流动耦合问题的属性和单位 (12)1.4.1 渗透系数 (13)1.4.2 Biot系数 和Biot模数M (13)1.4.3流体体积模量 (14)1.4.4孔隙率 (14)1.4.5密度 (14)1.4.6流体张力限 (15)1. 5单一流动问题和耦合流动问题 (15)1.5.1恒定孔压（用于有效应力计算） (15)1.5.2 建立了孔压分配的单一流动计算 (16)1.5.3 非流动，力学变形产生的孔隙压力 (16)1.5.4耦合流动和力学计算 (17)1. 6对于渗流分析的输入指导 (18)1.6.1 FLAC3D命令 (18)1.6.2 FISH变量 (21)1.7 验证举例 (22)1.7.1在限制层内的不稳定地下水流动 (22)1.7.2单方向固结 (25)1.7.3 穿透浅含水层限制边界的井水流动 (29)1.1耦合作用简介FLAC3D允许在饱和多孔材料中进行流体流动的瞬时模拟。
流动计算可以脱离FLAC 3D 中的力学计算独立进行，也可以与其他力学模型进行耦合计算，以控制流——固耦合作用的影响，其计算具有如下特征。
1. 提供了在各向同性条件下的流体运动法则，也提供了在流动区域中的无渗流材料的流动零模型。
2. 不同的区域可以有不同的流动模型和法则。
2.2 三维数值模拟方法及其原理2.2.1 FLAC3D工程分析软件特点FLAC3D是由美国Itasca Consulting Group, Inc. 为地质工程应用而开发的连续介质显式有限差分计算机软件。
FLAC即Fast Lagrangian Analysis of Continua 的缩写。
该软件主要适用于模拟计算岩土体材料的力学行为及岩土材料达到屈服极限后产生的塑性流动，对大变形情况应用效果更好。
FLAC3D程序在数学上采用的是快速拉格朗日方法，基于显式差分来获得模型全部运动方程和本构方程的步长解，其本构方程由基本应力应变定义及虎克定律导出，运动平衡方程则直接应用了柯西运动方程，该方程由牛顿运动定律导出。
计算模型一般是由若干不同形状的三维单元体组成，也即剖分的空间单元网络区，计算中又将每个单元体进一步划分成由四个节点构成的四面体，四面体的应力应变只通过四个节点向其它四面体传递，进而传递到其它单元体。
当对某一节点施加荷载后，在某一个微小的时间段内，作用于该点的荷载只对周围的若干节点（相邻节点）有影响。
利用运动方程，根据单元节点的速度变化和时间，可计算出单元之间的相对位移，进而求出单元应变，再利用单元模型的本构方程，可求出单元应力。
在计算应变过程中，利用高斯积分理论，将三维问题转化为二维问题而使其简单化。
在运动方程中，还充分考虑了岩土体所具有的粘滞性，将其视作阻尼附加于方程中。
FLAC3D具有一个功能强大的网格生成器，有12种基本形状的单元体可供选择，利用这12种基本单元体，几乎可以构成任何形状的空间立体模型。
FLAC3D主要是为地质工程应用而开发的岩土体力学数值评价计算程序，自身设计有九种材料本构模型：（1）空模型（Null Model）（2）弹性各向同性材料模型（Elastic, Isotropic Model）（3）弹性各向异性材料模型（Elastic, anisotropic Model）（4）德拉克-普拉格弹塑性材料模型（Drucker-Prager Model）（5）莫尔-库伦弹塑性材料模型（Mohr-Coulomb Model）—29 —（6）应变硬化、软化弹塑性材料模型（Strain-Hardening/Softening Mohr-Coulomb Model）（7）多节理裂隙材料模型（Ubiquitous-Joint Model）（8）双曲型应变硬化、软化多节理裂隙材料模型（Bilinear Strain-Hardening/Softening Ubiquitous-Joint Model）（9）修正的Cam粘土材料模型（Modified Cam-clay Model）除上述本构模型之外，FLAC3D还可进行动力学问题、水力学问题、热力学问题等的数值模拟。
FLAC 3D基础知识介绍一、概述FLAC（Fast Lagrangian Analysis of Continua）由美国Itasca 公司开发的。
目前，FLAC有二维和三维计算程序两个版本，二维计算程序V3.0以前的为DOS版本，V2.5版本仅仅能够使用计算机的基本内存64K），所以，程序求解的最大结点数仅限于2000个以内。
1995年，FLAC2D已升级为V3.3的版本，其程序能够使用护展内存。
因此，大大发护展了计算规模。
FLAC3D是一个三维有限差分程序，目前已发展到V3.0版本。
FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。
因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。
FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。
调整三维网格中的多面体单元来拟合实际的结构。
单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发生变形和移动（大变形模式）。
FLAC3D采用的显式拉格朗日算法和混合-离散分区技术，能够非常准确的模拟材料的塑性破坏和流动。
由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围的三维问题。
三维快速拉格朗日法是一种基于三维显式有限差分法的数值分析方法，它可以模拟岩土或其他材料的三维力学行为。
三维快速拉格朗日分析将计算区域划分为若干四面体单元，每个单元在给定的边界条件下遵循指定的线性或非线性本构关系，如果单元应力使得材料屈服或产生塑性流动，则单元网格可以随着材料的变形而变形，这就是所谓的拉格朗日算法，这种算法非常适合于模拟大变形问题。
三维快速拉格朗日分析采用了显式有限差分格式来求解场的控制微分方程，并应用了混合单元离散模型，可以准确地模拟材料的屈服、塑性流动、软化直至大变形，尤其在材料的弹塑性分析、大变形分析以及模拟施工过程等领域有其独到的优点。
FLAC 讲义一、什么是FLAC1.1 FLAC之字义F(Fast)L(Lagrangian)A(Analysis of)C(Continua). Lagrangian相对于Eulerian为每一时阶(timestep)之位移在Lagrangian之公式中，需对网格之座标予以更新，而Eulerian之公式则不予更新。
1. 2 FLAC之运算流程1.3 FLAC 基本单元1.4 分析模式大小与RAM之关系1.5 单位1.6 正负号方向(1)应力－正号代表张力，负号代表压力(2)剪应力－详见下图，图中所示剪应力为正号(3)应变－正的应变表示伸长，负的应变代表压缩(4)剪应变－剪应变的正负号与剪应力相同(5)孔隙压力－孔隙压力永远为正(6)重力－正号的重力物质往下拉，负号的重力将物质往上提。
二、FLAC内建之组合律FLAC内建之组合律有：1．空洞模式(null model)使用于土壤被移除或开挖2．弹性模式3．塑性模式，包括a. Drucker －Prager modelb. Mohr－Coulomb modelc. ubiquitous－joint modeld. strain－hardening/softening modele. bilinear strain－hardening/softening modelf. double－yield modelg modified cam－clay model此外，另有选购(option)模式，包括：1. 动力模式(Dynamic Option)2. 热力模式(Thermal Option)3. 潜变模式 (Creep Option)使用者另可使用FISH语言去建构独特的组合律以符合所需。
三、FLAC－以命令为输入语法请查阅相关手册四、FLAC程式之使用步骤4.1 FLAC程式使用前准备步骤步骤1：依比例画出所欲分析之资料于纸上画出地点之位置、地层资料、并简标示距离及深度资料。

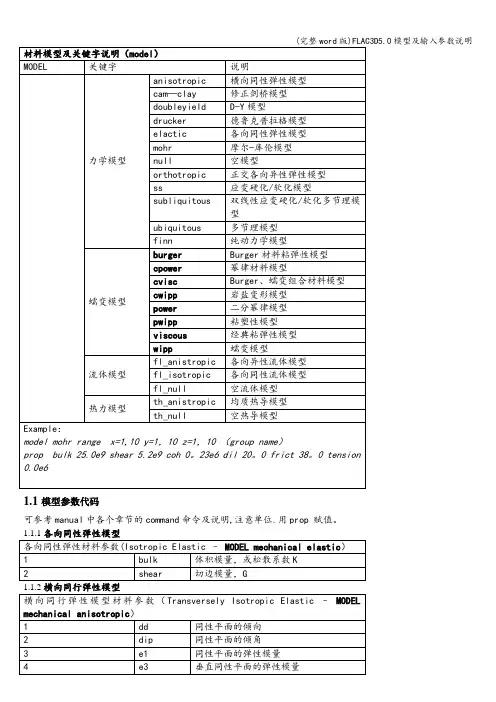

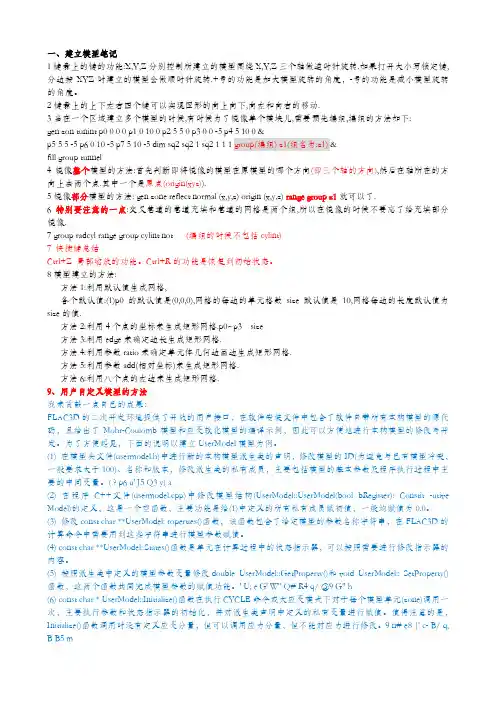

1.1模型参数代码可参考manual中各个章节的command命令及说明,注意单位.用prop 赋值。
1.1.12经典粘弹性模型的材料参数(Classical Viscoelastic （Maxwell Substance) –MODEL mechanical viscous）1bulk弹性体积模量，K2shear弹性剪切模量，G3viscosity动力粘度，η1.1.13粘弹性模型粘弹性模型的材料参数（Burgers Model –MODEL mechanical burgers）1bulk弹性体积模量，K2kshear Kelvin弹性剪切模量，G K3kviscosity Kelvin动力粘度，ηK4mkshear Maxwell切边模量，G M5mviscosity Maxwell动力粘度,ηM1.1.14二分幂律模型二分幂律模型的材料参数（Power Law –MODEL mechanical power）1a_1常数,A12a_2常数,A23bulk弹性体积模量，K4n_1指数，n15n_2指数,n26rs_1参考应力,σ1ref7rs_2参考应力，σ2ref8shear弹性剪切模量，G1.1.15蠕变模型蠕变模型材料参数（WIPP Model –MODEL mechanical wipp）1act_energy活化能，Q2a_wipp常数，A3b_wipp常数,B4bulk弹性体积模量,K5d_wipp常数，D6e_dot_star临界稳定状态蠕变率,7gas_c气体常数，R8n_wipp指数,n9shear弹性剪切模量，G10temp温度，T下列参数可以显示、绘图和通过fish访问1e_prime累积主蠕变应变2e_rate累积主蠕变应变率Burger、蠕变组合材料模型的材料参数(Burgers—Creep Viscoplastic Model –MODEL mechanical cvisc)1bulk弹性体积模量,K2cohesion内聚力，c3density密度，ρ4dilation剪胀角，Ψ5friction内摩擦角,Φ6kshear Kelvin弹性剪切模量，G K7kviscosity Kelvin粘度,ηK8shear弹性剪切模量,G9tension抗拉强度，σt10mviscosity Maxwell动力粘度，ηM下列计算参数可以显示、绘图和通过fish访问1es_plastic累积塑性切应变2et_plastic累积塑性拉应变1.1.17幂律模型幂律模型的材料参数（Power-Law Viscoplastic Model –MODEL mechanical cpower）1a_1常数，A12a_2常数,A23bulk弹性体积模量，K4cohesion内聚力，c5dilation剪胀角，Ψ6friction内摩擦角，Φ7n_1指数，n18n_2指数,n29rs_1参考应力,σ1ref10rs_2参考应力，σ2ref11shear弹性剪切模量，G12tension抗拉强度，σt1.1.18粘塑形模型粘塑形模型的材料参数(WIPP—Creep Viscoplastic Model –MODEL mechanical pwipp）1act_energy活化能，Q2a_wipp常数,A3b_wipp常数，B4bulk弹性体积模量,K5d_wipp常数，D6e_dot_star临界稳定状态蠕变率，7gas_c气体常数，R8kshear材料参数，KΦ9n_wipp指数，n10kdil材料参数,q k11kvol材料参数，qΦ12shear弹性切变模量,G13temp温度，T14tension抗拉强度，σt以下计算参数可以显示、绘图和通过fish访问1e_prime累积主蠕变应变2e_rate累积主蠕变应变率3es_plastic累积塑性切应变4et_plastic累积塑性拉应变碎盐变形模型的材料参数(Crushed—Salt Model –MODEL mechanical cwipp）1act_energy活化能,Q2a_wipp常数,A3b_f最终体积模量，K f4b_wipp常数，B5b0蠕变压实系数,B06b1蠕变压实系数，B17b2蠕变压实系数，B28bulk弹性体积模量，K9d_f最终密度，ρf10d_wipp常数,D11e_dot_star临界稳定状态蠕变率，12gas_c气体常数,R13n_wipp指数，n14rho密度，ρ15s_f最终切变模量，G f16shear弹性切变模量，G17temp温度，T以下计算参数可以显示、绘图和通过fish访问1frac_d当前碎片密度，ρd2s_g1蠕变压实参数,G3s_k1蠕变压实参数，K均质流体模型的材料参数1permeability等方向渗透性，k2porosity孔隙率,n(默认时，n=0。

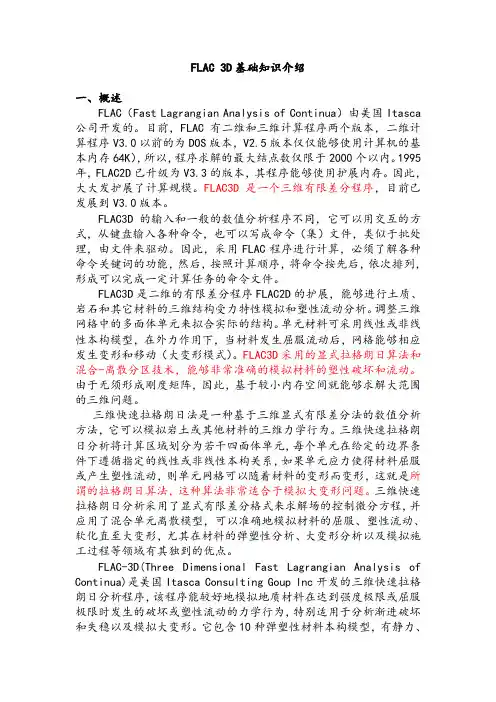

FLAC 3D基础知识介绍一、概述FLAC（Fast Lagrangian Analysis of Continua）由美国Itasca公司开发的。
目前，FLAC有二维和三维计算程序两个版本，二维计算程序V3.0以前的为DOS版本，V2.5版本仅仅能够使用计算机的基本内存64K），所以，程序求解的最大结点数仅限于2000个以内。
1995年，FLAC2D已升级为V3.3的版本，其程序能够使用护展内存。
因此，大大发护展了计算规模。
FLAC3D是一个三维有限差分程序，目前已发展到V3.0版本。
FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。
因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。
FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。
调整三维网格中的多面体单元来拟合实际的结构。
单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发生变形和移动（大变形模式）。
FLAC3D采用的显式拉格朗日算法和混合-离散分区技术，能够非常准确的模拟材料的塑性破坏和流动。
由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围的三维问题。
三维快速拉格朗日法是一种基于三维显式有限差分法的数值分析方法，它可以模拟岩土或其他材料的三维力学行为。
三维快速拉格朗日分析将计算区域划分为若干四面体单元，每个单元在给定的边界条件下遵循指定的线性或非线性本构关系，如果单元应力使得材料屈服或产生塑性流动，则单元网格可以随着材料的变形而变形，这就是所谓的拉格朗日算法，这种算法非常适合于模拟大变形问题。
三维快速拉格朗日分析采用了显式有限差分格式来求解场的控制微分方程，并应用了混合单元离散模型，可以准确地模拟材料的屈服、塑性流动、软化直至大变形，尤其在材料的弹塑性分析、大变形分析以及模拟施工过程等领域有其独到的优点。
FLAC-3D(Three Dimensional Fast Lagrangian Analysis of Continua)是美国Itasca Consulting Goup lnc开发的三维快速拉格朗日分析程序，该程序能较好地模拟地质材料在达到强度极限或屈服极限时发生的破坏或塑性流动的力学行为，特别适用于分析渐进破坏和失稳以及模拟大变形。
它包含10种弹塑性材料本构模型，有静力、动力、蠕变、渗流、温度五种计算模式，各种模式间可以互相藕合，可以模拟多种结构形式，如岩体、土体或其他材料实体，梁、锚元、桩、壳以及人工结构如支护、衬砌、锚索、岩栓、土工织物、摩擦桩、板桩、界面单元等，可以模拟复杂的岩土工程或力学问题。
FLAC3D采用ANSI C++语言编写的。
二、FLAC3D的优点与不足FLAC3D有以下几个优点：1 对模拟塑性破坏和塑性流动采用的是“混合离散法“。
这种方法比有限元法中通常采用的“离散集成法“更为准确、合理。
2 即使模拟的系统是静态的，仍采用了动态运动方程，这使得FLAC3D在模拟物理上的不稳定过程不存在数值上的障碍。
3 采用了一个“显式解“方案。
因此，显式解方案对非线性的应力-应变关系的求解所花费的时间，几互与线性本构关系相同，而隐式求解方案将会花费较长的时间求解非线性问题。
面且，它没有必要存储刚度矩阵，这就意味着，采用中等容量的内存可以求解多单元结构；模拟大变形问题几互并不比小变形问题多消耗更多的计算时间，因为没有任何刚度矩阵要被修改。
当然，它也存在以下几个不足之处：1 对于线性问题的求解，FLAC3D比其他有限元程序运行得要慢；但是，当进行大变形非线性问题或模拟实际可能出现不稳定问题时，FLAC3D是最有效的工具。
2 用FLAC3D求解时间取决于最长的自然周期和最短的自然周期之比。
三、FLAC3D的特点1、应用范围广泛1.1 包含10材料本构模型Flac3D中为岩土工程问题的求解开发了特有的本构模型，总共包含了10种材料模型：1. 开挖模型null2. 3个弹性模型（各向同性，横观各向同性和正交各向同性弹性模型）3. 6个塑性模型（Drucker-Prager模型、Morh-Coulomb模型、应变硬化/软化模型、遍布节理模型、双线性应变硬化/软化遍布节理模型和修正的cam粘土模型）。
Flac3D网格中的每个区域可以给以不同的材料模型，并且还允许指定材料参数的统计分布和变化梯度。
还包含了节理单元，也称为界面单元，能够模拟两种或多种材料界面不同材料性质的间断特性。
节理允许发生滑动或分离，因此可以用来模拟岩体中的断层、节理或摩擦边界。
FLAC3D中的网格生成器gen，通过匹配、连接由网格生成器生成局部网格，能够方便地生成所需要的三维结构网格。
还可以自动产生交岔结构网格（比如说相交的巷道），三维网格由整体坐标系x,y,z 系统所确定，这就提供了比较灵活的产生和定义三维空间参数。
1.2 有五种计算模式(l)静力模式。
这是FLAC-3D默认模式，通过动态松弛方法得静态解。
(2)动力模式。
用户可以直接输人加速度、速度或应力波作为系统的边界条件或初始条件，边界可以固定边界和自由边界。
动力计算可以与渗流问题相藕合。
(3)蠕变模式。
有五种蠕变本构模型可供选择以模拟材料的应力-应变-时间关系:Maxwell模型、双指数模型、参考蠕变模型、粘塑性模型、脆盐模型。
(4)渗流模式。
可以模拟地下水流、孔隙压力耗散以及可变形孔隙介质与其间的粘性流体的耦合。
渗流服从各向同性达西定律，流体和孔隙介质均被看作可变形体。
考虑非稳定流，将稳定流看作是非稳定流的特例。
边界条件可以是固定孔隙压力或恒定流，可以模拟水源或深井。
渗流计算可以与静力、动力或温度计算耦合，也可以单独计算。
(5)温度模式。
可以模拟材料中的瞬态热传导以及温度应力。
温度计算可以与静力、动力或渗流计算藕合，也可单独计算。
1.3 可以模拟多种结构形式(l)对于通常的岩体、土体或其他材料实体，用八节点六面体单元模拟。
(2)FIAC-3D包含有四种结构单元:梁单元、锚单元、桩单元、壳单元。
可用来模拟岩土工程中的人工结构如支护、衬砌、锚索、岩栓、土工织物、摩擦桩、板桩等。
(3)FLAC-3D的网格中可以有界面，这种界面将计算网格分割为若干部分，界面两边的网格可以分离，也可以发生滑动，因此，界面可以模拟节理、断层或虚拟的物理边界。
1.4 可以有多种边界条件边界方位可以任意变化，边界条件可以是速度边界、应力边界，单元内部可以给定初始应力，节点可以给定初始位移、速度等，还可以给定地下水位以计算有效应力、所有给定量都可以具有空间梯度分布。
2 FLAC-3D内嵌语言FISHFLAC-3D具有强大内嵌语言FISH，使得用户可以定义新的变量或函数，以适应用户的特殊需要，例如，利用HSH做以下事情: (l)用户可以自定义材料的空间分布规律，如非线性分布等。
(2)用户可以定义变量，追踪其变化规律并绘图表示或打印输出。
(3)用户可以自己设计FLAC-3D内部没有的单元形态。
(4)在数值试验中可以进行伺服控制。
(5)用户可以指定特殊的边界条件。
(6)自动进行参数分析。
(7)利用FLAC-3D内部定义的Fish变量或函数，用户可以获得计算过程中节点、单元参数，如坐标、位移、速度、材料参数、应力、应变、不平衡力等。
3 FLAC-3D具有强大的前后处理功能FLAC-3D具有强大的自动三维网格生成器，内部定义了多种单元形态，用户还可以利用FISH自定义单元形态，通过组合基本单元，可以生成非常复杂的三维网格，比如交叉隧洞等。
在计算过程中的任何时刻用户都可以用高分辨率的彩色或灰度图或数据文件输出结果，以对结果进行实时分析，图形可以表示网格、结构以及有关变量的等值线图、矢量图、曲线图等，可以给出计算域的任意截面上的变量图或等直线图，计算域可以旋转以从不同的角度观测计算结果。
四、FLAC3D做计算分析的一般步骤：与大多数程序采用数据输入方式不同，FLAC采用的是命令驱动方式。
命令字控制着程序的运行。
在必要时，尤其是绘图，还可以启动FLAc用户交互式图形界面。
为了建立FLAC计算模型，必须进行以下三个方面的工作：1. 有限差分网格2. 本构特性与材料性质3. 边界条件与初始条件完成上述工作后，可以获得模型的初始平衡状态，也就是模拟开挖前的原岩应力状态。
然后，进行工程开挖或改变边界条件来进行工程的响应分析，类似于FLAC的显式有限差分程序的问题求解。
与传统的隐式求解程序不同，FLAC采用一种显式的时间步来求解代数方程。
进行一系列计算步后达到问题的解。
在FLAC中，达到问题所需的计算步能够通过程序或用户加以控制，但是，用户必须确定计算步是否已经达到问题的最终的解五、FLAC3D分析的使用领域根据手册中所说，总结如下：1 承受荷载能力与变形分析：用于边坡稳定和基础设计2 渐进破坏与坍塌反演：用于硬岩采矿和隧道设计3 断层构造的影响研究：用于采矿设计4 施加于地质体锚索支护所提供的支护力研究：岩锚和土钉的设计5 排水和不排水加载条件下全饱和流体流动和孔隙压力扩散研究：挡土墙结构的地下水流动和土体固结研究6 粘性材料的蠕变特性：用于碳酸钾盐矿设计7 陡滑面地质结构的动态加载：用于地震工程和矿山岩爆研究8 爆炸荷载和振动的动态响应：用于隧道开挖和采矿活动9 结构的地震感应：用于土坝设计10 由于温度诱发荷载所导致的变形和结构的不稳定12 大变形材料分析：用于研究粮仓谷物流动和放矿的矿石流动六、后处理用tecplot绘制曲线1.第一主应力2.xdisp、ydisp、zdisp、disp用excel做曲线隧道1做地表沉降槽（zdisp）2地表横向位移（xdisp）3隧道中线竖向沉降曲线（zdisp）4提取位移矢量图，5显示初期支护结构内力6显示state（找塑性区）基坑1做地表沉降槽（zdisp）2提取位移矢量图，3显示初期支护结构内力4显示state（找塑性区）边坡做安全系数和应变图七、模型最优化用FLAC3D解决问题时，为了得到最有效的分析使模型最优化是很重要的。
这个章节对改进模型的运行提供了一些方法建议。
同时，准备计算时需要避免的一些通常出现的缺陷也列了出来。
1.检查模型运行时间一个FLAC3D例子的运行时间是区域数的4/3倍。
这个规则适用于平衡条件下的弹性问题。
对于塑性问题，运行时间会有点改变，但是不会很大，但是如果发生塑性流动，这个时间将会大的多。
对一个具体模型检查自己机子的计算速度很重要。
一个简单的方法就是运行5.1节所给的基准测试。
