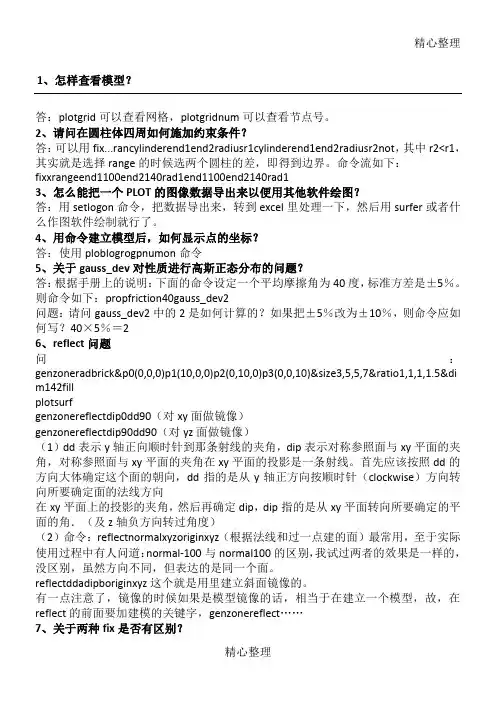

精心整理1、怎样查看模型？答：plotgrid可以查看网格，plotgridnum可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix...rancylinderend1end2radiusr1cylinderend1end2radiusr2not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fixxrangeend1100end2140rad1end1100end2140rad13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用setlogon命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用ploblogrogpnumon命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：propfriction40gauss_dev2问题：请问gauss_dev2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、reflect问题问：genzoneradbrick&p0(0,0,0)p1(10,0,0)p2(0,10,0)p3(0,0,10)&size3,5,5,7&ratio1,1,1,1.5&di m142fillplotsurfgenzonereflectdip0dd90（对xy面做镜像）genzonereflectdip90dd90（对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
首先应该按照dd的方向大体确定这个面的朝向，dd指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角．（及z轴负方向转过角度）（2）命令：reflectnormalxyzoriginxyz（根据法线和过一点建的面）最常用，至于实际使用过程中有人问道：normal-100与normal100的区别，我试过两者的效果是一样的，没区别，虽然方向不同，但表达的是同一个面。
(完整word版)FLAC3D命令流命令流1gen zone bri p0 0 0 0 p1 10 0 0 p2 0 10 0 p3 0 0 10 ＆p4 15 15 0 p5 0 15 15 p6 15 0 10 p7 20 20 20 &size 10 10 10 rat 1。
0 0。
9 1.1 group brick_1gen zone bri p0 20 0 0 p1 add 10 0 0 p2 add 0 20 0 p3 add 0 0 15 ＆size 10 10 10 rat 1。
0 0.9 1.1 group brick_2gen zone bri p0 40 0 0 edge 10 size 10 10 10 rat 1.0 0。
9 1.1 group brick_3plot sur2-1newgen zon bri size 3 3 3model elasprop bulk 3e8 shear 1e8ini dens 2000fix z ran z —。
1 。
1fix x ran x -。
1 。
1fix x ran x 2。
9 3。
1fix y ran y —.1 。
1fix y ran y 2.9 3.1set grav 0 0 —10solveapp nstress -10e4 ran z 3 x 1 2 y 1 2hist gp vel 0 0 3hist gp vel 0 3 3plo hist 1 redplo add hist 2 bluesolve3-1；——-—-—————--——-—--—-———--————-——-———-工程信息;Project Record Tree export;Title:Simple test ;—-———-—————---—-—--———————--—---—计算第一步;。
.。
STATE: STATE1 。
.configgrid 10，10model elastic(完整word版)FLAC3D命令流group 'User：Soil’ notnullmodel elastic notnull group 'User:Soil'prop density=1500.0 bulk=3E6 shear=1E6 notnull group ’User：Soil’fix x y j 1fix x i 1fix x i 11set gravity=9.81history 999 unbalancedsolvesave state1.sav;—-------—---——----—----------—---—计算第二步;... STATE：STATE2 ..。
1. apply（缩写：app）可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0.3395e6 range z -0.1 0.1格式1：apply szz -0.3395e6 range group pile格式3：apply szz -0.3395e6 range z -0.1 0.1 group pile格式4：apply nstress 数值range z 2.9 3.1（或3）x 1 2 y 1 22）以一定速度施加位移边界格式1：apply yvel -1e5 range y -1.9 2.1 ;施加y方向速度-1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度> range <范围>示例1：apply szz -1e9 grad 0 0 8.3e5 range z 0 120示例2：apply szz -0.6e6 range z 0.05 0.15 group pile注：<数值>是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到。
2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2：range z 2.9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13)以上两种的复合格式：range z -0.1 0.1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：prop friction 40 gauss_dev 2问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fillplot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
1. apply（缩写：app)可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0。
3395e6 range z -0.1 0。
1格式1：apply szz -0.3395e6 range group pile格式3：apply szz —0.3395e6 range z —0。
1 0.1 group pile格式4：apply nstress 数值 range z 2.9 3.1（或3） x 1 2 y 1 22）以一定速度施加位移边界格式1:apply yvel —1e5 range y -1.9 2.1 ；施加y方向速度—1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度〉 range 〈范围>示例1：apply szz -1e9 grad 0 0 8。
3e5 range z 0 120示例2:apply szz -0。
6e6 range z 0.05 0。
15 group pile注:〈数值〉是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到.2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range 来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2:range z 2。
9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13）以上两种的复合格式：range z -0.1 0。
1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：prop friction 40 gauss_dev 2 问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、 reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fill plot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
1、怎样查看模型答：plotgrid可以查看网格，plotgridnum可以查看节点号。
2、请问在圆柱体四周如何施加约束条件答：可以用fix...rancylinderend1end2radiusr1cylinderend1end2radiusr2not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fixxrangeend1100end2140rad1end1100end2140rad13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图答：用setlogon命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标答：使用ploblogrogpnumon命令5、关于gauss_dev对性质进行高斯正态分布的问题答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：propfriction40gauss_dev2问题：请问gauss_dev2中的2是如何计算的如果把±5％改为±10％，则命令应如何写40×5％＝26、reflect问题问：genzoneradbrick&p0(0,0,0)p1(10,0,0)p2(0,10,0)p3(0,0,10)&size3,5,5,7&rati o1,1,1,&dim142fillplotsurfgenzonereflectdip0dd90（对xy面做镜像）genzonereflectdip90dd90（对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
首先应该按照dd 的方向大体确定这个面的朝向，dd指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角．（及z轴负方向转过角度）（2）命令：reflectnormalxyzoriginxyz（根据法线和过一点建的面）最常用，至于实际使用过程中有人问道：normal-100与normal100的区别，我试过两者的效果是一样的，没区别，虽然方向不同，但表达的是同一个面。
1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：prop friction 40 gauss_dev 2问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fillplot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。

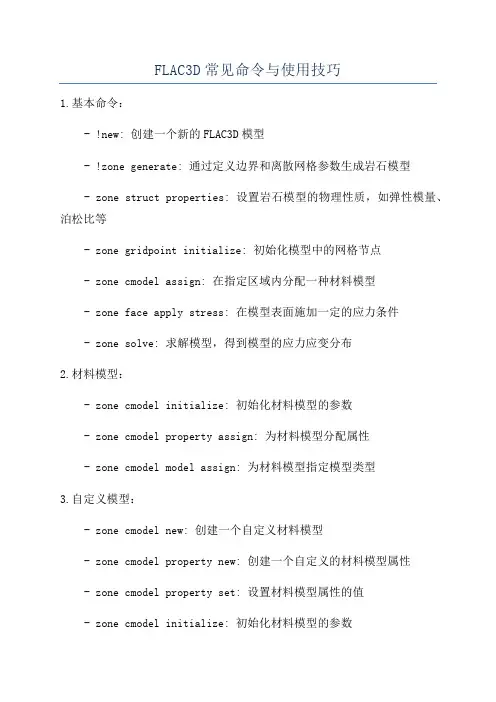

Flac 3D 常用命令总结new 不退出flac3d，新建一个新的分析计算任务generate 简写为ge 产生网格zone 简写为zo 指示为3维网格体brick 简写为b 指示为长方形的网格体size x y z 指示长方形网格体在x、y和z轴所划分的网格数plot 显示，输入之后回车会出现plot base/0 可以输入plot的任何子命令（add添加条目（surface 网格体颜色、axes 坐标系颜色）等），若回到flac3d命令状态，则按一次回车或输入qiut按x ，y，z 小写字母可以旋转当前视图中的X，Y ，Z 轴，相应的大写字母则方向相反。
m 放大，M缩小。
Ctrl+G可以切换彩色图和灰色图。
Model 简写为mo 定义材料模型Mohr 简写为moh 指摩尔-库伦模型Property 简写为pro 定义模型的材料参数，材料参数包括：密度density 简写为de，体积模量bulk简写为bu，切变模量shear 简写为sh，内摩擦角friction 简写为fric，内聚力cohesion 简写为c 抗拉强度tension 简写为ten等Set 用于设置模拟条件或控制条件，如重力加速度gravity，mechanical 设置静态力学分析的有关参数简写为mec，force 最大不平衡力简写为fo等。
比如set mechanical force 50Initial 简写为in 初始化网格的相关值。
Fix 保持网格节点指定参数（速度、压力、温度等）的值不变。
Range 指定范围History 简写为h 采样或记录迭代时模型中变量的值，检验采样记录时可以在plot子命令中输入history 1 、history 2等，忘记编号时可以输入print history就可以看到什么记录号对应什么变量或参数Nstep 简写为n 迭代次数，默认值等于10，ubalance 简写为unb 最大不平衡力，gp 采样网格节点的有关值，zdisplacement简写为zdis z轴方向的位移Solve 简写为so 控制相关过程的自动时间步一般等值线图（包括位移、速度、应力、压力、温度等），可以在一个新的视图中显示，首先要在plot子命令中新创建一个视图，可以输入“create 视图名”，回车，继续输入add contour/bcontour disp/szz…（contour为在当前视图中显示等值线图简写为con ，bcontour 绘制指定区的等值线图简写为bcon，disp 指定为位移量等值线图，szz 指定为应力等值线图）任意剖面上的等值线图，可以在刚创建的视图中再创建一个视图然后输入剖面参数，比如“set plane dip 90 dd 0 origin 3 4 0”（plane 简写为p 设置一个剖平面，dip 为剖面倾角，dd 为剖面的倾向，origin 简写为o 为剖面中的一点）Boundary 简写为bo 在视图中增加面的边界线框Behind 简写为be 为当前视图后面要转换视图则在plot子命令中输入“current 视图名”、show开挖把网格体的材料模型设置成空（null）模型即可，命令如下：Model null range x y zSet large 把材料设置成大变形求解时计算不收敛则用step命令，step 步数节点的ID号和重心的全局坐标可以由下面的命令得到：Print gp position单元体的ID号和重心的全局坐标可由如下的命令得到：Print zone所有命令大小写一样，都可以附带若干个关键字和有关的值，格式如下：Command 〈keyword value…〉[keyword，value…]…命令、关键字、数字可以用数个空格隔开，也可以用（），=隔开，；为注释符，；开始到行末都是注释一个简单的命令行只能至多80个字符（包括注释），如果超过80个字符则在行末输入&，每个命令最多含1024个字符。
实例分析命令：1. X ，Y ，Z 旋转 Shift+ X ，Y ，Z 反向旋转Gen zone ……；model ……；prop ……（材料参数）；set grav 0,0,-9.81（重力加速度） plot add block group red yellow 把在group 中的部分染成红色和黄色plot add axes black 坐标轴线为黑色；print zone stress% K 单元应力结果输出 ini dens 2000 ran z a b （设置初始密度，有时不同层密度不同）；ini ……（设置初始条件）；fix ……（固定界面）set plot jpg ；set plot quality 100 ；plot hard file 1.jpg 图像输出（格式、像素、名称） plot set magf 1.0视图的放大倍数为1.0；plo con szz z 方向应力云图2. ini z add -1 range group one 群one 的所有单元，在z 方向上向下移动1m ；然后合并命令 gen merge 1e-5 range z 0此命令是接触面单元合并成一个整体，1e-5是容差3. (基坑开挖步骤)：Step 1: create initial model state （建立初始模型）Step 2: excavatetrench （开挖隧道）4. group Top range group Base not 定义（群组Base 以外的为）群组Top5. plot blo gro 使得各个群组不同颜色显示6. （两个部分间设置界面；切割法）：gen separate Top 使两部分的接触网格分离为两部分；interface 1 wrap Base Top 在（Base 和Top ）这两部分之间添加接触单元；plot create view_int 显示，并创建标题view_int ；plot add surface 显示表面；plot add interface red 界面颜色红色7. （简单的定义函数及运行函数）new ；def setup 定义函数setup ；numy = 8定义常量numy 为8；depth = 10.0 定义depth 为10；end 结束对函数的定义；setup 运行函数setup8. （隧道生成）上部圆形放射性圆柱及下部块体单元体的建立，然后镜像。
9. 模拟模型的材料问题时为什么要去定义某个方向上的初始速度？—10. 渐变应力施加：apply nstress -1e6 gradient 0,0,1e5 range z 3.464,0 plane dip 60dd 270 origin .1 0 0；施加法向应力：apply nstress -1e6 range plane dip 60 dd 270 origin .1 0 011. d ip dd 确定平面位置使用：（纠结）12. p rint gp position range id=14647 输出节点坐标13.a pply sxx -10e6 gradient 0 , 0, 1e5 range z -100 , 0在这个求解方程中，z 为变量，所以xx σ为：65=-1010+10xx z σ⨯⨯ ；原点（0,0,0）14. f ree x range x -.1 .1 z 6.9 10.1放松x=0 平面上，z=7，10 这一部分在x 方向的约束（可以在此处产生破坏）15. 体积模量K 和剪切模量G 与杨氏模量及泊松比v 之间的转换关系如下：16. 一般而言，大多数问题可以采用FLAC 3D 默认的收敛标准（或称相对收敛标准），即当体系最大不平衡力与典型内力的比率R 小于定值10-5；（也可由用户自定义该值，命令：SET mech ratio <value>）17. 所谓体系最大不平衡力，是指每一个计算循环(或称计算时步)中，外力通过网格节点传递分配到体系各节点时，所有节点的外力与内力之差中的最大值；所谓典型内力，则是指计算模型所有网格点力的平均值。
18.要遵循由简单到复杂、由少网格到多网格的思路。
19.混合离散化法的基本原理是通过适当调整四面体应变率张量中的第一不变量，来给予单元更多体积变形方面的灵活性。
20.g en zone ref以z=0平面为对称面镜像生成网格; gen zone ref gen zone ref dip 90以y=0面为对称面镜像生成网格; gen zone ref dip 90 dd 90以x=0平面为对称面镜像生成网格21.球体模型建立：make_sphere函数循环使用。
计算球心至节点距离、获取节点坐标、调整坐标值得到球面至球心距离、完成八分之一球模型。
变换节点内存地址！22.①变形云图：（位移、应力、速度等等）；plot add cont szz out on shade on打开szz的等值线图（outline、effective网格、有效的…显示）；PLOT con szz out on ；PLOT con zd ou on magf 20（块云图bcon不能跟magf放大倍数）；plo con zdisp outline on shade on 打开zdisp的等值线云图②变形矢量图：（变形方向、大小PLOT sk dis scale 0.07其中scale用来改变箭头大小，默认是0.05）；③塑性区分布print zone state都可以用来显示模型的塑性区命令显示那些应力符合屈服准则的区域（或称塑性区）应力正位于屈服面，或说正处于破坏状态时以shear-n 或tension-n 标识；曾进入过屈服状态，但现已经退出以shear-p 或tension-p 标识根据塑性区标识判断破坏机制是否在起作用，可按下述步骤进行：④变量监测（历史跟踪）：Hist gp zdisp 1；Hist gp szz 2输出2和1的hist关系图用：plot his -2 vs 1 如果应力值都为负数，则加-2是为了应力坐标轴为正！默认id=1 2 3 4 …依次（hist id= Gp zdis x y z）；hist write 7 v 8 file 6-3hist.txt使用该命令，程序会在默认文件夹中生成一个名为6-3hist.txt 的文本文件，读者可以打开这个文本文件观察所得的数据结果⑤切片设置：剖面（plot set plane ori 0 1.5 0 norm 0 1 0）、云图命令后面加plane、加网格（ske）加矢量(dis)、坐标系(axe)等修饰效果。
23.输出信息：print zone stress 在命令窗口中会输出模型全部单元的6个方向应力数值print gp dis 该命令会显示模型中全部节点三个方向的变形大小SET log on 在命令行中使用上述命令后，程序在默认目录自动建立一个名为flac3d.log的文件，并开始记录命令窗口中的所有信息，直到用户设置log状态关闭（set log off）为止rest 6-3.savset log onset logfile 6-2.logprint zone stressprint gp dis range id a any id b anyset log off 之后重新打开6-2.log24.最大不平衡力不代表没有了塑性流动，只是不平衡力趋于零，并不完全归零。
记录不平衡力随步数的关系。
hist unbal监测不平衡力，并保留历史记录；save t1.sav保存到文件t1；hist gp zdisp 4,4,8监测网格坐标点（4，4，8）在z方向的位移，并保留历史纪录plot set rot 20 0 30视图的旋转角度为（20，0，30）PLOT block group 查看计算模型 Ctrl+G 变成灰色图像25. 采用2种方式观察网格节点速度：：HIST gpvel<x y z>记录某个节点的速度；PLOTvel 命令绘制完整的速度矢量场图；力平衡时，由于网格节点力不为零就存在网格节点速度，仍有可能产生较大位移。
26. 初始地应力场：通常用的是以下三种方法，即弹性求解法、改变参数的弹塑性求解法以及分阶段弹塑性求解法。
① 由于为弹性求解，在体系达到平衡时，岩、土体中并未有产生屈服的区域model elas ② 更改强度参数的弹塑性求解法生成是指求解过程中始终采用塑性模型model mohr此法与前述弹性求解方法的不同之处在于，计算达到最终平衡时，岩、土体中可能有产生屈服的区域，较合理。
③ （先把基点处总的力算出，然后渐变，一般是递减），高度z=3 密度2000；设置初始应力：ini szz 60e3 grad 0 0 20e3 ran z 0 3;ini sxx 30e3 grad 0 0 10e3 ran z 0 3; ini syy 30e3 grad 0 0 10e3 ran z 0 3;水平为竖向的一半。
如果都在水下，则孔隙水压力为ini pp 30e3 grad 0 0 -10e3 ran z 0 3渐变的过程 饱和密度、干密度、孔隙率以及饱和度间关系式为：=+s d w ns ρρρ（存在问题）？？ 27. I D 号查询通过标题栏查看或者执行【Plotitems 】/【1 Block group 】/【Modify 】命令中grid_point ID ’s28. 建立接触面单元的各类方法（桩的接触面桩端和桩侧最好采用不同id 号的接触面单元）接触面参数的选取见文件155页9.51。
接触面有关的常用命令9.7 162页。
① 移来移去法：两个模型分开，一个建立接触面单元，然后移动使两个模型合并。
ini z add -1 range group one 移动命令。
接触面单元interface () face r ange cylinder end1 (0,0,-4.9) end2 (0,0,-5.1) radius .31 查看施加结构单元那部分命令（施加接触面单元），—柱体两端面圆心及半径。
② 导来导去法：总模型；删掉其他群组，留下一个群组建立接触面单元（文件1）；总模型；删除留下的群组del ran group 2 ，expgrid 导出（文件2）；restore 接触单元文件1，导入文件2，impgrid 文件2。
.interface 1 face range x 1 y 1 2 z 1 2interface 1 face range x 2 y 1 2 z 1 2interface 1 face range x 1 2 y 1 z 1 2interface 1 face range x 1 2 y 1 2 z 1interface 1 face range x 1 2 y 1 2 z 2定义群组方法！Gen zone brick size 3 3 3 ；group 2 range x 1 2 y 1 2 z 1 2 ；group 1 range group 2 not删除其它群组 只保留群组2 del ran group 2 notPlot blo gro range group dam 只显示dam 组的单元③ 切割法：gen separate group1（表示在1组上建立面） ；int 1 wrap group1group2 ， plo int red 红色接触面。
