FLAC3D简述与使用步骤FLAC3D是一款基于离散元素法的三维地质和岩土力学建模软件。
它被广泛应用于地下工程、坡体稳定性分析、隧道开挖、地震工程等领域。
FLAC3D提供了多种功能和分析工具，能够模拟各种复杂的地质和岩土力学现象，并通过模拟结果来评估工程结构的安全性。
使用FLAC3D进行建模和分析过程主要分为以下几个步骤：1.定义模型几何结构：使用FLAC3D的几何建模工具，如创建网格、设置边界条件、定义材料属性等，确定模型的几何结构。
2.定义边界条件：根据实际情况，设置模型边界的约束条件，如固定边界、地震荷载、水力条件等。
FLAC3D提供了一系列的边界条件选项，可以根据需要进行设置。
3.定义材料属性：为模型中的不同材料定义物理和力学属性，如密度、弹性模量、黏聚力、内摩擦角等。
FLAC3D支持多种材料模型，可以根据材料的力学性质选择适当的模型。
4.定义初始状态：设置模型的初始应力和应变状态。
可以通过设置固定边界、施加初始地下水压力等方式来定义模型的初始状态。
5.施加荷载：根据需求，在模型内施加相应的荷载条件。
可以通过施加外部荷载、施加内部应力改变形状等方式来模拟不同的荷载情况。
6.运行模拟：完成前面的步骤后，可以运行模拟来获取模型的响应。
FLAC3D使用显式数值方法进行计算，根据模型中定义的边界条件、材料属性和施加的荷载进行模拟计算。
计算结果将包括应力、应变、变形等信息。
7.分析结果：对模拟结果进行分析和评估。
FLAC3D提供了各种可视化工具，如三维模型图、应力云图、应变云图等，可以直观地了解模型的响应状况，并进行进一步的分析。
8.优化模型：根据分析结果，可以对模型进行调整和优化，来改善工程结构的安全性和稳定性。
可以调整材料属性、边界条件以及荷载条件等，重新运行模拟，直到满足设计和安全要求为止。
总结：FLAC3D作为一款强大的三维地质和岩土力学建模软件，可以模拟各种复杂的地质和岩土力学现象，并通过模拟结果来评估工程结构的安全性。

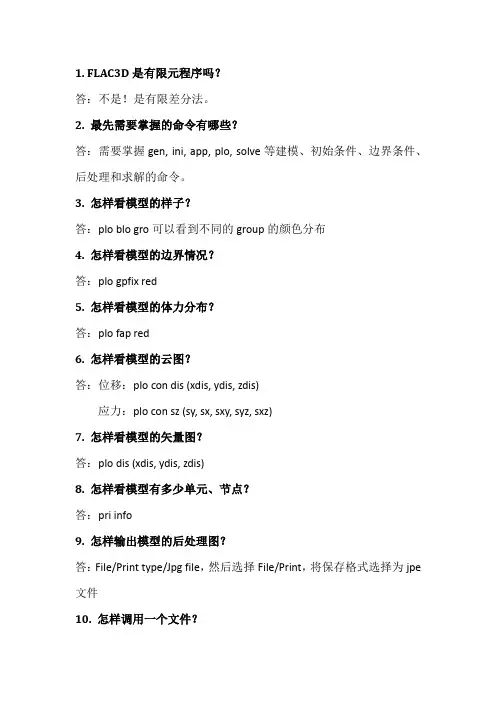

1. FLAC3D是有限元程序吗？答：不是！是有限差分法。
2. 最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3. 怎样看模型的样子？答：ploblogro可以看到不同的group的颜色分布4. 怎样看模型的边界情况？答：plogpfix red5. 怎样看模型的体力分布？答：plofap red6. 怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx, sxy, syz, sxz)7. 怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8. 怎样看模型有多少单元、节点？答：pri info9. 怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe 文件10. 怎样调用一个文件？答：File/call或者call命令10. 如何施加面力？答：appnstress11. 如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12. 如何进行边界约束？答：fix x ran （约束的是速度，在初始情况下约束等效于位移约束）13. 如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14. 如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量)plo con sz plane (显示z方向应力的切片)15. 如何保存计算结果？答：save +文件名.16. 如何调用已保存的结果？答：rest +文件名；或者File / Restore17. 如何暂停计算？答：Esc18. 如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19. 如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22. FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23. 如何调用一些可选模块？答：configdyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
FLAC3D常用命令总结第一篇：FLAC3D常用命令总结1、模型建好如何检验所建模型是否有问题注意：第一步建模一定不要建太大的模型，可以建非常小的模型，确保模型的准确性，这样可以尽快开始后边的步骤，等后边计算分析步骤快速做完验证没有大问题，再将准确的模型建好换上，重新计算得到更加准确的结果。
2、如何检验应力边界、位移边界、加载速率等是否准确Plot add gpfix：看位移边界Plo add fap：看应力边界，看加载方向是否准确 Plot add vel：看速率，加载速率是否准确3、如何查看运算结果Plo con szz outline on：看z向应力云图，并显示边界网格 Plo add disp：看位移Plo con zdisp outline on magf 5：看z向位移云图，变形扩大5倍 Plo add bo ：添加边界 Plo blo state：看是否屈服Plo add stensor：查看大主应力方向Plo con smin：小主应力Plo con smax：大主应力Plo con ssi（shear strain increment）：查看剪切应变增量云图Plo bcont smin：查看单元小主应力4、如何做切面并查看切面结果在编辑“Edit“菜单中设置切面位置，在上述3命令后加上plane （pl）即可。
如：Plo con smin pl：查看切面小主应力5、后处理将模型导入到tecplot中做切面，加等值线等，对结果进一步处理，得到更漂亮的一些结果。
其他重要命令总结：1、如何在圆柱体四周如何施加约束条件？可以用fix...ran cylinder end1 end2 radius r1 cylinder end1end2 radius r2 not，其中r22、如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
FLAC3D常见命令与使用技巧1、FLAC3D常见命令：1.FLAC3D是有限元程序吗？答：不是！是有限差分法。
2.最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3.怎样看模型的样子？答：plo blo gro可以看到不同的group的颜色分布4.怎样看模型的边界情况？答：plo gpfix red5.怎样看模型的体力分布？答：plo fap red6.怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx,sxy, syz, sxz)7.怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8.怎样看模型有多少单元、节点？答：pri info9.怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10.怎样调用一个文件？答：File/call或者call命令10.如何施加面力？答：app nstress11.如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12.如何进行边界约束？答：fix x ran（约束的是速度，在初始情况下约束等效于位移约束）13.如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14.如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量) plo con sz plane (显示z方向应力的切片)15.如何保存计算结果？答：save +文件名.16.如何调用已保存的结果？答：rest +文件名；或者File / Restore17.如何暂停计算？答：Esc18.如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19.如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22.FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23.如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
FLAC3D常见命令与使用技巧1、FLAC3D常见命令：1.FLAC3D是有限元程序吗？答：不是！是有限差分法。
2.最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3.怎样看模型的样子？答：plo blo gro可以看到不同的group的颜色分布4.怎样看模型的边界情况？答：plo gpfix red5.怎样看模型的体力分布？答：plo fap red6.怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx,sxy, syz, sxz)7.怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8.怎样看模型有多少单元、节点？答：pri info9.怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10.怎样调用一个文件？答：File/call或者call命令10.如何施加面力？答：app nstress11.如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12.如何进行边界约束？答：fix x ran（约束的是速度，在初始情况下约束等效于位移约束）13.如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14.如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量) plo con sz plane (显示z方向应力的切片)15.如何保存计算结果？答：save +文件名.16.如何调用已保存的结果？答：rest +文件名；或者File / Restore17.如何暂停计算？答：Esc18.如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19.如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22.FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23.如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。

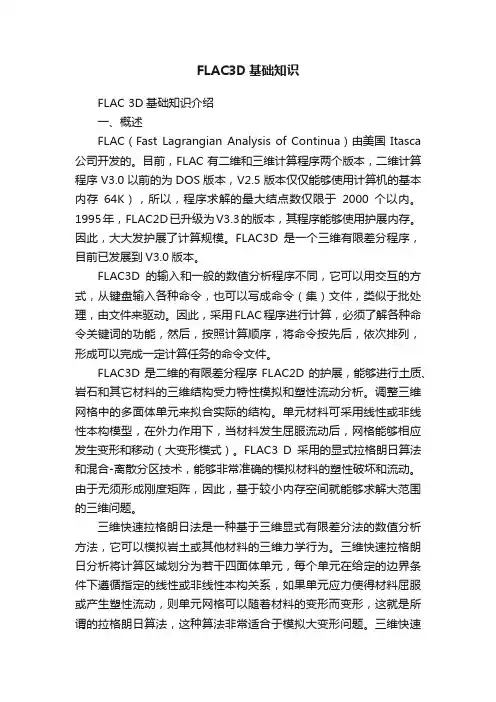

FLAC3D基础知识FLAC 3D基础知识介绍一、概述FLAC（Fast Lagrangian Analysis of Continua）由美国Itasca 公司开发的。
目前，FLAC有二维和三维计算程序两个版本，二维计算程序V3.0以前的为DOS版本，V2.5版本仅仅能够使用计算机的基本内存64K），所以，程序求解的最大结点数仅限于2000个以内。
1995年，FLAC2D已升级为V3.3的版本，其程序能够使用护展内存。
因此，大大发护展了计算规模。
FLAC3D是一个三维有限差分程序，目前已发展到V3.0版本。
FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。
因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。
FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。
调整三维网格中的多面体单元来拟合实际的结构。
单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发生变形和移动（大变形模式）。
FLAC3 D采用的显式拉格朗日算法和混合-离散分区技术，能够非常准确的模拟材料的塑性破坏和流动。
由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围的三维问题。
三维快速拉格朗日法是一种基于三维显式有限差分法的数值分析方法，它可以模拟岩土或其他材料的三维力学行为。
三维快速拉格朗日分析将计算区域划分为若干四面体单元，每个单元在给定的边界条件下遵循指定的线性或非线性本构关系，如果单元应力使得材料屈服或产生塑性流动，则单元网格可以随着材料的变形而变形，这就是所谓的拉格朗日算法，这种算法非常适合于模拟大变形问题。
三维快速拉格朗日分析采用了显式有限差分格式来求解场的控制微分方程，并应用了混合单元离散模型，可以准确地模拟材料的屈服、塑性流动、软化直至大变形，尤其在材料的弹塑性分析、大变形分析以及模拟施工过程等领域有其独到的优点。
FLAC3D的基本知识介绍岩土工程结构的数值解是建立在满足基本方程（平衡方程、几何方程、本构方程）和边界条件下推导的。
由于基本方程和边界条件多以微分方程的形式出现，因此，将基本方程近假发改用差分方程（代数方程）表示，把求解微分方程的问题改换成求解代数方程的问题，这就是所谓的差分法。
差分法由来已久，但差分法需要求解高阶代数方程组，只有在计算机的出现，才使该法得以实施和发展。
FLAC3D（Fast Lagrangian Analysis of Continua）由美国Itasca公司开发的。
目前，FLAC有二维和三维计算程序两个版本，二维计算程序V3.0以前的为DOS版本，V2.5版本仅仅能够使用计算机的基本内存（64K），所以，程序求解的最大结点数仅限于2000个以内。
1995年，FLAC2D已升级为V5.0的版本，其程序能够使用护展内存。
因此，大大发护展了计算规模。
FLAC3D是一个三维有限差分程序，目前已发展到V3.0版本。
并且其推出的FLAC SLOPE有了WINDOWS界面。
FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。
因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。
FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。
调整三维网格中的多面体单元来拟合实际的结构。
单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发变形和移动（大变形模式）。
FLAC3D采用的显式拉格朗日算法和混合-离散分区技术能够非常准确发模拟材料的塑性破坏和流动。
由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围的三维问题。
FLAC3D采用ANSI C++语言编写的。
1、首先rest123.sav，然后再callFLAC3d2Tecplop生成Tec10.dat
2、打开Tecplot程序，执行【File】/【Load Data File】命令，打开数据文件对话
框，选择刚刚生成的tec10.dat文件，并执行【打开】命令，在出现的Select Initial Plot 对话框中，单击OK按钮。
并在Tecplot左上角显示的3维笛卡尔坐标系下选择【3D Cartasion 】
3、在Tecplot中选中【Data】→【Extract】→【Slice from Plane】，打开切
面对话框。
在对话框中我们可以选中x=6/y=5/z=7等切片，并单击Extract.
4、在Tecplot中选中【File】→【White Data File】，打开【White Data File
Options】对话框，在对话框中选中ASCII、Point。
并在下面的Zone（s）选项中选中你所要的2 SLc=3，在Variable(s)中同时选中1 x（m）,2 y(m)及你所要的13 szz（pa）等，并单击OK按钮。
保存的文件自己最好独自命名（如tec-90.dat格式）
5、以txt格式打开刚才命名的tec-90.dat，把里面的三列数复制到txt里面后
再导入Excel里面，同时在Excel里面把szz的值变成相反的值保存在D列，（txt里面注意不是三列的都不要，只复制三列数据，把前面的和后面的都去掉）。
6、打开surfer，【网格】→【数据】，选中刚才生成的123.xls(即刚才生成的Excel
数据，选中相应的A、B和D列),并单击打开。
对于【网格化数据】选项单则单击【确定】，则会生成与123.xls相对应的123.grd（即与刚才生成的Excel 文件名相同）。
7、在【地图】→【表面图】单击，在【打开网格对话框】中选中生成的123.grd
文件，并单击打开。
8、右击图片选中【属性】并打击打开，可以对网格、颜色进行设置（颜色谱选
安装文件夹中的rainbow.CLR即可,具体是在打开的【属性对话框】→【常规】→【材质颜色】→【上部】单击上部中的颜色，在颜色谱中选择【载入】，在打开里面选中安装文件夹里面的rainbow.CLR即可，在多次确认）
9、此外也可以在surfer里面对其他参数进行设置。
