武汉理工机械设计基础06年考卷(真题,附答案)

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

一、单选( 每题参考分值2.5分)1、设计V带传动，限制带轮最小直径是为了限制（）。

A. 小轮包角αB. 带的弯曲应力C. 带的长度D. 以上皆不是正确答案：【B】2、标准斜齿圆柱齿轮，其标准参数指的（）。

A. 端面B. 法面C. 斜面D. 平面正确答案：【B】3、平面低副所提供的约束为（）。

A. 3B. 2C. 1D. l或2正确答案：【B】4、机构具有确定运动的条件是（）。

A. 自由度>1B. 自由度<1C. 自由度=1D. 自由度≧1且等于原动件数正确答案：【D】5、滚动轴承的基本额定寿命是指________的轴承发生点蚀,________的轴承未发生点蚀破坏前的总转数或工作小时数。

（）A. 5%,95%B. 10%,90%C. 20%,80%D. 50%,50正确答案：【B】6、一对渐开线直齿圆柱齿轮啮合传动时，两轮的（）总是相切并相互作纯滚动。

A. 基圆B. 分度圆C. 齿顶圆D. 节圆正确答案：【D】7、凸轮机构中，若从动件的运动规律是等速运动规律，则该机构将产生（）冲击。

A. 刚性B. 揉性C. 不产生冲击D. 无穷大冲击正确答案：【A】8、对心直动尖顶盘状凸轮机构的推程压力角超过许用值时，可采用的措施是（）。

A. 增大基圆半径B. 改用滚子推杆C. 改变凸轮转向D. 减小滚子半径正确答案：【A】9、标准直齿圆柱齿轮不根切的最小齿数是（）。

A. 20B. 17C. 23D. 20正确答案：【B】10、曲柄摇杆机构中，摇杆为主动件时，（）死点位置。

A. 不存在B. 曲柄与连杆共线时为C. 摇杆与连杆共线时为D. 曲柄与机架共线时为正确答案：【B】11、标准直齿圆柱齿轮不根切的最小齿数是（）。

A. 20B. 17C. 23D. 30正确答案：【B】12、渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将（）。

A. 增大B. 减小C. 不变D. 可能增大也可能减小正确答案：【C】13、平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）。

试卷一一单项选择题( ) 1 标准直齿圆柱齿轮的齿数 Z________ ，齿轮会发生根切。

A大于27 B小于17 C大于21 D小于23( ) 2 齿轮传动中，采用符号__________ 表示齿宽系数。

A k vB Z H CΨd D kβ( ) 3 当转速一定时，欲减小链传动的运动不均匀性，可以采取 ________措施。

A p ↑和z 1 ↓B p ↑和z 1 ↑C p ↓和z 1 ↑D p ↓和z 1 ↓( ) 4 普通平键联接的工作面是___________ 。

A 顶面B 侧面C 底面D 点蚀( ) 5 带传动中，若增大V带传动的带长，带传动的承载能力。

A 增大B 减小C 没有影响D 可能增大或减小( ) 6 为了避免降低滑动轴承的承载能力 , 轴瓦上的油孔和油槽应开在_________________.A 轴承的承载区B 轴承的非承载区或受力较小的区域C 受力较大的区域D 任意位置( ) 7 齿轮传动的接触强度计算的许用应力公式中用表示寿命系数。

A Z EB ZεC Z HD Z N( ) 8 某机床微调机构用螺纹实现 , 调整螺纹应采用 _____________.A 管螺纹 Ｂ 细牙普通螺纹 C 梯形螺纹 D 粗牙普通螺纹( ) 9 _________可以作为蜗杆的材料。

A 钢B 青铜C 黄铜D 灰铸铁( ) 10 滚动轴承的基本额定寿命是指 _________ 的轴承发生点蚀 ,_______ 的轴承未发生点蚀破坏前的总转数或工作小时数 .A 5% ,95%;B 10%, 90%;C 20%,80%;D 50% ,50%.二填空题1 V 带型号越大 , 承载能力越高 , 但绕过带轮时的和 _________ 应力也增大。

2 轴承代号为 7203 表示的轴承内径是 mm, 轴承的类型为_______ 的轴承。

3 斜键是依靠键顶面和轮毂间的 ____________ 力来传递载荷的。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

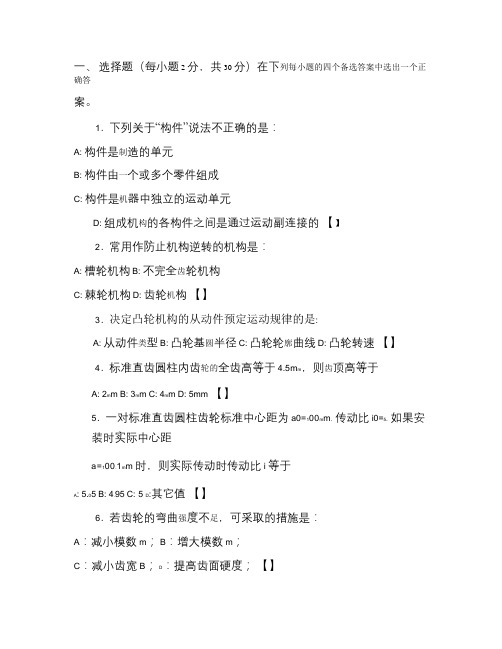

一、选择题（每小题 2 分，共 30 分）在下列每小题的四个备选答案中选出一个正确答案。

1．下列关于“构件”说法不正确的是：A: 构件是制造的单元B: 构件由一个或多个零件组成C: 构件是机器中独立的运动单元D: 组成机构的各构件之间是通过运动副连接的【】2．常用作防止机构逆转的机构是：A: 槽轮机构B: 不完全齿轮机构C: 棘轮机构D: 齿轮机构【】3．决定凸轮机构的从动件预定运动规律的是:A: 从动件类型B: 凸轮基圆半径C: 凸轮轮廓曲线D: 凸轮转速【】4．标准直齿圆柱内齿轮的全齿高等于 4.5m m，则齿顶高等于A: 2m m B: 3m m C: 4m m D: 5mm 【】5．一对标准直齿圆柱齿轮标准中心距为 a0=100m m，传动比 i0=5，如果安装时实际中心距a=100.1m m 时，则实际传动时传动比 i 等于其它值【】A: 5.05 B: 4.95 C: 5 D:6．若齿轮的弯曲强度不足，可采取的措施是：A：减小模数 m；B：增大模数 m；C：减小齿宽 B；D：提高齿面硬度；【】7．已知一对齿轮的材料硬度分别为 HBS1=360，HBS2=200，则在进行接触强度的计算时，它们的接触应力σH1与σH2的关系是：A：σH1>σH2；B：σH1=σH2；C：σH1<σH2；D：不确定；【】8．一对重合度ε=1.5 的渐开线标准直齿轮传动，其某对轮齿从进入啮合到脱离啮合共走了 15mm,其中双齿啮合时走了：A：15m m；B：10mm；C：7.5m m；D：5m m；【】9．在铰链四杆机构中,已知各杆长度分别为：60、70、90、110m m,现以60m m 的杆作为机架,则该机构为:A：曲柄摇杆机构；B：双曲柄机构；C：双摇杆机构；D：上面三种情况都有可能；【】10．下列机构中常用作电影胶片的拉片机构的是：A：棘轮机构；B：槽轮机构；C：不完全齿轮机构；D：凸轮机构；【】11．下列螺纹联接中，如果其中两个被联接件较薄，需要承受横向载荷和需精确固定被联接件相对位置，常采用：A：普通螺栓联接；B：螺钉联接；C：双头螺柱联接；D：配合螺栓联接；【】12．行星轮系和差动轮系的区分依据是：A：轮系的自由度数；B：中心轮是否固定；C：是否存在系杆；D：齿轮轴线位置是否固定；【】13．两轴线成较大偏移角α相交传动时，应采用哪种联轴器进行联接：A：滑块联轴器；B：凸缘联轴器；C：弹性柱销联轴器；D：万向节联轴器；【】14．在下列轴承中，只能承受径向力的轴承类型是：A：深沟球轴承；B：圆锥滚子轴承；C：推力球轴承；D：圆柱滚子轴承；【】15．发动机曲轴采用的轴承类型是：A：深沟球轴承；B：圆锥滚子轴承；C：圆柱滚子轴承；D：滑动轴承；【】二、填空题：（共10 分）把答案填在题中横线上。

《机械设计基础》试题库一、是非题1 .构件是组成机构的各相对运动的单元。

（J ）2.在设计平面四杆机构时，一定要避免死点位置。

（X）3.在钗链四杆机构中，曲柄一•定是最短杆。

（X）4.对心曲柄滑块机构具有急回特性。

（X ）5.平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（X）6.平面四杆机构中的死点位置，就是采用任何方法都不能使机构运动的位置。

（X ）7.平面四杆机构中至少存在一个曲柄。

（X ）8.在曲柄摇杆机构中，若改变主动件曲柄转速值，将会使表示急回运动特性的行程速度变化系数值得到改变。

（X ）9.在设计滚子从动件盘形四轮机构时，滚子的半径可以任意选取。

（X ）10.在设计平底直动从动件盘形凸轮机构时，从动件平底的长度可以任意选取。

（X ）11.凸轮机构压力角的大小对机构运动无影响。

（X ）12.凸轮机构常用于传力较大的场合。

（X ）13.绘制滚子从动件盘形四轮工作轮廓时，可由其理论轮廓上各点的向径减去滚子半径求得。

"）14.设计盘形四轮时，取基圆越小越好。

（X ）15.同一条渐开线上各点的压力角不和等。

（J ）16.变位齿轮的模数、压力角仍和标准齿轮一样。

（V ）17.正传动齿轮也就是正变位齿轮。

（V ）18.用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于1 7时产生根切。

（X ）19.一对外啮合渐开线斜齿圆柱齿轮，轮齿的螺旋角相等，旋向相同。

（X ）20.轮系的传动比，是指轮系中首末两齿轮的齿数比。

（X ）21.渐开线齿轮上具有标准模数和标准压力角的圆称为分度圆。

（X ）22.相啮合的一对齿数不相等的齿轮，因为两轮压力角相等，模数相等，所以齿形相同。

（X ）23.彷形法加工的齿轮比范成法加工的齿轮精度高。

（X ）24.负传动齿轮也就是负变位齿轮。

（V）25.刚性转子若达到了静平衡，也就是满足了动平衡。

（X）1.一般联接多用细牙螺纹。

（X ）2.圆柱普通螺纹的公称直径就是螺纹的最大直径。

.武汉理工大学 《机械设计基础》考试试题 (A 卷) 站点： 姓名： 专业： 层次第一部分 选择题 （共40分）一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）A ．零件B ．机构C ．机器D ．构件2．图示为一机构模型，其对应的机构运动简图为（ ）A ．图aB ．图bC ．图cD ．图d3．在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）A ．曲柄转动导杆机构B ．曲柄摆动导杆机构C ．摆动导杆滑块机构D ．移动导杆机构4．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（ ）A ．减小凸轮基圆半径B ．增大凸轮基圆半径C ．减小平底宽度D ．增加平底宽度5．能满足超越要求的机构是（）A．外啮合棘轮机构B．内啮合棘轮机构C．外啮合槽轮机构D．内啮合槽轮机构6．在被联接件之一的厚度较大，且需要经常装拆的场合，易采用（）A．普通螺栓联接B．双头螺栓联接C．螺钉联接D．紧定螺钉联接7．标准普通平键联接的承载能力，通常取决于（）A．键、轮毂和轴中较弱者的挤压强度B．轴、轮毂中较弱者的挤压强度C．键、轴中较弱者的挤压强度D．键、轮毂中较弱者的挤压强度8．带传动的主要失效形式是带的（）A．疲劳断裂和打滑B．磨损和打滑C．胶合和打滑D．磨损和疲劳断裂9．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（）A．圆带B．多楔带C．V带D．平带10．渐开线齿轮的齿根圆（）A．总是小于基圆B．总是等于基圆C．总是大于基圆D．有时小于基圆，有时大于基圆11．一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（）A．对称循环变应力B．脉动循环变应力C．不变化的静应力D．无规律变应力12．为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动13．开式蜗杆传动的主要失效形式是（）A．轮齿折断和齿面胶合B．齿面磨损和轮齿折断C．齿面点蚀和齿面磨损D．齿面胶合和齿面点蚀14．联轴器和离合器均具有的主要作用是（）A．补偿两轴的综合位移B．联接两轴，使其旋转并传递转矩C．防止机器过载D．缓和冲击和振动15．转轴在扭转切应力作用下，可能产生的失效形式是（）A．疲劳弯断或过量的扭转变形B．疲劳弯断或过量的弯曲变形C．疲劳扭断或过量的弯曲变形D．疲劳扭断或过量的扭转变形16．在不完全液体润滑径向滑动轴承的设计中，限制pv值的主要目的是防止轴承（）A．过度磨损B．塑性变形..C ．疲劳破坏D ．温升过高 17．载荷不大，多支点支承的轴系，宜选用（ ） A ．深沟球轴承B ．调心球轴承C ．角接触球轴承D ．圆柱滚子轴承 18．在下列滚动轴承的滚动体中，极限转速最高的是（ ） A ．圆柱滚子B ．球C ．圆锥滚子D ．球面滚子 19．机械运转的不均匀系数是衡量机械周期性速度波动大小的重要参数，其表达式为（ ）A ．min max ω-ωB ．min max min max ω+ωω-ωC ．m min max ωω-ωD ．min max min max ω-ωω+ω 20．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（ ）A ．飞轮的作用只是“吸收”能量B ．飞轮的作用只是“释放”能量C ．它既不能创造出能量，也不能消耗能量D ．飞轮的作用只是“吸收”和“释放”能量第二部分 非选择题（共60分）二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

大全武汉理工大学 《机械设计基础》考试试题 (A 卷) 站点： 姓名： 专业： 层次第一部分 选择题 （共40分）一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）A ．零件B ．机构C ．机器D ．构件2．图示为一机构模型，其对应的机构运动简图为（ ）A ．图aB ．图bC ．图cD ．图d3．在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）A ．曲柄转动导杆机构B ．曲柄摆动导杆机构C ．摆动导杆滑块机构D ．移动导杆机构4．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（ ）A ．减小凸轮基圆半径B ．增大凸轮基圆半径C ．减小平底宽度D ．增加平底宽度5．能满足超越要求的机构是（ ）A ．外啮合棘轮机构B ．内啮合棘轮机构C．外啮合槽轮机构D．内啮合槽轮机构6．在被联接件之一的厚度较大，且需要经常装拆的场合，易采用（）A．普通螺栓联接B．双头螺栓联接C．螺钉联接D．紧定螺钉联接7．标准普通平键联接的承载能力，通常取决于（）A．键、轮毂和轴中较弱者的挤压强度B．轴、轮毂中较弱者的挤压强度C．键、轴中较弱者的挤压强度D．键、轮毂中较弱者的挤压强度8．带传动的主要失效形式是带的（）A．疲劳断裂和打滑B．磨损和打滑C．胶合和打滑D．磨损和疲劳断裂9．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（）A．圆带B．多楔带C．V带D．平带10．渐开线齿轮的齿根圆（）A．总是小于基圆B．总是等于基圆C．总是大于基圆D．有时小于基圆，有时大于基圆11．一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（）A．对称循环变应力B．脉动循环变应力C．不变化的静应力D．无规律变应力12．为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动13．开式蜗杆传动的主要失效形式是（）A．轮齿折断和齿面胶合B．齿面磨损和轮齿折断C．齿面点蚀和齿面磨损D．齿面胶合和齿面点蚀14．联轴器和离合器均具有的主要作用是（）A．补偿两轴的综合位移B．联接两轴，使其旋转并传递转矩C．防止机器过载D．缓和冲击和振动15．转轴在扭转切应力作用下，可能产生的失效形式是（）A．疲劳弯断或过量的扭转变形B．疲劳弯断或过量的弯曲变形C．疲劳扭断或过量的弯曲变形D．疲劳扭断或过量的扭转变形16．在不完全液体润滑径向滑动轴承的设计中，限制pv值的主要目的是防止轴承（）A．过度磨损B．塑性变形C．疲劳破坏D．温升过高17．载荷不大，多支点支承的轴系，宜选用（）大全大全A ．深沟球轴承B ．调心球轴承C ．角接触球轴承D ．圆柱滚子轴承 18．在下列滚动轴承的滚动体中，极限转速最高的是（ ） A ．圆柱滚子B ．球C ．圆锥滚子D ．球面滚子 19．机械运转的不均匀系数是衡量机械周期性速度波动大小的重要参数，其表达式为（ ）A ．min max ω-ωB ．min max min max ω+ωω-ω C ．m min max ωω-ω D ．min max min max ω-ωω+ω 20．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（ ）A ．飞轮的作用只是“吸收”能量B ．飞轮的作用只是“释放”能量C ．它既不能创造出能量，也不能消耗能量D ．飞轮的作用只是“吸收”和“释放”能量第二部分 非选择题（共60分）二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
