武汉理工大学机械设计基础课程设计

目录牛头刨床机构的分析与综合 .................................................................................................. 1设计题目及原始数据...............................................................................................................1.1 题目：牛头刨床机构的分析与综合 ..............................................................................1.2 原始数据..........................................................................................................................1.3 名称符号的意义 .............................................................................................................. 2机构运动简图........................................................................................................................... 3导杆机构的尺寸综合 ...............................................................................................................3.1已知数据...........................................................................................................................3.2设计步骤........................................................................................................................... 4导杆机构的运动分析 ...............................................................................................................4.1已知数据...........................................................................................................................4.2设计步骤...........................................................................................................................4.2.1 位置划分 ......................................................................................................................4.2.2 1’,6,9位置的运动分析.....................................................................................4.2.3 运动分析结果汇总表 ................................................................................................ 5导杆机构动态静力分析 ...........................................................................................................5.1已知数据 ...........................................................................................................................5.2 设计步骤 .........................................................................................................................5.2.1惯性力及力矩结果汇总表...........................................................................................5.2.2求齿轮的重量..............................................................................................................5.2.3 1’,6,9位置动态静力分析....................................................................................5.2.4 动力分析结果汇总表 ................................................................................................ 6齿轮机构设计计算 ...................................................................................................................6.1 已知数据 ........................................................................................................................6.2 设计步骤 ........................................................................................................................6.2.1 确定变位系数 .............................................................................................................6.2.2 计算齿轮几何尺寸 .....................................................................................................牛头刨床机构的分析与综合1设计题目及原始数据1.1 题目：牛头刨床机构的分析与综合1.2 原始数据1.3 名称符号的意义第1页第2页c F刨头所受切削阻力p Y切削阻力 FC 至 O2 的垂直距离 2n曲柄 2，齿轮 5 及凸轮 7 的转速 m齿轮 4、5 的模数 4Z ,5Z分别为齿轮 4、5 的齿数2机构运动简图第3页3导杆机构的尺寸综合3.1已知数据 3.2设计步骤1.导杆机构的极位夹角θ与导杆的最大摆角ψ：2.求导杆长O3L B ：3.求曲柄长2O A L ：4.求连杆长BF L ：5.求刨头导路 x —x 至 3O 点的距离 3O M L ；从受力情况（有较大的传动角）出发，x —x 常取为通过12B B 的扰度DE 的中点M 。

武汉理工大学《机械设计基础》课程设计说明书机械设计基础课程设计设计题目_______单级斜齿圆柱齿轮减速器设计________能动学院_ 院( 系) _轮机1003班设计者 ______ ___赵强___指导老师______周杰___ __________目录1.设计任务书 (3)2.传动方案设计 (3)3.电动机的选择计算 (4)4.齿轮传动的设计计算 (6)5.轴的设计计算及联轴器的选择 (10)6.键连接的选择计算··················· 1 57.滚动轴承的校核····················· 1 58.润滑和密封方式的选择··············· 1 79.箱体及附件的结构设计和计算 (17)10.设计小结··························· 1 911. 参考资料························ 2 01．减速器的设计任务书1． 1 设计目的：设计带式运输机的单级斜齿圆柱齿轮减速器。

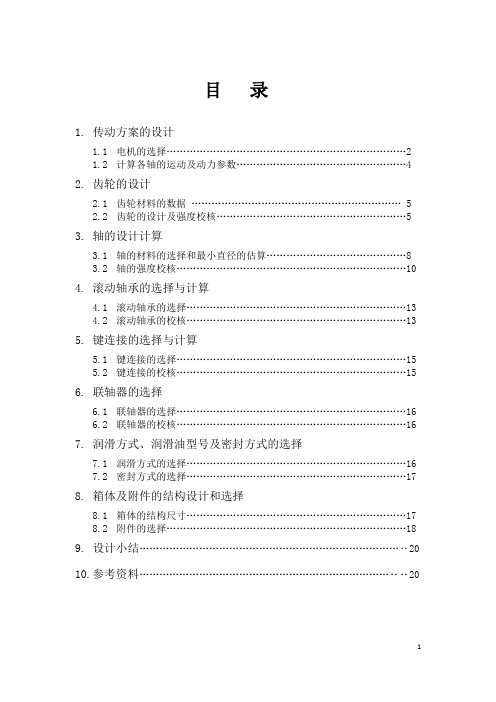

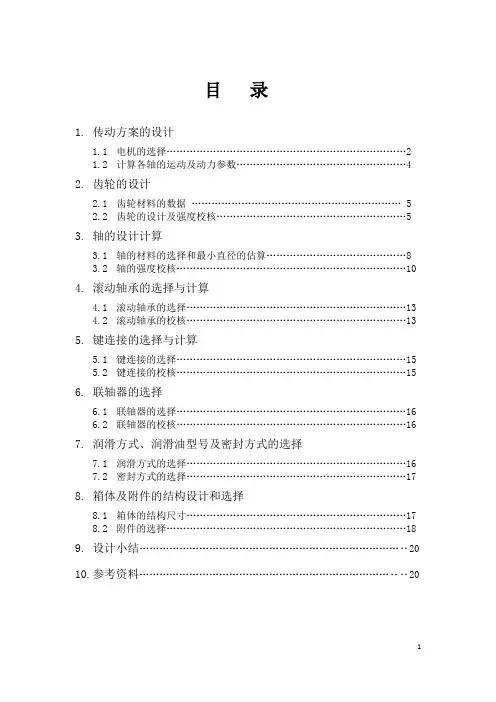

目录1.传动方案的设计1.1电机的选择 (2)1.2计算各轴的运动及动力参数 (4)2.齿轮的设计2.1齿轮材料的数据 (5)2.2齿轮的设计及强度校核 (5)3.轴的设计计算3.1轴的材料的选择和最小直径的估算 (8)3.2轴的强度校核 (10)4.滚动轴承的选择与计算4.1滚动轴承的选择 (13)4.2滚动轴承的校核 (13)5.键连接的选择与计算5.1键连接的选择 (15)5.2键连接的校核 (15)6.联轴器的选择6.1联轴器的选择 (16)6.2联轴器的校核 (16)7.润滑方式、润滑油型号及密封方式的选择7.1润滑方式的选择 (16)7.2密封方式的选择 (17)8.箱体及附件的结构设计和选择8.1箱体的结构尺寸 (17)8.2附件的选择 (18)9.设计小结……………………………………………………………………‥2010.参考资料…………………………………………………………………‥‥20设计题目：带式输送机中单级斜齿圆柱齿轮减速器。

工作条件：两班制工作，使用年限为5年，单向连续运转，载荷平稳。

已知条件：项目运输带工作拉力F（N）运输带速度v（m/s）卷筒直径D(mm)参数4600 2.2 220结构简图1传动系统的方案设计1.1电机的选择电动机的类型和结构形式应根据电源种类、工作环境、工作时间及载荷的性质、大小、启动性能和过载情况等来选择。

Y系列综合性能好，本课程设计采用Y系列三相异步电动机。

1.1.1电动机功率的选择假设： w p —工作机所需功率（kw ）； e p —电动机的额定功率（kw ）；d p —电动机工作功率（kw ）；η—工作机到电动机之间的总效率（%）。

则：ηηηηη齿轮滚筒联轴器轴承⨯⨯⨯=2296.097.098.0,99.0====滚筒齿轮轴承联轴器，，查表可得：ηηηη，所以： η=0.99*0.97*0.99*0.98*0.98*0.96=0.8756， kw P w 5459.11/P d ==η。

目录1 设计题目 (4)2 总体设计 (4)2.1 方案拟定 (4)2.2 电机选型 (4)2.3传动比分配 (5)2.4传动装置的运动和动力参数选择 (5)3.传动零件设计 (7)3.1普通V形带传动 (7)3.2 (高速级)斜齿圆柱齿轮设计 (9)3.2.1选择材料、确定热处理方式及许用应力 (9)3.2.2按齿面接触疲劳强度计算设计 (10)3.2.3校核齿根弯曲疲劳强度 (11)3.2.4斜齿圆柱齿轮的主要几何尺寸 (12)3.3 （低速级）斜齿圆柱齿轮设计 (12)3.3.1选择材料、确定热处理方式及许用应力 (12)3.3.2按齿面接触疲劳强度计算设计 (13)3.3.3校核齿根弯曲疲劳强度 (15)3.3.4斜齿圆柱齿轮的主要几何尺寸 (16)4.轴系的设计计算 (16)4.1高速轴的设计与计算 (16)4.1.1选择材料 (16)4.1.2初估轴径 (16)4.1.3轴的结构设计 (17)4.1.4计算弯矩校核 (17)4.2中速轴的设计与计算 (18)4.2.1选择材料 (18)4.2.2初估轴径 (18)4.2.3轴的结构设计 (18)4.2.4按计算弯矩校核 (19)4.2.5计算弯矩画弯矩图 (21)4.2.6 画转矩图和计算转矩图 (22)4.2.7 校核轴的强度 (24)4.3 低速轴的的设计 (24)4.3.1 选择轴的材料 (24)4.3.2 初估轴径 (24)4.3.3 轴的结构设计 (24)4.3.4 按计算弯矩校核 (25)4.3.5计算弯矩画弯矩图 (26)4.3.6 画转矩图和计算转矩图 (26)4.3.7 校核轴的强度 (27)5 键联接的选择与计算 (31)5.1对高速轴 (31)5.2对中速轴 (31)5.3对低速轴 (31)5.3.1对低速轴轴段 (31)5.3.2对低速轴联轴器处 (31)6 滚动轴承的选择与寿命计算 (32)6.1 高速轴的轴承选择与计算 (32)6.1.1选择轴承类型 (32)6.1.2轴承的寿命计算 (32)6.2 中速轴的轴承选择与计算 (33)6.2.1选择轴承类型 (33)6.2.2轴承的寿命计算 (33)6.3 低速轴的轴承选择与计算 (34)6.3.1选择轴承类型 (34)6.3.2轴承的寿命计算 (34)7联轴器的选型 (35)8润滑和密封方式的确定 (35)8.1齿轮的润滑 (35)8.2滚动轴承的润滑 (35)8.3密封方式的确定 (35)9箱体及附件的结构设计 (36)9.1箱体的结构设计 (36)9.2减速器附件的设计 (36)9.2.1窥视孔和视孔盖 (36)9.2.2通气器 (36)9.2.3起吊装置 (36)9.2.4油标指示器 (36)9.2.5放油孔和螺塞 (36)9.2.6起盖螺钉 (37)9.2.7定位销 (37)10 设计小结 (37)11 参考资料 (37)1 设计题目设计任务：设计皮带运输机的圆锥-圆柱齿轮减速器。

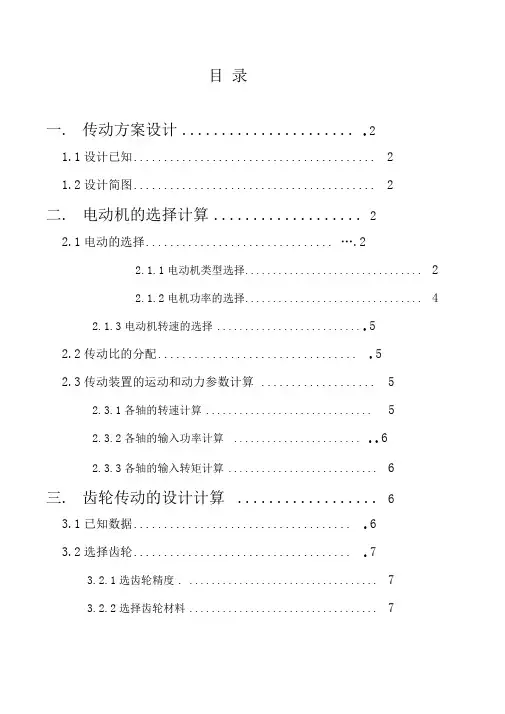

目录一. 传动方案设计...................... .21.1设计已知 (2)1.2设计简图 (2)二. 电动机的选择计算 (2)2.1电动的选择............................... . (2)2.1.1电动机类型选择 (2)2.1.2电机功率的选择 (4)2.1.3电动机转速的选择 .......................... .52.2传动比的分配................................. .52.3传动装置的运动和动力参数计算 (5)2.3.1各轴的转速计算 (5)2.3.2各轴的输入功率计算 ....................... ..62.3.3各轴的输入转矩计算 (6)三. 齿轮传动的设计计算 (6)3.1已知数据.................................... .63.2选择齿轮.................................... .73.2.1选齿轮精度. (7)3.2.2选择齿轮材料 (7)3.2.3 许用应计算................................ ..73.2.4按接疲劳强度进行设计 ...................... . (7)325校核齿根弯曲疲劳强度 (9)326计算齿轮的圆周速度 (9)327齿轮的受力分析 (9)四•轴的设计计算及联轴器的选择.......... .104. 1选择轴的材料.............................. .104. 2初算轴径................................. .104. 3联轴器的选择 (10)4. 4轴承的选择.................................. .104. 5齿轮的结构设计........................ .104. 6轴的设计计算.............................. .114.6.1轴径和轴长的设计 (11)4.6.2低的校核 (11)五•键连接的选择计算 (13)六. 滚动轴承的校核 .......... ..136.1低速轴轴承的校核 (13)6.1.1轴的受力状况及轴承载荷计算 (13)6.1.2当量动载荷 (14)6.1.3求轴承的寿命 (14)七. 润滑和密圭寸方式的选择............ ..147.1齿轮润滑剂的选择.......................... . .147.2齿轮的润滑方式............................. .157.3轴承的润滑................................ .157.4密封方式的确定..15 八. ..................................... 箱体及结构附件设计和计算....................... ..158.1减速器铸造箱体的结构尺寸 ................... (15)8.2附件设计 .................................. (15)九•设计小结 (16)十.参考资料 .......................... .17传动方案设计1.1设计已知于铸工车间运型砂，单班制工作( 8小时工作制)，有轻微振动，使用寿命为10年，轴承寿命为3年。

本科生课程设计成绩评定表姓 名 性 别专业、班级课程设计题目：单级斜齿圆柱齿轮减速器设计 课程设计答辩或质疑记录：成绩评定依据：装配图及平时表现50%； 零件图10%； 说明书20%； 答辩20%； 总计100% 装配图及平时表现： 零件图： 说明书： 答辩：最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字： 罗齐汉2013年 1 月 25日课程设计任务书学生姓名：专业班级： 指导教师：工作单位： 题目：单级斜齿圆柱齿轮减速器设计 初始条件：设计带式运输机的单级斜齿圆柱齿轮减速器，用于铸工车间运型砂，单班制工作，工作有轻微振动，使用寿命为10年（其中轴承寿命为3年），其传动示意图及原始数据如下：原始数据：运输带工作拉力F （N ）运输带速度v(m/s)卷筒直径D(mm)5000 2.9 2201． 电动机 2． 联轴器 3． 斜齿圆柱齿轮减速器 4． 卷筒 5． 运输带要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）●传动装置的方案设计，传动参数的计算，传动零件、轴和轴承的设计计算。

●减速器装配图一张（主视图、俯视图）A1；●零件工作图一张（低速轴）A2；●设计计算说明书一份（15～20页，约6000～8000字）●总结和答辩。

时间安排：传动装置的总体设计和传动零件的设计计算阶段，1.5天，（1月14日～1月15日上午）减速器草图设计阶段，3.5天，（1月15日下午～1月18日）完成减速器装配图阶段3天，（1月19日～1月21日）绘制零件工作图，及整理编写说明书阶段2天，1月22日～1月23日）答辩2天，（1月24日～1月25日）指导教师签名：罗齐汉2013年1月14日系主任（或责任教师）签名：刘宁2013年1月14日目录1 减速器的设计任务书 .......... - 3 -2 传动方案设计 ................ -3 -3 电动机的选择计算 ............ -4 -4 齿轮传动的设计计算 .......... - 6 -5 轴的设计计算及联轴器的选择 .. - 9 -6 键连接的选择计算 ........... - 12 -7 滚动轴承的校核 ............. - 13 -8 润滑和密封方式的选择 ....... - 13 -9 箱体及附件的结构设计和计算 . - 15 -10 设计小结 .................. - 16 -11 参考资料 .................. - 16 -1 减速器的设计任务书1.1 设计目的：设计带式运输机的单级斜齿圆柱齿轮减速器。

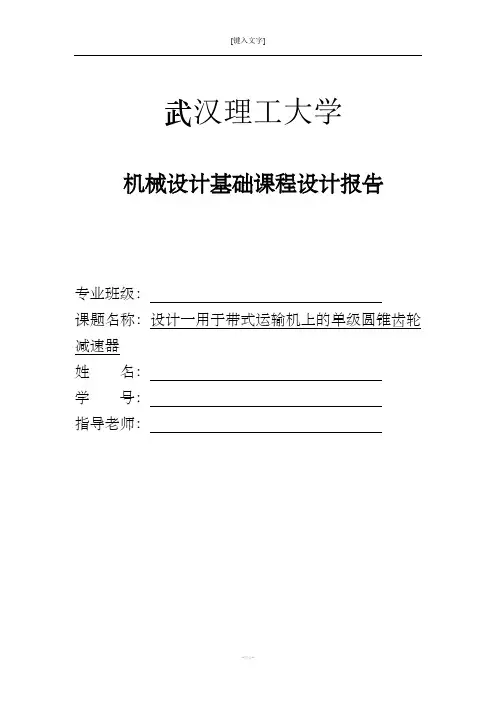

武汉理工大学机械设计基础课程设计报告专业班级：课题名称：设计一用于带式运输机上的单级圆锥齿轮减速器姓名：学号：指导老师：完成日期：一 、电动机的设计1．电动机类型选择按工作要求和条件选取Y 系列一般用途的全封闭（自扇）冷笼型三相异步电动机。

2．选择电动机容量 (1)计算工作机所需功率PwP w == 4000×1.2/1000×0.98 Kw ≈ 11Kw其中，带式输送机的效率:ηw =0.98(查《机械设计、机械设计基础课程设计》P131附表10-1)。

(2)计算电动机输出功率P 0按《机械设计、机械设计基础课程设计》P131附表10-1查得V 带传动效率ηb = 0.96，一对滚动球轴承效率ηr = 0.99，一对圆锥齿轮传动效率ηg = 0.97，联轴器效率ηc = 0.98。

（其中，η为电动机至滚筒主动轴传动装置的总效率，包括V 带传动、一对圆锥齿轮传动、两对滚动球轴承及联轴器等的效率）。

传动装置总效率为：η =ηb ηr 2ηg ηc = 0.95×0.992×0.97×0.98 = 0.894， 电动机所需功率为：P 0 = ηwP = 4.90/0.894 Kw ≈ 5.48 Kw 。

根据P 0 选取电动机的额定功率Pm ，使Pm = (1～1.3) P 0 = 5.48 ～ 7.124 Kw 。

为降低电动机重量和成本，由《机械设计、机械设计基础课程设计》P212附表10-112查得电动机的额定功率为Pm = 5.5 Kw 。

(3)确定电动机的转速工作机主轴的转速n w ，即输送机滚筒的转速： n w =Dvπ100060⨯= 60×1.2×1000/3.14×400 r/min≈ 57.30 r/min根据《机械设计、机械设计基础课程设计》P12表3-3确定传动比的范围，取V 带传动比i b = 2～4, 单级圆锥齿轮的传动比i g = 2～3，则传动比范围比 i = (2×2)～（4×3) = 4～12。
