武汉理工大学机械设计基础2008年加06年1月A卷及答案

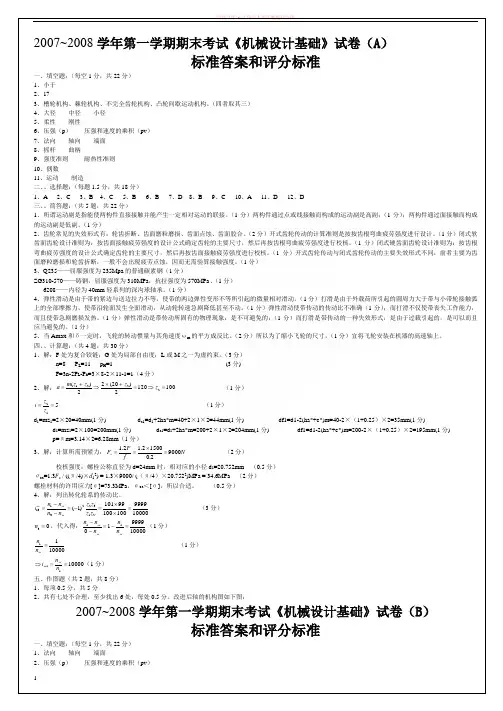

2007~2008学年第一学期期末考试《机械设计基础》试卷（A ）标准答案和评分标准一、填空题：（每空1分，共22分）1、小于2、173、槽轮机构、棘轮机构、不完全齿轮机构、凸轮间歇运动机构。

（四者取其三）4、大径 中径 小径5、柔性 刚性6、压强（p ） 压强和速度的乘积（pv ）7、法向 轴向 端面8、摇杆 曲柄9、强度准则 耐热性准则10、偶数11、运动 制造二、、选择题：（每题1.5分，共18分）1、A2、C3、B4、C5、B6、B7、D8、B9、C 10、A 11、D 12、D三、、简答题：（共5题，共22分）1、所谓运动副是指能使两构件直接接触并能产生一定相对运动的联接。

（1分）两构件通过点或线接触而构成的运动副是高副；（1分）；两构件通过面接触而构成的运动副是低副。

（1分）2、齿轮常见的失效形式有：轮齿折断、齿面磨粒磨损、齿面点蚀、齿面胶合。

（2分）开式齿轮传动的计算准则是按按齿根弯曲疲劳强度进行设计。

（1分）闭式软齿面齿轮设计准则为：按齿面接触疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿根弯曲疲劳强度进行校核。

（1分）闭式硬齿面齿轮设计准则为：按齿根弯曲疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿面接触疲劳强度进行校核。

（1分）开式齿轮传动与闭式齿轮传动的主要失效形式不同，前者主要为齿面磨粒磨损和轮齿折断，一般不会出现疲劳点蚀，因而无需验算接触强度。

（1分）3、Q235——屈服强度为235Mpa 的普通碳素钢（1分）ZG310-570——铸钢，屈服强度为310MPa ，抗拉强度为570MPa .（1分）6208——内径为40mm 轻系列的深沟球轴承。

（1分）4、弹性滑动是由于带的紧边与送边拉力不等，使带的两边弹性变形不等所引起的微量相对滑动。

（1分）打滑是由于外载荷所引起的圆周力大于带与小带轮接触弧上的全部摩擦力，使带沿轮面发生全面滑动，从动轮转速急剧降低甚至不动。

（1分）弹性滑动使带传动的传动比不准确（1分）；而打滑不仅使带丧失工作能力，而且使带急剧磨损发热。

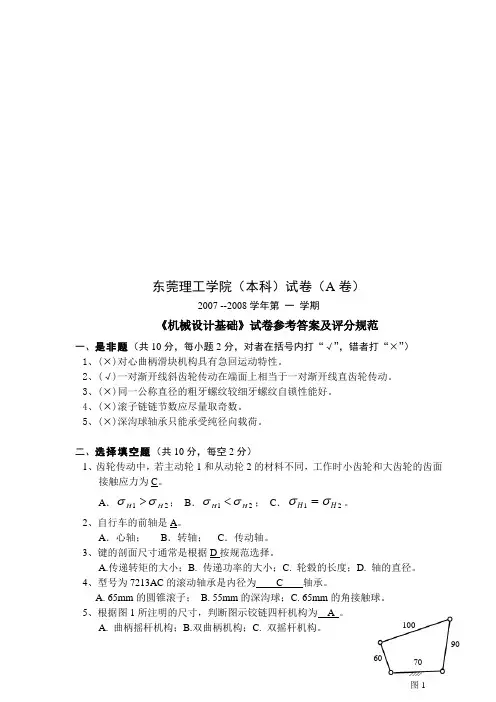

东莞理工学院（本科）试卷（A 卷）2007 --2008学年第 一 学期《机械设计基础》试卷参考答案及评分规范一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。

2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。

3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。

4、(×)滚子链链节数应尽量取奇数。

5、(×)深沟球轴承只能承受纯径向载荷。

二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为C 。

A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。

2、自行车的前轴是A 。

A ．心轴；B ．转轴；C ．传动轴。

3、键的剖面尺寸通常是根据D 按规范选择。

A.传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。

4、型号为7213AC 的滚动轴承是内径为 C 轴承。

A. 65mm 的圆锥滚子；B. 55mm 的深沟球；C. 65mm 的角接触球。

5、根据图1所注明的尺寸，判断图示铰链四杆机构为 A 。

A. 曲柄摇杆机构；B.双曲柄机构；C. 双摇杆机构。

60100 9070 图1三、填空题（共16分，每空1分）1、在凸轮机构中，从动件在推程按等速运动规律运动，则在推程开始 和推程终止两个运动瞬间，给机构带来刚性冲击。

2、带传动中的打滑现象最先出现在带与 小带轮的接触弧上。

3、滚子链传动中产生的跳齿和脱链现象最先出现在大链轮轮齿上。

4、闭式齿轮传动中，齿面点蚀最先出现在靠近节线的齿根面上。

5、试举出轴上零件的两种常用轴向固定形式：轴肩和套筒。

6、用范成法切制正常齿制渐开线规范直齿圆柱齿轮齿廓时，避免根切的最少齿数为 17。

7、三角形螺纹的牙型角=α60度，常用于连接。

A卷课程名称：机械设计基础适用专业／年级：本卷共 5 页考试方式：闭卷笔试考试时间：120 分钟一、判断题（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）1、凸轮机构的从动件采用等速运动规律时可避免刚性冲击。

( )2、渐开线齿轮传动中心距安装略有误差时，齿轮传动比将发生变化。

( )3、铰链四杆机构的最短杆与最长杆长度之和大于其余两杆长度之和时，为双摇杆机构。

( )4、梯形螺纹常用于传动是因为它具有较高效率。

( )5、任何离合器都能在不停机的状态下连接和分离两轴。

( )6、角接触球轴承既能承受径向载荷，又能承受轴向载荷。

( )7、闭式软齿面传动的失效形式主要表现为轮齿的折断。

( )8、在平键联接中，平键的两侧面是工作面。

( )9、带传动在工作时产生弹性滑动是由于过载引起的。

( )10、用范成法加工渐开线标准直齿圆柱齿轮，发生根切的原因是齿数大于17。

( )二、选择题：（本题共10小题，每小题2分，共20分）1、平面四杆机构中，如存在急回运动特性，则其行程速比系数( )。

A．K＞1 B．K=1 C．K＜1 D．K=02、在铰链四杆机构中，机构的传动角 和压力角α的关系是( )。

A．γ=α B．γ=90°－α C．γ=90°+α D．γ=180°－α3、设计滚子从动件凸轮机构时，当凸轮角速度ω、从动件运动规律已知时( )。

A．滚子半径r T越小，压力角α就越小B．滚子半径r T越大，压力角α就越小C．基圆半径r0越大，压力角α就越大D．基圆半径r0越小，压力角α就越大4、渐开线齿轮分度圆的定义是( )。

A．齿轮上具有标准模数和标准压力角的圆B．齿轮上具有标准模数的圆C．齿轮上齿厚与齿槽宽相等的圆D．两个齿轮啮合时作纯滚动的两个圆5、一对渐开线直齿圆柱齿轮的啮合线切于( )。

A．两齿根圆B．两分度圆C．两基圆D．两节圆6、螺纹的牙型角为α，牙侧角为β，升角为ψ，螺纹副的当量摩擦角为ρ'，则螺纹副的自锁条件是( )。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

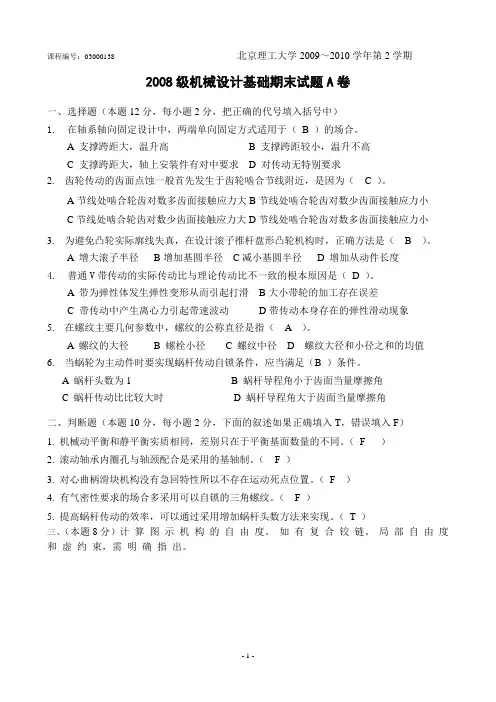

课程编号：03000138北京理工大学2009～2010学年第2学期2008级机械设计基础期末试题A卷一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 在轴系轴向固定设计中，两端单向固定方式适用于（ B ）的场合。

A 支撑跨距大，温升高B 支撑跨距较小，温升不高C 支撑跨距大，轴上安装件有对中要求D 对传动无特别要求2. 齿轮传动的齿面点蚀一般首先发生于齿轮啮合节线附近，是因为（ C ）。

A节线处啮合轮齿对数多齿面接触应力大B节线处啮合轮齿对数少齿面接触应力小C节线处啮合轮齿对数少齿面接触应力大D节线处啮合轮齿对数多齿面接触应力小3. 为避免凸轮实际廓线失真，在设计滚子推杆盘形凸轮机构时，正确方法是（ B ）。

A 增大滚子半径B增加基圆半径C减小基圆半径 D 增加从动件长度4. 普通V带传动的实际传动比与理论传动比不一致的根本原因是（ D ）。

A 带为弹性体发生弹性变形从而引起打滑B大小带轮的加工存在误差C 带传动中产生离心力引起带速波动D带传动本身存在的弹性滑动现象5. 在螺纹主要几何参数中，螺纹的公称直径是指（ A ）。

A 螺纹的大径B 螺栓小径C 螺纹中径D 螺纹大径和小径之和的均值6. 当蜗轮为主动件时要实现蜗杆传动自锁条件，应当满足（B ）条件。

A 蜗杆头数为1B 蜗杆导程角小于齿面当量摩擦角C 蜗杆传动比比较大时D 蜗杆导程角大于齿面当量摩擦角二、判断题（本题10分，每小题2分，下面的叙述如果正确填入T，错误填入F）1. 机械动平衡和静平衡实质相同，差别只在于平衡基面数量的不同。

（F ）2. 滚动轴承内圈孔与轴颈配合是采用的基轴制。

（ F ）3. 对心曲柄滑块机构没有急回特性所以不存在运动死点位置。

（F ）4. 有气密性要求的场合多采用可以自锁的三角螺纹。

（ F ）5. 提高蜗杆传动的效率，可以通过采用增加蜗杆头数方法来实现。

（T ）三、（本题8分）计算图示机构的自由度。

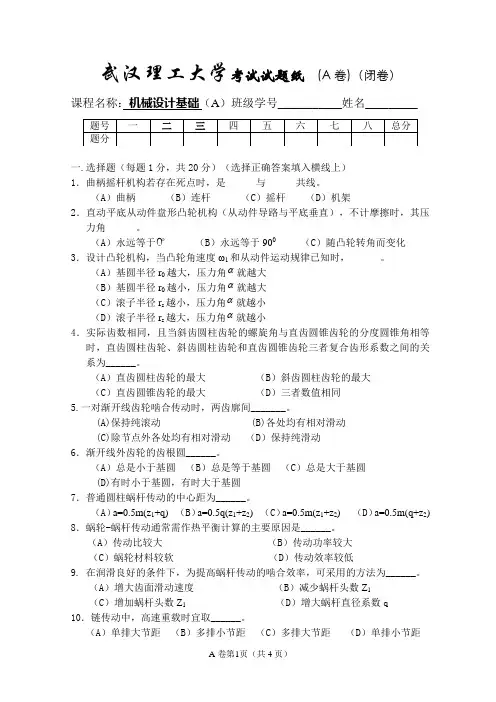

武汉理工大学考试试题纸(A卷)（闭卷）课程名称：机械设计基础（A）班级学号___________姓名_________一.选择题（每题1分，共20分）（选择正确答案填入横线上）1．曲柄摇杆机构若存在死点时，是______与______共线。

（A）曲柄（B）连杆（C）摇杆（D）机架2．直动平底从动件盘形凸轮机构（从动件导路与平底垂直），不计摩擦时，其压力角______。

（A）永远等于0 （B）永远等于900（C）随凸轮转角而变化3．设计凸轮机构，当凸轮角速度ω1和从动件运动规律已知时，______。

（A）基圆半径r0越大，压力角α就越大（B）基圆半径r0越小，压力角α就越大（C）滚子半径r s越小，压力角α就越小（D）滚子半径r s越大，压力角α就越小4．实际齿数相同，且当斜齿圆柱齿轮的螺旋角与直齿圆锥齿轮的分度圆锥角相等时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者复合齿形系数之间的关系为______。

（A）直齿圆柱齿轮的最大（B）斜齿圆柱齿轮的最大（C）直齿圆锥齿轮的最大（D）三者数值相同5.一对渐开线齿轮啮合传动时，两齿廓间_______。

(A)保持纯滚动 (B)各处均有相对滑动(C)除节点外各处均有相对滑动（D）保持纯滑动6．渐开线外齿轮的齿根圆______。

（A）总是小于基圆（B）总是等于基圆（C）总是大于基圆(D)有时小于基圆，有时大于基圆7．普通圆柱蜗杆传动的中心距为______。

（A）a=0.5m(z1+q) （B）a=0.5q(z1+z2) （C）a=0.5m(z1+z2)（D）a=0.5m(q+z2) 8．蜗轮-蜗杆传动通常需作热平衡计算的主要原因是______。

（A）传动比较大（B）传动功率较大（C）蜗轮材料较软（D）传动效率较低9. 在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为______。

（A）增大齿面滑动速度（B）减少蜗杆头数Z1（C）增加蜗杆头数Z1（D）增大蜗杆直径系数q10．链传动中，高速重载时宜取______。

六、在图示轮系中,已知各轮的齿数为ｚ１=30,ｚ２=ｚ4= 40,z3=120,ｚ5=30,z6=110。

试求该轮系的传动比i16。

(16分)七、图示轴选用圆锥滚子轴承，正装。

已知R1=1800N，R2=3600N，轴向外载荷AF =500N，（方向如图示）。

求两轴承所受轴向载荷A1，A2大小与方向（方向在图上标明）。

(圆锥滚子轴承的内部轴向力S=RY2，Y=1.8)（12分）。

八、图中结构设计错误处已经标出序号，按序号一一说明错误原因。

（14分）。

武汉理工大学教务处试题标准答案及评分标准用纸| 课程名称机械设计基础A （ A 卷） | 一、（各1分）1. √2. √3. ×4. √5. √6. √7. ×8. √9. √ 10. ×装 二、（各2分）| 1.B 2.A 3.A 4.B 5.B 6.A 7.B | 三、1．深沟球轴承(2分)。

40mm(2分) | 2. 3/n p c d(2分), 321倍(2分)| 3. 按接触疲劳强度设计(2分)，弯曲疲劳强度校核(2分) 钉 四、F=3x8-2x10- 2= 2 , A 处—复合铰链(3分)，I 或J 处—虚约束(3分) (1) (1) (1) (1) | （误判局部自由度不倒扣分）五、（力下标不写扣1分）解释：（1）齿轮1右旋(2分)，齿轮2左旋(2分)（2）齿轮1轴向力水平向左(2分)，齿轮2轴向力水平向右(2分)，齿轮3 轴向力水平向左(2分)齿轮4轴向力垂直纸面向内(2分)| 六、 34122112-=-==zz n n i ， (3) (1) (2)53646336z z zz n n n n i H H H=--=， 266361121n n i i HH==-=(1) (3) (3) 33.732261216-=-==H i i i （3分） 七、N YR S 500211==（1分） NYR S 1000222==（1分）|NS N F S A 500150012==+ （3分） 轴承1压紧，轴承2放松（3分）,150021N F S A A =+=（2分） ,100022N S A ==（2分）八、（意思答对即可，文字不要求相同；错误指出即可）（各2分）1)轴肩过高挡住了内圈，轴承不便于折卸； 2)两边均有轴肩，齿轮无法安装；3)键的顶面应与轮毂槽底面有间隙，且轮毂槽应开通， 轴上键槽处应有局部剖视；（也可说明两键不在同一方位，不便于加工。

(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。

《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。

4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。

8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。

10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。

15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中，从动件的运动规律完全由来决定。

17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。

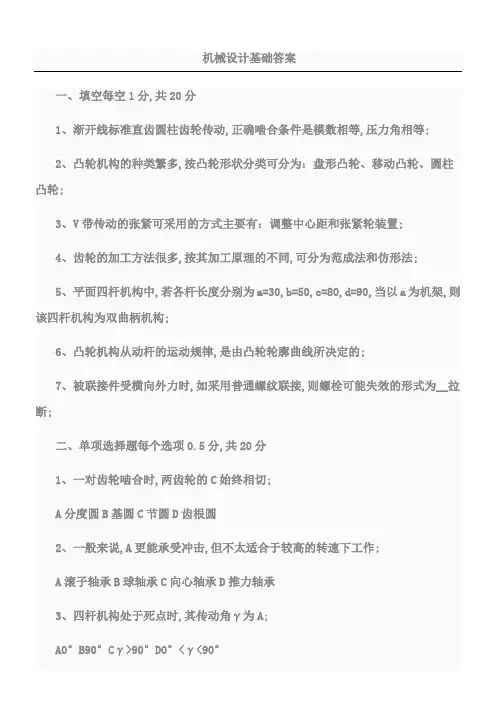

一、填空每空1分,共20分1、渐开线标准直齿圆柱齿轮传动,正确啮合条件是模数相等,压力角相等;2、凸轮机构的种类繁多,按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮;3、V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置;4、齿轮的加工方法很多,按其加工原理的不同,可分为范成法和仿形法;5、平面四杆机构中,若各杆长度分别为a=30,b=50,c=80,d=90,当以a为机架,则该四杆机构为双曲柄机构;6、凸轮机构从动杆的运动规律,是由凸轮轮廓曲线所决定的;7、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为__拉断;二、单项选择题每个选项0.5分,共20分1、一对齿轮啮合时,两齿轮的C始终相切;A分度圆B基圆C节圆D齿根圆2、一般来说,A更能承受冲击,但不太适合于较高的转速下工作;A滚子轴承B球轴承C向心轴承D推力轴承3、四杆机构处于死点时,其传动角γ为A;A0°B90°Cγ>90°D0°<γ<90°4、一个齿轮上的圆有B;A齿顶圆和齿根圆B齿顶圆,分度圆,基圆和齿根圆C齿顶圆,分度圆,基圆,节圆,齿根圆D分度圆,基圆和齿根圆5、如图所示低碳钢的σ－ε曲线,,根据变形发生的特点,在塑性变形阶段的强化阶段材料恢复抵抗能力为图上C段;AoabBbcCcdDde6、力是具有大小和方向的物理量,所以力是d;A刚体B数量C变形体D矢量7、当两轴距离较远,且要求传动比准确,宜采用;A带传动B一对齿轮传动C轮系传动D螺纹传动8、在齿轮运转时,若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动,则轮系称为A;A行星齿轮系B定轴齿轮系C定轴线轮系D太阳齿轮系9、螺纹的a被称为公称直径;A大径B小径C中径D半径10、一对能满足齿廓啮合基本定律的齿廓曲线称为D;A齿轮线B齿廓线C渐开线D共轭齿廓B11、在摩擦带传动中是带传动不能保证准确传动比的原因,并且是不可避免的;A带的打滑B带的弹性滑动C带的老化D带的磨损D12、金属抵抗变形的能力,称为D;A硬度B塑性C强度D刚度B13、凸轮轮廓与从动件之间的可动连接是 B;A转动副B高副C移动副D可能是高副也可能是低副14、最常用的传动螺纹类型是c;A普通螺纹B矩形螺纹C梯形螺纹D锯齿形螺纹15、与作用点无关的矢量是c;A作用力B力矩C力偶D力偶矩16、有两杆,一为圆截面,一为正方形截面,若两杆材料,横截面积及所受载荷相同,长度不同,则两杆的c不同;A轴向正应力σB轴向线应变εC轴向伸长△lD横向线应变17、作用于某一物体同一点上的两个力,F1=5N,F2=12N;当两个力的夹角为d__时,它们的合力大小为7N;A300B600C900D180018、为使移动后的作用力与原作用力等效,应附加一c;A作用力B力矩C力偶D平衡力系19、阶梯轴应用最广的主要原因是a;A便于零件装拆和固定B制造工艺性好C传递载荷大D疲劳强度高20、使渐开线齿廓得以广泛应用的主要原因之一是A;A中心距可分性B齿轮啮合重合度大于1C啮合角为一定值D啮合线过两齿轮基圆公切线21、V带传动属于__B__;A电传动B摩擦传动C液压传动D啮合传动22、7、由力的可传性原理可知,力对刚体的作用效果不取决于力的c;A作用线B方向C作用点D大小23、普通V带按截面尺寸由小到大分为__D__七种;AGFCDEBABEBCBAZYCABCDEFGDYZABCDE24、闭式传动软齿面齿轮的主要失效形式是b;A齿面胶合B齿面点蚀C齿根折断D齿面磨损25、一对啮合传动齿轮的材料应A;A小齿轮材料力学性能略好B相同C大、小齿轮材料不同D大齿轮材料力学性能略好26、载荷中等冲击,频繁启动和正反转、两轴对中不准确的情况下,联结两轴宜选用c联轴器;A刚性固定式B刚性补偿式C弹性D安全27、凸轮机构的从动件作等加速等减速运动规律,对机构造成b;A刚性冲击B柔性冲击C无冲击D内冲击28、材料相同、横截面面积相等的两拉杆,一为圆形截面,另一为方形截面,在相同拉力作用下,两拉杆横截面上的应力a;A相等B圆杆大于方杆C方杆大于圆杆D长杆大于短杆29、齿轮正变位可以d;A提高齿轮传动的重合度B提高从动齿轮转速C改变齿廓形状D提高其承载能力30、一对齿轮连续传动的条件是B;A模数相等B重合度大于1C压力角相等D传动比恒定31、6.12在曲柄摇杆机构中,当曲柄为原动件,摇杆为从动件时,可将B;A转动变为往复移动B连续转动变为往复摆动C往复移动变为转动D往复摆动变为连续转动32、组成凸轮机构的基本构件有A;A3个B2个C5个D4主动件从动件机架33、如图所示该机构是A;A平底移动从动件盘形凸轮机构B曲柄滑块机构C滚子直动从动件盘形凸轮机构D偏心轮机构34、如图所示凸轮机构的推程运动角是A;A120°B110°C70°D40°35、理论上,标准直齿圆柱齿轮不产生根切的最小齿数是c;AZmin＝14BZmin＝24CZmin＝17DZmin＝2136、确定平行轴定轴轮系传动比符号的方法为c;A只可用－1m确定B只可用画箭头方法确定C既可用－1m确定也可用画箭头方法确定D用画箭头方法确定B37、凸轮机构中从动件的推程采用等速运动规律时,在会发生刚性冲击;A推程的全过程B推程开始瞬时C远休止时D推程的中点38、一圆轴用低碳钢材料制作,若抗扭强度不够,则c对于提高其强度较为有效;A改用合金钢材料B改用铸铁C增加圆轴直径,且改用空心圆截面D减小轴的长度39、7.12如图所示凸轮机构中,c从动件的摩擦损失小且传力性能好;A图aB图bC图c40、带传动采用张紧轮的目的是___A_;A调整带的张紧力B提高带的寿命C减轻带的弹性滑动D提高带的承载能力三、判断题每题0.5分,共10分∨1、齿轮传动的标准安装是指：分度圆与节圆重合;∨2、滚动轴承代号“6215”的含义是深沟球轴承,直径系列2,内径75mm;×3、键联接的主要用途是：轴向固定;×4、渐开线齿廓形状取决于分度圆直径大小;基圆∨5、标准滚动轴承的组成：内圈、外圈、滚动体、保持架;×6、采用合金钢能提高轴的刚度;∨7、工程中常以最大单位长度扭转角不得超过许可的单位长度扭转角作为圆轴扭转时的刚度条件;×8、按轴的受载情况可分为：传动轴、心轴、正轴;转轴∨9、带在工作时产生弹性滑动,是由于带的紧边与松边拉力不等;×10、传动轴是既传递扭矩又承受弯矩的轴;×11、按照有关标准就能选用的零部件,称为标准件,如螺栓、螺母、轴承、齿轮、内燃机的曲轴等;∨12、力偶对刚体的转动效应与它在作用面内的位置无关;×13、运动副是联接,联接也是运动副;×14、物体的平衡就是指物体静止不动;×15、铰链四杆机构根据各杆的长度,即可判断其类型;∨16、柔性约束只能承受拉力,而不能承受压力;×17、点在某瞬时的速度为零,那么该瞬时点的加速度也为零;×18、由于移动副是构成面接触的机械设计基础试卷及答案一一、填空题30分1、根据轮系中各轮轴线在空间的相对位置是否固定,轮系分和两类;2、按轴的承载情况不同,可分为,,;3、当两个构件通过运动副联接,任一个构件的运动受到限制,从而使自由度减少,这种限制就称为;4、一对直齿圆柱齿轮要正确啮合,其和必须相等;5、铰链四杆机构的基本类型有、、三种;6、加惰轮的轮系只改变,不改变;7、直齿圆柱齿轮的基本参数有、、、齿顶高系数和顶隙系数;8、凸轮机构按从动件形式的不同可分为从动杆、从动杆和从动杆;9、键联接主要用于联接和用来确定转动零件的和;10、螺纹联接的防松方法常用、、;11、根据摩擦性质的不同,轴承可以分为两大类;12、根据工作原理的不同,离合器主要分为两大类三、选择题：15分1、机械中常利用的惯性力来越过机构的死点位置;A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是;A、30°B、55°C、60°3、个构件直接接触产生某种相对运动的联接称为运动副;A、1B、2C、34、标准齿轮的压力角为20°,在上;A、基圆B、分度圆C、节圆5、复合铰链的转动副数为;A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动;A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下,分度圆与节圆不重合;7、螺纹的公称直径是指;A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的倍;A、1/2B、2C、3/29、一个作平面运动的构件具有个自由度;A、1B、2C、310、在不能开通孔或拆卸困难的场合宜采用;A、圆柱销B、圆锥销55°C、内螺纹圆柱销圆锥销四、指出下面机构运动简图中的复合铰链、局部自由度和虚约束,并计算机构的自由度,并判断机构是否具有确定的相对运动;15分五、已知一定轴轮系如图所示,已知Z1=40,Z2=80,Z3=20,Z4=60,Z5=25,Z6=50,Z7=3,Z8=30,n1=1440r/min,求1轮系的传动比；2末轮的转速n8；3假定轮1的转向如图,在图中标出各轮的转向;15分2007～2008下学期机械设计基础期考试题B参考答案一、填空题1、定轴轮系周转轮系2、心轴转轴传动轴3、约束数压力角5、曲柄摇杆机构双曲柄机构双摇杆机构6、方向传动比7、齿数模数压力角8、尖顶滚子平底9、轴轴上零件周向固定传递转矩10、摩擦防松机械防松铆钉防松11、滑动轴承滚动轴承12、啮合式摩擦式三、选择题1、C2、C3、B4、B5、B6、A7、C8、A9、C10、C四、解：n=7Pl=9Ph=1F＝3n－2Pl－Ph＝3×7－2×9－1＝2因为原动件说明数目与自由度数相同,所以有确定的运动;五、解：i18=120n8=36r/min机械设计基础试卷及答案二一、选择题：本题共10个小题,每小题2分,共20分1．在一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为A．轮齿疲劳折断B.齿面疲劳点蚀C．齿面胶合D.齿面塑性变形3．在下列四种型号的滚动轴承中,只能承受径向载荷的是A．6208B.N208C.3208D.52084．下列四种螺纹中,自锁性能最好的是A．粗牙普通螺纹B.细牙普通螺纹C．梯形螺纹D.锯齿形螺纹7．普通平键接联采用两个键时,一般两键间的布置角度为A．90°B.120°C.135°D.180°9．对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是A．拉力B.扭矩C．压力D.拉力和扭矩二、填空题：本大题共10个小题,每空1分,共20分;1．轴如按受载性质区分,主要受的轴为心轴,主要受的轴为传动轴;2．代号62203的滚动轴承,为轴承,其内径为mm;3．在一般机械中的圆柱齿轮传动,往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时,工作齿宽b应取;4．普通平键联接的工作面是键的；楔键联接的工作面是键的;5．为了便于互换及适应大量生产,轴承内圈孔与轴的配合采用制,轴承外圈与轴承座孔的配合采用制;7．按照平面图形的形状,螺纹分为、和等;8．按照工作条件,齿轮传动可分为和两种;9．齿轮传动设计时,软齿面闭式传动通常先按设计公式确定传动尺寸,然后验算轮齿弯曲强度;10．直径较小的钢制齿轮,当齿根圆直径与轴径接近时,可以将齿轮和轴做成一体,称为;三、简答题：本大题共6个小题,每题5分,共30分;1．简述螺纹联接的基本类型主要有哪四种2．提高螺栓联接强度的措施有哪些6．滚动轴承的基本类型有哪些标准答案一、选择题：1－5：BCBDC6－10：DBDDD二、填空题：1．弯矩,转矩2．深沟球轴承,173．大于,大齿轮齿宽b24．两侧面,上下面5．基孔,基轴6．静应力,变应力,循环变应力7．三角形螺纹,梯形螺纹,锯齿形螺纹8．开式传动,闭式传动9．齿面接触强度10．齿轮轴三、简答题：1．螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接;2．降低螺栓总拉伸载荷的变化范围；改善螺纹牙间的载荷分布；减小应力集中；避免或减小附加应力;3．闭式蜗杆传动的功率损耗包括三部分：轮齿啮合的功率损耗,轴承中摩擦损耗和搅动箱体内润滑油的油阻损耗;4．适于中心矩较大的场合；……………1分带具有良好的扰性,可缓和冲击、吸收振动；……………1分过载时带与带轮间会出现打滑,打滑虽使传动失效,当可防止损坏其他零件；…………2分结构简单、成本低廉……………1分5．调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承等;……………0.5分机械设计基础试卷及答案三一、选择题：本题共10个小题,每小题2分,共20分1．齿轮传动中,轮齿的齿面疲劳点蚀,通常首先发生在A．齿顶部分 B.靠近节线的齿顶部分C．齿根部分 D.靠近节线的齿根部分4．齿轮传动中,通常开式传动的主要失效形式为A．轮齿折断 B.齿面点蚀C．齿面磨损D.齿面胶合7．在下列四种型号的滚动轴承中,只能承受轴向载荷的是A．6208B.N2208C.3208D.52089．代号为1318的滚动轴承,内径尺寸d为A.90mmB.40mmC.19mmD.8mm10．下列哪种螺纹主要用于联接A.矩形螺纹B.梯形螺纹C.锯齿形螺纹D.三角形螺纹二、填空题：本大题共10个小题,每空1分,共20分;把答案填在题中横线上; 1．软齿面齿轮是指轮齿的齿面硬度HBS；在一般情况下,闭式软齿面齿轮传动的主要失效形式是;2．按照螺旋线的旋向,螺纹分为和;4．键是标准件,主要分为、、楔键和切向键等;5．开式齿轮传动的主要失效形式是磨损,固通常只进行计算;6．开始齿轮传动通常采用人工定期加油润滑的方式；闭式齿轮传动通常采用或的方式;7．滚动轴承一般是由、、和保持架组成;9．按照承受载荷的方向或公称接触角的不同,滚动轴承可分为和;三、简答题：本大题共6个小题,每题5分,共30分;把答案填在题中横线上; 1．简述轮齿的失效形式主要有哪五种3．试说明滚动轴承代号6308的含义;4．简述联轴器的分类及各自的特点;5．常用的螺纹紧固件有哪些一、选择题：1－5：DDDCC 6-10：BBAAD二、填空题：1．≤350,点蚀2．国家标准,行业标准3．左旋螺纹,右旋螺纹4．平键,半圆键5．弯曲强度6．浸油润滑,喷油润滑7．滚子链,齿形链8．外圈,内圈,滚动体9．向心轴承,推力轴承10．螺旋弹簧,环形弹簧三、简答题：1．轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 (1)2．若带所需传递的圆周力超过带与轮面间的极限摩擦力总和时,带与带轮将发生显着的相对滑动,这种现象称为打滑;…………2分这种由于材料的弹性变形而产生的滑动称为弹性滑动;…………2分打滑应当避免,弹性滑动不可避免;…………1分3．6─深沟球轴承…………1分3─中系列…………1分08─内径d=40mm…………1分公差等级为0级…………1分游隙组为0组…………1分4．联轴器分为刚性联轴器和弹性联轴器;…………1分刚性联轴器又分为固定式和可移式;…………1分固定式刚性联轴器不能补偿两轴的相对位移;…………1分可移式刚性联轴器能补偿两轴的相对位移;…………1分弹性联轴器包含弹性元件,能补偿两轴的相对位移,并具有吸收振动和缓和冲击的能力;…………1分5．常用的螺纹紧固件品种很多,包括螺栓、双头螺柱、螺钉、紧定螺钉、螺母、垫圈等;机械设计基础试卷及答案四一、填空题每空1分,共30分1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体;2、平面运动副可分为______低副__和____高副___,低副又可分为__转动副_____和___移动副____;3、轮系运动时,所有齿轮几何轴线都固定不动的,称___定轴轮系____轮系,至少有一个齿轮几何轴线不固定的,称___行星轮系______轮系;4、为保证带传动的工作能力,一般规定小带轮的包角α≥___120°_______;5、若键的标记为键B20×70GB1096－79,则该键为__B____平键,b＝___20___,L ＝_____70___;6、轴的作用是_____支承轴上的旋转零件________________________;按轴的承载情况不同,可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______;7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的;8、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________;9、在蜗轮齿数不变的情况下,蜗杆的头数越少,则传动比就越_______大_____;10、齿轮啮合时,当主动齿轮的____齿根__推动从动齿轮的___齿顶___,一对轮齿开始进入啮合,所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___,两轮齿即将脱离啮合,所以终止啮合点为________主动轮齿顶圆____与啮合线的交点;11、滚动轴承内圈与轴颈的配合采用____基孔制__制,外圈与轴承孔的配合采用基轴制_______制;二、判断题每题1分,共10分1、基圆以内有渐开线; ×2、极位夹角是曲柄摇杆机构中,摇杆两极限位置的夹角;×3、螺纹联接是不可拆联接; ×4、机构处于死点位置时,其传动角等于90°;×5、凸轮轮廓的形状取决于从动件的运动规律; ×6、蜗杆传动一般用于大速比的场合; √7、楔键的两侧面是工作面; ×8、普通车床变速箱内齿轮的润滑方式时油雾润滑; ×9、滚动轴承的基本额定动载荷C值越大,则轴承的承载能力越高; √10、带传动的弹性滑动是不可避免的,打滑是可以避免的; √三、选择题每题2分,共20分1、为使机构顺利通过死点,常采用在高速轴上装什么轮增大惯性 BA、齿轮B、飞轮C、凸轮2、为了使相啮合的一对齿轮其强度和寿命接近,通常 B ;A、齿轮的硬度大于小齿轮的硬度B、小齿轮的硬度大于大齿轮的硬度C、大、小齿轮的硬度相同3、下列哪一种普通平键用于轴端; C ;A、A型B、B型C、C型4、渐开线在基圆上的压力角为多大AA、0°B、20°C、90°5、下列螺纹用于传动的是 A ;A、梯形螺纹B、管螺纹C、普通螺纹6、在下列平面四杆机构中,无论以哪一构件为主动件,都不存在死点位置C ;A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构7、在螺栓联接中,当有一个被联接件较厚,而且需要经常拆卸时,宜选用的联接类型是A 联接;A、双头螺柱B、紧定螺栓C、普通螺栓8、用来传递双向转矩的一对切向键,在轴上相隔多少度为宜 CA、90°～120°B、135°～150°C、120°～135°9、带传动的主要失效形式是带的A ;A、疲劳断裂和打滑B、磨损和打滑C、磨损和疲劳断裂10、当凸轮机构的从动件选用摆线运动规律时,其从动件的运动 C ;A、将产生刚性冲击B、将产生柔性冲击C、没有冲击四、简答题每题3分,共12分1、简述齿廓啮合基本定律;不论齿廓在任何位置接触,过接触点所做的公法线一定通过连心线上一定点,才能保证传动比恒定不变2、说明螺纹连接的基本类型及应用;螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接;螺栓连接用于被连接件不厚、通孔且经常拆卸的场合；双头螺柱连接用于被连接件之一较厚、盲孔且经常拆卸的场合；螺钉连接用于被连接件之一较厚、盲孔且不经常拆卸的场合;3、轴上零件的周向及轴向固定各有哪些方法分别适用于什么场合各举出两种及四种以上方法周向固定：键连接、花键连接、过盈配合连接轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈4、说明带的弹性滑动与打滑的区别;弹性滑动是由于带传动时的拉力差引起的,只要传递圆周力,就存在着拉力差,所以弹性滑动是不可避免的；而打滑是由于过载引起的,只要不过载,就可以避免打滑,所以,打滑是可以避免的;五、计算题共20分1、说明机构具有确定相对运动的条件,并判断机构运动是否确定6分已知一、解：机构具有确定相对运动的条件是：机构的自由度数等于机构中接受外界给定运动规律的原动件的个数;n＝3,PL＝3,PH＝2机构自由度F＝3n－2PL－PH＝1,因为W＝1＝F,所以机构的运动确定;2、对外啮合渐开线标准直齿圆柱齿轮的标准中心距a＝150mm,齿数Z1＝20,Z2＝80,齿顶高系数ha＝1,压力角＝20°;试求这对齿轮的模数m,传动比i12,节圆直径及啮合角;8分3、如下图所示轮系中,已知Z1＝16,Z2＝32,Z3＝20,Z4＝40,Z5＝4,Z6＝40,若n1＝800r/min,求蜗轮的转速n6及各轮的转向;6分六、分析齿轮轴系上的错误结构,并改正;轴承采用油润滑;8分。

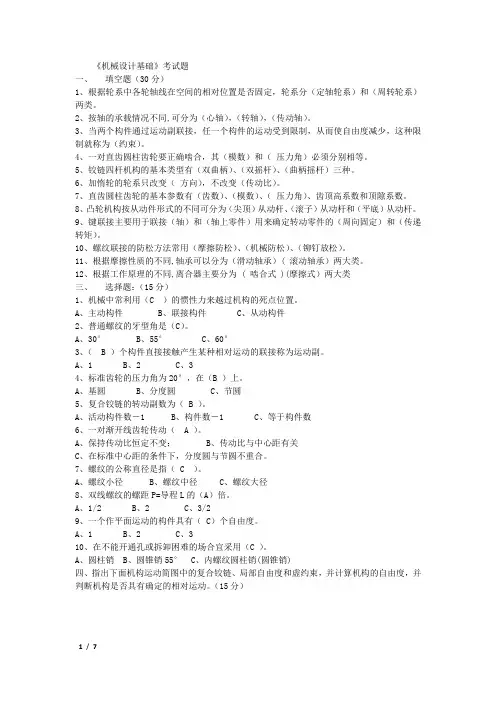

《机械设计基础》考试题一、填空题（30分）1、根据轮系中各轮轴线在空间的相对位置是否固定，轮系分（定轴轮系）和（周转轮系）两类。

2、按轴的承载情况不同,可分为（心轴），（转轴），（传动轴）。

3、当两个构件通过运动副联接，任一个构件的运动受到限制，从而使自由度减少，这种限制就称为（约束）。

4、一对直齿圆柱齿轮要正确啮合，其（模数）和（压力角）必须分别相等。

5、铰链四杆机构的基本类型有（双曲柄）、（双摇杆）、（曲柄摇杆）三种。

6、加惰轮的轮系只改变（方向），不改变（传动比）。

7、直齿圆柱齿轮的基本参数有（齿数）、（模数）、（压力角）、齿顶高系数和顶隙系数。

8、凸轮机构按从动件形式的不同可分为（尖顶）从动杆、（滚子）从动杆和（平底）从动杆。

9、键联接主要用于联接（轴）和（轴上零件）用来确定转动零件的（周向固定）和（传递转矩）。

10、螺纹联接的防松方法常用（摩擦防松）、（机械防松）、（铆钉放松）。

11、根据摩擦性质的不同,轴承可以分为（滑动轴承）( 滚动轴承）两大类。

12、根据工作原理的不同,离合器主要分为 ( 啮合式 )(摩擦式）两大类三、选择题：（15分）1、机械中常利用（C ）的惯性力来越过机构的死点位置。

A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是（C）。

A、30°B、55°C、60°3、（ B ）个构件直接接触产生某种相对运动的联接称为运动副。

A、1B、2C、34、标准齿轮的压力角为20°，在（B ）上。

A、基圆B、分度圆C、节圆5、复合铰链的转动副数为（ B ）。

A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动（ A ）。

A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下，分度圆与节圆不重合。

7、螺纹的公称直径是指（ C ）。

A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的（A）倍。

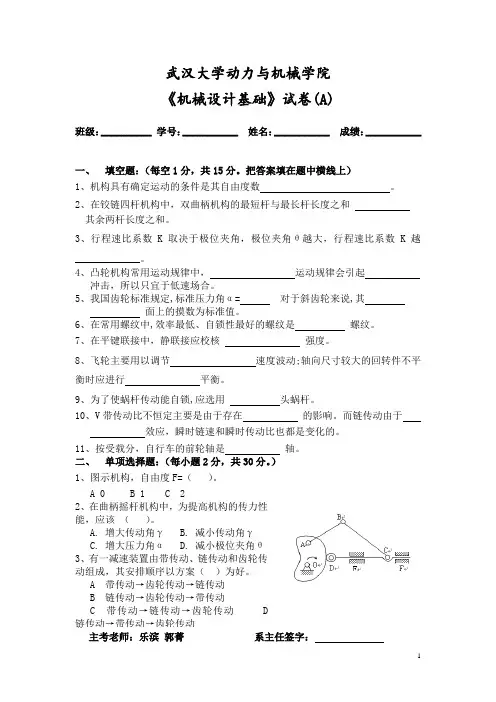

武汉大学动力与机械学院《机械设计基础》试卷(A)班级：__________ 学号：___________ 姓名：___________ 成绩：___________一、填空题：（每空1分，共15分。

把答案填在题中横线上）1、机构具有确定运动的条件是其自由度数。

2、在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和其余两杆长度之和。

3、行程速比系数K取决于极位夹角，极位夹角θ越大，行程速比系数K越_____________。

4、凸轮机构常用运动规律中，运动规律会引起冲击，所以只宜于低速场合。

5、我国齿轮标准规定,标准压力角α= 对于斜齿轮来说,其面上的摸数为标准值。

6、在常用螺纹中,效率最低、自锁性最好的螺纹是螺纹。

7、在平键联接中，静联接应校核强度。

8、飞轮主要用以调节速度波动;轴向尺寸较大的回转件不平衡时应进行平衡。

9、为了使蜗杆传动能自锁,应选用头蜗杆。

10、V带传动比不恒定主要是由于存在的影响。

而链传动由于效应，瞬时链速和瞬时传动比也都是变化的。

11、按受载分，自行车的前轮轴是轴。

二、单项选择题：（每小题2分，共30分。

）1、图示机构，自由度F=（）。

A 0B 1C 22、在曲柄摇杆机构中，为提高机构的传力性能，应该（）。

A. 增大传动角γB. 减小传动角γC. 增大压力角αD. 减小极位夹角θ3、有一减速装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（）为好。

A 带传动→齿轮传动→链传动B 链传动→齿轮传动→带传动C 带传动→链传动→齿轮传动 D链传动→带传动→齿轮传动主考老师：乐滨郭菁系主任签字：4、为使凸轮实际轮廓不变尖或相交，设计时应保证滚子半径r 和理论轮廓最小曲率半径ρmin 的关系是 。

A r ﹥ρminB r=ρminC r ﹤ρminD 都不是。

5、带传动设计时，主要应防止（ ）。

A 弹性滑动 B 打滑 C 磨损 D 静载拉断6、链条由于静强度不够而被拉断，多发生在 情况下。

武汉理工大学2014年《机械设计+机械原理》考研模拟试题一编写：亿研考研团队一.判断题（正确的在题后括号内填“T”，错误的填“F”，共15分）1、在铰链四杆机构中，通过取不同构件作为机架，则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构。

（ F ）杆长和条件2、在转动副和移动幅中都存在复合铰链。

（F ）只有转动副中有3、槽轮机构的运动系数 不会等于零或1。

（T ）0和1之间4、一只直齿轮和一只斜齿轮，只要满足两者的模数和压力角相等就可以正确啮合。

（F ）5、渐开线上个点的压力角不同，其中基圆上的压力角为0 。

（T ）6、硬齿面齿轮只可能产生轮齿折断，不会产生齿面点蚀。

（ F ）7、带速越高，产生的离心应力越大，因此应将带传动布置在多级传动的低速级。

（F ）带传动要考虑载荷8、平键连接结构简单、装拆容易、对中性好，但不能够同时承受径向力和轴向力。

（T ）9、设计圆柱齿轮传动时，通常使小齿轮的尺宽略大于大齿轮的尺宽，主要是为了提高小齿轮的强度。

（F ）10、滚动轴承内座圈与轴颈的配合，通常采用基孔制。

（T ）11、万向联轴器既能用于两轴线有较大位移的场合，也能用于有较大径向位移的场合。

（T ）12、螺纹联接中，有时在一个螺栓上拧上两个螺母，目的是为了增加受载螺纹的圈数，有利于提高螺栓的强度。

（ F ）提高螺母强度。

13、实际的轴多做成阶梯形，主要是为了减轻轴的重量，降低制造费用。

（F ）14、在多根三角带传动中，当一根带失效时，应将所有带更换。

（T ）15、链传动中，当主动链轮匀速转动时，链速是变化的，但链传动的平均传动比恒定不变（T）二.选择题（每小题2分，共20分）1.下面哪种情况下，存在死点 D 。

A、双曲柄机构；B、对心曲柄滑块机构，曲柄主动；C、曲柄摇杆机构，曲柄主动；D、曲柄摇杆机构，摇杆主动。

2.最适合凸轮高速运转的从动件运动规律是 C 。

A、等速运动；B、等加速运动与等减速运动；C、简谐运动；D、摆线运动。

.武汉理工大学 《机械设计基础》考试试题 (A 卷) 站点： 姓名： 专业： 层次第一部分 选择题 （共40分）一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）A ．零件B ．机构C ．机器D ．构件2．图示为一机构模型，其对应的机构运动简图为（ ）A ．图aB ．图bC ．图cD ．图d3．在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）A ．曲柄转动导杆机构B ．曲柄摆动导杆机构C ．摆动导杆滑块机构D ．移动导杆机构4．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（ ）A ．减小凸轮基圆半径B ．增大凸轮基圆半径C ．减小平底宽度D ．增加平底宽度5．能满足超越要求的机构是（）A．外啮合棘轮机构B．内啮合棘轮机构C．外啮合槽轮机构D．内啮合槽轮机构6．在被联接件之一的厚度较大，且需要经常装拆的场合，易采用（）A．普通螺栓联接B．双头螺栓联接C．螺钉联接D．紧定螺钉联接7．标准普通平键联接的承载能力，通常取决于（）A．键、轮毂和轴中较弱者的挤压强度B．轴、轮毂中较弱者的挤压强度C．键、轴中较弱者的挤压强度D．键、轮毂中较弱者的挤压强度8．带传动的主要失效形式是带的（）A．疲劳断裂和打滑B．磨损和打滑C．胶合和打滑D．磨损和疲劳断裂9．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（）A．圆带B．多楔带C．V带D．平带10．渐开线齿轮的齿根圆（）A．总是小于基圆B．总是等于基圆C．总是大于基圆D．有时小于基圆，有时大于基圆11．一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（）A．对称循环变应力B．脉动循环变应力C．不变化的静应力D．无规律变应力12．为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动13．开式蜗杆传动的主要失效形式是（）A．轮齿折断和齿面胶合B．齿面磨损和轮齿折断C．齿面点蚀和齿面磨损D．齿面胶合和齿面点蚀14．联轴器和离合器均具有的主要作用是（）A．补偿两轴的综合位移B．联接两轴，使其旋转并传递转矩C．防止机器过载D．缓和冲击和振动15．转轴在扭转切应力作用下，可能产生的失效形式是（）A．疲劳弯断或过量的扭转变形B．疲劳弯断或过量的弯曲变形C．疲劳扭断或过量的弯曲变形D．疲劳扭断或过量的扭转变形16．在不完全液体润滑径向滑动轴承的设计中，限制pv值的主要目的是防止轴承（）A．过度磨损B．塑性变形..C ．疲劳破坏D ．温升过高 17．载荷不大，多支点支承的轴系，宜选用（ ） A ．深沟球轴承B ．调心球轴承C ．角接触球轴承D ．圆柱滚子轴承 18．在下列滚动轴承的滚动体中，极限转速最高的是（ ） A ．圆柱滚子B ．球C ．圆锥滚子D ．球面滚子 19．机械运转的不均匀系数是衡量机械周期性速度波动大小的重要参数，其表达式为（ ）A ．min max ω-ωB ．min max min max ω+ωω-ωC ．m min max ωω-ωD ．min max min max ω-ωω+ω 20．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（ ）A ．飞轮的作用只是“吸收”能量B ．飞轮的作用只是“释放”能量C ．它既不能创造出能量，也不能消耗能量D ．飞轮的作用只是“吸收”和“释放”能量第二部分 非选择题（共60分）二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

武汉大学机械设计基础试题及答案（一）要点第一篇：武汉大学机械设计基础试题及答案(一)要点武汉大学2008——2009学年《机械设计基础》期末考试试题一一、填空题(每空1分，共30分1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________，同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构______死点位置，而当摇杆为原动件时，机构______死点位置。

4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。

8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同，可以分为转轴、________、_________。

二、判断题(每题1分，共10分1、所有构件一定都是由两个以上零件组成的。

（）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。

（）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。

（）4、V带型号中，截面尺寸最小的是Z型。

（）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

武汉理工大学继续教育学院模拟考试试卷（开卷）课程名称机械设计基础一单项选择题（每题2分,共20分）1. 与平带传动相比较,V带传动地主要优点是___________.(A)无弹性滑动 (B)带地寿命长 (C)带地价格便宜 (D)承载能力大2. __________是只能承受径向负荷地轴承, 它不能承受轴向载荷.(A)深沟球轴承 (B)调心球轴承 (C)调心滚子轴承 (D)圆柱滚子轴承3. 标准齿轮按标准中心距安装时,其节圆与分度圆 .（A）重合（B）分离（C）变大（D）变小4. 带传动是依靠__________ 来传递运动和功率地.（A）带与带轮接触面之间地正压力（B）带与带轮接触面之间地摩擦力（C）带地紧边拉力（D）带地松边拉力5.一对减速齿轮传动,它们地齿面接触应力___________ .（A）σH1＞σH2 （B）σH1＜σH2（C）σH1＝σH2（D）σH1≤σH26.在凸轮机构中,若从动件地运动规律是等加速等减速运动规律,则该机构将产生冲击.（A）刚性 (B)揉性 (C)不产生冲击 (D)无穷大冲击7.铰链四杆机构地两连架杆都不能作整周转动,该机构称为机构.（A）曲柄摇杆 (B)双曲柄 (C)双摇杆 (D)摇动导杆8．拟将曲柄摇杆机构改为双摇杆机构,应取原机构中地作为机架.（A）曲柄（B）连杆（C）摇杆（D）机架9. 工作时只承受弯距,不承受转矩地轴,称为_________ ___.（A.）心轴(B)转轴(C)传动轴(D)曲轴10.平键地宽度和高度根据进行选择.（A）传递地功率（B)传递地扭矩（C)轴地转速（D)轴地直径二判断题（每题2分,共10分）1. 在带传动和齿轮传动组成地多级传动中,带传动通常放在高速级. ( )2. 受轴向载荷地松螺栓联结时,螺栓只受拉应力作用. ( )3. 机构具有运动确定地条件是：自由度大于1. ( )4. 斜齿轮地当量地齿形相当于斜齿轮地法面齿形. ( )5. 当机构地行程速比系数K>1时,表明该机构具有急回特性 . ( ) 三 简答题（每题6分,共36分）1. 带传动地主要失效形式和设计准则是什么？2. 凸轮机构由哪几部分组成？何谓凸轮地基圆？3. 蜗杆传动地正确啮合条件是什么？4. 试说明轴承代号61206地含义.5. 在图示机构中,每个构件杆长如图示,L AB 为最短杆： 100（1）AD 为机架时,AB 做连架杆,是何种机构？ 90 （2）当AD 杆不做机架,而改AB 杆做机架时, 40 65是何种机构？（3）当AD 杆不做机架,而DC 杆做机架时（即AB 杆做连杆）,是何种机构？ 6.下图所示：采用什么对带轮和齿轮进行周向定位和轴向定位？四 计算题（每题7分,共28分）1. 计算自由度,并判断该机构运动是否确定.2. 如图所示,已知摆动导杆机构地行程速比系数 2K =,机架长度50ABl mm =,求曲柄地长度BC l .3. 已知图示轮系地各齿轮齿数,求轮系地传动比i 1H .4. 有一轴部件,其轴承为向心角接触球轴承,安装形式及尺寸关系如图所示.已知,100,1000N F N F a r ==轴承内部轴向力,7.0R S F F =径向动载荷系数及轴向动载荷系数分别为X=0.41,Y=0.85,轴承地基本额定动载荷C=11.2KN,温度系数,1=t f 载荷系数,1=P f 试求每个轴承地当量动载荷及轴承地基本额定寿命.五 受力分析（6分）如图所示传动系统,主动齿轮1地转动方向n 1和螺旋角旋向如图所示, 为使Ⅱ轴所受地轴向力较小： (1)试安排齿轮2地螺旋角旋向和蜗杆3地导程角旋向(用文字说明旋向并在图中画出)； (2)标出齿轮2和蜗杆3上地啮合点地三个分力地方向； (3)标出蜗轮地转向并说明蜗轮地螺旋角旋向.武汉理工大学继续教育学院模拟试题标准答案及评分标准←——课程名称： 机械设计基础一 单项选择题（每题2分,共20分）二 判断题（每题2分,共10分）三 简答题（每题6分,共36分）1 带传动地主要失效形式：打滑（2分）疲劳破坏（2分）设计准则：在保证带传动不发生打滑地前提下,充分发挥带传动地能力,并使传动带具有一定地疲劳强度和寿命.（2分）2 凸轮机构主要由凸轮,从动件和机架三个构件组成.基圆：以凸轮轮廓地最小向径o r 为半径地园称为基圆.（3分） 3 蜗杆传动地正确啮合条件：蜗杆地轴向模数与蜗轮地端面模数必须相等,或写12t m m m ⨯==（2分）蜗杆地轴向压力角与蜗轮地端面压力角必须相等,或写12t ααα⨯==（2分）蜗杆分度圆柱导程角与蜗轮分度圆柱螺旋角等值方向相同,或写λβ=方向相同（2分）4 6表示类型深沟球轴承（2分）12表示尺寸系列代号：宽度系列1,直径系列2（2分） 06表示内径6530d mm =⨯=（2分） 5100409065+<+（1）min 40l =做连架杆是曲柄摇杆机构（2分）（2）min l 杆做机架是双曲柄机构（2分） （3）min l 杆做连杆是双摇杆机构（2分）6 对带轮周向定位用键①,用轴端挡圈和轴肩做轴向定位（3分）对齿轮地周向定位用键④,用套筒和轴环做轴向定位.（3分） 四 计算题（每题7分,共28分）（1）32372912I h F n P P =--=⨯-⨯-=（5分）原动件有二个.2F = ∴该机构具有确定运动.（2分）（2）121180********K K θ--=︒=︒=︒++（2分） ψθ= 1302ψ=︒（2分）1s i n 3050252B C A Bl l m m =︒=⨯=（2分） （3）22311313122529145(1)(1)3028168Hm H H z z n n i n n z z -⨯==-=-=-⨯ 30n =11451168H n n ∴=-123168H i ∴=（4）解：受力简图如下：（1）求轴承地当量动载荷21,P P （5分） ① 求轴承地支反力21,R R F FN F F F N F F R r R r R 400)6001000(6005001000300500300121=-=-==⨯==② 求轴承地轴向力21,A A F FNN F F N N F F R S R S 2804007.07.04206007.07.02211=⨯===⨯==因为N F N N F F S a S 420380)100280(12=<=+=+ ,所以轴承2为压紧端,轴承1为放松端.放松端轴向力F A1等于本身地内部轴向力F S1 压紧端轴向力F A2, 为除本身内部轴向力F S2外,其余轴向力地代数和.NF F F N F F a S A S A 3204201211=-===③ 求轴承地当量动载荷21,P P()()()()111112222210.416000.8542060310.414000.85320432P R A P R A P f X F Y F N N P f X F Y F N N=+=⨯⨯+⨯==+=⨯⨯+⨯=因为 P1>P2 所以 P=P1 （2）求轴承地基本额定寿命 （2分）3366910111.21011010 6.410603t Cf L P ε⎛⎫⎛⎫⨯⨯===⨯ ⎪ ⎪⎝⎭⎝⎭转五 受力分析：（6分）解：Ft 2Fa 2Fr 2 Ft 3 Fa 3Fr 3 斜齿轮2 蜗杆3和涡轮4地螺旋角旋向均为左旋.。
