蒸汽疏水阀的安装指南

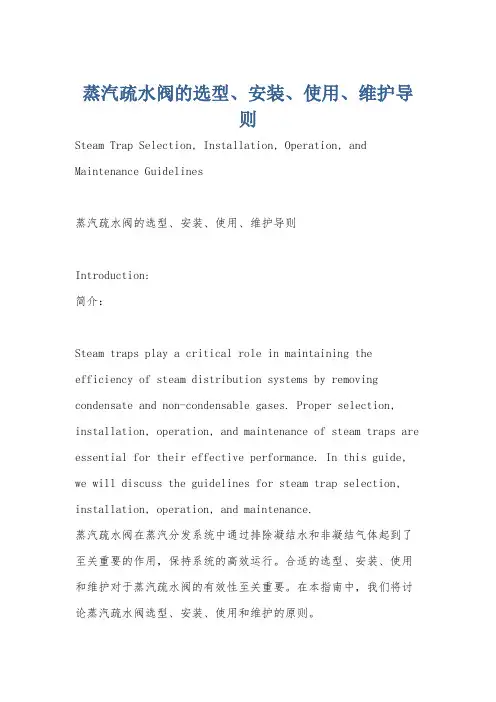

蒸汽疏水阀的选型、安装、使用、维护导则Steam Trap Selection, Installation, Operation, and Maintenance Guidelines蒸汽疏水阀的选型、安装、使用、维护导则Introduction:简介：Steam traps play a critical role in maintaining the efficiency of steam distribution systems by removing condensate and non-condensable gases. Proper selection, installation, operation, and maintenance of steam traps are essential for their effective performance. In this guide, we will discuss the guidelines for steam trap selection, installation, operation, and maintenance.蒸汽疏水阀在蒸汽分发系统中通过排除凝结水和非凝结气体起到了至关重要的作用，保持系统的高效运行。

合适的选型、安装、使用和维护对于蒸汽疏水阀的有效性至关重要。

在本指南中，我们将讨论蒸汽疏水阀选型、安装、使用和维护的原则。

Steam Trap Selection:蒸汽疏水阀选型：When selecting a steam trap, it is important to consider several factors such as the maximum pressure and temperature of the system, the flow rate of condensate expected at different operating conditions, and the type of application (such as process equipment or heating systems). Different types of steam traps include mechanical traps (such as inverted bucket or float traps), thermostatic traps (such as bimetallic or thermostatic disc), and thermodynamic traps. Each type has its own advantages and limitations in terms of pressure drop capabilities and resistance to water hammer.在选择蒸汽疏水阀时，需要考虑多个因素，如系统的最大压力和温度、不同操作条件下预期的凝结水流量以及应用类型（如工艺设备或供暖系统）。

主管蒸汽疏水阀安装规范在蒸汽管线正确疏水方案中，我们了解了主管和分支管线疏水阀的配置。

内容: 1.疏水阀位置：靠近管道还是靠近地面？ 2.其它注意点？3.疏水阀安装方向：垂直还是水平？ 4.其它注意点？一、疏水阀位置：靠近管道还是靠近地面？您想知道蒸汽主管疏水阀的最佳安装位置吗？1、疏水阀的入口管道其实是蒸汽主管的一个延伸，站在减少热辐射的角度，最佳的方法就是将疏水阀安装在靠近主管的位置。

2、然而，蒸汽主管一般都会架设在较高的位置，如果将疏水阀安装的靠近主管，将会给维护和检测带来困难。

我们会很容易忽视和忘记这些位置偏僻的疏水阀，一旦这些疏水阀运行产生问题，可能在数年内我们都会任由其处于故障状态。

3、如果在疏水阀的安装位置附近有梯子或其它设施可以登上高处，这些情况可能会有所好转。

但如果没有这些设施，我们就推荐将疏水阀安装在方便接触的位置。

另外，如果疏水阀是水平安装的，那建议疏水阀和集水井连接的管道尽可能的短，这样减少热辐射损失。

蒸汽主管疏水阀安装示意图靠近管道：优点：热辐射损失缺点：给检测和维护疏水阀带来困难，可能导致这些被遗忘的疏水阀长期处于故障状态。

靠近地面：优点：方便维护和维修缺点：作为蒸汽主管的延伸，向下的垂直管道越长意味着热辐射损失越多。

（在不影响疏水阀运行的前提下，可以通过安装保温来减少热辐射损失）其它注意点当为蒸汽主管选择疏水阀时，TLV强烈推荐使用具有连续排水特性的疏水阀，例如自由浮球式。

如果集水井尺寸合适，冷凝水积存不到到主管时，也可以使用其它类型的疏水阀，诸如圆盘式，倒吊桶式或压力平衡热静力式。

主管不推荐使用双金属片式疏水阀，因为这种类型的疏水阀很可能导致主管内部都有冷凝水积存。

尤其是疏水阀安装在靠近管道的位置时，这样的情况将会更加严重。

二、疏水阀安装方向：垂直还是水平？1、从高架的蒸汽管道使用集水井收集冷凝水，如果受空间布局影响，可以从集水井接出管道直连一台疏水阀。

垂直安装和水平安装所需要的配置都是相同的，比如需要在疏水阀的前后安装截止阀，并设置旁通，所以在靠近地面的地方安装也就意味着需要更大的面积。

蒸汽疏水阀的使用方法蒸汽疏水阀是一种常用的蒸汽管道设备，主要用于排除蒸汽管道中的凝结水或非凝结性气体，保证蒸汽管道的正常运行。

本文将介绍蒸汽疏水阀的使用方法，包括安装、调试、维护等方面。

安装在安装蒸汽疏水阀前，需要对设备进行检查，确保无损坏和松动现象。

接下来进行以下步骤：1.清洗管道：在安装前，需要清洗整个蒸汽管道，以确保无异物混入疏水阀内部，影响其使用效果。

2.安装阀门：首先在蒸汽管道中定位安装点，然后将疏水阀安装在管道上。

安装时需要根据管道的负荷和蒸汽流量选择合适的型号和规格。

3.连接管道：连接蒸汽疏水阀与管道时，需要确保安装牢固，不漏气、不漏水。

调试安装完成后，需要进行调试。

以下是调试步骤：1.开始蒸汽：首先需要将蒸汽管道内的疏水阀关闭，然后打开进入疏水阀的蒸汽阀门，让蒸汽进入疏水阀内部。

2.调整阀门：接下来可以根据实际情况调整蒸汽疏水阀的阀门，以满足管道要求。

3.检查操作：在调整阀门过程中，需要不断检查阀门的状态以及蒸汽管道中的状况，确保安全和正常。

维护蒸汽疏水阀是一种长期使用的设备，需要进行定期维护，以下是常见的维护措施：1.清洗维护：定期清洗蒸汽疏水阀内部，避免杂质和异物影响其使用效果。

2.润滑维护：根据使用情况，在合适的时间周期内为蒸汽疏水阀添加润滑油。

3.备用维护：当蒸汽疏水阀损坏或失效时，及时更换备用设备，避免影响蒸汽管道的正常运行。

总结在蒸汽管道中，蒸汽疏水阀的作用不可忽视。

安装、调试和维护都是保证蒸汽管道正常运行的必要过程。

通过掌握以上方法和技巧，可以有效地保障蒸汽管道的安全和稳定运行。

蒸汽系统疏水阀的安装位置选择要求蒸汽系统的疏水阀，说简单点，就是用来把蒸汽管道中多余的水排出去的。

要知道，这些“多余水分”可不是啥好东西，它们在管道里可乱蹦乱跳，给系统带来的麻烦大着呢！如果疏水阀不装对地方，水排不掉，蒸汽系统就容易出问题，效率也大打折扣。

所以啊，选对安装位置，那真是事半功倍，能让你省不少事。

怎么选择？来来来，跟我慢慢说。

首先呢，疏水阀最重要的安装位置，得是在管道最低点。

你想啊，蒸汽要在管道里流动，这一路上有高有低。

水总是喜欢往低处流，对吧？那你就得把疏水阀装在管道的最低点，这样才能保证所有的凝结水都顺利地被排出去。

要是你把疏水阀装在了个高高的地方，那水可就不好跑了。

就像你在山上放水，水得流到山下才行，插在山顶那不就是白搭嘛。

再说了，安装位置还得避开容易积灰积尘的地方。

说实话，蒸汽系统这玩意儿，运行时空气中难免会有些杂质，久而久之，疏水阀那儿可能就会堵上，影响排水效果。

所以，疏水阀得装在一个空气流通好，周围不容易积灰的地方。

如果你把它安在个又潮又脏的角落，基本上疏水阀的寿命也就短了。

就像人要住干净的环境，疏水阀也得住个舒服的地方，才有好状态嘛。

还有哦，疏水阀的安装位置最好能离开热源。

你想想，蒸汽系统温度可不低，阀门一旦安装在靠近高温的地方，阀体可能因为受热而老化，影响工作。

别忘了，热源就像是吃辣椒的那种东西，一旦受了刺激，性能肯定受影响。

要是你把疏水阀安在了个阳光直射、闷热的地方，时间长了它可能就不再灵光了。

你看，我们都知道蒸汽系统中的蒸汽是需要通过管道输送的，可是，蒸汽管道并不是一根直管子，有些管道设计上会有些曲折或者有些角落。

这时候你得特别小心，疏水阀要安装在那些“弯曲”或“死角”的地方。

这些地方容易积水，蒸汽流动起来也不太顺畅。

那疏水阀这个“排水工”就得发挥作用，把那些藏在角落里的水分一口气带走，不然时间久了，管道就会被水堵住，影响整个系统的运作。

要说起来，疏水阀的安装位置还得考虑到检修方便。

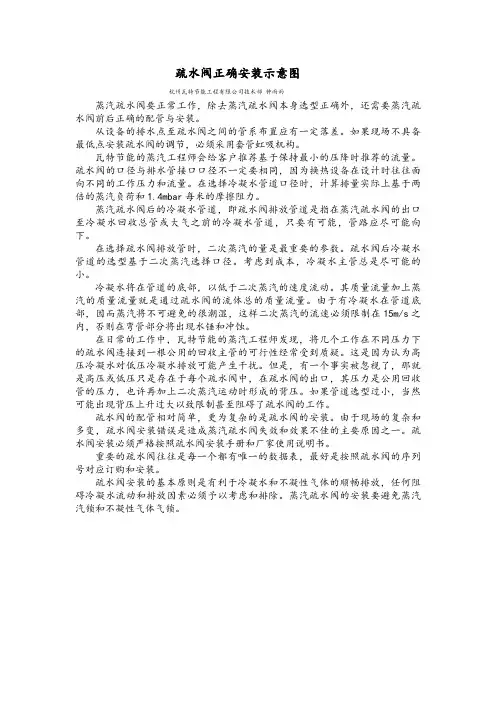

疏水阀正确安装示意图杭州瓦特节能工程有限公司技术部钟雨雨蒸汽疏水阀要正常工作，除去蒸汽疏水阀本身选型正确外，还需要蒸汽疏水阀前后正确的配管与安装。

从设备的排水点至疏水阀之间的管系布置应有一定落差。

如果现场不具备最低点安装疏水阀的调节，必须采用套管虹吸机构。

瓦特节能的蒸汽工程师会给客户推荐基于保持最小的压降时推荐的流量。

疏水阀的口径与排水管接口口径不一定要相同，因为换热设备在设计时往往面向不同的工作压力和流量。

在选择冷凝水管道口径时，计算排量实际上基于两倍的蒸汽负荷和1.4mbar每米的摩擦阻力。

蒸汽疏水阀后的冷凝水管道，即疏水阀排放管道是指在蒸汽疏水阀的出口至冷凝水回收总管或大气之前的冷凝水管道，只要有可能，管路应尽可能向下。

在选择疏水阀排放管时，二次蒸汽的量是最重要的参数。

疏水阀后冷凝水管道的选型基于二次蒸汽选择口径。

考虑到成本，冷凝水主管总是尽可能的小。

冷凝水将在管道的底部，以低于二次蒸汽的速度流动。

其质量流量加上蒸汽的质量流量就是通过疏水阀的流体总的质量流量。

由于有冷凝水在管道底部，因而蒸汽将不可避免的很潮湿，这样二次蒸汽的流速必须限制在15m/s之内，否则在弯管部分将出现水锤和冲蚀。

在日常的工作中，瓦特节能的蒸汽工程师发现，将几个工作在不同压力下的疏水阀连接到一根公用的回收主管的可行性经常受到质疑。

这是因为认为高压冷凝水对低压冷凝水排放可能产生干扰。

但是，有一个事实被忽视了，那就是高压或低压只是存在于每个疏水阀中，在疏水阀的出口，其压力是公用回收管的压力，也许再加上二次蒸汽运动时形成的背压。

如果管道选型过小，当然可能出现背压上升过大以致限制甚至阻碍了疏水阀的工作。

疏水阀的配管相对简单，更为复杂的是疏水阀的安装。

由于现场的复杂和多变，疏水阀安装错误是造成蒸汽疏水阀失效和效果不佳的主要原因之一。

疏水阀安装必须严格按照疏水阀安装手册和厂家使用说明书。

重要的疏水阀往往是每一个都有唯一的数据表，最好是按照疏水阀的序列号对应订购和安装。

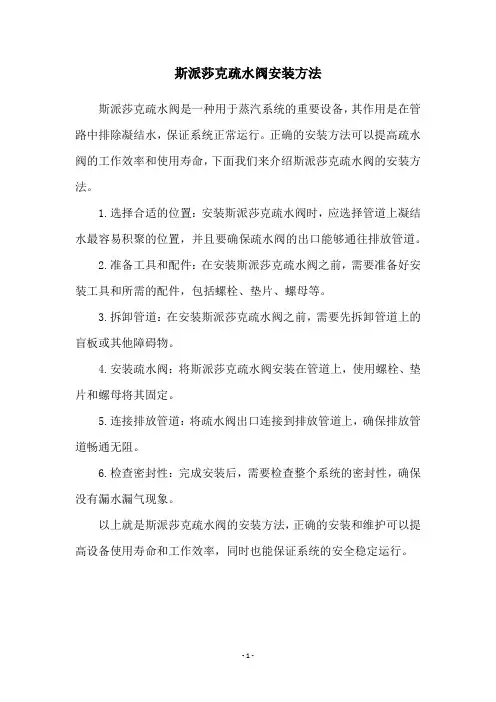

斯派莎克疏水阀安装方法
斯派莎克疏水阀是一种用于蒸汽系统的重要设备，其作用是在管路中排除凝结水，保证系统正常运行。

正确的安装方法可以提高疏水阀的工作效率和使用寿命，下面我们来介绍斯派莎克疏水阀的安装方法。

1.选择合适的位置：安装斯派莎克疏水阀时，应选择管道上凝结水最容易积聚的位置，并且要确保疏水阀的出口能够通往排放管道。

2.准备工具和配件：在安装斯派莎克疏水阀之前，需要准备好安装工具和所需的配件，包括螺栓、垫片、螺母等。

3.拆卸管道：在安装斯派莎克疏水阀之前，需要先拆卸管道上的盲板或其他障碍物。

4.安装疏水阀：将斯派莎克疏水阀安装在管道上，使用螺栓、垫片和螺母将其固定。

5.连接排放管道：将疏水阀出口连接到排放管道上，确保排放管道畅通无阻。

6.检查密封性：完成安装后，需要检查整个系统的密封性，确保没有漏水漏气现象。

以上就是斯派莎克疏水阀的安装方法，正确的安装和维护可以提高设备使用寿命和工作效率，同时也能保证系统的安全稳定运行。

- 1 -。

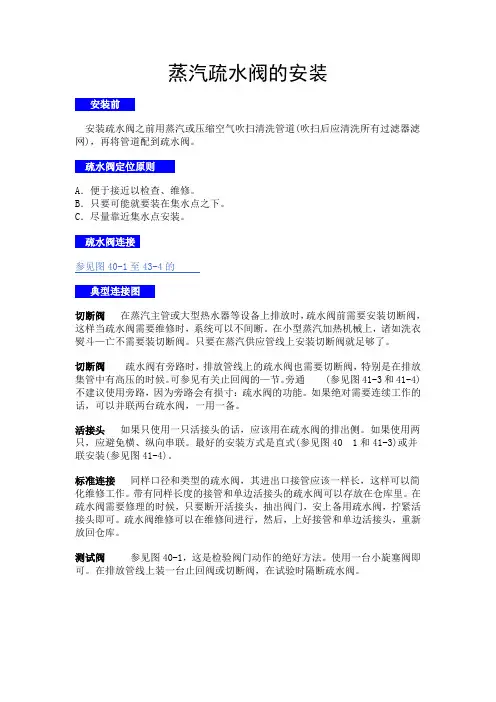

蒸汽疏水阀的安装安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道(吹扫后应清洗所有过滤器滤网)，再将管道配到疏水阀。

A．便于接近以检查、维修。

B．只要可能就要装在集水点之下。

C．尽量靠近集水点安装。

参见图40-1至43-4的切断阀在蒸汽主管或大型热水器等设备上排放时，疏水阀前需要安装切断阀，这样当疏水阀需要维修时，系统可以不间断。

在小型蒸汽加热机械上，诸如洗衣熨斗—亡不需要装切断阀。

只要在蒸汽供应管线上安装切断阀就足够了。

切断阀疏水阀有旁路时，排放管线上的疏水阀也需要切断阀，特别是在排放集管中有高压的时候。

可参见有关止回阀的—节。

旁通(参见图41-3和41-4)不建议使用旁路，因为旁路会有损寸：疏水阀的功能。

如果绝对需要连续工作的话，可以并联两台疏水阀，一用一备。

活接头如果只使用一只活接头的话，应该用在疏水阀的排出侧。

如果使用两只，应避免横、纵向串联。

最好的安装方式是直式(参见图40 1和41-3)或并联安装(参见图41-4)。

标准连接同样口径和类型的疏水阀，其进出口接管应该一样长，这样可以简化维修工作。

带有同样长度的接管和单边活接头的疏水阀可以存放在仓库里。

在疏水阀需要修理的时候，只要断开活接头，抽出阀门，安上备用疏水阀，拧紧活接头即可。

疏水阀维修可以在维修间进行，然后，上好接管和单边活接头，重新放回仓库。

测试阀参见图40-1，这是检验阀门动作的绝好方法。

使用一台小旋塞阀即可。

在排放管线上装一台止回阀或切断阀，在试验时隔断疏水阀。

过滤器如果有规定或者工作条件差时，可以在疏水阀前安装过滤器来保证疏水阀的正常使用。

有些类型的疏水阀对污物问题更敏感。

参见前面总推荐表。

有些疏水阀带有内置式过滤器。

如果带有过滤器排污阀，在打开该阀前应先关闭供汽阀。

疏水阀体内的凝结水将反冲回来清洗过滤器滤网。

打开蒸汽阀门时要慢。

污物罐是阻止水垢和芯沙的极好设备，同时也有消除弯头侵蚀的作用。

污物罐应定期清洗。

虹吸安装要求有水封，并在疏水阀内或阀前装一个止回阀(压差控制器除外)。

蒸汽疏水阀安装方法、安装位置及使用注意事项蒸汽疏水阀的种类很多，通常说的是一种蒸汽疏水阀，一般都是安装在低于冷凝水排出设备的位置。

主要作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄漏。

今天小编就带大家了解一下疏水阀安装方法、安装位置及使用注意事项。

疏水阀安装方法及要求：1、安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

3、疏水阀前后要安装阀门，方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻6、如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。

7、疏水阀的出水管不应浸在水里。

（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。

）8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。

13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。

14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。

17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。

18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。

19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。

每年至少要检修一次，清除里面的杂质。

蒸汽疏水阀的选型、安装、使用、维护导则蒸汽疏水阀是蒸汽系统中非常重要的一部分，它的作用是排除蒸汽系统中产生的凝结水，保证蒸汽系统的正常运行。

选型、安装、使用和维护蒸汽疏水阀是确保蒸汽系统安全运行的关键步骤。

本文将从选型、安装、使用和维护四个方面介绍蒸汽疏水阀的相关知识，希望对大家在日常工作中有所帮助。

一、选型1.确定工作压力和温度：在选择蒸汽疏水阀时，首先要确定蒸汽系统的工作压力和温度，以便选择合适的蒸汽疏水阀工作参数。

一般来说，蒸汽系统的工作压力和温度越高，所需的蒸汽疏水阀就越大。

2.选择合适的材质：根据蒸汽系统中介质的性质选择合适的蒸汽疏水阀材质，一般蒸汽系统中使用不锈钢、碳钢等材质的蒸汽疏水阀。

3.考虑排放量：蒸汽系统中产生的凝结水量越大，所需的蒸汽疏水阀排放量就越大，因此在选择蒸汽疏水阀时要考虑凝结水的排放量。

4.注意疏水阀的类型：根据蒸汽系统的需要，选择合适的蒸汽疏水阀类型，一般分为浮球式、浮簧式、瞬时动作式等类型。

二、安装1.安装位置：蒸汽疏水阀一般安装在蒸汽系统的最低处，以便排放凝结水，同时要保证操作和维护的方便。

2.安装注意事项：在安装蒸汽疏水阀时，要确保其与管道连接牢固，不得有泄漏现象，同时要保证蒸汽疏水阀的排放口通畅。

3.调试和验收：安装完成后，需要对蒸汽疏水阀进行调试和验收，确保其正常运行。

三、使用1.操作规程：蒸汽疏水阀的使用应按照操作规程进行，禁止随意调整蒸汽疏水阀的参数。

2.定期检查：定期对蒸汽疏水阀进行检查，确保其正常运行，一旦发现异常情况，应及时处理。

3.加强保养：定期对蒸汽疏水阀进行清洗、润滑、调整，延长其使用寿命。

四、维护1.清洗：定期对蒸汽疏水阀进行清洗，清除其中的杂质，以免影响其正常运行。

2.润滑：对蒸汽疏水阀的活动部件进行润滑，减少摩擦，延长使用寿命。

3.测试：定期对蒸汽疏水阀进行性能测试，确保其安全可靠。

综上所述，蒸汽疏水阀的选型、安装、使用和维护是蒸汽系统运行安全的重要保障。

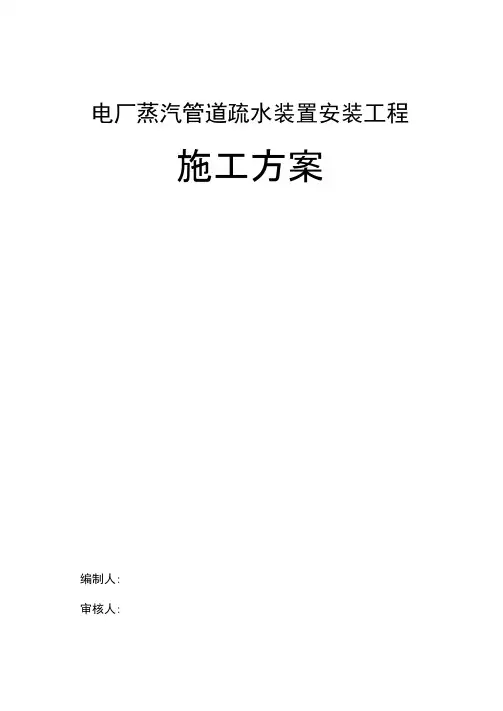

电厂蒸汽管道疏水装置安装工程施工方案编制人:审核人:2021年2月1、安装技术准备工作1施工准备（1）熟悉、审查图纸及设计文件，并适时参加设计交底；（2）技术资料审查、会审管道全套安装图纸。

（3）编制管程施工技术方案，并组织进行技术交底；（4）准备施工机具及工程设施（5）组织施工队伍，培训人员（含焊工）；（6）合理布置施工平面，并按要求平整场地，铺设管路，接通水电及安装设置所需的大型临时设施；（7）管材、管件、阀门等的到场60%以上，其它材料亦有适当储备, 并能陆续进入现场，保证连续施工。

（8）与管道有关的土建工程己检验合格，满足安装要求，并已办理交接手续。

2. 技术准备由项目经理负责整体安装工作，组织并管理技术小组、安装小组、质量管理小组。

（1）技术小组的职责审查图纸及技术把关。

做到深刻领会图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计部门联系。

（2）安装小组的职责①检查各项工作、工艺准备情况。

②管道及其配件是否齐全。

③按图纸组织施工人员安装，确保安装施工质量。

（3）质量管理小组的职责对所用原材料按国家相关标准、规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。

2、安装工艺流程管道附件、阀门质量的检验一主管道上开孔一焊接输水管一疏水装置的安装一阀门和法兰的安装一管道无损检测一管道水压试验一管道的防腐与保温。

3、安装施工要求（1）管道、管道附件、阀门质量的检验：管道及管道附件及阀门必须具有制造厂的合格证明书，证明书上的规格、材质及技术参数应符合现行国家或行业技术标准。

外观表面质量要求如下：①无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷。

②表而应光滑，不允许有尖锐划痕；③凹陷深度不得超过1.5mm,凹陷最大尺寸不应大于管子周长的5%, 且不大于40mmo对于管道附件及阀门在安装前应逐件进行光谱复查，并作出材质标记。

对于阀门应按20%的比例抽查进行严密性试验。

蒸汽疏水阀的安装1 疏水阀安装的一般要求①安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道,吹扫后应清洗所有过滤器,对于杠杆浮球式疏水阀,安装前需要解除杠杆浮球组件固定方式,其他类型的疏水阀也应按照产品说明书要求检查处理后再安装疏水阀。

完整的疏水布置见图1。

图1 完整的疏水布置②当凝结水量超过单个疏水阀的最大排量时,可用相同形式的疏水阀并联对称安装。

不要多个疏水阀串联安装或者并联不同类型、不同口径的疏水阀。

③多台用汽设备,不允许共用一个疏水阀,以防短路。

④疏水阀如库存半年以上或对其质量有疑问者,安装前一定要拆开清洗,特别要清除密封面上的锈斑和污垢。

必要时要对密封面重新研磨,并且进行蒸汽动作试验,合格后方可使用。

⑤螺纹连接的疏水阀,应在其连接管上安装活接头,以便于维修、拆卸。

⑥要按照疏水阀阀体上箭头所指的流动方向和允许的安装方位,正确地安装疏水阀。

⑦疏水阀应安装在易于检修的地方,并尽可能集中排列,以利于管理。

2 不同类型疏水阀安装的特殊要求①热动力型圆盘式疏水阀安装位置可水平安装或垂直安装。

②热动力型脉冲式疏水阀一般安装在水平管道上,阀盖朝上。

③机械型浮球式疏水阀根据其结构要求必须水平安装或垂直安装。

配管设计时应不影响阀盖、管塞拆卸。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

④热静力型双金属片式（恒温型）疏水阀安装位置可水平安装或垂直安装。

疏水阀本身不需保温。

⑤钟形浮子式（倒吊桶）疏水阀根据其结构要求或垂直安装必须水平安装或垂直安装。

启动前先充水或打开疏水阀入口阀,待凝结水充满后再开疏水阀出口阀。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

3 疏水阀入口管安装要求在常压下凝结水进入蒸汽设备时,入口管必须使凝结水能靠重力流入疏水阀,若疏水阀安装在比排放点高的平面上,则需要在最低处使用一个简单的U形管的返水接头,就可以使凝结水达到疏水阀。

i rEhT.r54 减压阀组安装大样图疏水阀组安装大样图图例： 1. 蒸汽闸阀或蒸汽截止阀2. 止回阀3. 观望镜4. 疏水阀5. Y 型过滤器图例： 1. 蒸汽闸阀或蒸汽截止阀 2. 过滤器 3. 减压阀蒸汽管道减压阀组疏水阀组安装1. 适用范围本工艺标准适用于民用及一般工业建筑蒸汽压力不大于10bar 管道及附属装置 安装工程。

2.大样图3.工艺要求1）水平安装的管道要有适当的坡度，当坡向与蒸汽流动方向一致时，应采用 1=0.003的坡度，当坡向与蒸汽流动方向相反时，坡度应加大到1=0.005〜0.01。

干管的局部低点及末端应设置疏水器。

2）蒸汽干管的变径、供汽管的变径应为下平安装，凝结水管的变径为同心。

管径大于或等于70mm ,变径管长度为300mm ；管径小于或等于50mm 变径管长度为200mm （蒸汽管道需上开孔接支管）。

3）采用丝扣连接管道时，丝扣应松紧适度，不允许缠麻，涂好铅油，丝扣上到外露2〜3扌扣对准调直时印记为止。

4）补偿器安装时，卡架不得吊在波节上。

试压时不得超压，不允许侧向受力，将其固定牢。

5）在管段两个固定管架之间，至少安装一个以上的轴向型补偿器，固定管架和导向管架的分布：第一导向管架与补偿器端部的距离不超过4倍管管径；第二导向管架与第一导向管架的距离不超过14倍管径。

6）减压阀安装时，减压阀前的管径应与阀体的直径一致，减压阀后的管径可比阀前的管径大1〜2号。

7）减压阀阀体上的箭头必须与介质流向一致，两侧应采用法兰连接截止阀。

8）减压阀前应装有过滤器，过滤器过滤网目数应满足减压阀要求。

对于带有均压管的薄膜式减压阀，其均压管应接往低压管道的一侧。

旁通管是安装减压阀的截止阀，暂时通过旁通管进行供汽。

9）为了便于减压阀的调整工作，阀前的高压管道和阀后的低压管道上都应安装压力表。

阀后低压管道上应安装安全阀，安全阀排气管应接至室外。

10）疏水器应安装在便于检修的地方，并应尽量靠近用热设备凝结水排出口下。

蒸汽疏水阀配管安装说明
1、疏水阀的入口管：
1）疏水阀的入口管应设在加热设备的最低点，这样凝结水不会在设备内积聚。

2）设备凝结水出口至疏水阀的入口管段应尽可能的短，且使凝结水自然流入到疏水阀型腔中。

3）疏水阀入口管段如为水平铺设，则应坡向疏水阀；这样，可以防止凝液流动不畅或产生水锤。

4）疏水阀入口管径应按凝结水量计算，管道布置应尽量减少拐弯。

5） 疏水阀安装的位置必须比凝结水出口低。

6）在设备凝结水出口管的最低点进入疏水阀前，应设 “DN20或DN25排污阀” 。

2、 阀水阀的出口管：
1）为使疏水阀的出口管段尽量减少背压，故管径要大而短，少拐弯，并尽量减少向上的立管。

2）出口管径应按汽液混相计算，一般应比疏水阀口径大1~2级。

3）在疏水阀出口段上“DN20或DN25检查阀” 。

4）为保证凝结水畅通，各支管与凝结水管网相接宜采用顺流，由管道上方45°斜角进入，如图所示：
3、疏水阀的旁通管线：
对于设备上安装的蒸汽疏水阀，需设“旁通管路” ，旁通管线应与疏水阀平行安装，同时在运行时，保证旁通阀不泄露蒸汽。

4、杠杆式疏水阀必须水平安装。

蒸汽疏水阀技术规程一、引言蒸汽疏水阀是工业生产中常用的一种设备，用于排除蒸汽系统中的凝结水，以确保蒸汽系统的正常运行。

本文将详细介绍蒸汽疏水阀的技术规程。

二、蒸汽疏水阀的分类根据工作原理和结构特点，蒸汽疏水阀可分为浮球式、浮子式、簧片式、磁力式和热力式等几种类型。

每种类型的蒸汽疏水阀都有其适用的场合和特点。

三、蒸汽疏水阀的选型在选择蒸汽疏水阀时，需要考虑以下几个方面的因素：蒸汽系统的工作压力、温度和流量，以及凝结水的排放量。

根据这些参数，结合蒸汽疏水阀的技术参数和性能曲线，可以选择适合的蒸汽疏水阀型号和规格。

四、蒸汽疏水阀的安装蒸汽疏水阀的安装位置应在蒸汽系统中凝结水最容易积聚的地方，通常是在低点或水平管段的末端。

安装时应注意保持阀门与管道的密封性，以避免泄漏和气体漏气。

五、蒸汽疏水阀的维护蒸汽疏水阀在使用过程中需要定期进行检查和维护，以确保其正常运行。

维护包括清洁阀门内部的沉积物和污垢，保持阀门的灵活性和密封性。

同时，还需检查阀门的工作状态和性能，如是否有泄漏或卡阻等现象。

六、蒸汽疏水阀的故障排除当蒸汽疏水阀出现故障时，需要及时进行排除。

常见的故障包括阀门无法关闭、泄漏和卡阻等。

故障排除时应根据具体情况采取相应的措施，如清洗阀门内部、更换密封件或调整阀门的工作参数等。

七、蒸汽疏水阀的应用案例蒸汽疏水阀广泛应用于电站、化工、石油、造纸等行业的蒸汽系统中。

以电站为例，蒸汽疏水阀的主要作用是排除蒸汽管道中产生的凝结水，防止凝结水对锅炉和汽轮机的影响，保证系统的安全和稳定运行。

八、蒸汽疏水阀的发展趋势随着工业技术的不断进步，蒸汽疏水阀的技术也在不断创新和发展。

目前，一些新型蒸汽疏水阀已经应用于工业生产中，如微型蒸汽疏水阀、自动调节蒸汽疏水阀等。

这些新型蒸汽疏水阀具有更高的精度和可靠性，能够更好地满足工业生产的需求。

九、结论蒸汽疏水阀作为蒸汽系统中的重要设备，对于保证系统的正常运行和安全性具有重要意义。

疏水阀安装指南安装注意事项：1、安装前须清洗管道设备、除去杂质，以免堵塞。

2、蒸汽疏水阀应尽量安装在用汽设备的下方和易于排水的地方。

3、蒸汽疏水阀应安装在易于检修的地方，并尽可能集中排列，以利管理。

4、各个蒸汽加热设备应单独安装蒸汽疏水阀。

5、旁路管道的安装不得低于蒸汽疏水阀。

6、安装时注意阀体的箭头方向与管路内介质流动方向一致。

7、自由浮球式蒸汽疏水阀进口和出口管路，沿介质流动的方向应有5%-10%的向下坡度，而且管路的公称通经不小于蒸汽疏水阀的公称通经，其它蒸汽疏水阀与管路水平安装。

8、一个疏水阀的排水能力不能满足要求时，可以并联安装几个疏水阀。

9、用在可能发生冻结的地方，必须采取防冻措施。

疏水阀安装形式：1、蒸汽疏水阀出口和进口各安装一个截断阀，以便于检修和清洗。

2、如果疏水阀本身无防逆装置，可根据情况安装止回阀。

3、设置检查管，检查疏水阀的工作情况。

4、设置旁通管，当疏水阀发生故障检修时，可以开启稍许，暂时作为疏水阀使用。

疏水阀使用时：1、蒸汽疏水阀使用时，通过疏水阀的排气装置，应排除管路中的空气，以免产生阔气锁现象(不排水)。

2、若长期停止送汽时，疏水阀体内的积水应由阀体下端螺塞孔排出。

3、钟型浮子式蒸汽疏水阀使用时，管路须先向疏水阀注入一定的凝结水如何选择更好的疏水阀？在对英国皇家化学工业公司位于Huddersfield和Grangemouth（英格兰）工业厂的疏水阀性能进行长达7年的监测和实验，一级在两家生产商实验室进行的疏水阀性能和新鲜蒸汽损失的监测和实验的基础上，英国皇家化学工业公司最终对其《工程设计指导》中有关疏水阀选型的内容作了修改。

旧的选型标准存在很多的缺点，最明显的是它未提到被疏水设备的类型和疏水方法。

所选的疏水阀经常与实际负荷不相匹配。

尤其严重的是，热动力圆盘疏水阀（旧选型标准的基础）被人们尤其是车间人员误认为是万能疏水阀。

早在1980年，由于工程维护人员抱怨蒸汽主管疏水阀寿命过短，Grangemouth工厂开始对疏水阀性能进行监测。

蒸汽疏水阀安装注意事项蒸汽疏水阀是在蒸汽管道中具有排水、疏水和截止功能的一种重要设备。

安装蒸汽疏水阀时，需要严格遵循操作规范，确保疏水阀能够正常运行，保证设备的安全和运行效率。

本文将介绍蒸汽疏水阀安装时的注意事项。

1. 设备选择在选购蒸汽疏水阀时，必须根据实际工况和设备参数来选择合适的型号。

应根据设备的最大使用压力、最大温度、管道尺寸等指标进行匹配。

在选购的同时还要关注疏水阀的材质和制造工艺是否符合工业标准，并检查产品合格证书和相关检验报告是否齐全。

2. 安装位置蒸汽疏水阀的安装位置应该选择在必要的位置，可以排除管路中的凝结水，防止设备受到水锤的影响。

同时，应根据管路的倾斜度和结构特点，选择合适的安装方式，保证蒸汽疏水阀的排水功能能够发挥到最大。

3. 安装过程蒸汽疏水阀的安装步骤如下：1.清理管道：应清理管道内的杂物和锈垢，同时检查管道的内部结构是否完好，确定安装位置。

2.安装支架：选择合适的支架，并且根据管道的内部结构，安装疏水阀的支架，使其与管道内壁紧密贴合。

3.安装疏水阀：将疏水阀安装到支架上，并且根据安装者手册中的说明进行连接操作，如阀门与管道连接，将螺丝和垫圈固定好。

4.测试：安装完成后进行测试，在保证没有负压的情况下进行可靠性测试，检查密封性和排气性能是否符合要求。

4. 注意事项安装蒸汽疏水阀时，还需注意以下事项：1.不要反转安装：疏水阀是一种单向阀门，必须按照箭头的方向安装，不要反转。

2.防止过紧拧紧：在连接螺丝和垫圈时，要避免过紧或过松的情况，以免影响密封性。

3.阀门应保持通畅：在安装过程中，应检查阀门是否通畅，如果有积水或杂物应及时清理。

4.阀门应保持升降灵活：为了保持阀门的正常运行，在平时使用中应注意保持升降灵活，随时检查和维护。

5. 维护保养为了确保蒸汽疏水阀的长期稳定运行，需要定期进行维护保养。

在使用中需要注意以下事项：1.定期清洗：定期清洗管道内部，特别是疏水阀及周围部分，并清除可能影响其正常工作的杂物。

蒸汽系统疏水阀的布置要求(1)2014-07-08蒸汽快讯1.1 蒸汽主管道疏水点的布置蒸汽主管沿流动方向每30-50米应布置一个疏水点，如下图：在很多现场发现，管路疏水阀布置如下图：更可靠的冷凝水排除方式如下图，应当在蒸汽主管下方布置合理口径的集水槽；蒸汽主管口径在100mm以内时，疏水管道的连接位置应至少在蒸汽主管集水槽底部25至30mm，对于口径更大的蒸汽主管，距离至少50mm。

下部的空间可防止管道杂质和水垢进入疏水阀。

集水槽的底部也可加一个盲口法兰或排污阀，用于定期清洗。

推荐的疏水点集水槽的尺寸见下面的图表：蒸汽疏水阀之前的排水管道应尽可能短，不应超过2米，如图中这种长距离的布置会造成排水管中充满蒸汽，因而冷凝水无法到达疏水阀，这就是蒸汽汽锁。

因此，为了避免蒸汽汽锁现象，排水管应越短越好。

如下图：蒸汽系统疏水阀的布置要求（2）2014-07-08蒸汽快讯1.2分支管道的取汽原则分支管道的连接应该从蒸汽主管道的上方取蒸汽，这样可以得到最干燥的蒸汽。

如果从侧面或者最糟的情况是从主管道底部取蒸汽，蒸汽会携带从蒸汽主管而来的冷凝水和管道杂质进入支管，结果潮湿、肮脏的蒸汽进入设备，影响到设备短期和长期的工作性能，如下图所示：1.3 下降管的疏水如上图中分支管道取蒸汽后供给各个用汽设备使用，当设备前的截止阀或控制阀关闭时，冷凝水会在关闭的阀门前积聚，当阀门再次打开时，冷凝水会随蒸汽携带出去，大大降低加热效率，延长加热时间；同时，冷凝水在管道中积聚，严重时将发生水锤，对阀门或设备造成损坏。

因此，必须在这些阀门之前的底部位置安装疏水点和疏水阀组。

标准的安装图如下：1.4 蒸汽管道末端疏水和排空气蒸汽管道关闭一段时间后（或系统停机后），在蒸汽进入管道前，管道中充满了空气。

空气和其它不凝性气体也会随蒸汽进入管道。

这些不凝性气体会在蒸汽管道和换热空间积聚，如不及时排除这些空气，就会导致系统起机时间延长，降低设备效率和工艺制程的性能。
