采煤机液压系统培训教案

西安煤矿机械厂采煤机培训教案一、培训目标1. 了解采煤机的基本结构和工作原理。

2. 掌握采煤机的操作方法和维护保养技巧。

3. 熟悉采煤机的安全操作规程和故障处理方法。

4. 提高采煤机操作人员的技能水平和安全意识。

二、培训对象1. 采煤机操作人员2. 维修保养人员3. 安全管理人员三、培训内容1. 采煤机概述采煤机的发展历程采煤机的应用范围采煤机的主要组成部分2. 采煤机工作原理采煤机的工作过程采煤机的切割原理采煤机的动力系统四、教学方法1. 理论讲解：通过PPT、视频等教学工具，讲解采煤机的基本结构、工作原理、操作方法和维护保养知识。

2. 实操演示：邀请有经验的操作人员现场演示采煤机的操作流程，并进行讲解。

3. 模拟训练：利用采煤机模拟装置，让学员进行实操训练，提高操作技能。

4. 故障分析与处理：讲解采煤机常见故障的原因及处理方法，提高学员的故障排除能力。

5. 安全意识教育：通过事故案例分析，讲解安全操作规程，提高学员的安全意识。

五、培训时间与地点1. 培训时间：根据企业需求安排，至少为期5天。

2. 培训地点：西安煤矿机械厂培训中心。

六、培训师资1. 聘请具有丰富经验的采煤机操作员、维修工程师和安全管理人员担任培训讲师。

2. 讲师需具备相关资质，如工程师、技师等。

3. 培训前对讲师进行试讲，确保教学质量。

七、培训教材与资源1. 编制专门的培训教材，包括采煤机的基本原理、操作方法、维护保养及安全知识。

2. 提供实物模型、图片、视频等教学资源，辅助讲解和实操训练。

3. 收集采煤机的相关技术资料、操作手册和维护保养手册，供学员参考。

八、培训课程安排1. 第1天：采煤机概述、发展历程和应用范围。

2. 第2天：采煤机的结构组成、工作原理和切割原理。

3. 第3天：采煤机的操作方法、操作流程和安全操作规程。

4. 第4天：采煤机的维护保养、故障排除和注意事项。

5. 第5天：实操训练、事故案例分析和安全意识教育。

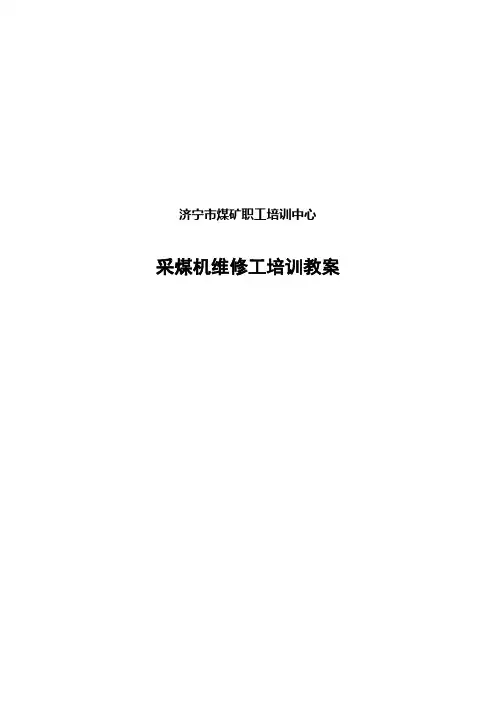

济宁市煤矿职工培训中心采煤机维修工培训教案时念科2013.7采煤机基本结构概述我公司生产的采煤机根据牵引方式不同，分为电牵引和液压牵引两类，除控制部分中间箱外，其它基本结构大致一样，基本由五大部及三大系统组成；五大部：1、控制部（中间箱）电牵引采煤机为电控部，液压牵引采煤机为液压传动部，是采煤机的控制部分，主要实现采煤机的牵引调速和过载保护等功能；2、左右截煤部主要由左右摇臂和左右滚筒等组成，实现采煤机的割煤和装煤功能；3、左右牵引部主要由左右行走部和左右支撑组成，是采煤机牵引的机械执行部分，实现采煤机与运输机的配套；三大系统1、机械传动及润滑系统主要由轴承、齿轮、润滑泵及油池、管路等组成，实现采煤机的动力传动及自身的润滑；2、液压系统电牵引采煤机的液压系统主要由泵、过滤器、油缸、制动器及各种阀、管路等组成，实现采煤机的调高及制动；液压牵引采煤机的液压系统主要由泵，马达、调速机构、过滤器、油缸、制动器及各种阀、管路等组成，实现采煤机的调高、调速及制动；3、冷却及喷雾系统主要由各种水阀、水过滤器、管路等组成，实现采煤机自身的冷却和工作面的降尘功能；一、采煤机的使用使用制度1、采煤机属于大型机电设备，结构复杂，使用虽然不难，但须严格按程序操作，因此在使用前需仔细阅读产品说明书，必要时需进行培训后上岗操作；2、严格按产品说明书的要求进行地面检查和试运转后方可下井；3、采煤机解体下井时，需对水管、油管、电缆、操作手把等采取必要的保护措施，以防止赃物进入或损坏，对自由活动的部位做临时固定处理；4、采煤机在井下工作时，随时都存在与运输设备及支护设备的配套问题，因此要求采煤机司机每次开机前必须对采煤机、工作面情况、配套设备进行认真检查，并在操作过程中注意力高度集中，注意采煤机的运行状态和工作面条件的变化，严格按要求推溜和移架，以减少对采煤机行走和支撑的损坏；5、每次开车前，必须先点动泵电机二三次，观察电机正反转、压力表显示、各部件噪音，一切正常后，打开冷却水，方可正式采煤；6、建立采煤机司机交接班记录制度，对采煤机当班工作情况及检查出现的问题做好详细记录，为下一班工作提供依据；注意事项1、严格按采煤机说明书要求的操作顺序进行操作；2、开机前必须对采煤机进行全面检查：滚筒是否完好，各联结部位是否紧固，各部油位是否符合要求，电缆、油管、水管是否完好无损，各部操作手把、旋钮、按钮位置是否正确，动作是否灵活，滑靴磨损情况，销排有无异物卡入等，发现问题及时处理；3、开机后，要随时观察油压、水压情况，注意各机械传动部的噪音、温升的变化，发现问题必须停机处理，正常后方可继续采煤；4、随时注意滚筒位置，防止割顶、割粱、漂底事故发生，除非正常停车外，禁止滚筒带负荷启动；5、非意外情况，严禁使用“紧急停车”；6、采煤机工作时，冷却水不能中断，并且要保证冷却水的压力和流量；7、随时注意电缆槽中的电缆和水管，防止采煤机在行走时出现卡槽和跳槽等事故，并保证拖缆装置转动灵活；8、在井下换班时，采煤机司机必须要把摇臂退出煤壁，牵引归零，停牵引电机和截割电机，最后关掉泵电机，将隔离开关拨到“0”的位置，关掉总水阀；9、严格按照产品说明书的要求，保质保量的保证润滑油质，定期检查和更换，在更换液压油和齿轮油时，一定要做好防护工作，防止异物进入；二、采煤机的检查和维护五、机械、液压常见故障分析六、采煤机变频器的常见故障分析及维修变频调速系统比较复杂，故障判断与维修难度较大。

采煤机人员地面培训教案【培训目的】通过培训进一步提高职工理论水平，操作技能，促进岗位的安全操作，确保井下生产单位全年安全生产。

熟练掌握四懂四会专业技能：即懂设备结构、原理、性能、懂采煤工艺；会操作、会检查、会维修、会排除故障。

【培训内容】采煤机的安全操作与使用技术一、采煤机司机岗位责任制1；熟知结构、性能、原理、工艺，遵守法规、制度、持证上岗。

2；认真操作，注意顶板变化，顶、底板割平，煤壁直。

3；维护保养、包机到人，检查更换截齿、喷嘴润滑，保持机器完好、清洁。

4；排除一般故障，协作检修，参加事故分析。

5；保管好备用件，换下来的回收，以便修复利用。

6 ；严格现场交接班，填写记录，将本班情况详告接班司机。

二、采煤机司机安全操作和维护、注意事项1、未专门培训，无证不得上岗开机。

2、严格三大《规程》和岗位责任制，交接班和维护保养制度。

3、无喷雾冷却水，或水流量、压力不得《规程》不准开机。

4、刮板机未正常启动运行不准开机。

5、采煤机上必须安装机载式甲烷断电仪，或便携式报警仪甲烷浓度大于或小于1%时不准开机。

（注意：报警浓度≧1% ，断电浓度≧1、5%，复电浓度≦1%）6、开机前要喊话，并发出信号，观察周围无不安全性情况时方可开机。

7、点动电机,在其即将停止转动时操作截割部离合器。

8、禁止带负荷时启动，或繁频点动开机。

（以免烧毁电机）9、截割滚筒上的截齿，喷嘴应无短缺和失效。

10、割煤时，割直，割平，控制采高。

防止作业面出现过度弯曲或顶板出现台阶式状况，注意割支架顶梁或输送机铲煤板。

11、工作行时，应随时注意电缆，水管拖移情况，以防撞坏掉道。

12、采煤机运行时，注意电缆，水管，以防损坏。

13、主机发出异常声响或过热以及机器发出严重振动时，必须立即停机检查。

14、停机时，先停牵引，再停电动机。

15、除紧急情况外，不允许在停止牵引前用停止按钮、隔离开关或紧急超限时，应立即停止割煤，按规定停电撤人16、割煤过程中防滑装置应可靠，否则不准开机。

采煤机培训课件-(带特殊条款)采煤机培训课件一、引言采煤机是煤矿生产中至关重要的设备，其安全、高效地运行直接影响到煤矿的生产效率和矿工的生命安全。

为了提高采煤机操作人员的技术水平和安全意识，确保采煤机的正常运行，降低故障率和事故发生率，本课件旨在对采煤机的结构、原理、操作、维护和故障处理等方面进行系统讲解，使操作人员对采煤机有全面、深入的了解，为煤矿生产提供有力保障。

二、采煤机的结构和工作原理1.结构组成采煤机主要由截割部、牵引部、液压系统、电气系统和辅助设备等组成。

（1）截割部：包括截割滚筒、减速器、行星齿轮箱等，负责对煤炭进行切割。

（2）牵引部：包括驱动轮、导向轮、张紧装置等，负责采煤机的行走和定位。

（3）液压系统：包括液压泵、液压马达、控制阀等，为采煤机提供动力。

（4）电气系统：包括电源、控制器、传感器等，负责采煤机的启动、停止、调速等功能。

（5）辅助设备：包括喷雾装置、冷却系统、照明装置等，为采煤机提供辅助功能。

2.工作原理采煤机在工作过程中，通过截割部的截割滚筒对煤炭进行切割，同时牵引部驱动采煤机沿工作面行走，完成煤炭的采掘。

液压系统和电气系统为采煤机提供动力和控制，确保采煤机稳定、高效地运行。

三、采煤机的操作方法1.启动前的检查（1）检查截割部、牵引部、液压系统、电气系统等部件是否完好，连接是否牢固。

（2）检查油位、水位、电量等是否正常。

（3）检查喷雾装置、冷却系统、照明装置等辅助设备是否正常。

2.启动和运行（1）按照操作规程启动采煤机，观察各部件运行是否正常。

（2）调整采煤机的工作参数，如切割深度、行走速度等，以满足生产需求。

（3）在采煤过程中，注意观察煤炭质量、设备负荷等情况，及时调整操作。

3.停机和维护（1）完成采煤任务后，按照操作规程停机，切断电源。

（2）对采煤机进行清洁、润滑、检查等维护工作，确保设备处于良好状态。

四、采煤机的维护和故障处理1.维护保养（1）定期对采煤机进行清洁、润滑，保持设备整洁、润滑良好。

西安煤矿机械厂采煤机培训教案第一章：采煤机概述1.1 采煤机的作用与地位介绍采煤机在煤矿生产中的重要性阐述采煤机对提高煤矿生产效率和安全生产的意义1.2 采煤机的组成与结构解析采煤机的主要部件及其功能了解采煤机的工作原理及操作流程1.3 采煤机的发展历程与趋势回顾采煤机的发展历程探讨采煤机技术的未来发展趋势第二章：采煤机的关键技术2.1 采煤机切割技术分析切割技术在采煤机中的应用介绍切割技术的原理与特点2.2 采煤机电气控制系统讲解采煤机电气控制系统的基本构成深入了解采煤机电气控制系统的运行原理及功能2.3 采煤机液压系统探讨液压系统在采煤机中的重要作用讲解采煤机液压系统的组成、原理及维护第三章：采煤机的操作与维护3.1 采煤机的操作流程详细介绍采煤机的操作步骤强调操作过程中的安全注意事项3.2 采煤机的日常维护与保养讲解采煤机日常维护与保养的重要性介绍采煤机维护与保养的具体措施3.3 采煤机故障诊断与处理分析采煤机常见故障的原因及影响教授故障诊断与处理的方法和技巧第四章：采煤机的安全防护措施4.1 采煤机安全防护装置介绍采煤机安全防护装置的种类与作用讲解安全防护装置的正确使用与维护方法4.2 采煤机事故预防与应急处理分析采煤机事故的原因及预防措施教授采煤机事故应急处理的方法和流程4.3 采煤机安全操作培训与考核强调采煤机安全操作培训的重要性讲解采煤机安全操作考核的内容与方法第五章：采煤机的性能评估与优化5.1 采煤机性能评估指标了解采煤机性能评估的主要指标讲解各项指标的计算方法及应用5.2 采煤机性能优化策略分析采煤机性能优化的重要性介绍采煤机性能优化的方法与技巧5.3 采煤机的发展前景探讨采煤机在未来煤矿生产中的应用与发展趋势分析采煤机技术进步对煤矿产业的影响第六章：采煤机的工作环境与适应性6.1 煤矿井下作业环境描述煤矿井下作业环境的特点及挑战讲解采煤机在这种环境下的工作表现6.2 采煤机的适应性问题分析采煤机在不同煤层条件下的适应性探讨提高采煤机适应性的技术途径6.3 采煤机的环境保护与节能减排强调环境保护在煤矿生产中的重要性介绍采煤机节能减排的技术措施第七章：采煤机的售后服务与技术支持7.1 采煤机的售后服务体系讲解采煤机售后服务的主要内容强调售后服务在提高用户满意度中的作用7.2 采煤机的技术支持与维护介绍采煤机技术支持的主要方式讲解采煤机维护的方法与技巧7.3 用户培训与技术交流强调用户培训的重要性介绍培训内容与方法，以及用户之间的技术交流平台第八章：国内外采煤机市场分析8.1 国内外采煤机市场现状分析国内外采煤机市场的供需状况介绍主要采煤机生产商的市场份额与竞争态势8.2 采煤机市场的趋势与机遇探讨采煤机市场的未来发展趋势分析采煤机市场面临的机遇与挑战8.3 采煤机市场的政策与监管讲解采煤机市场相关政策与监管要求强调合规经营在采煤机市场中的重要性第九章：采煤机的创新与发展9.1 采煤机技术创新的方向与趋势分析采煤机技术创新的必要性介绍采煤机技术创新的主要方向与趋势9.2 采煤机技术研发的现状与挑战阐述采煤机技术研发的现状分析采煤机技术研发面临的挑战与困境9.3 采煤机技术进步的推动力量探讨政府、企业、学术界在采煤机技术进步中的作用与责任强调合作创新在采煤机技术进步中的重要性第十章：采煤机的未来展望10.1 采煤机技术的未来发展趋势展望采煤机技术的未来发展趋势分析采煤机技术进步对煤矿产业的影响10.2 采煤机在绿色矿业中的作用强调采煤机在绿色矿业发展中的重要性介绍采煤机在绿色矿业中的应用案例10.3 采煤机产业的发展策略与建议提出促进采煤机产业发展的政策建议分析采煤机产业的发展机遇与挑战重点解析本文主要介绍了西安煤矿机械厂采煤机培训教案，包括采煤机概述、关键技术、操作与维护、安全防护措施、工作环境与适应性、售后服务与技术支持、市场分析、创新与发展以及未来展望等内容。

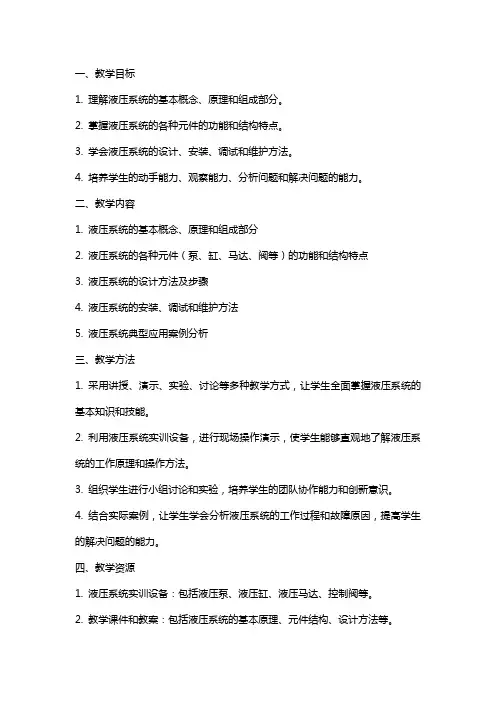

一、教学目标1. 理解液压系统的基本概念、原理和组成部分。

2. 掌握液压系统的各种元件的功能和结构特点。

3. 学会液压系统的设计、安装、调试和维护方法。

4. 培养学生的动手能力、观察能力、分析问题和解决问题的能力。

二、教学内容1. 液压系统的基本概念、原理和组成部分2. 液压系统的各种元件（泵、缸、马达、阀等）的功能和结构特点3. 液压系统的设计方法及步骤4. 液压系统的安装、调试和维护方法5. 液压系统典型应用案例分析三、教学方法1. 采用讲授、演示、实验、讨论等多种教学方式，让学生全面掌握液压系统的基本知识和技能。

2. 利用液压系统实训设备，进行现场操作演示，使学生能够直观地了解液压系统的工作原理和操作方法。

3. 组织学生进行小组讨论和实验，培养学生的团队协作能力和创新意识。

4. 结合实际案例，让学生学会分析液压系统的工作过程和故障原因，提高学生的解决问题的能力。

四、教学资源1. 液压系统实训设备：包括液压泵、液压缸、液压马达、控制阀等。

2. 教学课件和教案：包括液压系统的基本原理、元件结构、设计方法等。

3. 液压系统典型应用案例：包括工程机械、自动化设备等。

4. 实验工具和器材：包括螺丝刀、扳手、万用表等。

五、教学评价1. 课堂表现：考察学生的出勤、发言、讨论等参与程度。

2. 实训操作：考察学生的动手操作能力、观察能力和分析问题的能力。

3. 课后作业：布置相关课后作业，巩固学生对液压系统的理解和掌握。

4. 课程报告：让学生结合实训设备，完成一个液压系统的设计和分析报告。

六、教学安排1. 课时：共计40课时，包括理论教学和实训操作。

2. 教学计划：第1-8课时：液压系统的基本概念、原理和组成部分（理论）第9-16课时：液压系统的各种元件的功能和结构特点（理论）第17-24课时：液压系统的设计方法及步骤（理论）第25-32课时：液压系统的安装、调试和维护方法（理论+实训）第33-40课时：液压系统典型应用案例分析（理论+实训）七、教学步骤1. 液压系统的基本概念、原理和组成部分（理论）介绍液压系统的定义、特点和应用领域讲解液压系统的原理和组成部分（泵、缸、马达、阀等）2. 液压系统的各种元件的功能和结构特点（理论）讲解各种液压元件的功能和结构特点通过实物或图片展示元件的内部结构和工作原理3. 液压系统的设计方法及步骤（理论）介绍液压系统的设计方法和步骤讲解系统设计中的注意事项和优化原则4. 液压系统的安装、调试和维护方法（理论+实训）讲解液压系统的安装、调试和维护方法进行现场实训操作，演示安装、调试和维护过程5. 液压系统典型应用案例分析（理论+实训）分析液压系统在工程机械、自动化设备等领域的典型应用案例进行现场实训操作，演示案例中的液压系统工作过程八、教学注意事项1. 确保学生熟悉实训设备的安全操作规程，避免发生意外事故。

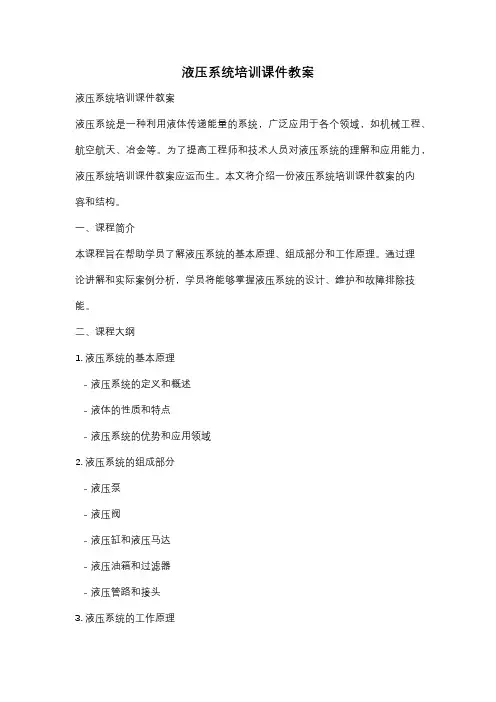

液压系统培训课件教案液压系统培训课件教案液压系统是一种利用液体传递能量的系统，广泛应用于各个领域，如机械工程、航空航天、冶金等。

为了提高工程师和技术人员对液压系统的理解和应用能力，液压系统培训课件教案应运而生。

本文将介绍一份液压系统培训课件教案的内容和结构。

一、课程简介本课程旨在帮助学员了解液压系统的基本原理、组成部分和工作原理。

通过理论讲解和实际案例分析，学员将能够掌握液压系统的设计、维护和故障排除技能。

二、课程大纲1. 液压系统的基本原理- 液压系统的定义和概述- 液体的性质和特点- 液压系统的优势和应用领域2. 液压系统的组成部分- 液压泵- 液压阀- 液压缸和液压马达- 液压油箱和过滤器- 液压管路和接头3. 液压系统的工作原理- 液压泵的工作原理- 液压阀的类型和工作原理- 液压缸和液压马达的工作原理- 液压系统的控制方式4. 液压系统的设计和维护- 液压系统的设计原则和步骤- 液压系统的维护方法和注意事项- 液压系统的故障排除和修复技巧5. 实际案例分析- 液压系统在机械工程中的应用- 液压系统在航空航天中的应用- 液压系统在冶金中的应用三、教学方法1. 理论讲解通过PPT和讲师的讲解，学员将了解液压系统的基本原理和组成部分。

2. 实验演示通过实验演示，学员将亲自操作液压系统，观察和分析其工作原理和效果。

3. 案例分析通过实际案例分析，学员将学习如何应用液压系统解决实际工程问题。

4. 讨论互动通过小组讨论和问题解答，学员将能够深入理解液压系统的各个方面，并与其他学员分享经验和观点。

四、教学资源1. PPT课件包括液压系统的基本原理、组成部分和工作原理的图文解释。

2. 实验设备包括液压泵、液压阀、液压缸等实验设备，用于实验演示和学员操作。

3. 案例资料包括液压系统在不同领域的应用案例，用于案例分析和讨论。

五、学员评估1. 理论考试考察学员对液压系统基本原理和工作原理的理解程度。

2. 实验操作考察学员对液压系统的操作技能和安全意识。
