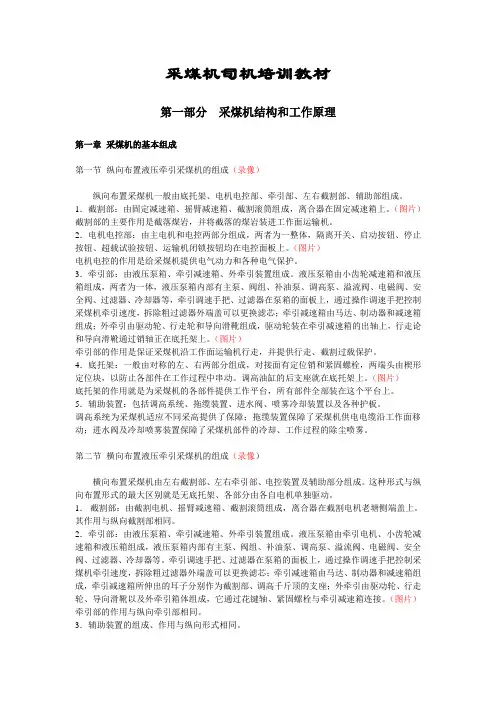

采煤机司机培训教材第一部分采煤机结构和工作原理第一章采煤机的基本组成第一节纵向布置液压牵引采煤机的组成（录像）纵向布置采煤机一般由底托架、电机电控部、牵引部、左右截割部、辅助部组成。
1．截割部：由固定减速箱、摇臂减速箱、截割滚筒组成，离合器在固定减速箱上。
（图片）截割部的主要作用是截落煤岩，并将截落的煤岩装进工作面运输机。
2．电机电控部：由主电机和电控两部分组成，两者为一整体，隔离开关、启动按钮、停止按钮、超载试验按钮、运输机闭锁按钮均在电控面板上。
（图片）电机电控的作用是给采煤机提供电气动力和各种电气保护。
3．牵引部：由液压泵箱、牵引减速箱、外牵引装置组成。
液压泵箱由小齿轮减速箱和液压箱组成，两者为一体，液压泵箱内部有主泵、阀组、补油泵、调高泵、溢流阀、电磁阀、安全阀、过滤器、冷却器等，牵引调速手把、过滤器在泵箱的面板上，通过操作调速手把控制采煤机牵引速度，拆除粗过滤器外端盖可以更换滤芯；牵引减速箱由马达、制动器和减速箱组成；外牵引由驱动轮、行走轮和导向滑靴组成，驱动轮装在牵引减速箱的出轴上，行走论和导向滑靴通过销轴正在底托架上。
（图片）牵引部的作用是保证采煤机沿工作面运输机行走，并提供行走、截割过载保护。
4．底托架：一般由对称的左、右两部分组成，对接面有定位销和紧固螺栓，两端头由楔形定位块，以防止各部件在工作过程中串动。
调高油缸的后支座就在底托架上。
（图片）底托架的作用就是为采煤机的各部件提供工作平台，所有部件全部装在这个平台上。
5．辅助装置：包括调高系统、拖缆装置、进水阀、喷雾冷却装置以及各种护板。
调高系统为采煤机适应不同采高提供了保障；拖缆装置保障了采煤机供电电缆沿工作面移动；进水阀及冷却喷雾装置保障了采煤机部件的冷却、工作过程的除尘喷雾。
第二节横向布置液压牵引采煤机的组成（录像）横向布置采煤机由左右截割部、左右牵引部、电控装置及辅助部分组成。
这种形式与纵向布置形式的最大区别就是无底托架、各部分由各自电机单独驱动。
