前言建筑施工安全文明标准化建设是构建和谐社会的组成部分，是建设行业落实“以人为本”科学发展观的重要举措，推行建筑施工安全文明标准化工作，有利于改善施工现场的生产和生活环境，可有效减少生产安全事故的发生。
2004 年，国务院出台《关于进一步加强安全生产工作的决定》（国发[2004]2 号），提出在建筑施工等企业普遍开展安全质量标准化活动；2005 年，原建设部印发《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232 号），明确要加强基层和基础工作，实现建筑施工安全的标准化、规范化，促使建筑施工企业建立起自我约束、持续改进的安全生产长效机制。
2010 年7 月，国务院又出台《关于进一步加强企业安全生产工作的通知》（国发[2010]23 号），这是国家在加强安全生产工作方面的又一重大举措。
《通知》进一步明确了现阶段安全生产工作的总体要求和目标任务，提出了新形势下加强安全生产工作的一系列政策措施，特别强调要严格企业安全管理，深入开展安全生产标准化建设。
为进一步提升建筑施工安全文明整体水平，指导施工现场开展建筑施工安全文明标准化工作，在总结近几年创建省级文明工地经验基础上，并借鉴省外的先进做法，编写了本示范图集。
本示范图集共十一章，主要包括脚手架、模板支架、三宝四口及临边防护、施工现场临时用电、塔式起重机、施工升降机、高处作业吊篮、施工机具、场容场貌、临时设施、环境卫生等内容。
图集以示意图、实例、文字等形式，图文并茂，简洁明了地表述了安全文明施工的标准示范做法，具有较强的指导性、操作性和实用性。
由于水平有限，不足之处难免存在，恳请提出宝贵意见和建议，以便进一步修改和完善。
总说明1. 为规范建筑行业管理，提高安全文明施工管理水平，实现安全防护标准化、规范化、工具化，特编制《建筑施工安全文明标准示范图集》（以下简称本图集）。
2. 本图集适用于施工现场安全文明实施与管理，桥梁、隧道、城市轨道交通等市政基础设施工程结合各自特点参照实施。
项目标准化图集之六

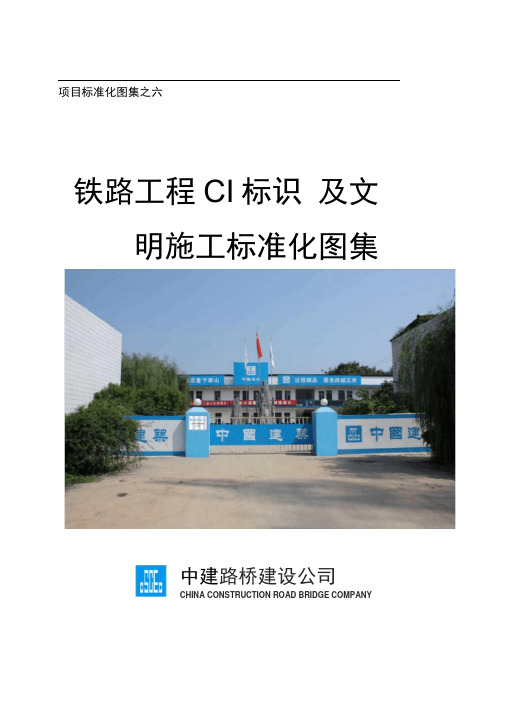

铁路工程CI标识及文明施工标准化图集
中建路桥建设公司
CHINA CONSTRUCTION ROAD BRIDGE COMPANY
二OO九年八月
为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路工程CI 标识及文明施工标准化图集》，（以下简称“图集”）。
本图集以中建总公司CI 手册为依据，以石武客运专线为实例，主要针对现场文明施工和CI 标识情况，以现场图片为主，以文字说明为辅对施工现场进行说明。
具有图文结合、重点突出、易懂实用的特点。
本图集主要面向铁路工程项目管理人员培训和指导施工现场规范CI 标识及文明施工化标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
中建路桥建设公司
二OO九年八月。

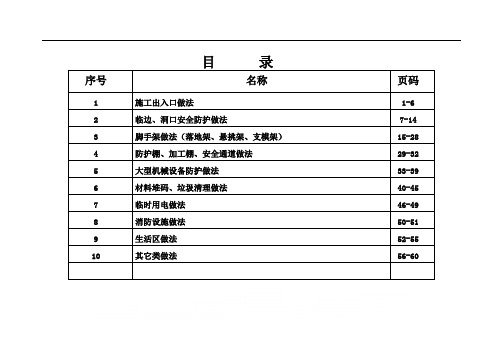

序号名称页码1 施工出入口做法1-62 临边、洞口安全防护做法7-143 脚手架做法（落地架、悬挑架、支模架）15-284 防护棚、加工棚、安全通道做法29-325 大型机械设备防护做法33-396 材料堆码、垃圾清理做法40-457 临时用电做法46-498 消防设施做法50-519 生活区做法52-5510 其它类做法56-601第一部分、施工出入口做法1.施工大门效果图1-1施工大门立面图做法说明1、施工大门为门楼式，门楼采用角钢搭设，上横梁与立柱采用喷绘全封闭，喷绘颜色如左图，门扇距离地面10cm 。
2、施工大门门柱、门楼字体为方正兰亭粗黑，字体太小与门柱、门楼比例协调，字体颜色左图，不得更改，材质为喷绘。
3、施工大门LOGO 均为“蓝光BRC+项目名称”的VI 组合，不干胶喷绘彩色，不得出现施工单位的LOGO 。
第一部分、施工出入口做法2.临时围墙、临时围档3．门卫室做法说明做法说明1、施工临时围墙：工程施工现场周边围墙设置应连续、密闭，高度不低于2000mm，使用的材料应保证围挡稳固、整齐、整洁、美观。
2、临时围挡：根据实际情况可使用轻质PVC、彩钢板围挡，围挡应连续、密闭、稳固、整齐、整洁、美观，其使用不超过2个月。
3、围墙上应设置夜间照明灯，临街（道路）围墙外应设置绿化带。
4、围墙形式、材料及搭设必须符合当地政府相关规定要求1、入口内必须设置坚固、美观的门卫室，门卫室应悬挂“施工现场车辆管理和人员参观管理办法及门卫岗位制度”，并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等。
2、门卫人员要统一着装并佩戴执勤袖标。
3、入口门卫室应设立安全帽存放区，确保进入工地的每个人戴上安全帽。
4、未经允许外来人员一律不得进入施工现场。
2第一部分、施工出入口做法4.刷卡器5.五牌二图做法说明做法说明1、大门人行出口应设刷卡器。
2、进出人员须刷卡进入施工现场。
1、施工大门外墙一侧应设置标识牌，内容包括：工程概况牌、文明施工牌、管理人员及监督电话牌、安全生产牌、消防保卫牌、施工总平面布置图、安全平面布置图。
前言为了促进上海江瀚房地产开发经营有限公司（以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ59-2011)等法规标准，结合实际，以条文说明、照片图解的形式，组织编制了《招商蛇口建设工程现场安全文明施工标准化图集》（以下简称本《图集》）。
本《图集》标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本《图集》标准的，应从其标准。
施工单位执行本《图集》和地方政府标准的有关费用已在投标工程报价中确定，施工单位不得以本标准为依据另行要求费用。
施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本《图集》和地方政府有关标准），并报项目监理机构审核、业主项目部审批后执行。
目录1.文明施工 (1)1.1.基本规定 (1)1.2.基本要求 (1)1.2.1.现场围挡 (1)1.2.2.封闭管理 (1)1.2.3.施工场地 (3)1.2.4.材料管理 (4)1.2.5.现场办公与住宿 (5)1.2.6.现场防火 (6)1.2.7.综合治理 (8)1.2.8.公示标牌 (9)1.2.9.生活设施 (11)1.2.10.社区服务 (12)2.脚手架工程 (13)2.1.基本规定 (13)2.2.基本要求 (13)2.2.1.落地式外脚手架 (13)2.2.2.悬挑式脚手架 (17)2.2.3.附着式升降脚手架 (18)2.2.4.高处作业吊篮 (19)3.基坑工程 (21)3.1.基本规定 (21)3.2.基本要求 (21)3.2.1.临边防护 (22)3.2.2.基坑支护及支撑拆除 (22)3.2.3.基坑降排水 (22)3.2.4.坑边荷载 (22)3.2.5.上下通道 (22)3.2.6.基坑工程监测 (22)4.模板支架 (23)4.1.基本规定 (23)4.2.基本要求 (23)4.2.1.基础 (23)4.2.2.立杆 (24)4.2.3.扣件式剪刀撑 (25)4.2.4.碗扣式剪刀撑 (25)4.2.5.周边拉结与临边防护 (26)5.高处作业 (26)5.1.基本规定 (26)5.2.基本要求 (26)5.2.1.安全帽 (26)5.2.2.反光背心 (27)5.2.3.安全网 (27)5.2.4.安全带 (27)5.2.5.临边防护 (28)5.2.6.洞口防护 (28)5.2.7.通道口防护 (29)5.2.8.攀登作业 (29)5.2.9.悬空作业 (30)5.2.10.操作平台 (30)5.2.11.物料平台 (31)5.2.12.悬挑式钢平台 (31)6.施工用电 (32)6.1.基本规定 (32)6.2.基本要求 (32)6.2.1.外电防护 (32)6.2.2.接地与接零保护系统 (32)6.2.3.配电线路 (34)6.2.4.配电箱与开关箱 (34)6.2.5.配电室与配电装置 (37)6.2.6.现场照明 (38)6.2.7.用电档案 (38)7.施工升降机 (39)7.1.基本规定 (39)7.2.基本要求 (39)7.2.1.安全告示牌 (39)7.2.2.安全装置 (39)7.2.3.限位装置 (40)7.2.4.防护设施 (40)8.塔式起重机 (41)8.1.基本规定 (41)8.2.基本要求 (41)8.2.1.塔吊型号 (41)8.2.2.基础防护及告示牌 (42)8.2.3.电气安全 (42)8.2.4.安全装置 (42)8.2.5.保护装置 (43)8.2.6.空中走道 (43)8.2.7.多塔作业 (44)9.起重吊装 (44)9.1.基本规定 (44)9.2.基本要求 (44)10.起重机械 (44)11.物料提升机 (47)12.土方机械 (48)13．桩施工机械 (49)14施工机具 (51)14.1基本规定 (51)14.2.基本要求 (51)14.2.1 平刨 (51)14.2.2圆盘锯 (51)14.2.3钢筋机械 (51)14.2.4电焊机 (52)14.2.5 搅拌机 (52)14.2.6气瓶 (53)1.文明施工1.1.基本规定文明施工应符合《建设工程安全生产管理条理》、现行行业标准《施工现场临时建筑技术规范》JGJ/T188-2009、《建筑施工现场环境与卫生标准》JGJ146-2004、《建设工程施工现场消防安全技术规范》GB50720-2011和公司《品牌管理手册》的规定。
前言随着公司经营规模的不断扩大，行业竞争的日趋激烈和业主需求的不断提高，项目管理跨度和难度也在不断加大。
因此，严格落实标准化管理的重要性日益凸显。
为了全面提升项目管理水平，更好地维护企业品牌、提升企业形象。
公司对企业内部和行业上标准化管理进行了重新梳理和优化，利用BIM技术编制了本图册，以期实现施工生产行为规范化、安全管理科学化、安全防护标准化、场容场貌秩序化、施工质量样板化。
本图集主要内容包括：文明施工、安全防护、脚手架及模板支撑体系、大型机械、施工机具、临时用电、消防设施、绿色施工、安全体验区、质量样板区十个章节。
本图册为施工现场安全和质量管理标准化的企业标准，适用于各工程公司、项目部，请各级单位认真贯彻执行。
本图册凝聚了公司和行业内项目标准化管理先进做法，实施过程中发现更先进、更合理做法，恳请各级单位提出宝贵意见和建议，以便进一步修改和完善。
实施本图册时，除遵守本图册有关要求外，还应符合相关法律法规、标准规范和规范性文件要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。
本图册由公司安全设备部和技术质量部负责解释。
本图册在编写过程中得到了集团公司总部和各工程公司大力支持和帮助，在此一并表示感谢！编制委员会二Ο一八年一月编制委员会主编：王邦国副主编：温鹤华史立平委员：施树林王赛丁玺涵张桢陈元国曹兆华生加旺傅海荣孙国兵谢广财丁园园姜宏祝马建忠李铁桥徐仁贵王平马和春张生杨国庆徐仁华胡国平审定委员会主任：刘厚纯副主任：徐仁忠杨静委员：王建国杭小建马军陈春红吉春勤吉久平王勇批准：大门文明施工图1.1说明：1、主大门采用有门楼式，其余大门提倡采用无门楼式，在工程需要突出显示企业形象时采用有门楼式。
2、门体材质为金属管与薄铁板焊接而成，门柱材质为角钢钢架。
3、具体尺寸详见《CI 形象识别手册》，6m 宽门体为对开门，8m 宽门体为四扇折叠门；无门楼式门柱总高度2.66m （用于2.1m 高围墙）或3.06m （用于2.5m 高围墙），门柱截面尺寸建议为0.8m ×0.8m （用于6m 门体）、1m ×1m （用于8m 门体）；有门楼式门柱截面尺寸建议为1m ×1m ，总高度为6.5m ，其中门楣高度为1.5m ，门柱高度为5m 。
项目标准化图集之六铁路工程CI标识及文明施工标准化图集二○○九年八月前言为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路工程CI标识及文明施工标准化图集》，（以下简称“图集”）。
本图集以中建总公司CI手册为依据，以石武客运专线为实例，主要针对现场文明施工和CI标识情况，以现场图片为主，以文字说明为辅对施工现场进行说明。
具有图文结合、重点突出、易懂实用的特点。
本图集主要面向铁路工程项目管理人员培训和指导施工现场规范CI标识及文明施工化标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
中建路桥建设公司二○○九年八月目录1.项目CI策划大纲 (1)1.1项目大门与围墙 (1)1.2标牌 (4)1.3人员着装形象 (7)1.4办公室及生活临时建筑物 (9)1.5机械设备 (14)1.6楼面形象 (15)1.7旗帜 (16)2.驻地建设及中建五局“信.和”文化落地 (17)3.安全文明施工与环境保护 (21)3.1拌合站 (22)3.2现场标志、标牌及条幅 (23)3.3基坑、临边安全防护 (27)3.4其他 (30)4.结束语 (31)封面示例 (1)铁路工程CI标识及文明施工标准化图集1.项目CI策划大纲根据中建总公司CI手册及铁路施工实际特点，特制订本项目CI策划大纲：1.1项目大门与围墙项目共设两处大门：项目部和施工现场，项目部采用无门楼式大门，施工现场采用门楼式大门。
1.1.1无门楼式大门（项目部大门）项目部租用当地政府原办公楼，根据实际情况，围墙对外设置无门楼式大门，大门宽6M。
(1)材质：大门材质为钢管铁皮，焊制而成。
(2)规格：大门采用推拉式，总高度为2M，宽度6M。
铁路工程CI标识及文明施工标准化图集前言为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路工程CI标识及文明施工标准化图集》，（以下简称“图集”）。
本图集以中建总公司CI手册为依据，以石武客运专线为实例，主要针对现场文明施工和CI标识情况，以现场图片为主，以文字说明为辅对施工现场进行说明。
具有图文结合、重点突出、易懂实用的特点。
本图集主要面向铁路工程项目管理人员培训和指导施工现场规范CI标识及文明施工化标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
中建路桥建设公司目录1.项目CI策划大纲 (1)1.1项目大门与围墙 (1)1.2标牌 (4)1.3人员着装形象 (7)1.4办公室及生活临时建筑物 (9)1.5机械设备 (14)1.6楼面形象 (16)1.7旗帜 (16)2.驻地建设及中建五局“信.和”文化落地 (18)3.安全文明施工与环境保护 (22)3.1拌合站 (22)3.2现场标志、标牌及条幅 (23)3.3基坑、临边安全防护 (27)3.4其他 (30)4.结束语 (31)封面示例 (1)铁路工程CI标识及文明施工标准化图集1.项目CI策划大纲根据中建总公司CI手册及铁路施工实际特点，特制订本项目CI策划大纲：1.1项目大门与围墙项目共设两处大门：项目部和施工现场，项目部采用无门楼式大门，施工现场采用门楼式大门。
1.1.1无门楼式大门（项目部大门）项目部租用当地政府原办公楼，根据实际情况，围墙对外设置无门楼式大门，大门宽6M。
(1)材质：大门材质为钢管铁皮，焊制而成。
(2)规格：大门采用推拉式，总高度为2M，宽度6M。
(3)色彩及文字组合：大门颜色为白色，正腰涂为蓝色（中建蓝），上面用白色隶书体字（刘炳森手书）书写“中国建筑”字样，如图1-1、1-2。
项目标准化图集之六铁路工程CI标识及文明施工标准化图集二○○九年八月前言为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路工程CI标识及文明施工标准化图集》，（以下简称“图集”）。
本图集以中建总公司CI手册为依据，以石武客运专线为实例，主要针对现场文明施工和CI标识情况，以现场图片为主，以文字说明为辅对施工现场进行说明。
具有图文结合、重点突出、易懂实用的特点。
本图集主要面向铁路工程项目管理人员培训和指导施工现场规范CI标识及文明施工化标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
中建路桥建设公司二○○九年八月目录1.项目CI策划大纲 (1)1.1项目大门与围墙 (1)1.2标牌 (4)1.3人员着装形象 (7)1.4办公室及生活临时建筑物 (9)1.5机械设备 (14)1.6楼面形象 (15)1.7旗帜 (16)2.驻地建设及中建五局“信.和”文化落地 (17)3.安全文明施工与环境保护 (21)3.1拌合站 (22)3.2现场标志、标牌及条幅 (23)3.3基坑、临边安全防护 (27)3.4其他 (30)4.结束语 (31)封面示例 (1)铁路工程CI标识及文明施工标准化图集1.项目CI策划大纲根据中建总公司CI手册及铁路施工实际特点，特制订本项目CI策划大纲：1.1项目大门与围墙项目共设两处大门：项目部和施工现场，项目部采用无门楼式大门，施工现场采用门楼式大门。
1.1.1无门楼式大门（项目部大门）项目部租用当地政府原办公楼，根据实际情况，围墙对外设置无门楼式大门，大门宽6M。
(1)材质：大门材质为钢管铁皮，焊制而成。
(2)规格：大门采用推拉式，总高度为2M，宽度6M。
项目标准化图集之六铁路工程CI标识及文明施工标准化图集二○○九年八月前言为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路工程CI标识及文明施工标准化图集》，（以下简称“图集”）。
本图集以中建总公司CI手册为依据，以石武客运专线为实例，主要针对现场文明施工和CI标识情况，以现场图片为主，以文字说明为辅对施工现场进行说明。
具有图文结合、重点突出、易懂实用的特点。
本图集主要面向铁路工程项目管理人员培训和指导施工现场规范CI标识及文明施工化标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
中建路桥建设公司二○○九年八月目录1.项目CI策划大纲 (1)1.1项目大门与围墙 (1)1.2标牌 (4)1.3人员着装形象 (7)1.4办公室及生活临时建筑物 (9)1.5机械设备 (14)1.6楼面形象 (15)1.7旗帜 (16)2.驻地建设及中建五局“信.和”文化落地 (17)3.安全文明施工与环境保护 (21)3.1拌合站 (22)3.2现场标志、标牌及条幅 (23)3.3基坑、临边安全防护 (27)3.4其他 (30)4.结束语 (31)封面示例 (1)铁路工程CI标识及文明施工标准化图集1.项目CI策划大纲根据中建总公司CI手册及铁路施工实际特点，特制订本项目CI策划大纲：1.1项目大门与围墙项目共设两处大门：项目部和施工现场，项目部采用无门楼式大门，施工现场采用门楼式大门。
1.1.1无门楼式大门（项目部大门）项目部租用当地政府原办公楼，根据实际情况，围墙对外设置无门楼式大门，大门宽6M。
(1)材质：大门材质为钢管铁皮，焊制而成。
(2)规格：大门采用推拉式，总高度为2M，宽度6M。
(3)色彩及文字组合：大门颜色为白色，正腰涂为蓝色（中建蓝），上面用白色隶书体字（刘炳森手书）书写“中国建筑”字样，如图1-1、1-2。
图1-1图1-2 无门楼式大门（项目部）1.1.2门楼式大门（施工现场）项目拌和站处设置门楼式大门。
(1)材质：门柱为普通钢管构造，外包喷绘材料。
(2)尺寸：门柱截面尺寸为1*1m，总高度为6.5m，其中门楣高度为1.5m，大门净高度为5m。
(3)色彩：地面起2m高为蓝色，2～5m处为白色；门楣为蓝色，标志反白，字为白色。
(4)标志与文字组合：标志尺寸为1*1m,文字内容分为两排，上排位施工的工程局全称：中国建筑第五工程局，下排为承建**工程：此为非标准组合，只限于门楣上使用，不能与其他组合使用，如图2-1、2-2。
图2-1图2-2 门楼式大门（拌和站）1.1.3工地围墙依项目现场实际情况，项目围墙分别采用一次性使用的砖砌式围墙和可重复使用的金属式围墙。
(1)砖砌式围墙。
根据实际情况，项目部及现场拌和站侧面围墙采用砖砌式。
A.围墙规格：高两米，墙体为白色。
其中围墙上端0.2米高，下端0.3米高，为蓝色。
B.围墙标准组合：主图案为中建标志和“中国建筑”（刘炳森）繁体手书字样组合，标志与字体均为蓝色，标志尺寸为0.8*0.8米，位置居白色墙体上0.36米、下0.34米之间，即距地面0.64米;字体按附图尺寸组合，每组的组合图形之间用辅助图形间隔，每组间距为7.2米，辅助图形居中，如图3。
(2)施工现场拌和站站大门处采用可重复使用的金属式，金属栅栏正中央悬挂0.8*0.8m规格大小的标识牌，如图3。
图3 工地围墙外侧采用A式组合及金属栅栏上悬挂的标识围墙内侧：颜色同外侧一样。
内容为中建标识同中建专用标语组合，标识、字体（黑体字）均为蓝色，尺寸为0.7m*0.7m。
专用标语组合：“中国建筑品质重于泰山过程精品服务跨越五洲”，如图4。
图4 工地围墙内侧专用标语1.2标牌1.2.1施工图牌(1)图牌内容：根据工程情况，施工图牌包括企业名牌、八荣八耻、企业理念、工程平面布置图、组织机构图。
(2)图牌位置：项目部大门口左侧处及施工现场拌和站站大门口右侧各设置一组。
(3)图牌规格及材质：图牌为长方形，竖式组合，宽高为1m*1.5m。
选用不锈钢管支架，内容泡沫底板电脑喷绘。
(4)图牌标准组合形象：图牌为单体组合，牌面为白色。
施工图牌左侧单独置一CI图牌，绘制B式组合规范，底色为白色，标识和字为蓝色，下加辅助图形（图形为灰色）。
其他图牌的标题为红色，内容为蓝色（黑体字），如图5。
图5 项目部图牌1.2.2项目部名牌(1)材质：为平直拉丝不锈钢，面板颜色为白色，边框灰色。
内容除“××客专××项目部”为不干胶贴字外，其它采用喷绘字。
规格尺寸：长80厘米，宽60厘米。
(2)式样：选用A式组合，蓝标、蓝字，“中国建筑五局”下方划一横线，横线下方书写“××客专××项目部”，字体为正方黑体，颜色为黑色。
名牌悬挂在工地办公小院大门的左侧墙上，如图6。
1.2.3办公室门牌材质为不锈钢板，从广告公司定制。
规格尺寸28cm*9㎝，贴不干胶蓝标黑字。
固定在办公室门扇上部居中位置。
名称根据实际情况定，如图7。
图6 项目部经理部名牌图7 办公室门牌1.2.4办公室内图牌室内图牌内容主要为岗位责任制等，项目经理及项目书记办公室悬挂中建五局信和理念牌。
(1)式样及规格：统一制作为白色底版，红色标题、蓝色（黑体字）内容。
材质选用泡沫底板，镶仿木质边框，规格为80×60㎝。
(2)标识组合：图牌右下方落款处采用A式组合，蓝标、黑字，如图8。
图8 岗位职责牌1.2.5导向牌材质及颜色：不锈钢管支架，牌面为薄铁板。
中建标识及字体组合采用喷绘字，其它采用不干胶贴字。
钢管为不锈钢本色，牌面为不锈钢本色。
蓝标、黑字，导向牌内容字体为黑色，箭头为红色。
标准组合：B式组合（中建标识加“中国建筑五局”），如图9。
图9 导向牌1.3人员着装形象1.3.1胸牌(1)材质：透明塑料外套，项目管理人员卡芯使用PVC版，施工工人采用210克铜版纸。
(2)规格：5.5×9㎝，蓝标、黑字。
胸卡带为中建蓝印有“中国建筑”，如图10。
图10 胸牌1.3.2安全帽根据业主要求，工地安全帽分白、红、黄、三种颜色，白色为业主专用，红色为：上级领导、安全员、来访嘉宾、项目管理人员使用，黄色为施工工人使用。
安全帽前端正中贴中建标志，标志尺寸4×4㎝，中建标从总公司订购。
红色安全帽两侧贴“中国建筑”刘炳森手书体及“安全监察”，白色不干胶字，字的方向均为从左至右，如图11。
图11 安全帽1.3.3服装管理人员春秋装为藏蓝色上衣配藏蓝色裤子，夏装为白色蓝领T恤配藏蓝色裤子，安全员配有专用安全背心，管理人员施工现场工装为蓝衣蓝裤，施工工人可着施工专用背心或文化衫。
图12 工装1.3.4名片统一采用竖式规范，A式组合，蓝标黑字。
字体为正方形黑体。
1.4办公室及生活临时建筑物1.4.1现场办公室根据铁路施工现场实际情况，共设三个现场办公室：项目部、一工区及二工区办公室。
(1)材料：项目部及一工区项目部租用当地原有的2层水泥房。
二工区为单层集装箱式活动房。
(2)外部形象：原有水泥房墙体颜色为白色，走廊颜色为蓝色。
室内墙面、顶为白色，地板铺瓷砖，挂蓝色窗帘。
二工区项目部房檐为蓝色。
侧面粘贴“中国建筑”B式标准组合图例，如图13。
图13 工区外观（活动房）(3)内部形象：墙面、顶棚均为白色。
普通管理人员办公室内办公桌椅为黄色，瓷砖铺地板。
墙上挂岗位职责牌及其他相应的图牌。
文件柜为灰色铁皮柜。
项目经理及项目书记办公室设在1楼，内置棕红色木质办公桌椅、沙发，摆放总公司桌旗（项目经理：国旗+司旗；书记：党旗+司旗）。
墙上挂岗位职责牌、信和文化牌、局工程集锦牌及其他相应的图牌。
1.4.2会议室及接待室(1)外部形象同办公室外部形象。
(2)内部形象：墙面为白色，地面贴白色瓷砖；会议桌为30人长椭圆形实木会议桌，会议椅为木质椅，保持原有桌面颜色；主墙面设中国建筑标徵及“中国建筑五局”字，亚格力材质，如图14。
图14 项目部会议室侧墙面设中建总公司企业宗旨，用PV银白色双色板电脑写真，“企业宗旨”、“质量方针”为红色字，内容字体为蓝色、黑体字。
总公司企业宗旨落款为“中国建筑工程总公司”，蓝标、黑字，字体用刘炳森手书繁体字，A式组合，“质量方针牌”落款为“中国建筑五局”，蓝标、黑字，字体用黑体，A式组合；与主墙面相对应的墙面为局铁路工程代表图；会议桌上摆放总公司桌旗，如图15、16。
图15 企业宗旨和质量方针图16 主墙对面的局工程集锦、信和文化展板、局铁路工程代表图1.4.3现场门卫室彩钢板材质，保持其本色，房檐边缘部分、门窗外围及房体边角均刷5厘米宽的蓝色带。
采用铝合金门窗，墙内外均为本色，门牌正贴于门上（与办公室门牌同样），室内挂贴岗位责任制图牌，如图17。
图17 现场门卫室1.4.4现场宿舍生活区为二楼水泥房，门上用不锈钢牌标明“宿舍×”字样不加中建标志，按顺序编号。
宿舍区两头配置洗手台及卫生间。
宿舍入口显要位置悬挂导向牌。
1.4.5食堂外观同宿舍，内部地面、墙面、案板、灶台、水池等处贴瓷砖，门窗加纱窗防蚊蝇，门上用不锈钢牌标明“食堂”字样，不加中建标志；食堂要办理卫生许可证；炊事员持培训证和健康证上岗。
食堂附近显要位置悬挂导向牌。
项目部食堂见图18。
图18 项目部食堂1.4.6卫生间办公区设2间卫生间，门上用不锈钢牌分别标明“男卫生间”、“女卫生间”字样，不加中建总公司标志。
内部地面贴瓷砖，墙面贴白瓷砖，安装冲水设备。
厕所附近显要位置悬挂导向牌。
项目部卫生间见图19。
图19 卫生间1.5机械设备1.5.1一般机械除手持机械外，所有机械设备全部粘贴中建标微及“中国建筑”，如图20。
图20 机械设备标志1.5.2配电箱外表全部刷成黄色，如果是双门，则左边居中为B式组合，标志尺寸8cm*8cm，蓝标黑字，右边门为有电警示标志。
如果是单门，则在门的左上方采用B式组合，居中为有电警示标志，如图21。
图21 配电柜1.6楼面形象1.6.1品牌布：在施工现场悬挂11×7.3m的品牌布，颜色为蓝色，标志和字反白。
总公司订购。
1.6.2专用标语：在悬挂广告布的同时悬挂：“中国建筑，品质重于泰山；过程精品，服务跨越五洲”的中建专用广告标语二条，蓝色、标志与字反白，如图22。
图22 品牌布及专用标语悬挂1.7旗帜1.7.1飘扬旗大门入口正对面设一旗台,旗台基座以混凝土浇筑，台面装饰深红色大理石面砖，侧横断面为梯形，旗台正面镶嵌企业名称“中国建筑五局”,正对面向大门外；旗杆为不锈钢圆管，尺寸标准按手册规范比例制作；旗帜为一面国旗、两面总公司旗，从总公司订购，如图23。
