安全文明施工标准化图集图片一安全管理

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

前言为了促进上海江瀚房地产开发经营有限公司（以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ59-2011)等法规标准，结合实际，以条文说明、照片图解的形式，组织编制了《招商蛇口建设工程现场安全文明施工标准化图集》（以下简称本《图集》）。

本《图集》标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本《图集》标准的，应从其标准。

施工单位执行本《图集》和地方政府标准的有关费用已在投标工程报价中确定，施工单位不得以本标准为依据另行要求费用。

施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本《图集》和地方政府有关标准），并报项目监理机构审核、业主项目部审批后执行。

目录1.文明施工 (1)1.1.基本规定 (1)1.2.基本要求 (1)1.2.1.现场围挡 (1)1.2.2.封闭管理 (1)1.2.3.施工场地 (3)1.2.4.材料管理 (4)1.2.5.现场办公与住宿 (5)1.2.6.现场防火 (6)1.2.7.综合治理 (8)1.2.8.公示标牌 (9)1.2.9.生活设施 (11)1.2.10.社区服务 (12)2.脚手架工程 (13)2.1.基本规定 (13)2.2.基本要求 (13)2.2.1.落地式外脚手架 (13)2.2.2.悬挑式脚手架 (17)2.2.3.附着式升降脚手架 (18)2.2.4.高处作业吊篮 (19)3.基坑工程 (21)3.1.基本规定 (21)3.2.基本要求 (21)3.2.1.临边防护 (22)3.2.2.基坑支护及支撑拆除 (22)3.2.3.基坑降排水 (22)3.2.4.坑边荷载 (22)3.2.5.上下通道 (22)3.2.6.基坑工程监测 (22)4.模板支架 (23)4.1.基本规定 (23)4.2.基本要求 (23)4.2.1.基础 (23)4.2.2.立杆 (24)4.2.3.扣件式剪刀撑 (25)4.2.4.碗扣式剪刀撑 (25)4.2.5.周边拉结与临边防护 (26)5.高处作业 (26)5.1.基本规定 (26)5.2.基本要求 (26)5.2.1.安全帽 (26)5.2.2.反光背心 (27)5.2.3.安全网 (27)5.2.4.安全带 (27)5.2.5.临边防护 (28)5.2.6.洞口防护 (28)5.2.7.通道口防护 (29)5.2.8.攀登作业 (29)5.2.9.悬空作业 (30)5.2.10.操作平台 (30)5.2.11.物料平台 (31)5.2.12.悬挑式钢平台 (31)6.施工用电 (32)6.1.基本规定 (32)6.2.基本要求 (32)6.2.1.外电防护 (32)6.2.2.接地与接零保护系统 (32)6.2.3.配电线路 (34)6.2.4.配电箱与开关箱 (34)6.2.5.配电室与配电装置 (37)6.2.6.现场照明 (38)6.2.7.用电档案 (38)7.施工升降机 (39)7.1.基本规定 (39)7.2.基本要求 (39)7.2.1.安全告示牌 (39)7.2.2.安全装置 (39)7.2.3.限位装置 (40)7.2.4.防护设施 (40)8.塔式起重机 (41)8.1.基本规定 (41)8.2.基本要求 (41)8.2.1.塔吊型号 (41)8.2.2.基础防护及告示牌 (42)8.2.3.电气安全 (42)8.2.4.安全装置 (42)8.2.5.保护装置 (43)8.2.6.空中走道 (43)8.2.7.多塔作业 (44)9.起重吊装 (44)9.1.基本规定 (44)9.2.基本要求 (44)10.起重机械 (44)11.物料提升机 (47)12.土方机械 (48)13．桩施工机械 (49)14施工机具 (51)14.1基本规定 (51)14.2.基本要求 (51)14.2.1 平刨 (51)14.2.2圆盘锯 (51)14.2.3钢筋机械 (51)14.2.4电焊机 (52)14.2.5 搅拌机 (52)14.2.6气瓶 (53)1.文明施工1.1.基本规定文明施工应符合《建设工程安全生产管理条理》、现行行业标准《施工现场临时建筑技术规范》JGJ/T188-2009、《建筑施工现场环境与卫生标准》JGJ146-2004、《建设工程施工现场消防安全技术规范》GB50720-2011和公司《品牌管理手册》的规定。

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

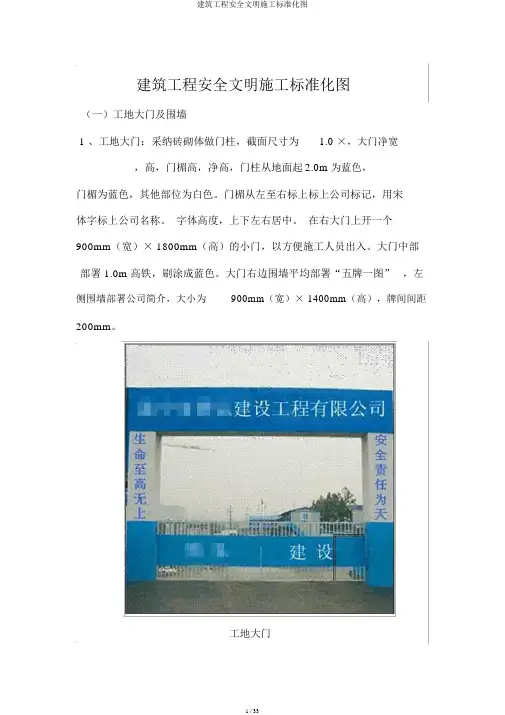

建筑工程安全文明施工标准化图（一）工地大门及围墙1 、工地大门：采纳砖砌体做门柱，截面尺寸为 1.0 ×，大门净宽，高，门楣高，净高，门柱从地面起2.0m 为蓝色，门楣为蓝色，其他部位为白色。

门楣从左至右标上标上公司标记，用宋体字标上公司名称。

字体高度，上下左右居中。

在右大门上开一个900mm（宽）× 1800mm（高）的小门，以方便施工人员出入。

大门中部部署 1.0m 高铁，刷涂成蓝色。

大门右边围墙平均部署“五牌一图”，左侧围墙部署公司简介，大小为900mm（宽）× 1400mm（高），牌间间距200mm。

工地大门2、围挡：围墙采纳砖砌体（18 墙），高度，每间隔 6.0m 设置一道 370×370mm砖柱。

墙体颜色为白色，上端、下端 0.3m 为蓝色，墙体中部用蓝色隶书字体标上公司名称。

大门正立面图（二）安全通道1、在进入建筑物进口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防备采纳Ф 48钢管搭设，长度为 3000 ～ 6000mm（根据建筑物高度确立危险半径），宽度4000mm ，高度为3800mm 。

3、通道采纳双层防备，两层之间间距无为800mm ，顶层满铺脚手板，基层铺设50 ×100@350 木坊，上订18mm厚木胶合板。

4、安全通道防备棚顶层设置防备栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警告油漆，并满挂密目网。

5、安全通道防备棚双侧应设置斜撑，并满挂密目网，全部水平杆控制伸出立杆外侧100mm 。

建筑工程安全文明施工标准化图6、安全通道防备棚进口双侧应搭设钢管立柱（900 × 900 ），在通道防备棚进口处张挂安全警告标记牌和安全宣传口号。

安全通道成效图1-1 剖面图2-2剖面图3-3 剖面图（三）临边、洞口防备1、水平洞口（1）边长在 25～200mm（含 200mm）的洞口防备洞口楔紧两根木方，洞口上盖18mm 厚木胶合板，并用铁钉定牢，面刷红白相间的警告油漆，间距20cm，角度 45°。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

安全文明施工标准化图集•根据工程建设要求，结合本项目实际情況及到各优秀企业参观学习的经验，项目部现要求工地各劳务队统一做法。

方案如下:1 文明施工2 安全生产1.1项目部办公区2.1 临边、洞口防护1.1.1五图一牌2.2 悬挑脚手架工程1.1.2 宣传栏2.3塔式起重机安全防护1.1.3导向牌2.4 施工升降机安全防护1.1.4现场施工塔吊 3 施工总平面布置图1.1.5 会议室、医务室1.2项目部生活区1.2.1施工人员宿舍1.2.2食堂、餐厅1.2.3浴室1.3项目部生产区1.3.1 排水沟1.3.2材料堆码1.3.3现场加工棚1.3.4常用消防器材、消防设施- 1 -1.1.1 五牌一图说明:1、我项目部在进入工地1#大门入口处围墙上设工程概况牌、管理人员名单及监督电话牌、消防保卫(防火责任)牌、安全生产牌、文明施工和环境保护牌和施工现场平面图。

2、图牌尺寸:1200×1500mm/块。

3、材质:喷绘布、木枋框、9mm厚胶合板。

- 2 -1.1.2宣传栏- 3 -说明:1、我项目部在进入工地1#大门入口处两侧设宣传栏，内容包括:业主间接、公司简介、项目简介、重大危险源标示图等。

2、材质:304不锈钢、喷绘布、木枋框、9mm厚胶合板。

- 4 -1.1.3导向牌说明:1、向导牌采用304不锈钢材料制作，底板采用金属板材。

2、工地各大门口设立1号导向牌，各标段口设置2号导向牌，各栋号施工道路口处设置3号导向牌。

- 5 -1.1.4现场施工塔吊说明:1、塔吊是施工现场最有效的品牌推广宣传的有效途径，视野开阔，给人以有力的视觉冲击。

2、尺寸:1500×1500mm/板/字。

材料:采用木方框、9厘胶合板打底、喷绘布制作。

颜色:中航标准蓝(C100 M30)底反白字，公司名称字体为方正大黑简体，标志采用公司标志。

- 6 -1.1.5会议室、医务室会议室医务室:本项目部设立专用卫生室，配备保药箱、常用药品及绷带、止血带、颈托、担架等急救器材- 7 -1.2项目部生活区1.2.1 施工人员宿舍宿舍1 宿舍2 说明:1、生活区布置在施工现场外。

1第一章安全管理安全生产责任制管理示意图安全管理人员配备示意图2第一章安全管理安全管理目标管理示意图〔2018〕危大工程管理示意图3第一章安全管理领导带班记录示意图施工组织设计管理示意图4第一章安全管理安全技术交底示意图资质证书实例图安全生产许可证实例图5第一章安全管理安全教育培训制度示意图体验式安全培训示意图6第一章安全管理特种作业持证管理示意图管线及建（构）筑物移交单实例图7第一章安全管理安全防护用品管理制度实例图劳动防护用品示意图8第一章安全管理安全费用保障制度实例图文明施工措施所需费用的投入，安全生产资金记录台账实例图资金使用情况统计实例图9第一章安全管理安全生产事故管理制度示意图事故统计表实例图10第一章安全管理禁止标志示意图警告标志示意图指令标志示意图提示标志示意图11第一章安全管理奖罚记录示意图《重大生产安全事故隐患判定导则》隐患排查记录示意图12第一章安全管理应急救援流程示意图安全生产资料管理归档实例图13生活区、办公区管理1415第二章生活区、办公区管理序号项目分类安全生产标准建设内容实例图/示意图标准化达标工地绿色安全工地绿色安全样板工地一办公用房 1.办公用房应符合安全、消防、卫生防疫、环保、防汛等要求，建筑层数不应超过3层，每层建筑面积不应大于300㎡。

2.办公用房应按方案进行组合连接，按照功能分别设计独立的标准房，配置标准通用的楼梯、通道、护栏等设施。

3.标准化达标工地鼓励采用箱式模块化集成房。

办公区箱式模块化集成房示意图★★★★★彩钢板房示意图★★★二取暖、降温办公用房、宿舍配备防暑降温、冬季取暖等符合要求的设施。

防暑降温取暖措施实例图★★★★★★第二章生活区、办公区管理序号项目分类安全生产标准建设内容实例图/示意图标准化达标工地绿色安全工地绿色安全样板工地三生活区临时用电宿舍内地面铺设耐火地板，使用36V以下安全电压照明。

宿舍内设施及照明示意图★★★★★★生活区应专门设置充电间（柜），供对讲机、手机等充电设备充电。

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。
