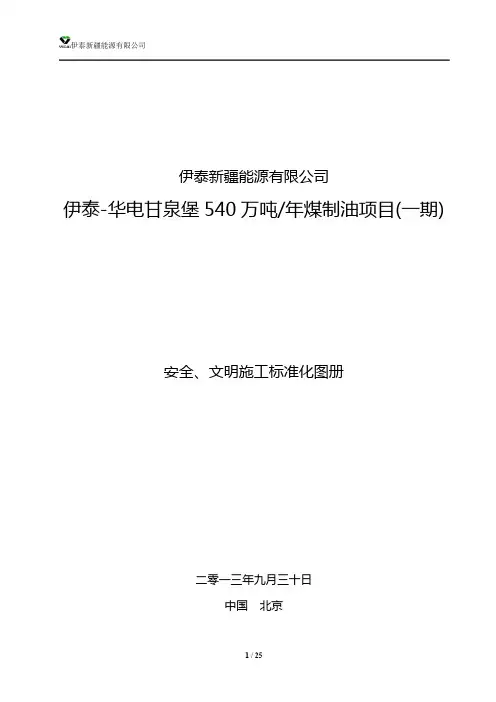

伊泰新疆能源有限公司伊泰-华电甘泉堡540万吨/年煤制油项目(一期)安全、文明施工标准化图册二零一三年九月三十日中国北京目录一、编制依据------------------------------------------------------3二、编制目的------------------------------------------------------3三、安全文明施工目标---------------------------------------------3四、安全文明施工标准---------------------------------------------3 （一）总体布局标准---------------------------------------------31、通用标准---------------------------------------------------32、围挡--------------------------------------------------------43、大门、门头-------------------------------------------------54、现场区域划分-----------------------------------------------55、场地--------------------------------------------------------56、临时设施---------------------------------------------------67、现场消防---------------------------------------------------108、材料摆放---------------------------------------------------109、临边防护---------------------------------------------------13 （二）施工用电作业---------------------------------------------141、电缆敷设---------------------------------------------------142、施工电箱---------------------------------------------------143、其它用电---------------------------------------------------15 （三）起重作业--------------------------------------------------15 （四）脚手架-----------------------------------------------------161、架体--------------------------------------------------------162、基础--------------------------------------------------------173、安全通道---------------------------------------------------174、卸料平台---------------------------------------------------185、脚手架合格牌-----------------------------------------------18 （五）电气焊作业------------------------------------------------18 （六）土建作业--------------------------------------------------19 （七）防腐保温作业---------------------------------------------21 （八）施工机具--------------------------------------------------21 （九）施工环境--------------------------------------------------22 （十）防护用品--------------------------------------------------22 （十一）成品保护------------------------------------------------24一、编制依据1、2、二、编制目的1、遵照公司HSE指导思想，使施工现场达到“生产活动有序、工作环境整洁、人身设备安全”。

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

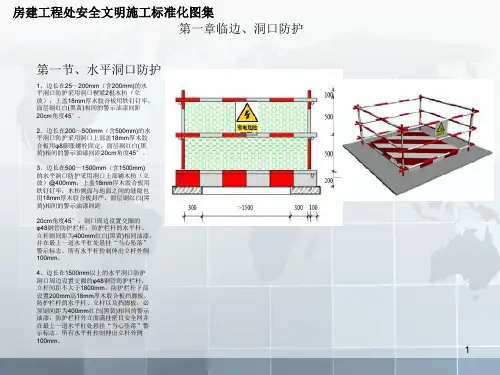

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (6)基坑临边防护栏（C型） (7)楼梯扶手栏杆 (8)地沟盖板（B型） (10)地沟盖板（B型） (11)楼层盖板 (12)安全通道 (13)卸料钢平台 (14)灯架 (A型) (15)灯架(B型) (16)塔吊过道 (17)梯笼 (18)移动登高平台 (19)人字梯 (20)简易基坑登高梯 (21)脚手登高梯 (22)电箱防护棚 (23)木工圆锯 (24)电焊机防雨车 (25)砂轮机防护罩 (26)危险品仓库 (27)移动式消防架 (28)气瓶推车 (29)进出车辆冲洗设施 (30)防尘洒水车 (31)二级沉淀池 (32)隔音棚 (33)垃圾箱 (34)节电控制电箱（A型） (35)节电控制电箱（B 型） (36)节电控制电箱（C 型） (37)节电控制电箱（D 型） (38)说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。

（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

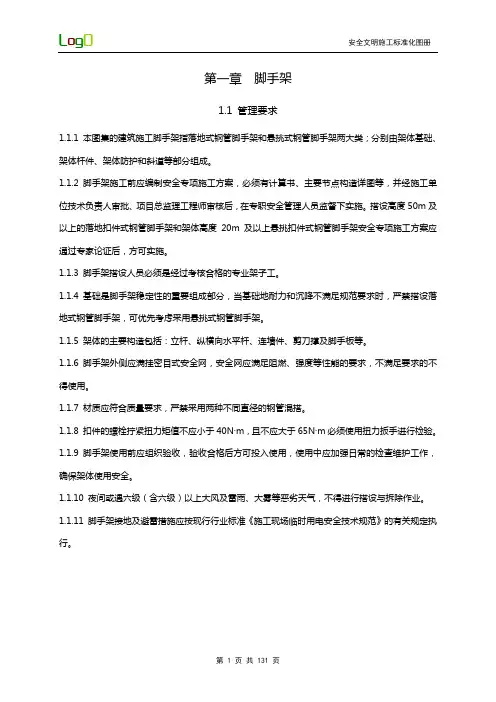

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

长工地大门示意图大门效果图说明：1.样式：2.尺寸：门柱截面尺寸建议为米，其中门楣高度为3.色彩：门柱若包有薄铁板，从地面起大门与门禁系统关系图大门口排水沟详图工地大门实景图安全警示镜安全帽说明：1、安全帽分红、白、黄、蓝四种颜色，前端贴中建标志（长×宽,两侧注明编号（长×宽=90×25mm），颜色及代班前讲评台“信和”茶水亭自动洗车实景图说明：、洗车槽设于自动冲洗平台前方，规格一般为14000m*4200m，水深、冲洗污水必须经沉淀处理后方可排入市政管道。

三级沉淀池尺寸图说明：1、必须三级沉淀，池内砌体必须抹灰。

三级沉淀池实景图地泵房及地泵系统实景图自动打印过磅单说明：1、自动过磅系统一般尺寸3000mm*16000mm。

2、应具有自动刷卡过磅。

自动打印榜单功能，并设置防撞栏杆。

安全文明施工标准化图集九、自动过磅系统围挡内部实景图围挡外部实景图、展牌以中建蓝为基调，大小为围挡板固定尺寸。

围挡内部内容统一为中建安全文明漫画““平平安安“提示牌；围挡外部统一内容依次为：工程局简介、四号线管理方针、安全月主题、站点工程效果图、市民告知书、公益广告等。

施工围挡正立面图施工围挡侧立面图施工围挡效果图施工围挡效果图钢筋棚实景图1 钢筋棚实景图2说明：1.操作规程安装高度略高于视线，做成整体后加型钢骨架悬挂。

2.移动式钢筋加工棚涂刷灰色油漆。

3.钢筋棚基础采用砼浇筑，基础侧面刷黄/黑警示油漆。

钢筋棚实景图3钢筋堆放场实景图100mm块钢片等间距打度为吻合，用自行拼装设置。

9钢筋堆放场效果图10号槽钢半成品钢筋堆放废料池和垃圾池塘75角钢16号槽钢移动组合楼梯效果图厚花纹钢板。

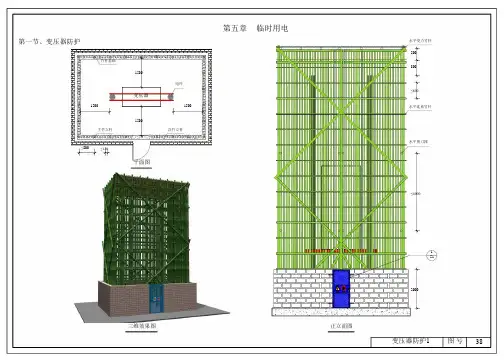

梯步详图安全文明施工标准化图集三级配电示意图TN-S(三相五线)接零保护系统示意图说明：1、施工现场临时用电应采取TN-S（三相五线）接零保护系统，符合“三级配电三级保护”，达到“一机一闸一漏一箱”的要求。
